自动喷水灭火系统培训课件
消防水池
消防水池
浮球阀
消防水池
浮球液位控制器
消防水池
消防水池容积=室外消防用水量*火灾延续时间+室内消防用水量*火灾延续时间
消防水池
消防水箱
采用高压给水系统时，可不设高位消防水箱。 当采用临时高压给水系统时，应设高位消防水箱。 当高位消防水箱不能满足设计静压要求时，应设增压设施。
消防水泵房
工作原理
火灾发生时，闭式喷头破裂，有压水由喷头喷出；这时 水流产生了流动，水流指示器随后向火灾报警控制器发出报
警信号；管网内压力持续下降，湿式报警阀打开持续供水并
发出声报警信号，压力开关同时输出电报警信号，启动消防 泵。
消防给水系统
消防给水系统主 要由消防水源（市 政管网、水池、水 箱）、供水设施设 备（消防水泵、消 防增（稳）压设施 、水泵接合器）和 给水管网（阀门） 等构成。
消防系统培训课件
自动喷水灭火系统
系统分类
设置场所
性质重要、火灾频率高、火灾危险性大；
人员集中、不易疏散、外部增援较困难的
建筑或场所。
优缺点及适用范围
优点： 随时处于准工作状态，自动喷水灭火、自动报警火灾所处楼层及区域； 能迅速扑灭初期火灾，使火灾不易扩散，灭火成功率高； 缺点： 管网内始终充满有压水，如渗漏会损毁建筑装饰和影响建筑的使用。 适用范围： 气候温度：温度不低于4℃，且不高于70℃的场所。
喷淋管网
防火封堵
吊架
闭式喷头
按热敏元件可分为：玻璃球洒水喷头和易熔元件喷头； 按其安装形式可分为：下垂型、直立型、普通型、边墙型四种； 按其灵敏度可分为：标准响应、特殊响应、快速响应； 按其连接螺纹和流量大小可分为：
DN15喷头、大口径喷头、大流量喷头等等；
自动灭火系统培训课件
开式系统： 雨淋灭火系统 水幕系统 水喷雾灭火系统
§2 湿式系统的组成
湿式自动喷水灭火系统组成
由洒水喷头、报警阀组、水流报警装置（水流指示器或压 力开关）等组件，以及管道、供水设施组成。
特点：准工作状态时管道内充满用于启动系统的有压水， 采用闭式喷头。
优点：灭火动作快，经济，使用广泛。缺点：容易产生水 渍。
使用条件：40C≤环境温度≤700C。
一 、洒水喷头
1、闭式洒水喷头
闭式喷头是一种由感温元件控制开启的喷头，它在火灾 的热气流中能自动启动，不能恢复原状。
下图为喷头动作过程。
按感温元件：闭式喷头分为易熔元件喷头和玻璃球喷头。
玻璃球内装有高膨胀率的液体（红 色68度、黄色79度、绿色93度）
感温元件为易熔合金
由试水阀、压力表及试水接头 组成。检验系统的可靠性，测试 系统能否在开放一只喷头最不利 条件下可靠报警并正常启动。测 试水流指示器、报警阀、压力开 关、水力警铃的动作是否正常， 配水管是否畅通，以及最不利点 处的喷头压力等。
六、消防水泵
消防水泵：消防水 泵是消防给水系统 的基础设施，是通 过叶轮的旋转将能 量传递给水，从而 增加水的动能、压 力，并将其输送到 灭火设备处，以满 足各种灭火设备的 水量、水压要求。
按安装形式可分为下垂型、直立型、普通型、边墙型 四种类型。
下垂型洒水喷头 直立型洒水喷头 边墙型洒水喷头 普通型洒水喷头
(2)、开式洒水喷头
二、湿式报警阀
压力开关
水力警铃
Hale Waihona Puke 水流方向 阀后试水阀 （常闭）
延时器
过滤器
阀前
报警管路阀 试铃阀（常
三、压力开关、水力警铃、延迟器
《消防湿式系统》PPT课件
延迟器
和水力警铃连接，延迟器入口前安装过滤
器。
在准工作状态下可防止因压力波动而
误报警。当配水管道发生渗漏时，有可能
引起湿式报警阀阀瓣的微小开启，使水进
入延迟器。但是，由于流量小，进入延迟
器的水量会从延迟器底部的节流孔排出，
使延迟器无法充满水，更不能从出口流向
压力开关和水力警铃。只有当湿式报警阀
开启，经报警通道进入延迟器水流将延迟
器注满并由出口溢出，才能驱动水力警铃
和压力开关。
精选课件ppt
13
3、湿式系统的工作原理
水力警铃
水力警铃是一种靠水力驱动的机械警铃，安装在报警阀组的报警 管道上。报警阀开启后，报警水流进入水力警铃并形成一股高速射流， 冲击水轮带动铃锤快速旋转，敲击铃盖发出“发生火灾、报警阀开启 并已喷水灭火”的声响警报。
3、湿式系统的组成与工作原理
水流指示器
水流指示器是靠管 内压力水流动的推力而 动作，从而推动微动开 关并发出报警信号，同 时起到检测和指示报警 区域的作用。 额定工作压力：1.2MPa
精选课件ppt
16
3、湿式系统的组成与工作原理
排气阀
在自动喷水灭火系统和消火栓 供水系统未充水时，排气阀呈开启 状态，系统管内空气与大气相通， 当压力水进入相通管道后，管内的 空气被压缩并推向本阀，通过排气 孔自动排出管外；当压力水至本阀 后，浮体向上运动，密封排气孔将 压力水密封在系统管内，无渗漏。 该阀能在管网加压供水过程中、水 流流动过程中把管网中原有空气排 尽 ，从而维持系统正常工作、减 少泵源压力损失、减少水锤现象、 提高系统效率。
闭式喷头
玻璃球洒水喷头
公称动作温度，℃
工作液色标
57
湿式自动喷水灭火系统ppt课件
增（稳）压设备 对于采用临时高压消防给水系统的高层或多层建
筑，当消防水箱设置高度不能满足系统最不利点灭火 设备所需的水压要求时，应设置增（稳）压设备。增 （稳）压设备一般由稳压泵、隔膜式气压罐、管道附 件及控制装置等组成。
消防增（稳）压设施
消防增（稳）压系统的工作原理 在气压罐内设定的P1、P2、Ps1、Ps2四个压力控制点中，P1为气压
消防水泵接合器 消防水泵接合器是供消防车向消防给水管网输送消防用水
的预留接口。
湿式自动喷水灭火系统构成实物图示
谢 谢！
当发生火灾时喷头动作喷水而造成系统侧水压下降，而旁路 管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压 力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。
保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸 裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供 水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报 警阀开启），其中一路压力水流向洒水喷头，对保护区洒水 灭火，同时水流指示器报告起火区域；另一路压力水通过延 迟器流向水力警铃，发出持续铃声报警，同时，报警阀组的 压力开关输出启动消防泵信号，完成系统启动。系统启动后， 由消防泵向开放的喷头供水，实施灭火。
过滤器
延迟器 延迟器是容积式部件，它可以消除自动喷水灭
火系统因水源压力波动和水流冲击造成误报警。
压力开关：安装在延迟 器上部，将水压信号变 换成电讯号，从而实现 电动报警或启动消防水 泵。
水力警铃：水流过湿式报警阀使之启动后，能发出声 响的水力驱动式报警装置, 当喷头开启时，系统侧排 水口放水后5～90s内，水力警铃开始工作。
湿式自动喷水灭火系统演示示意图
水箱
末端试水装置
水流指示器
自动喷水灭火系统培训课件
1.4.2 干式自动喷水灭火系统 特点： 喷头常闭的灭火系统 管网中平时不充水 的灭火系统， 平时不充水， 特点：为喷头常闭的灭火系统，管网中平时不充水， 充有有压空气 或氮气） 不怕冻结， 有压空气（ 充有有压空气（或氮气） ，不怕冻结，不怕 环境温度高。 环境温度高。 当建筑物发生火灾火点温度达 到开启闭时喷头时，喷头开启排气、充水灭火。 到开启闭时喷头时，喷头开启排气、充水灭火。 优点：管网中平时不充水，对建筑物装饰无影响， 优点：管网中平时不充水，对建筑物装饰无影响，对环境
火灾发生 末端试验 阀开启 水力警铃动作 阀组试验 阀开启 高位水箱 气压罐供水 报警阀动作
直接启泵
喷头开启
压力开关 动 作 水泵开启 供 水
自动联 动启泵
水流指示 器动作
报警联动 控制器报 消防中心 压力开关 水流指示 控制室 器动 作 动 作
水泵接合器 喷头正常 供 水 喷水灭火
1、自动喷水灭火系统
1、自动喷水灭火系统
1.4各类系统的特点、 1.4各类系统的特点、原理及适用范围 各类系统的特点
本章目录 本章目录
1.4.3 预作用自动喷水灭火系统
预作用报警阀组的结构和工作原理 演示动画
优点： 优点：
同时具备干式喷水灭火系统和湿式喷水灭火系统的特点； 同时具备干式喷水灭火系统和湿式喷水灭火系统的特点； 克服了干式喷水灭火系统控火灭火率低，湿式系统容易产 克服了干式喷水灭火系统控火灭火率低， 生水渍的缺陷，可以代替干式系统提高灭火速度。 生水渍的缺陷，可以代替干式系统提高灭火速度。也可代 替湿式系统， 替湿式系统，用于管道和喷头易于被损坏而产生喷水和漏 造成严重水渍的场所； 水，造成严重水渍的场所；
1.4各类系统的特点、 1.4各类系统的特点、原理及适用范围 各类系统的特点
自动喷水灭火系统消防知识培训教学课件
01
自动喷水灭火系统概述
定义与原理
01
02
定义
原理
自动喷水灭火系统是一种在火灾发生时，能自动启动并喷水的灭火系 统，是建筑物内最重要的消防设施之一。
利用火灾发生时产生的热量使喷头热敏元件动作，喷头开启后，管网 中的压力水经喷头喷出，同时发出火灾报警信号。
系统组成及作用
组成
自动喷水灭火系统由水源、供水 设备、报警阀、管网、喷头等组 成。
建立完善的档案管理制度
对系统的安装、调试、验收、运行、 维护等全过程进行详细记录，方便后 续管理和维护。
06
自动喷水灭火系统在实际 应用中的案例分析
成功案例分享
案例一
大型商业综合体成功应用自动喷水灭 火系统。通过及时启动系统，有效控 制火势蔓延，保障人员安全疏散。
案例三
工业厂房火灾案例。自动喷水灭火系 统在火灾初期即启动，降低了财产损 失和人员伤亡。
常见问题解答
如何检查自动喷水灭火系统是否正常工作？ 自动喷水灭火系统可以扑灭哪些类型的火灾？ 在使用自动喷水灭火系统时需要注意哪些安全事项？
答：可以通过定期测试系统的响应时间、水流指示器的 准确性和喷头的喷水效果等方式来检查系统是否正常工 作。
答：自动喷水灭火系统主要适用于扑灭固体物质火灾， 如纸张、木材、布料等。对于液体、气体和金属火灾， 需要采用其他类型的灭火系统。
喷头类型及特点
03
闭式喷头
开式喷头
水幕喷头
平时呈封闭状态，达到预定温度时自动喷 水，分为玻璃球喷头和易熔元件喷头两种 。
平时呈开启状态，火灾发生时由火灾自动 报警系统控制开启雨淋报警阀组，使系统 管道内的水由喷头喷出。
用于形成水幕墙，起阻火、隔火、冷却作 用，不具备直接灭火的能力，属于防护冷 却系统。
消防自动喷淋系统培训课件
正常工作状态。
日常维护内容与周期
02
阐述消防自动喷淋系统的日常维护内容、周期及注意事项，以
确保系统正常运行。
常见故障与处理方法
03
列举系统常见的故障及其处理方法，以便及时解决问题，保障
系统可靠性。
04
消防自动喷淋系统安装与 调试
安装前准备工作及注意事项
了解系统组成
熟悉消防自动喷淋系统的组成部分，包 括喷头、管道、阀门、报警装置等。
THANKS
知建筑物内人员疏散。
04
协助消防部门灭火
在消防部门到达现场前，利用 建筑物内的其他消防设施协助
灭火。
06
消防自动喷淋系统维护与 保养
定期检查项目清单
01
02
03
04
喷头状况检查
确保喷头无损坏、堵塞，喷水 角度正确。
管道及连接件检查
检查管道及连接件是否松动、 漏水或损坏。
水压测试
定期测试系统水压，确保符合 设计要求。
压力开关
安装在报警阀组的压力管路上， 当管道内压力变化时，压力开关 动作并发出电信号。
控制阀门及其他附件
控制阀门
包括信号蝶阀、雨淋阀等，用于控制水流方向和流量大小。
其他附件
包括末端试水装置、排水装置、过滤器等，用于保证系统正 常运行和方便维护管理。
03
消防自动喷淋系统工作原 理与流程
火灾探测与报警过程
02
消防自动喷淋系统设备介 绍
喷头类型及特点
01
玻璃球洒水喷头
利用玻璃球内充装的液体热胀 冷缩原理启动，具有结构简单
、动作可靠等特点。
02
易熔合金洒水喷头
利用易熔合金在较低温度下熔 化而启动，适用于高温环境。
《消防湿式系统》PPT课件
小区概况
某居民小区为多层建筑，共有居民楼XX栋，住户XXX户，建筑面积约XX万平方米。
火灾情况
居民楼内发生火灾，火势迅速蔓延，浓烟滚滚，威胁到楼内居民的生命安全。
扑救过程
消防部门接到报警后迅速出动，到达现场后立即启动消防湿式系统，对火势进行控制和扑灭。同时，消防员进入楼内疏散居民，确保人员安全撤离。
居民住宅是湿式系统的重要应用场景之一。由于居民住宅楼宇密集，人员居住密集，火灾风险较高，因此需要设置有效的消防系统来保障居民的生命财产安全。湿式系统在居民住宅中主要应用于室内消火栓系统，为居民提供灭火水源和消防设施。
居民住宅的湿式系统设计应充分考虑建筑的特点和使用需求，合理规划消防设施的布局和数量，确保在火灾发生时能够快速、有效地进行灭火工作。
湿式系统利用水作为主要的灭火介质，通过水汽化吸热降低温度，从而达到灭火效果。湿式系统启动迅速，灭火效率高，且对环境影响较小。
与干式系统的比较
湿式系统
干式系统
气体灭火系统主要通过释放大量的惰性气体或化学气体，如二氧化碳或氟代烃气体，来稀释空气中的氧气或化学反应剂，从而抑制燃烧。与湿式系统相比，气体灭火系统具有较高的灭火效率，但可能对人员和环境造成危害。
《消防湿式系统》PPT课件
目录
CONTENTS
湿式系统简介 湿式系统的特点 湿式系统的应用场景 湿式系统的安装与维护 湿式系统与其他灭火系统的比较 案例分析
01
湿式系统简介
湿式系统是一种常见的消防系统，它利用水作为灭火介质，通过特定的设备和管道系统，将水输送到火灾现场进行灭火。
总结词
湿式系统是一种常见的自动喷水灭火系统，它利用水作为灭火介质，通过喷头、管道、水源等设备和组件，将水输送到火灾现场进行灭火。该系统主要适用于扑灭固体物质火灾、液体或气体火灾以及电气设备火灾等。
某居民小区为多层建筑，共有居民楼XX栋，住户XXX户，建筑面积约XX万平方米。
火灾情况
居民楼内发生火灾，火势迅速蔓延，浓烟滚滚，威胁到楼内居民的生命安全。
扑救过程
消防部门接到报警后迅速出动，到达现场后立即启动消防湿式系统，对火势进行控制和扑灭。同时，消防员进入楼内疏散居民，确保人员安全撤离。
居民住宅是湿式系统的重要应用场景之一。由于居民住宅楼宇密集，人员居住密集，火灾风险较高，因此需要设置有效的消防系统来保障居民的生命财产安全。湿式系统在居民住宅中主要应用于室内消火栓系统，为居民提供灭火水源和消防设施。
居民住宅的湿式系统设计应充分考虑建筑的特点和使用需求，合理规划消防设施的布局和数量，确保在火灾发生时能够快速、有效地进行灭火工作。
湿式系统利用水作为主要的灭火介质，通过水汽化吸热降低温度，从而达到灭火效果。湿式系统启动迅速，灭火效率高，且对环境影响较小。
与干式系统的比较
湿式系统
干式系统
气体灭火系统主要通过释放大量的惰性气体或化学气体，如二氧化碳或氟代烃气体，来稀释空气中的氧气或化学反应剂，从而抑制燃烧。与湿式系统相比，气体灭火系统具有较高的灭火效率，但可能对人员和环境造成危害。
《消防湿式系统》PPT课件
目录
CONTENTS
湿式系统简介 湿式系统的特点 湿式系统的应用场景 湿式系统的安装与维护 湿式系统与其他灭火系统的比较 案例分析
01
湿式系统简介
湿式系统是一种常见的消防系统，它利用水作为灭火介质，通过特定的设备和管道系统，将水输送到火灾现场进行灭火。
总结词
湿式系统是一种常见的自动喷水灭火系统，它利用水作为灭火介质，通过喷头、管道、水源等设备和组件，将水输送到火灾现场进行灭火。该系统主要适用于扑灭固体物质火灾、液体或气体火灾以及电气设备火灾等。
事故应急救援培训：湿式自动喷水灭火系统认识课件
01
湿式自动喷水灭火 系统简介
一、湿式自动喷水灭火系统简介
湿式系统在准工作状态时，由消防水泵或稳 压泵、气压给水设施等稳压设施维持管道内充水 的压力。发生火灾时，在火灾温度作用下，闭式 喷头的热敏元件动作，喷头开启，开始喷水。这 里说的热敏元件就是红色的玻璃泡。
喷头后面是管网，它的最大特点就是整个系 统都是充满水的，具有及时扑灭火灾的特点。图7 水泵开启示意图来自03各部件功能
三、各部件功能
1.末端试水装置
主要是检验系统的可靠性，测试系统能否在开放一只喷头的最不利条件下可靠 报警并正常启动。每个报警阀组控制的最不利点洒水喷头处都要设置末端试水装置。
图8 末端试水装置
三、各部件功能
2.水流指示器
水流指示器的功能是及时报告发生火灾的部位，在设置闭式自动喷水灭火系统 的建筑内，每个楼层，每个防火分区都应该设置水流指示器。
图12 报警阀组工作状态
三、各部件功能
报警阀组几个重要的构件 • 1.报警阀本体:作用是隔断系统侧和供水侧水流。
图13 报警阀本体
三、各部件功能
• 2.延迟器：有一定的容量,可以延迟报警,防止误报警。
图14 延迟器
三、各部件功能
• 3.水力警铃：在水流冲击下,可以发出水力报警声音,进行现场报警。
图9 水流指示器
三、各部件功能
3.湿式报警阀组
在正常状态隔断系统侧和供水侧水流。
图10 湿式报警阀组
三、各部件功能
湿式报警阀组主要包括报警阀本体,延迟器,水力警铃,压力开关等。
图11 报警阀组准工作状态
三、各部件功能
正常情况下报警阀左侧供水管路是没通水的,系统侧和供水侧被阀瓣隔断,系统 工作时阀瓣被顶开,左侧就会通水。
湿式自动喷水灭火系统最新优质PPT课件
? 水泵接合器的设置数量应按室内消防用水量确定， 每个水泵接合器的流量应按10~15L/s计算。当计 算出来的水泵接合器数量少于2个时，仍应采用2 个，以利安全。
? 采用分区给水的高层建筑物，每个分区的消防给水 管网应分别设置水泵接合器。
? 水泵接合器应设在便于同消防车连接的地方，其周 围15~45m内应设室外消火栓或消防水池取水口。
好，适用于室内温度不低于 4℃且不高于70℃的
建筑物、构筑物内 (不能用水扑救的建筑物和构 筑物除外)。
2、系统组成及工作原理
2.1系统主要部件：
2.2系统工作原理：
工作原理图
2.3自动喷水灭火系统喷头 (1)分类
进一步分类
特点及应用
标准洒水喷头
3、工程实例
?消防水泵
? 自动喷水灭火系统应设独立的供水泵，并应按一运 一备或二运一备比例设置备用泵。按二级负荷供电 的建筑，宜采用柴油机泵作备用泵。系统的供水泵、 稳压泵，应采用自灌式吸水方式。采用天然水源时， 水泵的吸水口应采取防止杂物堵塞的措施。
? 每组供水泵的吸水管不应少于2根。报警阀人口前 设置环状管道的系统，每组供水泵的出水管不应少 于2根。供水泵的吸水管应设控制阀;出水管应设控 制阀、止回阀、压力表和直径不小于65mm的试水 阀。必要时，应采取控制供水泵出口压力的措施。
（4 ）喷头的布置 自动喷水灭火系统设计规范
?喷头布置的一般规定
(1)除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂 型标准喷头，其溅水盘与顶板的距离不应小于 75mm，且不 应大于150mm 。
(2)图书馆、档案馆、商场、仓库中的通道上方宜设有喷 头。喷头与被保护对象的水平距离，不应小于 0.3m;喷头溅 水盘与保护对象的最小垂直距离为 :标准喷头0.45m，其他喷 头0.9m。
? 采用分区给水的高层建筑物，每个分区的消防给水 管网应分别设置水泵接合器。
? 水泵接合器应设在便于同消防车连接的地方，其周 围15~45m内应设室外消火栓或消防水池取水口。
好，适用于室内温度不低于 4℃且不高于70℃的
建筑物、构筑物内 (不能用水扑救的建筑物和构 筑物除外)。
2、系统组成及工作原理
2.1系统主要部件：
2.2系统工作原理：
工作原理图
2.3自动喷水灭火系统喷头 (1)分类
进一步分类
特点及应用
标准洒水喷头
3、工程实例
?消防水泵
? 自动喷水灭火系统应设独立的供水泵，并应按一运 一备或二运一备比例设置备用泵。按二级负荷供电 的建筑，宜采用柴油机泵作备用泵。系统的供水泵、 稳压泵，应采用自灌式吸水方式。采用天然水源时， 水泵的吸水口应采取防止杂物堵塞的措施。
? 每组供水泵的吸水管不应少于2根。报警阀人口前 设置环状管道的系统，每组供水泵的出水管不应少 于2根。供水泵的吸水管应设控制阀;出水管应设控 制阀、止回阀、压力表和直径不小于65mm的试水 阀。必要时，应采取控制供水泵出口压力的措施。
（4 ）喷头的布置 自动喷水灭火系统设计规范
?喷头布置的一般规定
(1)除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂 型标准喷头，其溅水盘与顶板的距离不应小于 75mm，且不 应大于150mm 。
(2)图书馆、档案馆、商场、仓库中的通道上方宜设有喷 头。喷头与被保护对象的水平距离，不应小于 0.3m;喷头溅 水盘与保护对象的最小垂直距离为 :标准喷头0.45m，其他喷 头0.9m。
自动喷水灭火系统培训课件(PPT 49页)
每月 每二月 寒冷季节每天
检查完好状况、清除异 每月 物
自动喷水灭火系统的维护及检修
于或等于65mm时，采用沟槽连接。
湿式自动喷水灭火系统启动原理
火
喷
头
灾
破 裂
水 流 指 示 器
湿 式 报 警 阀
压 力 开 关
火灾 报警 控制器
启 水
管
喷
防
护
泵
道
头
区
回答信号
灭火
预作用自动喷水灭火系统
PREACTION SPRINKLER SYSTEMS
预作用自动喷水灭火系统简介
工作原理：
平时，预作用报警阀后的系统管道中充有低压气体， 用于监控系统管道或喷头有无破损，防止因为系统的误动 作，而使水在没有火灾发生时就喷进防护区。预作用报警 阀前的管道内有压力水。火灾发生时，火灾探测报警系统 探测到火灾，并开启预作用报警阀，水进入系统管道，使 系统管道充水。如果火灾被控制，系统将不喷水。如果火 灾难以控制，闭式喷头破裂喷水，预作用报警阀启动消防 水泵，给系统管道提供压力，水由喷头喷出进行灭火。 系统组成：
喷淋水泵
M 驱信动号电模机块
湿式系统示意图
湿式自动喷水灭火系统的特点
• 自动跟踪火源，灭火速度快，控制率高。 • 系统简单，施工、管理方便。 • 比较经济。 • 适用范围广，是使用最多的自动喷水灭火系统。
• 凡是环境温度不低于4℃和不高于70℃的建筑物或场所。
湿式自动喷水灭火系统的应用
• T3航站楼自动喷水灭火系统火灾危险等级按中危险Ⅱ级 设计。
湿式系统组件—喷头
2、闭式洒水喷头： • 闭式洒水喷头就是出口用封闭元件封闭，达到动作
温度可以自动开启的喷头。当系统工作时可以将水喷 洒于保护对象表面。 • 闭式喷头按照安装方式可以分为直立型、下垂型、 普通型和边墙型喷头（包括水平边墙型和直立边墙型 喷头）。按照动作的温度可分为：57、68、79、93、 100、121、141、163、182、204、227、260和343温 度等级。
自动喷水灭火系统培训课件
报警阀
报警阀类型
介绍不同类型报警阀的特点和应用场景 ，如湿式报警阀、干式报警阀、雨淋报 警阀等。
VS
报警阀组成
说明报警阀的组成部件和功能，包括阀体 、阀瓣、密封圈、信号输出装置等。
水源及供水设施
水源类型
介绍自动喷水灭火系统可利用的水源类型，如市政供水、自备井、游泳池等。
供水设施
说明供水设施的组成和功能，包括水箱、水泵、水阀等。
控制装置
控制类型
介绍不同类型控制装置的特点和应用场景， 如电动控制装置、气动控制装置、液动控制 装置等。
控制功能
说明控制装置的主要控制功能和操作要求， 包括远程启动、停止、故障排除等。
03
自动喷水灭火系统的设计
设计参数的确定
1 2
3
喷水强度
根据火灾危险等级确定喷水强度，一般不得小于4L/（ min·m²）。
施工队伍准备
选择具有相关资质和经验 的施工队伍，确保施工质 量和安全。
施工现场准备
清理施工现场的杂物和障 碍物，确保施工顺利进行 。
喷头和管道的安装及报警阀的调试
喷头选择与安装
根据设计要求选择合适的 喷头型号和规格，按照规 范进行安装，确保喷头能 够准确覆盖保护区域。
管道安装
根据设计图纸要求，安装 自动喷水灭火系统的管道 ，确保管道连接牢固、畅 通无阻。
报警阀调试
在报警阀安装完成后，进 行调试，确保报警阀能够 及时响应并发出警报。
控制装置的调试和系统的联动测试
要点一
控制装置调试
要点二
系统联动测试
检查控制装置的线路连接是否正确，进行控制装置的调试 ，确保能够正常接收信号并控制自动喷水灭火系统的工作 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湿式自动喷水灭火系统构成实物图示
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
系统主要部件构成及用途
消防水箱 设置消防水箱的目的，一是提供系统启动初期的消防用
水量和水压，在消防泵出现故障的紧急情况下应急供水，确 保喷头开放后立即喷水，以及时控制初期火灾，并为外援灭 火争取时间；二是利用高位差为系统提供准工作状态下所需 的水压，以达到管道内充水并保持一定压力的目的。
发生火灾
水力警铃报警
喷头动作 水流指示器动作 湿式报警阀动作 报警阀压力开关动作
末端试水装置 消防控制中心
直接启动给水泵 喷水灭火 确认火灭 人工停泵 关阀控制阀
系统管网低压压力开关 消防水泵接合器供水
湿式自动喷水灭火系统原理图
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
什么是自动喷水灭火系统？
自动喷水灭火系统是一种在火灾发生时，能自动打开 喷头喷水并同时发出火警信号的消防灭火设施，是国际 上公认的扑救室内初期火灾 最有效的消防设施。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
湿式自动喷水灭火系统设置场所
湿式自动喷水灭火系统具有结构简单、施工和管 理维护方便、使用可靠、灭火速度快、控火效率高等优 点。但由于其管路在喷头中始终充满水，所以应用受环 境温度的限制，适合安装在室内温度不低于4℃，且不高 于70℃能用水灭火的建筑物内。例如：仓库、厂房、剧 院、医院、宾馆、写字楼、歌舞娱乐放映游艺场所，等 等。
从建筑消防技术可以看出：防火分区系统仅仅具备防 止火灾蔓延功能；火灾自动报警系统也仅具备火灾报警功 能，而无防火功能；在具备灭火功能的设施中，消火栓灭 火系统受人为因素影响较大；真正同时具备防火、控火和 灭火功能的技术设施是自动喷水灭火系统。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
湿式报警阀是只允许水单方向流入喷水系统并在规定流量下 报警的一种单向阀。它在系统中的作用为：接通或关断报警水流， 喷头动作后报警水流将驱动水力警铃报警，压力开关动作。
在伺应状态下，由于旁路管和补偿器在供水压力波动的情况 下可使阀瓣上部水压大于其下部水压，同时在结构上，阀瓣上承 压面比下承压面面积大约15％，故可有效地防止因水压波动打开 阀瓣而形成误报警。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之

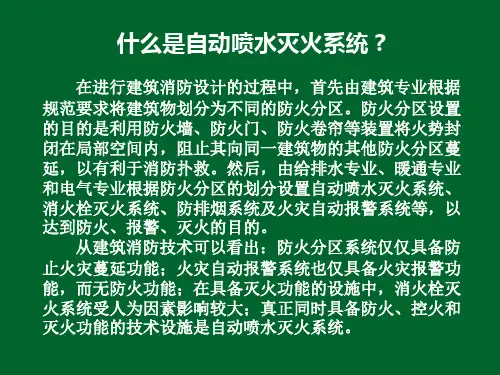

什么处是，自请联动系网喷站水或本灭人删火除系。 统？
在进行建筑消防设计的过程中，首先由建筑专业根据 规范要求将建筑物划分为不同的防火分区。防火分区设置 的目的是利用防火墙、防火门、防火卷帘等装置将火势封 闭在局部空间内，阻止其向同一建筑物的其他防火分区蔓 延，以有利于消防扑救。然后，由给排水专业、暖通专业 和电气专业根据防火分区的划分设置自动喷水灭火系统、 消火栓灭火系统、防排烟系统及火灾自动报警系统等，以 达到防火、报警、灭火的目的。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之
湿式自处动，喷请水联灭系网火站系或统本演人示删除示。意图
水箱
末端试水装置
水流指示器
信号闸阀
水 泵 电
压 力 表
消防控制室
控
联动控制柜
柜
消防水池
主泵
备用泵
压
力
开
关
水
力
警
铃
延 迟 器 湿 式 报 警 阀
信号闸阀
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
湿式报警阀工作原理FLASH动画演示
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
内补偿式湿式报警阀组状态示意图
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
湿式报警阀组
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸 裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供 水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报 警阀开启），其中一路压力水流向洒水喷头，对保护区洒水 灭火，同时水流指示器报告起火区域；另一路压力水通过延 迟器流向水力警铃，发出持续铃声报警，同时，报警阀组的 压力开关输出启动消防泵信号，完成系统启动。系统启动后， 由消防泵向开放的喷头供水，实施灭火。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
过滤器
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
当发生火灾时喷头动作喷水而造成系统侧水压下降，而旁路 管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压 力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
末端试水装置 为了检测系统的可靠性，测试系统能否在开放最不利条件
下的一只喷头的可靠报警并正常启动，要求在每个报警阀的供 水最不利处设置末端试水装置。末端试水装置的试水接头相当 于一个标准喷头的放水口。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之
闭式喷头
处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
系统主要部件构成及用途
消防水箱 设置消防水箱的目的，一是提供系统启动初期的消防用
水量和水压，在消防泵出现故障的紧急情况下应急供水，确 保喷头开放后立即喷水，以及时控制初期火灾，并为外援灭 火争取时间；二是利用高位差为系统提供准工作状态下所需 的水压，以达到管道内充水并保持一定压力的目的。
发生火灾
水力警铃报警
喷头动作 水流指示器动作 湿式报警阀动作 报警阀压力开关动作
末端试水装置 消防控制中心
直接启动给水泵 喷水灭火 确认火灭 人工停泵 关阀控制阀
系统管网低压压力开关 消防水泵接合器供水
湿式自动喷水灭火系统原理图
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
什么是自动喷水灭火系统？
自动喷水灭火系统是一种在火灾发生时，能自动打开 喷头喷水并同时发出火警信号的消防灭火设施，是国际 上公认的扑救室内初期火灾 最有效的消防设施。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
湿式自动喷水灭火系统设置场所
湿式自动喷水灭火系统具有结构简单、施工和管 理维护方便、使用可靠、灭火速度快、控火效率高等优 点。但由于其管路在喷头中始终充满水，所以应用受环 境温度的限制，适合安装在室内温度不低于4℃，且不高 于70℃能用水灭火的建筑物内。例如：仓库、厂房、剧 院、医院、宾馆、写字楼、歌舞娱乐放映游艺场所，等 等。
从建筑消防技术可以看出：防火分区系统仅仅具备防 止火灾蔓延功能；火灾自动报警系统也仅具备火灾报警功 能，而无防火功能；在具备灭火功能的设施中，消火栓灭 火系统受人为因素影响较大；真正同时具备防火、控火和 灭火功能的技术设施是自动喷水灭火系统。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
湿式报警阀是只允许水单方向流入喷水系统并在规定流量下 报警的一种单向阀。它在系统中的作用为：接通或关断报警水流， 喷头动作后报警水流将驱动水力警铃报警，压力开关动作。
在伺应状态下，由于旁路管和补偿器在供水压力波动的情况 下可使阀瓣上部水压大于其下部水压，同时在结构上，阀瓣上承 压面比下承压面面积大约15％，故可有效地防止因水压波动打开 阀瓣而形成误报警。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之
什么处是，自请联动系网喷站水或本灭人删火除系。 统？
在进行建筑消防设计的过程中，首先由建筑专业根据 规范要求将建筑物划分为不同的防火分区。防火分区设置 的目的是利用防火墙、防火门、防火卷帘等装置将火势封 闭在局部空间内，阻止其向同一建筑物的其他防火分区蔓 延，以有利于消防扑救。然后，由给排水专业、暖通专业 和电气专业根据防火分区的划分设置自动喷水灭火系统、 消火栓灭火系统、防排烟系统及火灾自动报警系统等，以 达到防火、报警、灭火的目的。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之
湿式自处动，喷请水联灭系网火站系或统本演人示删除示。意图
水箱
末端试水装置
水流指示器
信号闸阀
水 泵 电
压 力 表
消防控制室
控
联动控制柜
柜
消防水池
主泵
备用泵
压
力
开
关
水
力
警
铃
延 迟 器 湿 式 报 警 阀
信号闸阀
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
湿式报警阀工作原理FLASH动画演示
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
内补偿式湿式报警阀组状态示意图
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
湿式报警阀组
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸 裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供 水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报 警阀开启），其中一路压力水流向洒水喷头，对保护区洒水 灭火，同时水流指示器报告起火区域；另一路压力水通过延 迟器流向水力警铃，发出持续铃声报警，同时，报警阀组的 压力开关输出启动消防泵信号，完成系统启动。系统启动后， 由消防泵向开放的喷头供水，实施灭火。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
过滤器
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
当发生火灾时喷头动作喷水而造成系统侧水压下降，而旁路 管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压 力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
末端试水装置 为了检测系统的可靠性，测试系统能否在开放最不利条件
下的一只喷头的可靠报警并正常启动，要求在每个报警阀的供 水最不利处设置末端试水装置。末端试水装置的试水接头相当 于一个标准喷头的放水口。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之
闭式喷头
处，请联系网站或本人删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之 处，请联系网站或本人删除。
