输电线路杆塔结构优化设计的探讨

输电线路杆塔 优化选型与布置

摘要：随着社会经济的不断发展与进步，我们的电网也得到了极大的完善。电网的核心内容就是架空高压输电，它在整个过程中具有非常重要的作用，而输电杆塔又是架空高压输电中的重中之重。其中塔腿作为输电杆塔的主要承重构件，其作用自然是不言而喻。本文主要对输电杆塔塔腿及塔腿V面布置进行分析和叙述，后提出相应的可优化策略。

关键词：输电线路；杆塔结构；塔腿结构布置

1 架空输电线路面临的问题

1.1 输电铁塔的重要性

随着经济的发展，社会对用电量的要求越来越高。输电铁塔成为了满足社会大用电量的必备条件。近年来，国家大大加速了特高压的建设。在如此密集的建设周期下，如何降低工程造价成为了必须要关注的话题。而一条输电线路工程中，铁塔造价约占20%-30%。因此，如何提高输电铁塔的经济性显得尤为重要。本文将从铁塔塔腿布置型式方面来探讨如何提高铁塔的经济性。

1.2 输电铁塔的经济性

输电铁塔主要承受由于大风引起的横向荷载，导线张力引起的纵向荷载以及导线等铁塔附属构件引起的垂直荷载。不同的铁塔型式对铁塔承载力影响非常大。铁塔主材是整个铁塔结构的骨架，主材的强弱直接影响铁塔的受力性能。据计算，主材重量占整个铁塔重量的40%左右。因此，提高主材的承载能力是非常重要的一步。

2 铁塔塔腿的受力性能分析

输电铁塔的实际受力是非常复杂的，为了简化计算，通常我们把铁塔当成一个桁架体系。主材主要承受拉力或者压力，在各种复杂的工况条件下，经常既承受拉力作用又承受压力作用。根据《架空输电线路杆塔结构设计技术规定》(DL/T 5154-2012)第6.1.2规定：

式中：N——轴心压力设计值(N)；

——轴心受压构件稳定系数；

A——构件毛截面面积；

——压杆稳定强度折减系数；

——钢材的强度设计值。

其中为构件稳定系数，主要取决于受压构件的长细比，长细比越大，则越小，构件所能承受的受压稳定承载力就越小。当构件承受拉力作用时，构件的强度承载力与并无关系。因此，为了提高受压承载力，就必须减少主材的计算长度，除了合理的布置主材分段外，一般通过布置辅助才来增加主材分段，从而达到减少主材计算长度的目的。但布置过多的辅助才，不单单增加了铁塔重量，还增大了铁塔挡风面积，使得整个铁塔受力更大，主材规格可能需要更高。因此当铁塔主材是稳定控制时，合理的设置主材分段，达到最优长细比能够很好的控制整个塔重。

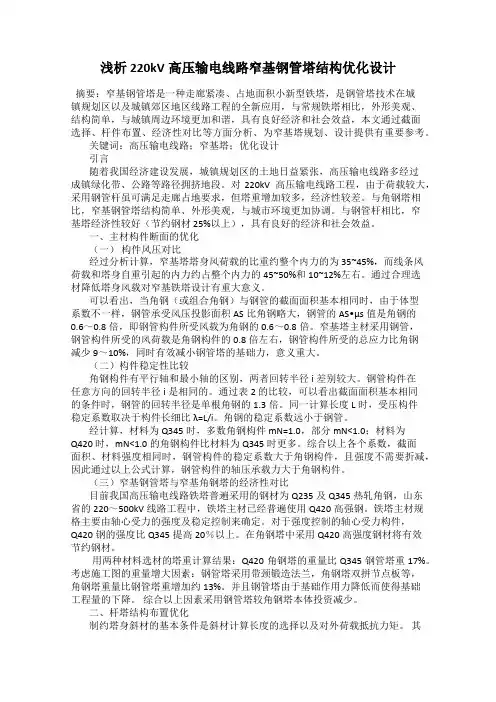

浅析220kV高压输电线路窄基钢管塔结构优化设计

摘要：窄基钢管塔是一种走廊紧凑、占地面积小新型铁塔，是钢管塔技术在城镇规划区以及城镇郊区地区线路工程的全新应用，与常规铁塔相比，外形美观、结构简单，与城镇周边环境更加和谐，具有良好经济和社会效益，本文通过截面选择、杆件布置、经济性对比等方面分析、为窄基塔规划、设计提供有重要参考。

关键词：高压输电线路；窄基塔；优化设计

引言

随着我国经济建设发展，城镇规划区的土地日益紧张，高压输电线路多经过成镇绿化带、公路等路径拥挤地段。对220kV 高压输电线路工程，由于荷载较大，采用钢管杆虽可满足走廊占地要求，但塔重增加较多，经济性较差。与角钢塔相比，窄基钢管塔结构简单、外形美观，与城市环境更加协调。与钢管杆相比，窄基塔经济性较好（节约钢材 25%以上），具有良好的经济和社会效益。

一、主材构件断面的优化

（一） 构件风压对比

经过分析计算，窄基塔塔身风荷载的比重约整个内力的为 35~45%，而线条风荷载和塔身自重引起的内力约占整个内力的45~50%和10~12%左右。通过合理选材降低塔身风载对窄基铁塔设计有重大意义。

可以看出，当角钢（或组合角钢）与钢管的截面面积基本相同时，由于体型系数不一样，钢管承受风压投影面积AS比角钢略大，钢管的AS•μs值是角钢的0.6～0.8倍，即钢管构件所受风载为角钢的0.6～0.8倍。窄基塔主材采用钢管，

钢管构件所受的风荷载是角钢构件的0.8倍左右，钢管构件所受的总应力比角钢减少 9～10%，同时有效减小钢管塔的基础力，意义重大。

（二）构件稳定性比较

角钢构件有平行轴和最小轴的区别，两者回转半径i差别较大。钢管构件在任意方向的回转半径i是相同的。通过表2 的比较，可以看出截面面积基本相同的条件时，钢管的回转半径是单根角钢的1.3倍。同一计算长度L时，受压构件稳定系数取决于构件长细比λ=L/i。角钢的稳定系数远小于钢管。

特高压输电线路杆塔受力分析与优化

一、引言

特高压输电线路作为电力系统中的重要组成部分，其传输能力是保障经济社会发展和人民生活所必需的。而输电线路的杆塔结构是保证输电线路正常运行、安全稳定的重要保障，其受力分析与优化对于保证输电线路的可靠运行至关重要。

二、特高压输电线路杆塔结构

1.杆塔结构类型

特高压输电线路杆塔结构主要有悬垂塔、耐张塔和绝缘塔三种类型。其中，悬垂塔适用于直线段和大弯度地形，耐张塔适用于中小弯度地形，绝缘塔适用于引出线和特殊场合。

2.杆塔结构组成

特高压输电线路杆塔结构主要由桩基、主塔、悬挂装置、钢绞线和导线组成。桩基是杆塔的基础，用于固定杆塔；主塔是杆塔的承重部分；悬挂装置用于承载导线的重量和风力荷载；钢绞线用于固定主塔和悬挂装置；导线用于传输电能。

三、特高压输电线路杆塔受力特点

特高压输电线路杆塔的受力特点主要有以下几个方面： 1.荷载特点

特高压输电线路杆塔所受的荷载主要有自重荷载、导线张力、风荷载和温度伸缩等影响，其中风荷载是最主要的荷载之一。

2.变形特点

特高压输电线路杆塔在承受荷载时会发生一定的变形，主要表现为杆塔倾斜、垂直位移和水平位移等。

3.疲劳特点

特高压输电线路杆塔在长期使用过程中，由于受到重复荷载的影响，易发生疲劳损伤，导致杆塔结构的安全性降低。

四、特高压输电线路杆塔受力分析方法

1.有限元分析方法

有限元分析方法是基于数值计算理论和方法，对复杂结构进行受力分析的有效手段。通过建立数学模型，计算出各个单元的受力情况，并进而得出整个结构的受力情况。

2.静力分析方法

静力分析方法是通过平衡条件和变形方程来分析杆塔受力情况的方法。该方法主要适用于杆塔受力简单的情况，对于复杂结构的杆塔分析则不太适用。 3.动力分析方法

动力分析方法是将荷载作为外激励，结合杆塔的动态特性和运动方程进行分析的方法。该方法适用于考虑杆塔动态响应和提高受力分析精度的情况。

高压输电线路杆塔结构研究

高压输电线路是现代电力系统中不可或缺的重要组成部分，而杆塔作为电力输电线路的支撑结构，在保证线路安全稳定运行的同时，承受着巨大的载荷，因此杆塔结构的研究显得尤为重要。

一、高压输电线路杆塔的分类和特点

高压输电线路杆塔根据结构形式和功能可以分为不同类型，其中常见的有直线塔、绝缘塔、耐张塔、转角塔等。不同的杆塔类型适用于不同的环境和技术要求，其结构特点也各不相同。

1. 直线塔：

直线塔是高压输电线路中使用最广泛的一种杆塔类型，其主要特点是结构简单、造价较低、安装维修方便。直线塔的主要负载来自电力线的自重和线路张力，因此其主要结构包括受力臂、塔体和基础等部分，通过合理设计和选用合适的材料可以满足抗震、抗风等要求。

2. 绝缘塔：

绝缘塔是为了防止电力线路与地面、建筑物等接触而设计的杆塔，其主要特点是具有绝缘性能。绝缘塔的主要结构包括塔身、绝缘子串等部分，绝缘子串起到隔离线路与杆塔之间的导电作用，可以有效避免漏电和触电事故的发生。

3. 耐张塔：

耐张塔主要用于承受电力线路的张力，其主要特点是具有较大的切向和径向拉力。耐张塔的主要结构包括杆塔臂、横担等部分，通过理论计算和模拟实验可以确定杆塔的预应力大小和附件的安装方式，以满足线路载荷要求。 4. 转角塔：

转角塔主要用于改变电力线路的走向，其主要特点是结构复杂、受力情况复杂。转角塔的主要结构包括大臂、小臂、杆塔头等部分，通过合理的结构设计和材料选择，可以保证转角塔的强度和稳定性。

二、高压输电线路杆塔结构研究领域及进展

高压输电线路杆塔结构研究领域涉及力学、结构设计、材料科学等多个学科，近年来有了长足的发展。下面就几个较为重要的研究领域进行简要阐述：

1. 结构优化：

结构优化是提高杆塔结构强度和稳定性的重要手段，通过数值模拟和优化算法可以得到最优的杆塔结构设计方案。研究者们通常以减小结构自重、提高结构刚度、减小应力集中等为目标进行结构优化研究，以提高杆塔结构的工效性和安全性。
