低压配电柜使用说明

一、低压配电柜的作用和功能

低压配电柜是电力系统中的一种重要设备，用于控制和分配电能，保护电气设备，并提供安全、稳定、可靠的电力供应。低压配电柜通过对电源输入和输出进行控制，保证电能在不同电路间的合理分配，以满足电力需求，同时通过各种保护装置对电路进行监测和保护，确保设备和人员的安全。

二、低压配电柜的主要组成部分

1.进线开关：用于将电能从外部电源导入低压配电柜中，一般采用空气开关或断路器作为进线开关。

2.入线柜：接收进线电路提供的电能，并通过开关装置将电能引入配电柜内不同的电路中。

3.配电开关：用于在配电柜内将电能从入线柜引到出线柜中的各个支路。

4.出线柜：将配电开关引出的电能提供给各个终端设备。

5.电流互感器：用于监测电流大小，提供给保护装置进行过载和短路保护。

6.电压互感器：用于监测电压大小和稳定性，提供给保护装置进行电压保护。

7.保护装置：包括过载保护、短路保护、欠压保护、过压保护等，用于监测电路状态并在异常情况下切断电源。 三、低压配电柜的使用注意事项

1.安全操作：在使用低压配电柜前，必须了解柜内设备的基本原理和使用方法，并严格按照操作规程进行操作。应该保持清晰的头脑，禁止酒后或疲劳情况下进行操作。

2.电源检查：在开启低压配电柜之前，应检查输入电源的工作电压和频率是否与柜体标识一致，避免因电源不匹配而导致设备损坏。

3.周围环境：低压配电柜应放置在通风良好、干燥清洁、无腐蚀性气体和易燃物质的环境中，避免尘埃、湿气、高温等对设备造成损坏。

4.过载保护：低压配电柜内设有过载保护装置，当电流超过额定值时将自动切断电源。因此，在连接负载设备时，应确保电流不超过配电柜的额定电流。如需连接电流较大的负载设备，应采用合适的配电柜型号。

5.维护保养：低压配电柜应定期进行巡视、检查和保养，清除灰尘，紧固螺栓，检查电缆接线是否松脱，检查保护装置是否正常工作等。如果发现任何问题，应立即进行修理或更换配件。

四、低压配电柜的故障排除方法

2.电流过载：当发现一些支路或负载设备使用电流异常大时，应首先检查是否存在短路或连接不良的情况，进行修复。如果没有发现明显问题，可能是配电开关或保护装置故障，应进行更换或修复。

3.电压异常：当发现配电柜的输出电压偏高或偏低时，应首先检查是否外部电源问题。如果电源正常，可能是配电开关或电压互感器故障，需要进行更换或修复。 4.保护装置切断：当配电柜中的保护装置切断电源时，应首先检查是否存在短路、过载或其他异常情况，进行修复。如果没有发现明显问题，可能是保护装置本身故障，需要进行更换或修复。

以上是低压配电柜的使用说明，用户在使用过程中应注意安全操作，定期进行维护保养，并及时解决故障问题，确保设备的正常运行。

合集下载

GGD低压配电柜使用说明书

GGD低压配电柜使用说明书

苏州X X电气成套有限公司

SUZHOU X X ELECTRIC APPLIANCE EQUIPMENT CO.,LTD

资料名称TITLE:

GGD低压配电柜使用说明 页 数 PAGE:

1 OF 10 资料号码SPEC

SDD-GGD-USE. 版本 REV.

001

本文件为苏州X X电气成套有限公司专有之财产，非由书面许可不准透露或使用本文件，亦不准复制或转变成任何其它形式使用

THE INFORMATION CONTAINED HERE IN IS THE EXCLUSIVE PROPERTY OF SUZHOU X X ELECTRIC APPLIANCE EQUIPMENT

CO.,LTD AND SHALL NOT BE DISTRIBUTED THE REPRODUCED OF DISCLOSED IN WHOLE OR IN PART WITHOUT

PRIOR PERMISSION OF SCS HIGHTECH INC. April 25, 2022 filename：263994667.doc

GGD低压配电柜使用说明 苏州X X电气成套有限公司

SUZHOU X X ELECTRIC APPLIANCE EQUIPMENT CO.,LTD

资料名称TITLE:

GGD低压配电柜使用说明 页 数 PAGE:

2 OF 10 资料号码SPEC

SDD-GGD-USE. 版本 REV.

001

本文件为苏州X X电气成套有限公司专有之财产，非由书面许可不准透露或使用本文件，亦不准复制或转变成任何其它形式使用

THE INFORMATION CONTAINED HERE IN IS THE EXCLUSIVE PROPERTY OF SUZHOU X X ELECTRIC APPLIANCE EQUIPMENT

CO.,LTD AND SHALL NOT BE DISTRIBUTED THE REPRODUCED OF DISCLOSED IN WHOLE OR IN PART WITHOUT

XL型动力配电柜说明书

XL型动力配电柜说明书

XL型低压动力配电柜

安装使用阐明书

XL（F）-21型动力配电柜

一．概述:

XL型低压动力配电柜均采用国内自行设计旳新型组件，外壳用钢板弯制而成，具有构造紧凑，检修以便，线路线路方案可以灵活组合等特点；配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和批示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，配电箱前面有门，门打开后，配电箱内所有设备敞露，便于检修维护。XL型动力配电柜用于工矿公司，交流频率50Hz、电压500V如下IT系统，TN-C系统，TT系统（原称三相三线、三相四线电力系统）作动力、照明配电用。

二．型号含义:

三．重要技术参数:

XL（F）-21型低压动力配电柜系户内靠墙安装，单面前开门旳配电装置。其基本构造采用钢板弯制及角钢焊接而 成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，批示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器

和热继电器。门与壳体均焊有接地螺钉，保证壳体与地连接可靠。

四．柜体外形尺寸及安装尺寸:

订货时应提供如下资料：

1、产品旳所有型号（涉及主电路方案号和辅助电路方案号）；

2、主电路系统图，柜旳平面排列图；

3、辅助电路电气原理图；

4、柜内元器件清单（主母线规格）；

5、柜体颜色（如无规定，则按浅驼灰色供货）；

6、柜体尺寸（如无规定，则由我公司根据状况自定）；

其他与产品正常使用条件不符旳特殊规定。

五.产品构造:

XL（F）-21型低压动力配电柜系户内靠墙安装，单面前开门旳配电装置。其基本构造采用钢板弯制及角钢焊接而

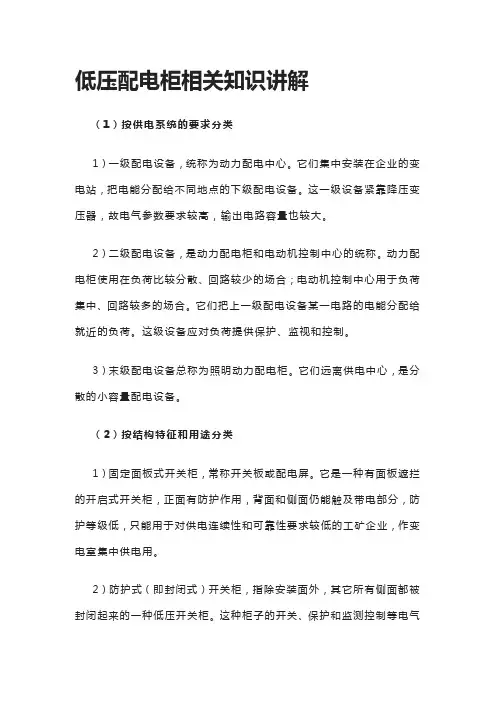

[全]低压配电柜相关知识讲解

[全]低压配电柜相关知识讲解

低压配电柜相关知识讲解

（1）按供电系统的要求分类

1）一级配电设备，统称为动力配电中心。它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。这一级设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大。

2）二级配电设备，是动力配电柜和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

3）末级配电设备总称为照明动力配电柜。它们远离供电中心，是分散的小容量配电设备。

（2）按结构特征和用途分类

1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。

3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。

低压配电柜操作流程

低压配电柜操作流程

低压配电柜操作流程

Prepared on 24 November 2020

一、低压开关设备的正常停、送电操作

（1） 正常送电操作

1） 所有负荷开关断开，确认开关至少有一个断点；

2） 确认电源开关在断开位置；

3） 送上操作回路电源，状态指示正常；

4） 进线开关为一隔离开关一固定式断路器：先将隔离开关合上，再合断路器；

5） 进线开关为抽屉式框架断路器：先将断路器摇到工作位置，再合断路器；

6） 观察合闸后电压、电流变化情况、三相电压电流平衡；

7） 确认断路器一切正常后，挂上“已送电”警示牌。

（2） 正常停电操作

1） 检查信号指示允许拉闸；

2） 确认所有负荷开关断开；

3） 进线开关为一隔离开关一固定式断路器：先将断路器断开，再分隔离开关；

4） 进线开关为抽屉式框架断路器：先将断路器分闸，再将断路器摇到断开位置；

5） 切断断路器操作电源；

6） 经验电确认断路器输出没电后，挂上“已停电”警示牌；

7） 如检修必须装设接地线，检修后拆除接地线，确保安全。

二、 低压开关设备的运行监护

（1） 在用的电源开关柜，值班电工应至少每隔2小时巡查一次，检查线电压，相电压的平衡情况和电流的变化情况（相间电压的不平衡不得查过±5%，任何一相电流与三相平均值不应大于平均值的10%），若有异常，应及时报告有关人员并采取相应措施；

（2） 巡查开关设备有无异常声响、异味，如爆鸣、焦臭等现象；

（3） 巡查各种指示仪表、信号装置运行是否正常；

（4） 开关设备的正常检查和检修

1） 检查断路器、接触器的触头，修磨或更换烧损严重的触头；

2） 检查开关柜的二次回路的接线是否牢固，继电保护装置运行是否正常，是否掉牌；

3） 检查操作机构的辅助开关接触是否可靠；

4） 检查分、合闸线圈有无发黑和发焦，电缆头、电缆有无发热；
