低压配电柜操作流程

低压配电柜设备安全操作规程

一、操作人员的基本要求

1.操作人员必须经过相关的培训，并取得合格的证书。

2.操作人员必须具备一定的电工知识和电力设备操作经验。

3.操作人员必须佩戴符合安全标准的防护用具，如绝缘手套、护目镜等。

二、操作前的准备工作

1.检查配电柜周围是否有明火、易燃物品，如有必须及时清除。

2.检查配电柜的外观和接地装置是否完好，如发现异常情况必须及时报修。

3.检查配电柜内部的接线是否牢固，电器元件是否有松动或损坏情况，如有必须及时修理或更换。

4.确认配电柜所在的区域是否有足够的通风和照明设备，保证操作的舒适和安全。

三、操作流程

1.操作人员必须按照相关的操作规程进行操作，不得随意更改接线或接触电器元件。

2.在进行操作之前，必须先切断电源并用绝缘材料将电源完全与配电柜隔离。 3.操作人员应按照相关的工作程序进行操作，严禁操作人员趴在柜台上、靠近高压设备等危险行为。

4.在操作期间，操作人员应保持警惕，注意观察配电柜运行情况，如发现异常情况应立即报修或采取相应的应急措施。

5.操作完成后，必须彻底清理配电柜的工作场地，清除残留的工具和物品，确保场地的整洁和安全。

四、应急措施

1.在紧急情况下，如发生短路、漏电等意外情况，操作人员应立即切断电源，并向相关人员报告，并根据实际情况采取相应的救援措施。

2.在处理故障时，操作人员应佩戴防护用具，如绝缘手套、护目镜等，并确保自身的安全。

以上是低压配电柜设备的安全操作规程，希望能对操作人员的安全工作起到一定的指导作用。但是，具体的操作流程和注意事项还需根据具体的配电柜设备和工作环境进行进一步的调整和补充。在操作过程中，操作人员必须严格遵守相关规定，并时刻保持警惕，确保工作的顺利进行和人身安全。

低压配电柜操作流程

一、检查环境安全

1.在操作低压配电柜之前，需要确认周围环境是否安全，无明火、易燃爆物等危险因素。

2.检查地面是否干燥，避免操作人员发生电击的危险。

3.确保操作人员穿戴好劳动保护用品，如绝缘手套、绝缘鞋等。

二、准备工作

1.获取低压配电柜的相关图纸和技术资料，了解其结构和电气原理。

2.检查低压配电柜的所有开关、按钮和指示灯是否正常。

3.确保所有的电流互感器和电能表的接线正确，无短路和接触不良的问题。

4.将低压配电柜的主开关断开，切断电源供应，确保操作安全。

三、操作步骤

1.启动低压配电柜

a.调整好主开关位置，将主开关从"OFF"位置转到"ON"位置。

b.检查低压配电柜的指示灯是否正常工作。若有故障灯亮起，需排除故障。

c.确认低压配电柜的供电电压是否正常，以及电流互感器和电能表的读数是否与实际电能使用情况相符。

2.监控与控制操作 a.对于具有监控和控制功能的低压配电柜，可通过触摸屏、按钮等方式实现对电能的在线监测和控制。

b.操作人员可以根据需要监测电能的使用情况，例如电流、电压、功率因数等。

c.若需要对电能进行控制，可以通过触摸屏、按钮等方式进行调节，使其满足配电需求。

3.报警处理

a.若低压配电柜出现异常情况，如过载、短路、接地故障等，系统将自动报警。

b.操作人员需要及时处理报警信息，确定故障原因，并进行相应的维修与处理。

c.在处理报警故障期间，可以通过断开相应的断路器，切断故障电路，以确保系统的安全运行。

四、关闭低压配电柜

1.在操作结束时，将低压配电柜的主开关转到"OFF"位置，切断电源供应。

2.检查低压配电柜内的断路器和隔离开关是否已关闭，并合理安排好开关的位置。

3.检查低压配电柜的各个部件是否正常工作，没有故障。

4.确认环境安全后离开现场。

五、操作安全注意事项 1.操作人员需根据相关的操作规程和安全指导书进行操作，遵循操作流程，确保操作安全。

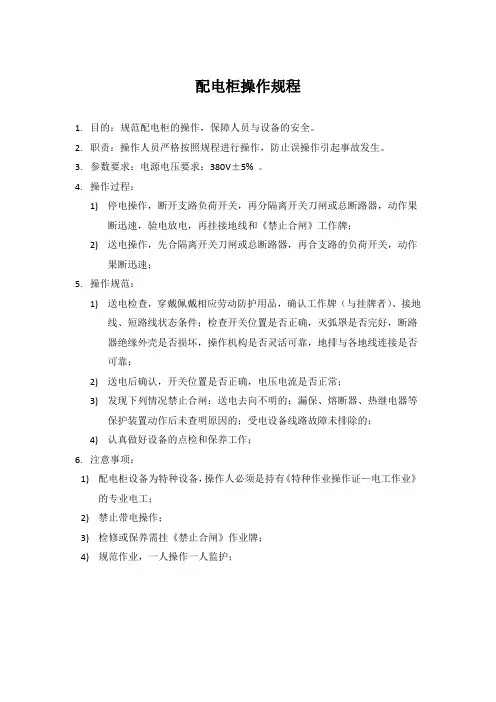

配电柜操作规程

1. 目的：规范配电柜的操作，保障人员与设备的安全。

2. 职责：操作人员严格按照规程进行操作，防止误操作引起事故发生。

3. 参数要求：电源电压要求：380V±5% 。

4. 操作过程：

1) 停电操作，断开支路负荷开关，再分隔离开关刀闸或总断路器，动作果断迅速，验电放电，再挂接地线和《禁止合闸》工作牌；

2) 送电操作，先合隔离开关刀闸或总断路器，再合支路的负荷开关，动作果断迅速；

5. 操作规范：

1) 送电检查，穿戴佩戴相应劳动防护用品，确认工作牌（与挂牌者）、接地线、短路线状态条件；检查开关位置是否正确，灭弧罩是否完好，断路器绝缘外壳是否损坏，操作机构是否灵活可靠，地排与各地线连接是否可靠；

2) 送电后确认，开关位置是否正确，电压电流是否正常；

3) 发现下列情况禁止合闸：送电去向不明的；漏保、熔断器、热继电器等保护装置动作后未查明原因的；受电设备线路故障未排除的；

4) 认真做好设备的点检和保养工作；

6. 注意事项：

1) 配电柜设备为特种设备，操作人必须是持有《特种作业操作证—电工作业》的专业电工；

2) 禁止带电操作；

3) 检修或保养需挂《禁止合闸》作业牌；

4) 规范作业，一人操作一人监护；

高低压配电柜试验操作规程

高低压配电柜试验操作规程

一、试验目的和范围

高低压配电柜试验操作规程是为了保证高低压配电柜的安全可靠运行，明确试验的目的和范围，规范试验操作流程。

二、试验设备和试验人员

1. 试验设备：试验柜、电能表、接地电阻测试仪、万用表、绝缘电阻测试仪等。

2. 试验人员：试验操作人员、运行人员、维修人员等。

三、试验前准备

1. 清理现场：清理试验区域，保持干净整洁，并确保周围没有易燃和易爆物品。

2. 确认试验设备：检查所需试验设备的完好性和准确性。

3. 试验通知：提前通知有关人员，确保试验期间其他人员不接近试验区域。

4. 安全保护措施：确认试验区域的安全保护措施是否到位，如接地线、线隔离器等。

四、试验操作步骤

1. 试验前检查：检查试验设备是否连接正确，试验柜的运行情况是否正常。 2. 功率测试：将试验柜的输入和输出分别接入电能表，逐一进行功率测试，确保输入和输出功率的准确性。

3. 接地电阻测试：使用接地电阻测试仪测量试验柜的接地电阻，确保符合规定范围。

4. 绝缘电阻测试：使用绝缘电阻测试仪测量试验柜的绝缘电阻，确保符合规定范围。

5. 开关试验：逐一进行试验柜内的开关试验，检查开关的灵活性和稳定性。

6. 过载试验：按照试验柜的额定负荷进行过载试验，持续一段时间，检查试验柜的运行情况。

7. 短路试验：进行短路试验，检查试验柜的保护装置是否正常运行。

8. 故障恢复：试验结束后，按照正常的操作流程关闭试验柜，并将试验设备恢复正常状态。

五、试验注意事项

1. 试验人员应穿戴好安全防护用品，如绝缘手套、绝缘工具等。

2. 在操作试验柜和试验设备时，要将注意力集中，避免分心造成差错。

3. 在执行过载试验和短路试验时，要确保试验柜内部没有人员和贵重设备，同时采取必要的安全措施。

4. 试验结束后，要及时关闭试验柜和试验设备，并进行记录和归档。 以上就是高低压配电柜试验操作规程，通过严格按照操作规程进行试验，可以提高试验的安全性和效率，确保高低压配电柜的正常运行。
