Protel99SE画层次原理图、多Part元件
Protel99画层次原理图、多Part元件的绘制方法
在实际工作中我们可能需要把多张原理图连接起来,在同一PCB文件上进行绘制,具体操作步骤如下:
1.首先要确保每张原理图都要放置互相连接的端口(即Port),相连的端口名称要一样.
2.新建一个SCH文件或打开一个上面有足够空白空间的SCH文件.
3.在选定的SCH文件上,执行Design—Create System From
Sheet...命令,选择一个SCH文件,回车确认.
4.把生成的方块,放置在合适的地方.
5.重复3、4步骤,直至添加完所有相连的SCH文件.
6.把每个方块具有相同端口(即Port)用导线相连.
7.在此SCH文件上生成网络表.
8.新建一个PCB文件,加载所生成的网络表
2）、对于元件的编号的解决方法是Protel中实现多张图的统一编号，首先要将多张图纸做成层次原理图，然后点击到总图再选择菜单Tools下Annotate选项,再将Options标签下的Current sheet only项的小勾去掉,点击OK,完成.
3）、用Protel99画层次原理图时：ERC检验若出现Duplicate
Sheet Numbers是什么错误？表示是sheet编号重复。打开SCH图，然后按快捷键，D，O。在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。
4）、在生成网络表时，执行菜单命令Create Netlist时，若是对于层次原理图的，则应该把“Append sheet number to local”的选项勾上，这样原理图之间就可以找到相应的网络号了。
5）、在protel99se中用分层式的方法画了几幅电路图，但是这几幅图中的net label标志的线连不起来，标识符号是一样的也连不起来。有的说设置这些标志符的作用范围，但不知标志符如何设置，才能使这些标识符在所有的图中都是电气相连的。 对于是画层次原理图的，在“Update PCB”中应改选“Net

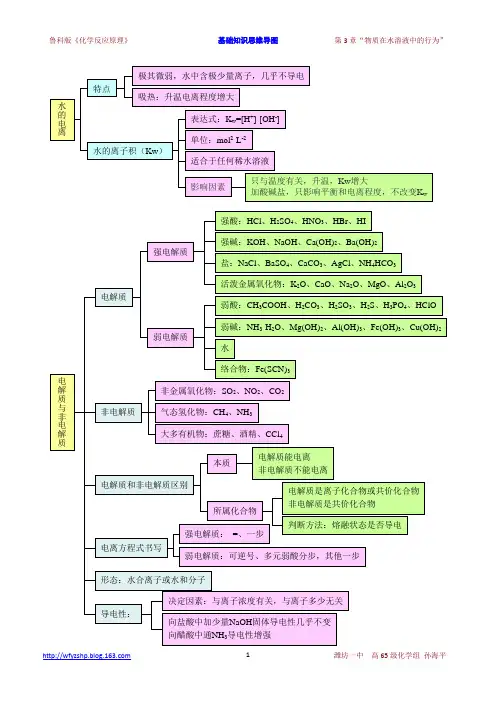

鲁科版《化学反应原理》 基础知识思维导图 第3章“物质在水溶液中的行为”
