Protel99SE画层次原理图、多Part元件
Protel99画层次原理图、多Part元件的绘制方法
在实际工作中我们可能需要把多张原理图连接起来,在同一PCB文件上进行绘制,具体操作步骤如下:
1.首先要确保每张原理图都要放置互相连接的端口(即Port),相连的端口名称要一样.
2.新建一个SCH文件或打开一个上面有足够空白空间的SCH文件.
3.在选定的SCH文件上,执行Design—Create System From
Sheet...命令,选择一个SCH文件,回车确认.
4.把生成的方块,放置在合适的地方.
5.重复3、4步骤,直至添加完所有相连的SCH文件.
6.把每个方块具有相同端口(即Port)用导线相连.
7.在此SCH文件上生成网络表.
8.新建一个PCB文件,加载所生成的网络表
2）、对于元件的编号的解决方法是Protel中实现多张图的统一编号，首先要将多张图纸做成层次原理图，然后点击到总图再选择菜单Tools下Annotate选项,再将Options标签下的Current sheet only项的小勾去掉,点击OK,完成.
3）、用Protel99画层次原理图时：ERC检验若出现Duplicate
Sheet Numbers是什么错误？表示是sheet编号重复。打开SCH图，然后按快捷键，D，O。在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。
4）、在生成网络表时，执行菜单命令Create Netlist时，若是对于层次原理图的，则应该把“Append sheet number to local”的选项勾上，这样原理图之间就可以找到相应的网络号了。
5）、在protel99se中用分层式的方法画了几幅电路图，但是这几幅图中的net label标志的线连不起来，标识符号是一样的也连不起来。有的说设置这些标志符的作用范围，但不知标志符如何设置，才能使这些标识符在所有的图中都是电气相连的。 对于是画层次原理图的，在“Update PCB”中应改选“Net

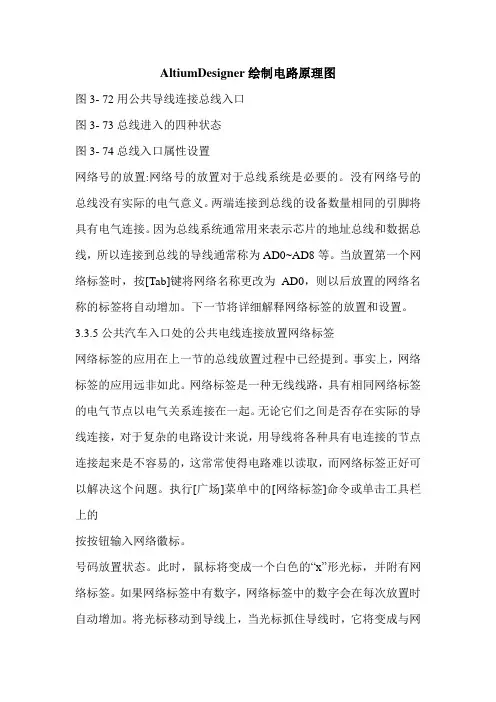

AltiumDesigner绘制电路原理图
图3- 72用公共导线连接总线入口
图3- 73总线进入的四种状态
图3- 74总线入口属性设置
网络号的放置:网络号的放置对于总线系统是必要的。没有网络号的总线没有实际的电气意义。两端连接到总线的设备数量相同的引脚将具有电气连接。因为总线系统通常用来表示芯片的地址总线和数据总线，所以连接到总线的导线通常称为AD0~AD8等。当放置第一个网络标签时，按[Tab]键将网络名称更改为AD0，则以后放置的网络名称的标签将自动增加。下一节将详细解释网络标签的放置和设置。
3.3.5公共汽车入口处的公共电线连接放置网络标签
网络标签的应用在上一节的总线放置过程中已经提到。事实上，网络标签的应用远非如此。网络标签是一种无线线路，具有相同网络标签的电气节点以电气关系连接在一起。无论它们之间是否存在实际的导线连接，对于复杂的电路设计来说，用导线将各种具有电连接的节点连接起来是不容易的，这常常使得电路难以读取，而网络标签正好可以解决这个问题。执行[广场]菜单中的[网络标签]命令或单击工具栏上的
按按钮输入网络徽标。
号码放置状态。此时，鼠标将变成一个白色的“x”形光标，并附有网络标签。如果网络标签中有数字，网络标签中的数字会在每次放置时自动增加。将光标移动到导线上，当光标抓住导线时，它将变成与网络标签相同的“x”形。此时，单击鼠标左键以成功放置网络标签。同时，导线的网络名称也将被重命名为网络标签名称。在Altium
Designer的电路设计中，每个实际的电气连接都属于一个网络，并有一个网络名称。当鼠标在线路上停留一段时间后，系统会自动提示该线路所属的网络名称，如图3-76的左图所示。网络:网络C3_1意味着网络连接到电容器C3的第一个引脚。当放置名为AD1的网络标签时，网络的网络名称变为AD1。
图3- 75网络标签的放置
图3- 76线网名称的变化
图3- 77网络标签放置前放置网络标签后的网络标签属性设置
protel99se教程
Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。本教程将指导您如何使用Protel
99SE进行基本的电路板设计和布局活动。
第一步：创建新项目
1. 打开Protel 99SE软件。
2. 单击“文件”菜单，然后选择“新建”。
3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。
4. 输入项目名称和文件夹路径，然后单击“确定”。
第二步：绘制电路原理图
1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。
3. 在绘图区域中，使用绘图工具绘制电路原理图。您可以使用线条工具、电子元件库等进行绘制。
第三步：设计电路板布局
1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。
3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。
4. 使用布局工具放置电子元件并进行布线。
第四步：进行电路仿真和验证
1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。
3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。
第五步：生成Gerber文件
1. 单击“文件”菜单，选择“发布”。
2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。
3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。
通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。请注意避免使用重复的标题文字来保持文档整洁和清晰。
Protel 99 SE原理图绘制
原理图设计实例
下面以图2-34所示的两级放大电路为例，说明绘制电路原理图的方法。
⑴新建一个原理图文件。建立一个新的项目文件AMP.ddb，新建一个原理图文件，将文件名改为AMP。
⑵设置图纸的文档参数。设置图纸大小为A4，其余默认。
⑶装入元器件库。本电路中，需要用的元件为电阻、电解电容和三极管，它们在分立元件库（Miscellaneous Device.ddb）中，载入该元件库。
⑷放置元件。在元件列表中选中RES2放置电阻，选中NPN放置三极管，选中Electro1放置电解电容。
⑸调整元件。放置好元件后，用鼠标选中元件，将其拖到合适位置，有些元件还需作旋转，调整后的原理图如图所示。
⑹连接导线。执行菜单Place→Wire放置连线，执行菜单Place→Junction放置节点，如图所示将电路图连接好。
⑺放置I/O端口。执行菜单Place→Port，依次放置输入端口IN和输出端口OUT，并连接线路。
⑻由于图中三极管的标号不符合国标要求，将其标号修改为V？。
⑼执行菜单Tools→Annotate重新标注元件，并设置标称值，完成的电路如图所示。 ⑽保存电路图。
2.3 层次电路图设计
当电路比较复杂时，用一张原理图来绘制显得比较困难，此时可以采用层次型电路来简化电路。层次型电路将一个庞大的电路原理图(称为项目)分成若干个模块，且每个模块可以再分成几个基本模块。各个基本模块可以由工作组成员分工完成，这样可以大大提高设计效率。
层次型电路的设计可采取自上而下或自下而上的设计方法。本节采用自上而下的设计方式进行介绍。
层次电路图按照电路的功能区分，在其中的子图模块中代表某个特定的功能，类似于自定义的元件。
层次电路图的结构与操作系统的文件目录结构相似，选择设计管理器的Explorer选项卡可以观察到层次图的结构。 在一个项目中，处于最上方的为主图，一个项目只有一个主图， 扩展名为prj；在主图下方所有的电路均为子图，扩展名为sch。 图2-36所示为层次电路图Z80 Processor.prj的结构。
