void INT_0(void) interrupt 0

{

if(inf_mode_en == 1) //如果红外线接收总控制开,那么才可以判断下面的所有{

if(inf_shunxu == 0)

{

TH1 = 0x1F; //定时器高位

TL1 = 0xFF; //定时器低位

TR1 = 1; //定时器1开始计数,由于晶振是24M

inf_shunxu++; //顺序加一

ET1 = 1; //开定时器1的溢出中断使能

}

else if(inf_shunxu == 1)

{ inf_gonggong(); //红外线接收公共程序

if(inf_zanshi>kaishizhi_l)

{

inf_dizhi_buf=0;

inf_dizhichou_buf=0;

inf_shuju_buf=0;

inf_shujuf_buf=0;

}

else inf_gongcuowu(); //公共错误处理错误位置1,接收顺序清0

}

else

{

switch(inf_shunxu)

{

case 2: inf_gonggong(); //红外线接收公共程序

if(inf_zanshi

{inf_dizhi_buf&=0xFE;} //清除最低位

else if(inf_zanshi

{inf_dizhi_buf|=0x01;} //置最低位

else{inf_gongcuowu();} //公共错误处理

break;

case 3: inf_gonggong();

if(inf_zanshi

{inf_dizhi_buf&=0xFD;}

else if(inf_zanshi

{inf_dizhi_buf|=0x02;}

else{inf_gongcuowu();} //公共错误处理

break;

case 4: inf_gonggong();

if(inf_zanshi

{inf_dizhi_buf&=0xFB;}

else if(inf_zanshi

{inf_dizhi_buf|=0x04;}

else{inf_gongcuowu();} //公共错误处理

break;

case 5: inf_gonggong();

if(inf_zanshi

{inf_dizhi_buf&=0xF7;}

else if(inf_zanshi

{inf_dizhi_buf|=0x08;}

else{inf_gongcuowu();} //公共错误处理

break;

case 6: inf_gonggong();

if(inf_zanshi

{inf_dizhi_buf&=0xEF;}

else if(inf_zanshi

{inf_dizhi_buf|=0x10;}

else{inf_gongcuowu();} //公共错误处理

break;

case 7: inf_gonggong();

if(inf_zanshi

{inf_dizhi_buf&=0xDF;}

else if(inf_zanshi

{inf_dizhi_buf|=0x20;}

else{inf_gongcuowu();} //公共错误处理

break;

case 8: inf_gonggong();

if(inf_zanshi

{inf_dizhi_buf&=0xBF;}

else if(inf_zanshi

{inf_dizhi_buf|=0x40;}

else{inf_gongcuowu();} //公共错误处理

break;

case 9: inf_gonggong();

if(inf_zanshi

{inf_dizhi_buf&=0x7F;}

else if(inf_zanshi

{inf_dizhi_buf|=0x80;}

else{inf_gongcuowu();} //公共错误处理

break;

case 10: inf_gonggong();

if(inf_zanshi

{inf_dizhichou_buf&=0xFE;}

else if(inf_zanshi

{inf_dizhichou_buf|=0x01;}

else{inf_gongcuowu();} //公共错误处理

break;

case 11: inf_gonggong();

if(inf_zanshi

{inf_dizhichou_buf&=0xFD;}

else if(inf_zanshi

{inf_dizhichou_buf|=0x02;}

else{inf_gongcuowu();} //公共错误处理

break;

case 12: inf_gonggong();

if(inf_zanshi

{inf_dizhichou_buf&=0xFB;}

else if(inf_zanshi

{inf_dizhichou_buf|=0x04;}

else{inf_gongcuowu();} //公共错误处理

break;

case 13: inf_gonggong();

if(inf_zanshi

{inf_dizhichou_buf&=0xF7;}

else if(inf_zanshi

{inf_dizhichou_buf|=0x08;}

else{inf_gongcuowu();} //公共错误处理

break;

case 14: inf_gonggong();

if(inf_zanshi

{inf_dizhichou_buf&=0xEF;}

else if(inf_zanshi

{inf_dizhichou_buf|=0x10;}

else{inf_gongcuowu();} //公共错误处理

break;

case 15: inf_gonggong();

if(inf_zanshi

{inf_dizhichou_buf&=0xDF;}

else if(inf_zanshi

{inf_dizhichou_buf|=0x20;}

else{inf_gongcuowu();} //公共错误处理

break;

case 16: inf_gonggong();

if(inf_zanshi

{inf_dizhichou_buf&=0xBF;}

else if(inf_zanshi

{inf_dizhichou_buf|=0x40;}

else{inf_gongcuowu();} //公共错误处理

break;

case 17: inf_gonggong();

if(inf_zanshi

{inf_dizhichou_buf&=0x7F;}

else if(inf_zanshi

合集下载

51单片机专用寄存器中英文对照

51单片机专用寄存器中英文对照

51单片机专用寄存器中英文对照

SFR Special Function Registers 专用寄存器、特殊功能寄存器 Acc

Accmulator 累加器

PSW Program Status Word 程序状态字

CY Carry 进位;AC Acid Carry 辅助进位;F0 Flag 标志(旗帜)0

RS1 Register 1 寄存器(控制位)1;OV Over 溢出;P Parity 奇偶标志

SP Stack Pointer 堆栈指针

DPTR Data Pointer 数据指针

P0~P3 Port 0~3 端口0~3

SBUF Serial Data Buffer 串行数据缓冲器 TH0 Timer High 定时器(计数初值)高8位 TL0 Timer Low 定时器(计数初值)低8位 TMOD Timer Mode 定时器模式

GATE 门;M1M0 Mode 1、2 模式(方式)控制; TCON Timer Control 定时器控制

TF Timer Flag 定时器(溢出)标志;TR Timer Run 定时器运行;

IE Interrupt Enable 中断允许;IT Interrupt Trigger 中断触发

SCON Serial Control 串行口控制

SM Serial Mode 串行模式;REN Receive Enable (串行)接收允许;

TB8 Transfer Bit 8 发送的第8位;RB8 Receive Bit 8 接收的第8位

TI Transfer Interrupt 传送中断; RI Receive Interrupt 接收中断

PCON Power Control 电源控制

IE Interrupt Enable 中断允许

EA Enable All 总允许;ES Enable Serial 允许串行(中断);

51单片机结构及寄存器功能

51单片机结构及寄存器功能

单片机

TF1: 片内定时器T1溢出中断请求标志位

TR1: 定时器T1运行控制位

TF0: 片内定时器T0溢出中断请求标志位

TR0: 定时器T0运行控制位

IE1: 外部中断(INT1)请求标志位

IT1: 选择外部中断(INT1)触发方式控制位

IE0: 外部中断(INT0)请求标志位

IT0: 选择外部中断(INT0)触发方式控制位

CY: 进位标志.

AC: 半进位标志

F0: 用户标志

RS1: 方式0时选择存器组为第0组,地址为00H—07H。依此类推，最高地址为1FH RS0:

OV: 溢出标志位

----

P: 奇偶标志位

PT2:

PS: 串行口中断优先级控制位.1为高,0为低

PT1: 片内定时器T1中断优先级控制位

PX1: 外部中断(INT1)中断优先控制位

PT0: 片内定时器T0中断优先级控制位

PX0: 外部中断(INT0)中断优先控制位

SMOD: 波特率倍增控制位,为1时倍增.

GF1: 通用标志位，由软件置位或复位。

GF0: 通用标志位，由软件置位或复位。

PD: 掉电方式控制位：为1 时进入掉电工作方式。由硬件复位退出.

IDL: 待机方式控制位：为1时进入待机工作方式.由外部中断退出待机., EA: CPU中断总控制位

-----

ET2:

ES: 串行口中断允许位

ET1: 定时器T1溢出中断允许位

EX1: 外部中断(INT1)中断允许位

ET0: 定时器T0溢出中断允许位

EX0: 外部中断(INT0)中断允许位 SM0: 方式0时为同步移位寄存器(Fosc/12),方式1时10位异步发收(可变),方式2时11位异步发收Fosc/32或Fosc/64,方式3时11位异步发收(可变). SM1:

SM2: 工作在方式2和3时允许多机通迅控制位.

REN: 允许串行接收位.

TB8: 工作在方式3下该位发送第9位数据.

RB8: 工作在方式3下该位接收第9位数据.

MCS-51单片机特殊寄存器功能说明概要

MCS-51单片机特殊寄存器功能说明概要

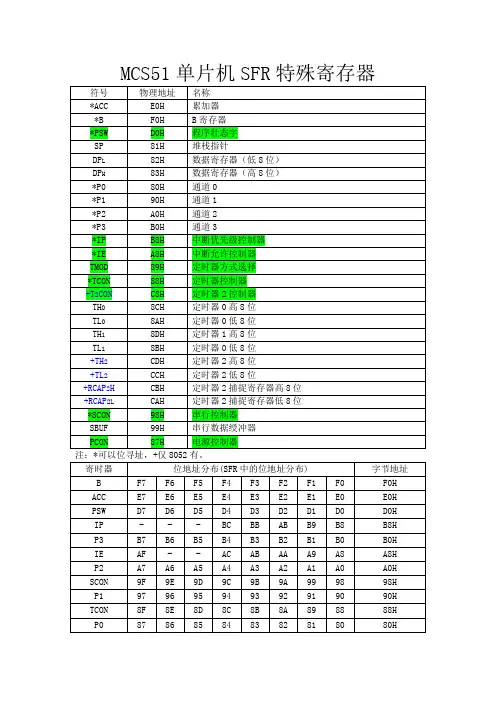

MCS51单片机SFR特殊寄存器

符号 物理地址 名称

*ACC E0H 累加器

*B F0H B寄存器

*PSW D0H 程序壮态字

SP 81H 堆栈指针

DPL 82H 数据寄存器（低8位）

DPH 83H 数据寄存器（高8位）

*P0 80H 通道0

*P1 90H 通道1

*P2 A0H 通道2

*P3 B0H 通道3

*IP B8H 中断优先级控制器

*IE A8H 中断允许控制器

TMOD 89H 定时器方式选择

*TCON 88H 定时器控制器

+T2CON C8H 定时器2控制器

TH0 8CH 定时器0高8位

TL0 8AH 定时器0低8位

TH1 8DH 定时器1高8位

TL1 8BH 定时器0低8位

+TH2 CDH 定时器2高8位

+TL2 CCH 定时器2低8位

+RCAP2H CBH 定时器2捕捉寄存器高8位

+RCAP2L CAH 定时器2捕捉寄存器低8位

*SCON 98H 串行控制器

SBUF 99H 串行数据绶冲器

PCON 87H 电源控制器

注：*可以位寻址，+仅8052有。

寄时器 位地址分布(SFR中的位地址分布) 字节地址

B F7 F6 F5 F4 F3 F2 F1 F0 F0H

ACC E7 E6 E5 E4 E3 E2 E1 E0 E0H

PSW D7 D6 D5 D4 D3 D2 D1 D0 D0H

IP - - - BC BB AB B9 B8 B8H

P3 B7 B6 B5 B4 B3 B2 B1 B0 B0H

IE AF - - AC AB AA A9 A8 A8H

P2 A7 A6 A5 A4 A3 A2 A1 A0 A0H

SCON 9F 9E 9D 9C 9B 9A 99 98 98H

P1 97 96 95 94 93 92 91 90 90H

TCON 8F 8E 8D 8C 8B 8A 89 88 88H

P0 87 86 85 84 83 82 81 80 80H

51单片机中的PCON寄存器

51单片机中的PCON寄存器

51单片机中的PCON寄存器（电源控制及波特率选择寄存器）

PCON主要是为CHMOS型单片机的电源控制而设置的专用寄存器，单元地址是87H，其结构格式如下：

PCON???D7??D6 D5 D4 D3???D2??D1 D0

位符号 SMOD -??-??-??GF1 GF0 PD IDL

在CHMOS型单片机中，除SMOD位外，其他位均为虚设的，SMOD是串行口波特率倍增位，当SMOD=1时，串行口波特率加倍。系统复位默认为SMOD=0。

各位的定义：

SMOD：该位与串口通信有关。

SMOD=0; 串口方式1，2，3时，波特率正常。

SMOD=1; 串口方式1，2，3时，波特率加倍。

GF1,GF0:两个通用工作标志位，用户可以自由使用。

PD:掉电模式设定位。

PD=0 单片机处于正常工作状态。

PD=1 单片机进入掉电（Power Down）模式，可由外部中断或硬件复位模式唤醒，进入掉电模式后，外部晶振停振，CPU、定时器、串行口全部停止工作，只有外部中断工作。

IDL:空闲模式设定位。

IDL=0 单片机处于正常工作状态。

IDL=1 单片机进入空闲（Idle）模式，除CPU不工作外，其余仍继续工作，在空闲模式下可由任一个中断或硬件复位唤醒。
