机械速度波动的调节试卷(带部分答案)

机构的结构分析1.选择题：（每题后给出了若干个供选择的答案，其中只有一个是正确的，请选出正确答案）(1)一种相同的机构 _______组成不同的机器。

A. 可以B. 不能C. 与构件尺寸有关(2)机构中的构件是由一个或多个零件所组成 , 这些零件间 ________产生任何相对运动。

A. 可以B. 不能C.变速转动或变速移动(3)有两个平面机构的自由度都等于 1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 ______。

A.0B.1C.2(4)原动件的自由度应为 ________。

A.-1B.+1C.0(5)基本杆组的自由度应为 ________。

A.-1B.+1C.0(6)理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮机构，其从动件的运动规律 _______。

A. 相同B. 不相同(7)滚子从动件盘形凸轮机构的滚子半径应 ______凸轮理论廓线外凸部分的最小曲率半径。

A. 大于B. 小于(8)直动平底从动件盘形凸轮机构的压力角 _______。

A. 永远等于0 度B. 等于常数C. 随凸轮转角而变化(9) 设计一直动从动件盘形凸轮，当凸轮转速及从动件运动规律V=V(S)不变时，若最大压力角由40 度减小到20 度时，则凸轮尺寸会_______。

A. 增大B. 减小C.不变(10)凸轮机构中从动件作等加速等减速运动时将产生 ______冲击。

A . 刚性 B.柔性 C. 无刚性也无柔性2.正误判断题：(1)机器中独立运动的单元体，称为零件。

(2)具有局部自由度和虚约束的机构，在计算机构的自由度时，应当首先除去局部自由度和虚约束。

(3)机构中的虚约束，如果制造、安装精度不够时，会成为真约束。

(4)任何具有确定运动的机构中，除机架、原动件及其相连的运动副以外的从动件系统的自由度都等于零。

(5)六个构件组成同一回转轴线的转动副，则该处共有三个转动副。

(6)当机构的自由度 F>0 ，且等于原动件数，则该机构即具有确定的相对运动。

快释放。

（7）机器中安装飞轮后，可以。

A．使驱动功与阻力功保持平衡；B．增大机器的转速；C．调节周期性速度波动；D．调节非周期性速度波动。

（8）在周期性速度波动中，一个周期内机器的盈亏功之和是。

A．大于0 B．小于0 C．等于0（9）有三个机构系统，它们主轴的ωmax和ωmin分别是：A．1025rad/s，975rad/s；B．512.5rad/s，487.5md/s；C．525rad/s，475rad/s。

其中，运转最不均匀的是，运转最均匀的是。

（10）下列说法中，正确的是。

A．机械的运转速度不均匀系数的许用值[δ]选得越小越好，因为这样可以使机械的速度波动较小；B．在结构允许的条件下，飞轮一般装在高速轴上；C．在结构允许的条件下，飞轮一般装在低速轴上；D．装飞轮是为了增加机械的重量，从而使机械运转均匀。

（11）一机器的能量指示图如图所示，最大盈亏功为。

A．70J；B．50J；C．120J；D．60J。

7-3 判断题（1）等效力矩是加在等效构件上的真实力矩，它等于加在机械系统各构件上诸力矩合力矩。

( )（2）在稳定运转状态下机构的周期性速度波动也可用调速器调节。

( )（3）机械系统的等效力矩等于该系统中所有力矩的代数和。

( )（4）在周期性速度波动的机器中，飞轮一般是安装在高速轴上；假如把飞轮安装在低速轴上，也能起到调速作用。

( )7-4 如图所示为一机床工作台的传动系统，设已知各齿轮的齿数，齿轮3的分度圆半径r3，各齿轮的转动惯量J1、J2、J2′、J3，因为齿轮1直接装在电动机轴上，故J1中包含了电动机转子的转动惯量，工作台和被加工零件的重量之和为G。

当取齿轮1为等效构件时，试求该机械系统的等效转动惯量J e。

解：想一想：①何谓等效构件？何谓等效力和等效力矩？何谓等效质量与等效转动惯量？②为什么要建立机器等效力学模型？建立时应遵循的原则是什么？建立机器等效力学模型的意义何在？7-5 图示的导杆机构中，已知l AB=100mm，ϕ1=90°，ϕ3=30°；导杆3对轴C的转动惯量J C=0.016 kg·m2，其他构件的质量和转动惯量均忽略不计；作用在导杆3上的阻力矩M3=10N·m。

模拟试题八（机械原理A）一、判断题（10分）[对者画√，错者画×]1、对心曲柄滑块机构都具有急回特性。

（）2、渐开线直齿圆柱齿轮的分度圆与节圆相等。

（）3、当两直齿圆柱齿轮的安装中心距大于标准中心距时，为保证无侧隙啮合，应采用正传动。

（）4、凸轮机构中当从动件的速度有有限量突变时，存在柔性冲击。

（）5、用飞轮调节周期性速度波动时，可将机械的速度波动调为零。

（）6、动平衡的转子一定满足静平衡条件。

（）7、斜齿圆柱齿轮的法面压力角大于端面压力角。

（）8、加工负变位齿轮时,齿条刀具的分度线应向远离轮坯的方向移动。

( )9、在铰链四杆机构中，固定最短杆的邻边可得曲柄摇杆机构。

（）10、平底直动从动件盘状凸轮机构的压力角为常数。

（）二、填空题（10分）1、机构具有确定运动的条件为________________________。

2、平面八杆机构共有_________瞬心。

3、渐开线齿廓上最大压力角在________圆上。

4、当行程速比系数K=1.5时，机构的极位夹角θ=__________。

5、举出两种可实现间歇运动的机构。

________________________。

6、偏置滚子（尖顶）直动从动件盘状凸轮机构的压力角表达式tgα=______。

7、渐开线齿轮的齿廓形状与哪些参数有关？_____________。

8、机械中安装飞轮的目的是_____________。

9、直齿圆锥齿轮的当量齿数Zv=__________。

10、在连杆机构中处于死点位置的γ=__________；α=__________。

三、简答题（10分）1、为了实现定传动比传动，对齿轮轮廓曲线有什么要求？2、计算机构自由度时有哪些注意事项？3、计算混合轮系传动比有哪些步骤？4、铰链四杆机构中存在双曲柄的条件是什么？5、机构等效动力学模型中的四个等效量有哪些?分别是根据何种原理求得？四、计算如图8.1发动机配气机构的自由度。

（8分）图8.1图8.2五、在图示8.2的回归轮系中，已知：Z1=20，Z2=48，m1= m2=2mm，Z3=18，Z4=36，m3= m4=2.5mm该两对齿轮均为标准渐开线直齿圆柱齿轮，且安装中心距相等。

机械原理试卷合集（含参考答案）《机械原理试卷参考答案》（№1）一、填空题：（30分）1．机构中的速度瞬心是两构件上（相对速度）为零的重合点，它用于平面机构（速度）分析。

2．下列机构中，若给定各杆长度，以最长杆为连架杆时，第一组为（双摇杆机构）机构；第二组为（曲柄摇杆机构）机构。

ba c(1) a = 250 b = 200 c = 80 d = 100；(2) a = 90 b = 200 c = 210 d = 100 。

3.机构和零件不同，构件是（运动的单元），而零件是（制造的单元）。

4．凸轮的基圆半径越小，则机构尺寸（越大）但过于小的基圆半径会导致压力角（增大）。

5．用齿条型刀具范成法切制渐开线齿轮时，为使标准齿轮不发生根切，应使刀具的（齿顶线不超过极限啮合点）。

6．当要求凸轮机构从动件的运动没有冲击时，应选用（摆线运动）规律。

7．间歇凸轮机构是将（主动轮的连续转动）转化为（从动转盘的间歇）的运动。

8．刚性转子的平衡中，当转子的质量分布不在一个平面内时，应采用（动平衡）方法平衡。

其平衡条件为（∑M = O ；∑F = 0 ）。

1．9．机械的等效动力学模型的建立，其等效原则是：等效构件所具有的动能应（等于整个系统的总动能）。

等效力、等效力矩所作的功或瞬时功率应（等于整个系统的所有力，所有力矩所作的功或所产生的功率之和）。

10．平面机构结构分析中，基本杆组的结构公式是（3n = 2P L）。

而动态静力分析中，静定条件是（3n = 2P L）。

一、选择题：（20分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（B）。

A)增大； B)不变； C)减少。

2．为保证一对渐开线齿轮可靠地连续传动，应便实际啮合线长度（C）基圆齿距。

A)等于； B)小于； C)大于。

3．高副低代中的虚拟构件的自由度为（A）。

A) -1； B) +1 ； C) 0 ；4．压力角是在不考虑摩擦情况下，作用力与作用点的（B）方向的夹角。

机械原理综合测试卷Ⅰ一、填空题（每空1分，共10分）1. 机器中，零件是______的基本单元；构件是______的基本单元。

2. 齿轮、带轮等回转件的平衡属于______问题；电动机转子、机床主轴、滚筒等回转件的平衡属于______问题。

3. 等效转动惯量的等效条件是______；等效力矩的等效条件是______。

4. 下图为一对心曲柄滑块机构，若以滑块3为机架，则该机构转化为______机构；若以构件2为机架，则该机构转化为______机构；若以曲柄1为机架，则该机构转化为______机构。

试卷Ⅰ-一-4图5. 滚子推杆盘形凸轮机构中，凸轮的实际廓线是理论廓线的______曲线。

二、判断题（每题1分，共10分）（认为正确的在题末括号中打√，否则打×）1. 机构的自由度就是构件的自由度。

（ ）2. 在转动副中，设外加驱动力为一单力F ，则不论F 切于摩擦圆还是作用于摩擦圆之外，总反力R F 都恒切于摩擦圆。

（ ）3. 为了调节机器运转的速度波动，在一部机器中可能需要既安装飞轮又安装调速器。

（ ）4. 铰链四杆机构中，若有曲柄，曲柄不一定是最短杆。

（ ）5. 四杆机构顶死在死点不能运动是由机构自锁造成的。

（ ）6. 要想改善凸轮机构的受力状况，应适当减小凸轮的基圆半径。

（ ）7. 平底与推杆导路垂直的对心直动平底推杆盘形凸轮机构的压力角始终为o0。

（ ）8. 渐开线齿轮分度圆上压力角的变化，对齿廓的形状有影响。

（ ）9. 正传动中的一对齿轮必定都是正变位齿轮。

（ ）10. 斜齿轮的端面模数大于法面模数。

（ ）三、选择题（每题2分，共20分）（选一正确答案，将其序号填入题中空格处）1. 当机构中原动件数目______机构自由度数时，该机构具有确定的相对运动。

A. 小于B. 等于C. 大于D. 大于或等于2. 速度瞬心是两个作平面运动构件______的重合点。

A. 瞬时绝对速度相等B. 瞬时绝对速度相等且为零C. 瞬时绝对速度相等且不为零3. 从效率的观点来看，机械自锁的条件是其效率______。

二、填空题16．槽轮机构的主要参数是 和 。

17．机械速度的波动可分为 和 两类。

18．轴向尺寸较大的回转件，应进行 平衡，平衡时要选择 个回转平面。

19．当一对齿轮的材料、齿数比一定时，影响齿面接触强度的几何尺寸参数主要是 和 。

20．直齿圆柱齿轮作接触强度计算时，取 处的接触应力为计算依据，其载荷由 对轮齿承担。

21．蜗杆传动作接触强度计算时，铝铁青铜ZCuAl10Fe 3制作的蜗轮，承载能力取决于抗 能力；锡青铜ZCuSn10P 1制作的蜗轮，承载能力取决于抗 能力。

22．若带传动的初拉力一定，增大 和 都可提高带传动的极限摩擦力。

23．滚子链传动中，链的 链速是常数，而其 链速是变化的。

24．轴如按受载性质区分，主要受 的轴为心轴，主要受 的轴为传动轴。

25．非液体摩擦滑动轴承进行工作能力计算时，为了防止过度磨损，必须使 ；而为了防止过热必须使 。

16．槽数z 拨盘圆销数K 17. 周期性 非周期性 18．动 两19. 分度圆直径d 1（或中心距a ） 齿宽b20. 节点 一 21. 胶合 点蚀22．包角1α 摩擦系数23. 平均 瞬时24．弯矩 扭矩25. [][]υυp p p p ≤≤三、分析题26． 图1所示链铰四杆机构中，各构件的长度为a =250mm,b =650mm,C =450mm,d =550mm 。

试问：该机构是哪种铰链四杆机构，并说明理由。

图1最短杆与最长杆长度之和（250+650）小于其余两杆长度之和（450+550），满足存在曲柄的必要条件，且最短杆为连架杆。

故该铰链四杆机构为曲柄摇杆机构。

27．图2所示展开式二级斜齿圆柱齿轮传动，I轴为输入轴，已知小齿轮1的转向n1和齿轮1、2的轮齿旋向如图所示。

为使中间轴II所受的轴向力可抵消一部分，试确定斜齿轮3的轮齿旋向，并在图上标出齿轮2、3所受的圆周力F t2、F t3和轴向力F a2、F a3的方向。

（垂直纸面的力，向纸内画稍，向纸外画⊙）27．答案参见第27题答案图斜齿轮3、4的轮齿旋向Ft2、Fa2、Ft3、Fa3的方向28．计算图3所示机构的自由度（若图中含有复合铰链、局部自由度和虚约束等情况时，应具体指出）。

第七章 机械的运转及其速度波动的调节1一般机械的运转过程分为哪三个阶段在这三个阶段中,输入功、总耗功、动能及速度之间的关系各有什么特点2为什么要建立机器等效动力学模型建立时应遵循的原则是什么3在机械系统的真实运动规律尚属未知的情况下，能否求出其等效力矩和等效转动惯量为什么4飞轮的调速原理是什么为什么说飞轮在调速的同时还能起到节约能源的作用 5何谓机械运转的"平均速度"和"不均匀系数"6飞轮设计的基本原则是什么为什么飞轮应尽量装在机械系统的高速轴上系统上装上飞轮后是否可以得到绝对的匀速运动7机械系统在加飞轮前后的运动特性和动力特性有何异同（比较主轴的ωm ，ωmax ，选用的原动机功率、启动时间、停车时间，系统中主轴的运动循环周期、系统的总动能） 8何谓最大盈亏功如何确定其值9如何确定机械系统一个运动周期最大角速度Wmax 与最小角速度Wmin 所在位置 10为什么机械会出现非周期性速度波动，如何进行调节 11机械的自调性及其条件是什么 12离心调速器的工作原理是什么13对于周期性速度波动的机器安装飞轮后，原动机的功率可以比未安装飞轮时 。

14 若不考虑其他因素，单从减轻飞轮的重量上看，飞轮应安装在 轴上。

15大多数机器的原动件都存在运动速度的波动，其原因是驱动力所作的功与阻力所作的 功 保持相等。

16机器等效动力学模型中的等效质量（转动惯量）是根据系统总动能 的原则进行转化的，因而它的数值除了与各构件本身的质量（转动惯量）有关外，还与构件 的 有关。

17当机器中仅包含速比为 机构时，等效动力学模型中的等效质量（转动惯量）是常数；若机器中包含 自由度的机构时，等效质量（转动惯量）是机构位置的函数。

18 图示行星轮系中,各轮质心均在其中心轴线上，已知J 1001=.kg ⋅m 2,J 2004=.kg ⋅m 2，J 2001'.=kg ⋅m 2，系杆对转动轴线的转动惯量J H =018.kg ⋅m 2，行星轮质量m 2=2kg ，m 2'=4kg ，0.3H l =m ，13H i =-，121i =-。

WORD格式可编辑2013年机械原理自测题（一）一．判断题（正确的填写“T”，错误的填写“F”）（20分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。

（ F ）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。

（ T ）3、在平面机构中，一个高副引入二个约束。

（ F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T ）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

（ F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

（ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

（ T ）8、任何机构的从动件系统的自由度都等于零。

（ T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。

（ F ）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

（ F ）二、填空题。

（10分）1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。

2、对心曲柄滑块机构的极位夹角等于（0 ）所以（没有）急回特性。

3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于1 ）。

4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。

5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）。

三、选择题（10分）1、齿轮渐开线在（）上的压力角最小。

A ）齿根圆； B）齿顶圆； C）分度圆； D）基圆。

2、静平衡的转子（①）是动平衡的。

动平衡的转子（②）是静平衡的。

①A）一定； B）不一定； C）一定不。

机械原理考试试题一、（共18分）是非判断题（对的填T，错的填F）每小题一分1.平面运动副按其接触特性,可分成转动副与高副;( F )。

2平面四杆机构中，是否存在死点，取决于机架是否与连杆共线。

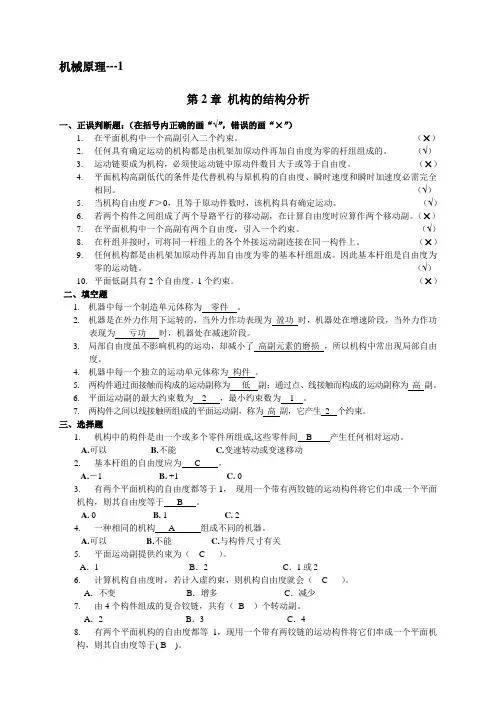

机械原理---1第2章机构的结构分析一、正误判断题：（在括号内正确的画“√”，错误的画“×”）1.在平面机构中一个高副引入二个约束。

（×）2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。

（√）3.运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。

（×）4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全相同。

（√）5.当机构自由度F＞0，且等于原动件数时，该机构具有确定运动。

（√）6.若两个构件之间组成了两个导路平行的移动副，在计算自由度时应算作两个移动副。

（×）7.在平面机构中一个高副有两个自由度，引入一个约束。

（√）8.在杆组并接时，可将同一杆组上的各个外接运动副连接在同一构件上。

（×）9.任何机构都是由机架加原动件再加自由度为零的基本杆组组成。

因此基本杆组是自由度为零的运动链。

（√）10.平面低副具有2个自由度，1个约束。

（×）二、填空题1.机器中每一个制造单元体称为零件。

2.机器是在外力作用下运转的，当外力作功表现为盈功时，机器处在增速阶段，当外力作功表现为亏功时，机器处在减速阶段。

3.局部自由度虽不影响机构的运动，却减小了高副元素的磨损，所以机构中常出现局部自由度。

4.机器中每一个独立的运动单元体称为构件。

5.两构件通过面接触而构成的运动副称为低副；通过点、线接触而构成的运动副称为高副。

6.平面运动副的最大约束数为 2 ，最小约束数为1。

7.两构件之间以线接触所组成的平面运动副，称为高副，它产生2 个约束。

三、选择题1.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生任何相对运动。

A.可以B.不能C.变速转动或变速移动2.基本杆组的自由度应为 C 。

A.－1B. +1C. 03.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。
