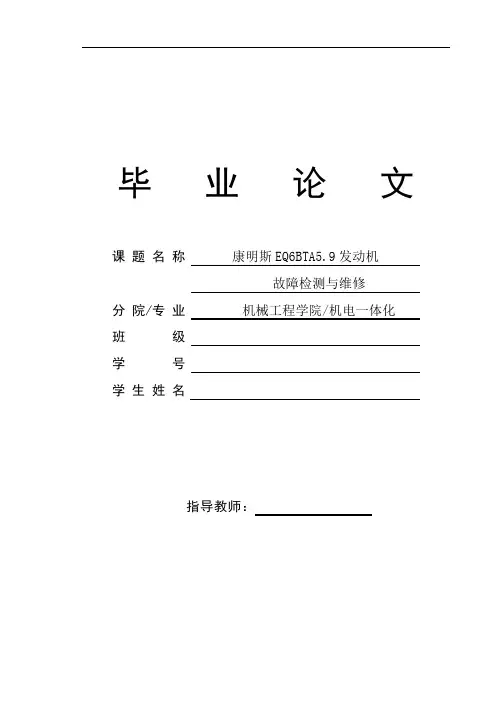

毕业论文课题名称康明斯EQ6BTA5.9发动机故障检测与维修分院/专业机械工程学院/机电一体化班级学号学生姓名指导教师：毕业设计（论文）报告纸┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊摘要随着现代经济生活的发展，人们的生活水平的日渐提高，汽车已经非常普及，许多中国家庭实现了汽车梦，它已经不仅仅是出行工具简单范畴，甚至成为一个人的社会地位、声望的象征。

在汽车族生活中对汽车的关注非常高，同时发动机又是汽车的关键部分，了解汽车发动机的日常维护与保养至关重要，因为发动机的好坏直接影响的汽车的使用及寿命，只有这样才能有效的利用汽车，节约能源减少不必要的浪费。

本课题研究的是康明斯EQ6BTA5.9发动机的结构、设备维护与保养，在第2章节康明斯EQ6BTA5.9发动机的基本介绍中分别介绍了发动机的组成结构和工作原理以及技术参数。

在第3章节康明斯柴油发动机的维修中，主要讲述了发动机故障维修步骤及方法分析，以及在实习过程中遇到的故障案例进行的检修分析，以致最终解决问题，对以后遇到的发动机的故障的排除有一定的参考作用。

在第4章节中介绍康明斯发动机保养与维护目的意义，具体内容及相关规定。

现代汽车在分析发动机的故障时，一定要了解发动机的结构、组成及工作原理，以及各种常见故障的现象、原因和排除方法等。

关键词：发动机；组成；工作原理；保养；故障；检修毕业设计（论文）报告纸┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊AbstractWith the development of modern economic life, people's living standards rising, the car has been very popular, many Chinese families to achieve the dream car, it has been more than just a simple travel tools category, and even become a person's social status, a symbol of prestige . In the Motor Trend Car of concern for life is very high, while the car engine is a critical part of understanding Car Engine daily care and maintenance is essential, because the engine will have a direct impact on the use and life of the car, the only way to effective use of the car, to reduce unnecessary waste of energy saving。

120kw东风康明斯柴油发电机组技术参数
机组型号YZ120C生产厂家翼中动力
常用功率（kw）120备用功率（kw）140
额定输出电流（A）216 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)216
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2350*1000*1400重量（kg）1260
柴油机品牌东风康明斯发动机有限公司
型号6BTAA5.9-G12 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压&空空中冷气缸数 6
汽缸总排量（L） 5.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）102*120压缩比17.3:1。

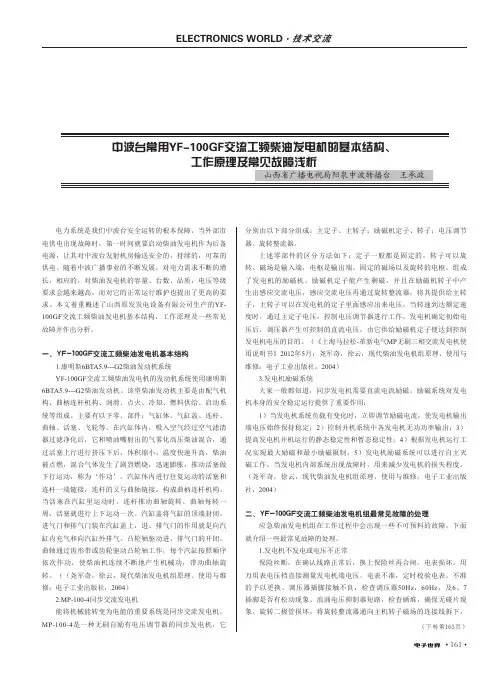

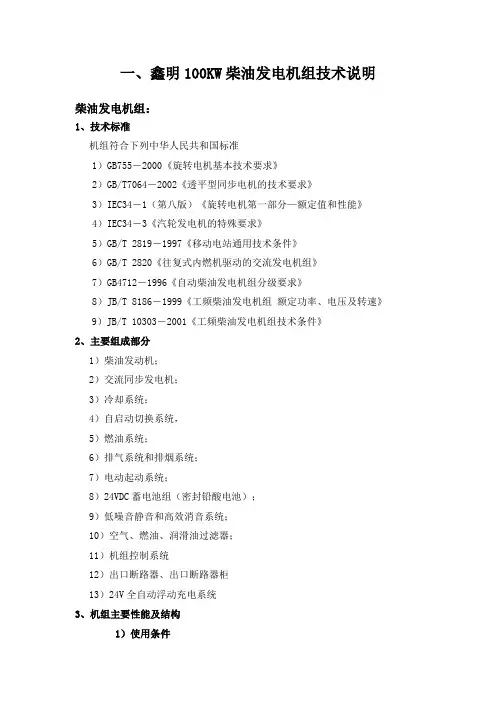

中波台常用YF-100GF交流工频柴油发电机的基本结构、电力系统是我们中波台安全运转的根本保障，当外部市电供电出现故障时，第一时间就要启动柴油发电机作为后备电源，让其对中波台发射机房输送安全的，持续的，可靠的供电。

随着中波广播事业的不断发展，对电力需求不断的增长，相应的，对柴油发电机的容量、台数、品质，电压等级要求会越来越高，而对它的正常运行维护也提出了更高的要求。

本文着重概述了山西原发发电设备有限公司生产的YF-100GF交流工频柴油发电机基本结构，工作原理及一些常见故障并作出分析。

一、YF-100GF交流工频柴油发电机基本结构1.康明斯6BTA5.9---G2柴油发动机系统YF-100GF交流工频柴油发电机的发动机系统使用康明斯6BTA5.9---G2柴油发动机。

该型柴油发动机主要是由配气机构、曲柄连杆机构、润滑、点火、冷却、燃料供给、启动系统等组成。

主要有以下零、部件：气缸体、气缸盖、连杆、曲轴、活塞、飞轮等。

在汽缸体内，吸入空气经过空气滤清器过滤净化后，它和喷油嘴射出的气雾化高压柴油混合，通过活塞上行进行挤压下后，体积缩小，温度快速升高，柴油被点燃，混合气体发生了剧烈燃烧，迅速膨胀，推动活塞做下行运动，称为‘作功’。

汽缸体内进行往复运动的活塞和连杆一端链接，连杆的又与曲轴链接，构成曲柄连杆机构。

当活塞在汽缸里运动时，连杆推动曲轴旋转。

曲轴每转一周，活塞就进行上下运动一次。

汽缸盖将气缸的顶端封闭，进气门和排气门装在汽缸盖上，进、排气门的作用就是向汽缸内充气和向汽缸外排气。

凸轮轴驱动进、排气门的开闭，曲轴通过齿形带或齿轮驱动凸轮轴工作，每个汽缸按照顺序依次作功，使柴油机连续不断地产生机械功，带动曲轴旋转。

（（尧军奇，徐云，现代柴油发电机组原理、使用与维修：电子工业出版社，2004）2.MP-100-4同步交流发电机能将机械能转变为电能的重要系统是同步交流发电机。

MP-100-4是一种无刷自励有电压调节器的同步发电机，它分别由以下部分组成：主定子、主转子；励磁机定子、转子；电压调节器、旋转整流器。

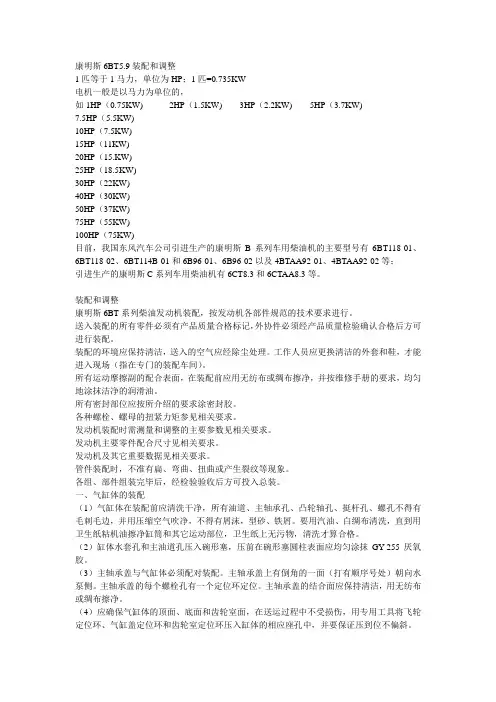

康明斯6BT5.9装配和调整1匹等于1马力，单位为HP；1匹=0.735KW电机一般是以马力为单位的，如1HP（0.75KW) 2HP（1.5KW) 3HP（2.2KW) 5HP（3.7KW)7.5HP（5.5KW)10HP（7.5KW)15HP（11KW)20HP（15.KW)25HP（18.5KW)30HP（22KW)40HP（30KW)50HP（37KW)75HP（55KW)100HP（75KW)目前，我国东风汽车公司引进生产的康明斯B系列车用柴油机的主要型号有6BT118-01、6BT118-02、6BT114B-01和6B96-01、6B96-02以及4BTAA92-01、4BTAA92-02等；引进生产的康明斯C系列车用柴油机有6CT8.3和6CTAA8.3等。

装配和调整康明斯6BT系列柴油发动机装配，按发动机各部件规范的技术要求进行。

送入装配的所有零件必须有产品质量合格标记，外协件必须经产品质量检验确认合格后方可进行装配。

装配的环境应保持清洁，送入的空气应经除尘处理。

工作人员应更换清洁的外套和鞋，才能进入现场（指在专门的装配车间）。

所有运动摩擦副的配合表面，在装配前应用无纺布或绸布擦净，并按维修手册的要求，均匀地涂抹洁净的润滑油。

所有密封部位应按所介绍的要求涂密封胶。

各种螺栓、螺母的扭紧力矩参见相关要求。

发动机装配时需测量和调整的主要参数见相关要求。

发动机主要零件配合尺寸见相关要求。

发动机及其它重要数据见相关要求。

管件装配时，不准有扁、弯曲、扭曲或产生裂纹等现象。

各组、部件组装完毕后，经检验验收后方可投入总装。

一、气缸体的装配（1）气缸体在装配前应清洗干净，所有油道、主轴承孔、凸轮轴孔、挺杆孔、螺孔不得有毛刺毛边，并用压缩空气吹净，不得有屑沫，型砂、铁屑。

要用汽油、白绸布清洗，直到用卫生纸粘机油擦净缸筒和其它运动部位，卫生纸上无污物，清洗才算合格。

（2）缸体水套孔和主油道孔压入碗形塞，压前在碗形塞圆柱表面应均匀涂抹GY-255厌氧胶。
