贝塞尔曲线计算

贝塞尔曲线坐标算法

1. 什么是贝塞尔曲线？

贝塞尔曲线是一种数学函数，用于描述平滑的曲线形状。它由两个或多个控制点组成，通过这些控制点来确定曲线的形状和路径。贝塞尔曲线最常见的应用是在计算机图形学中，用于绘制平滑的曲线和路径。

2. 贝塞尔曲线的分类

根据控制点的数量，贝塞尔曲线可以分为以下几类：

• 二次贝塞尔曲线：由两个控制点确定，路径为一条平滑弯曲的直线。

• 三次贝塞尔曲线：由三个控制点确定，路径为一条平滑弯曲的曲线。

• 高阶贝塞尔曲线：由四个或更多个控制点确定。

在本文中，我们将重点讨论二次和三次贝塞尔曲线。

3. 贝塞尔曲线坐标算法

3.1 二次贝塞尔曲线

二次贝塞尔曲线由起始点P0、控制点P1和结束点P2确定。要计算二次贝塞尔曲线上的点坐标，可以使用以下公式：

B(t) = (1 - t)^2 * P0 + 2 * (1 - t) * t * P1 + t^2 * P2

其中，t的取值范围为0到1。当t为0时，B(t)等于起始点P0；当t为1时，B(t)等于结束点P2。

3.2 三次贝塞尔曲线

三次贝塞尔曲线由起始点P0、控制点P1、控制点P2和结束点P3确定。要计算三次贝塞尔曲线上的点坐标，可以使用以下公式：

B(t) = (1 - t)^3 * P0 + 3 * (1 - t)^2 * t * P1 + 3 * (1 - t) * t^2 * P2 + t^3

* P3

同样地，t的取值范围为0到1。当t为0时，B(t)等于起始点P0；当t为1时，B(t)等于结束点P3。 4. 应用示例

4.1 绘制二次贝塞尔曲线

假设我们有一个起始点P0(100, 100)，一个控制点P1(200, 50)，和一个结束点P2(300, 100)。我们想要绘制一条连接这三个点的二次贝塞尔曲线。

首先，我们需要确定曲线上的一系列点。可以选择一个步长值，例如0.01，然后使用上述公式计算每个t值对应的坐标点。在这个例子中，t的取值范围为0到1，所以我们可以从0开始，每次增加0.01，直到达到1。

一阶贝塞尔曲线公式(一)

一阶贝塞尔曲线公式

一阶贝塞尔曲线是计算机图形学中常用的曲线形状。它由两个控制点定义，一个是起始点P0，一个是结束点P1。根据这两个点的坐标信息，可以计算出曲线上的任意点。

公式

一阶贝塞尔曲线的公式可以用以下方式表示：

P(t) = (1 - t) * P0 + t * P1

其中，P(t) 表示曲线上的点，t 是参数（取值范围介于0到1之间），P0 是起始点的坐标，P1 是结束点的坐标。

举例说明

以一条直线为例，假设起始点P0的坐标为(0, 0)，结束点P1的坐标为(1, 1)。我们可以使用一阶贝塞尔曲线公式计算出该直线上的任意点。

当参数t取值为0时，计算得到的点为：

P(0) = (1 - 0) * (0, 0) + 0 * (1, 1) = (0, 0)

当参数t取值为1时，计算得到的点为：

P(1) = (1 - 1) * (0, 0) + 1 * (1, 1) = (1, 1) 我们可以看到，当参数t在0到1之间变化时，计算得到的点会沿着直线从起始点到结束点依次移动。

总结

一阶贝塞尔曲线是一种简单而常用的曲线形状，只需要两个控制点就可以定义曲线。通过一阶贝塞尔曲线公式，可以计算出曲线上的任意点。这种曲线常用于计算机图形学中的线条绘制、形状变换等领域。

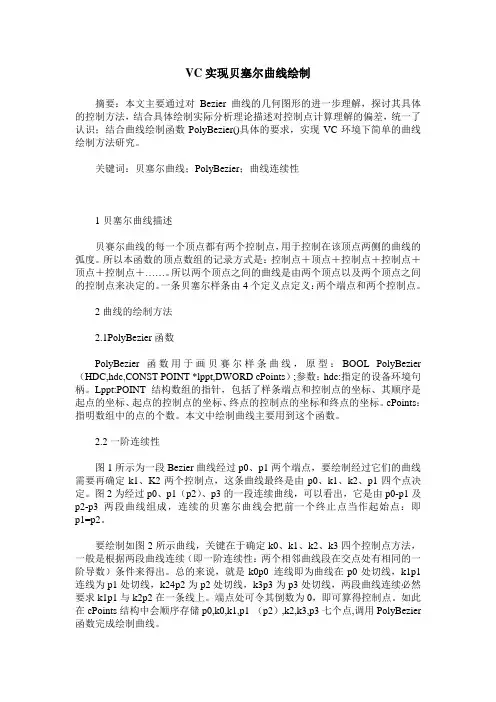

VC实现贝塞尔曲线绘制

摘要：本文主要通过对Bezier曲线的几何图形的进一步理解，探讨其具体的控制方法，结合具体绘制实际分析理论描述对控制点计算理解的偏差，统一了认识；结合曲线绘制函数PolyBezier()具体的要求，实现VC环境下简单的曲线绘制方法研究。

关键词：贝塞尔曲线；PolyBezier；曲线连续性

1贝塞尔曲线描述

贝赛尔曲线的每一个顶点都有两个控制点，用于控制在该顶点两侧的曲线的弧度。所以本函数的顶点数组的记录方式是：控制点＋顶点＋控制点＋控制点＋顶点＋控制点＋……。所以两个顶点之间的曲线是由两个顶点以及两个顶点之间的控制点来决定的。一条贝塞尔样条由4个定义点定义：两个端点和两个控制点。

2曲线的绘制方法

2.1PolyBezier函数

PolyBezier函数用于画贝赛尔样条曲线，原型：BOOL PolyBezier（HDC,hdc,CONST POINT *lppt,DWORD cPoints）;参数：hdc:指定的设备环境句柄。Lppt:POINT结构数组的指针，包括了样条端点和控制点的坐标、其顺序是起点的坐标、起点的控制点的坐标、终点的控制点的坐标和终点的坐标。cPoints：指明数组中的点的个数。本文中绘制曲线主要用到这个函数。

2.2一阶连续性

图1所示为一段Bezier曲线经过p0、p1两个端点，要绘制经过它们的曲线需要再确定k1、K2两个控制点，这条曲线最终是由p0、k1、k2、p1四个点决定。图2为经过p0、p1（p2）、p3的一段连续曲线，可以看出，它是由p0-p1及p2-p3两段曲线组成，连续的贝塞尔曲线会把前一个终止点当作起始点：即p1=p2。

要绘制如图2所示曲线，关键在于确定k0、k1、k2、k3四个控制点方法，一般是根据两段曲线连续（即一阶连续性：两个相邻曲线段在交点处有相同的一阶导数）条件来得出。总的来说，就是k0p0 连线即为曲线在p0处切线，k1p1连线为p1处切线，k24p2为p2处切线，k3p3为p3处切线，两段曲线连续必然要求k1p1与k2p2在一条线上。端点处可令其倒数为0，即可算得控制点。如此在cPoints结构中会顺序存储p0,k0,k1,p1 （p2）,k2,k3,p3七个点,调用PolyBezier函数完成绘制曲线。

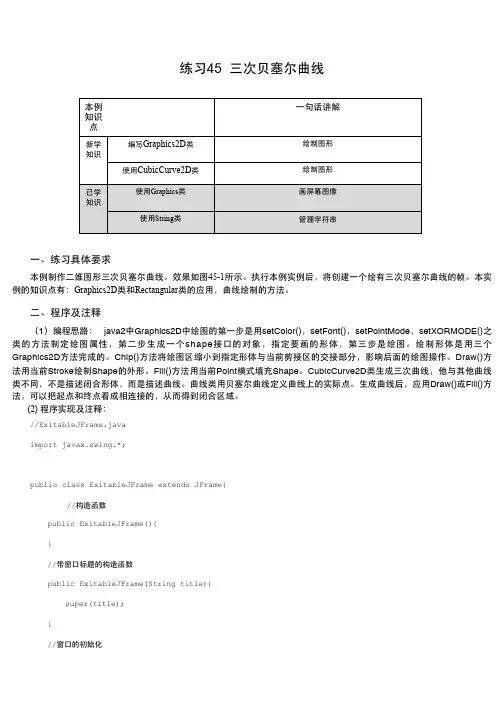

练习45 三次贝塞尔曲线

一、练习具体要求本例制作二维图形三次贝塞尔曲线。效果如图45-1所示。执行本例实例后，将创建一个绘有三次贝塞尔曲线的帧。本实例的知识点有：Graphics2D类和Rectangular类的应用，曲线绘制的方法。

二、程序及注释

（1）编程思路： java2中Graphics2D中绘图的第一步是用setColor()，setFont()，setPointMode，setXORMODE()之类的方法制定绘图属性，第二步生成一个shape接口的对象，指定要画的形体，第三步是绘图。绘制形体是用三个Graphics2D方法完成的。Chip()方法将绘图区缩小到指定形体与当前剪接区的交接部分，影响后面的绘图操作。Draw()方法用当前Stroke绘制Shape的外形。Fill()方法用当前Point模式填充Shape。CubicCurve2D类生成三次曲线，他与其他曲线类不同，不是描述闭合形体，而是描述曲线。曲线类用贝塞尔曲线定义曲线上的实际点。生成曲线后，应用Draw()或Fill()方法，可以把起点和终点看成相连接的，从而得到闭合区域。 (2) 程序实现及注释：//ExitableJFrame.java

import javax.swing.*;

public class ExitableJFrame extends JFrame{

//构造函数public ExitableJFrame(){

}

//带窗口标题的构造函数public ExitableJFrame(String title){

super(title);

}

//窗口的初始化本例知识点一句话讲解

新学知识编写Graphics2D类绘制图形

使用CubicCurve2D类绘制图形

已学知识使用Graphics类画屏幕图像

使用String类管理字符串

protected void frameInit(){

super.frameInit();

setDefaultCloseOperation(EXIT_ON_CLOSE);
