锅炉空气预热器安装方案

1 .适用范围

本作业指导书适用于燃煤发电机组工程锅炉空气预热器安装。

2 .编制依据

2.1 《燃煤发电机组工程施工组织设计》及《燃煤发电机组工程锅炉专业施工组织设计》

2.2《空气预热器设备图纸》

2.3 《电力建设施工质量验收及评价规程》（第2部分：锅炉机组） DL/T 5210.2—2009

2.4《电力建设施工质量验收及评价规程》（第7部分：焊接）DL/T5210.7-2010

2.5 《电力建设施工技术规范》（第2部分：锅炉机组）DL5190.2-2012

2.6 《火力发电厂焊接技术规程》DL/T869-2012

2.7 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002

2.8《工程建设标准强制性条文》（电力工程部分）2011版（第一篇）火力发电工程

2.9 管理手册和程序文件

2.10 《施工现场临时用电安全技术规范》JGJ-46-2005

3 .工程概况及主要工程量

3.1 工程概况

燃煤发电机组工程2X1000MW燃煤汽轮发电机组的锅炉为超超临界参数变压运行 螺旋管圈水冷壁直流炉，单炉膛、二次再热、采用四角切圆燃烧方式、平衡通风、固态 排渣、全钢悬吊结构塔式、露天布置燃煤锅炉。锅炉型号为SG2710/33.03-M7050。

炉后配备两台34.5VI（T）-2600（106"）SMRC空气预热器，为垂直轴受热面回转式， 三分仓结构，对称布置于锅炉炉后的钢结构上。回转式空气预热器是热交换器。它是 由上下连接板、刚性环、转子、传热元件、三向密封、外壳、主支座、副支座、传动装 置、上下轴承和附件等组成。下连接板中的冷端中间梁 、主支座和副支座，是支撑整 个预热器重量的主要构件。尤其是冷端中间梁，约支承整个预热器90%的重量。转子是 由多个扇形模块组成，它是装载传热元件的重要构件。传热元件是由传热波形薄板组成， 并由框架固定而成，是热交换的主要构件。三向密封，是指径向、轴向和周向密封。它 们由径向密封片与扇形板、轴向密封片与轴向圆弧板以及旁路密封片与转子密封角钢组 成。是阻止空气向烟气泄漏的主要构件。上下轴承分别是指导向轴承和支承轴承。它们 是传递来自转子径向力和重力，并产生滚动磨檫的构件。传动装置是维持转子旋转的动 力构件 。上下连接板、刚性环和外壳构成烟、空气通道，防止烟气外泄。

山西华能预社电厂二期扩建工程 2#锅炉空气预热器安装

1 控号： 文件编号：Q/DDE-榆社.锅炉-IW004-2003

东北电业管理局第二工程公司

作 业 指 导 书

工程名称： 华能榆社发电厂二期扩建工程2#机组

作业项目： 空气预热器安装

生产经理批准： 历森 日 期： 2003.6.5

总工程师批准： 日 期：

质检部门审核： 王强 日 期： 2003.6.5

安监部门审核： 马志强 日 期： 2003.6.5

工程部门审核： 郑恩来 日 期： 2003.6.5

编 制： 李玉凯 日 期： 2003.6.2

编制部门审核： 陈晓皓 日 期： 2003.6.4

编制单位：锅炉工地 山西华能预社电厂二期扩建工程 2#锅炉空气预热器安装

2 2#锅炉空气预热器安装作业指导书

一. 工程概况及工程量：

（一） 工程概况：

山西华能榆社电厂二期扩建工程，2#锅炉设计为 1053t/h煤粉锅炉，与锅炉配套的空气预热器是上海锅炉厂引用美国空气预热器公司的技术设计并制造的容克式回转空气预热，型号为：2-29-VI（T）-2083SMRC；见下立体图示：

二次风出口烟气入口一次风出口12.17钢结构平台冷端一次风梁冷端连接板中间梁主支座圆外壳副支座热端刚性环冷端刚性环热端一次风梁拉紧环热端连接板中间梁 山西华能预社电厂二期扩建工程 2#锅炉空气预热器安装

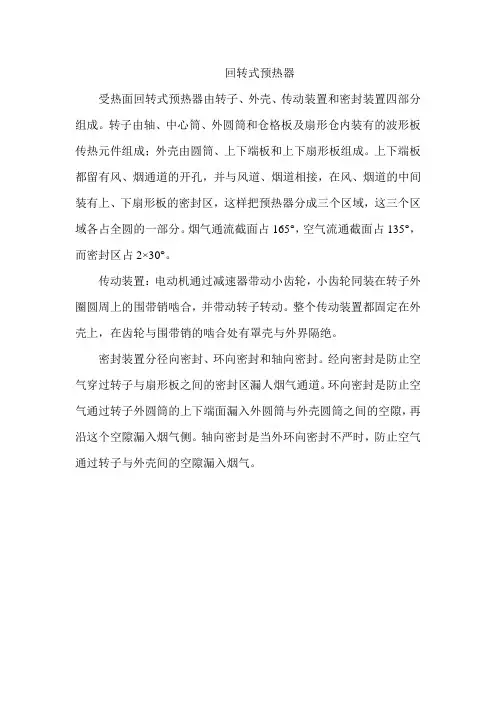

回转式预热器

受热面回转式预热器由转子、外壳、传动装置和密封装置四部分组成。转子由轴、中心筒、外圆筒和仓格板及扇形仓内装有的波形板传热元件组成；外壳由圆筒、上下端板和上下扇形板组成。上下端板都留有风、烟通道的开孔，并与风道、烟道相接，在风、烟道的中间装有上、下扇形板的密封区，这样把预热器分成三个区域，这三个区域各占全圆的一部分。烟气通流截面占165°，空气流通截面占135°，而密封区占2×30°。

传动装置：电动机通过减速器带动小齿轮，小齿轮同装在转子外圈圆周上的围带销啮合，并带动转子转动。整个传动装置都固定在外壳上，在齿轮与围带销的啮合处有罩壳与外界隔绝。

密封装置分径向密封、环向密封和轴向密封。经向密封是防止空气穿过转子与扇形板之间的密封区漏人烟气通道。环向密封是防止空气通过转子外圆筒的上下端面漏入外圆筒与外壳圆筒之间的空隙，再沿这个空隙漏入烟气侧。轴向密封是当外环向密封不严时，防止空气通过转子与外壳间的空隙漏入烟气。

空预器安装施工方案

在空气净化领域，空预器是一种重要的设备，用于净化工业废气中的颗粒物和污染物。其正确的安装施工方案对于设备的性能和寿命有着重要的影响。

设备位置选择

在安装空预器之前，需要选择一个合适的位置，这个位置需要考虑以下几个因素：

• 工作环境：空气净化设备需要与生产设备相连通，不要影响生产效率；

• 安全因素：应选择离生产设备远离火源的位置，避免设备在工作过程中受到火灾等危险因素的影响；

• 维护方便：选择位置应考虑到设备的维护和清洁，便于维修人员进行维护操作。

设备安装步骤

步骤一：清理施工现场

在安装空预器之前，需要清理安装现场，确保工作环境整洁，避免施工过程中出现杂物干扰。同时，对施工现场进行标识，确保安全施工。

步骤二：设备就位

根据设备的设计图纸和相关要求，将空预器就位，确保设备的安装位置正确。在将设备安装在支架上时，注意支架的牢固性和稳定性。

步骤三：连接管道

将空预器与生产设备的排气管道连接起来，在连接管道时，确保管道连接紧密，避免漏气问题的发生。同时，需要注意管道的走向和斜度，确保排气畅通。

步骤四：固定设备

在设备就位后，将设备固定在支架上，确保设备的稳定性。在固定设备时，需使用专用的螺栓和螺母，确保固定牢固。

步骤五：接通电源

在完成设备的安装和固定后，接通设备的电源，进行设备的测试和调试。检查设备是否正常运转，确保设备安装施工无误。 安装注意事项

• 安装人员需穿戴工作服和安全帽等必要的劳动防护用品，确保安全施工；

• 安装空预器过程中，需注意设备的重心平衡，避免设备倾斜导致安装失败；

• 在施工过程中，应严格按照设计图纸和施工方案的要求进行，确保设备的安装正确无误；

• 安装完成后，应进行设备的功能测试，确保设备正常运转。

总结

空预器作为工业废气处理设备，其安装施工方案直接关系到设备的性能和寿命。因此，在安装空预器时，需严格
