1 第2讲 等高线地形图
一、选择题(每小题4分，共44分)
(2018·江西九校联考)赣州市某垂钓爱好者，于2016年暑假下午自驾去附近水库垂钓。在途中休息时，用手机拍到一张库区附近路边的凸面镜图片。图1为水库附近等高线地形图(等高距为10米)，图2为手机拍摄到的凸面镜里的景观图。据此回答1～3题。
1．图示地区最大的高差为( )
A．22米 B．32米
C．42米 D．52米
2．拍摄到的凸面镜最可能的位置是在( )
A．甲 B．乙
C．丙 D．丁
3．凸面镜里面面包车正驶向( )
A．东南 B．东北
C．西北 D．西南
解析：解答本题组关键在图中找出水库位置，应位于图示北部等高线稀疏处。据题干信息“某垂钓爱好者自驾去附近水库垂钓”，并结合图示信息，面包车应由左向右行驶。第1题，图中等高距为10米，图中最高处、最低处分别为140～150米，100～110米，所以区域高差介于30～50米之间。第2题，车辆应行驶在道路右侧，故图中面包车右侧有一独立小山，据此结合等高线图，选C。第3题，车辆由丙驶向丁方向，故正在向东南方向前进。
答案：1.C 2.C 3.A
(2017·怀化模拟)下图为某地等高线示意图。读图，完成4～5题。
4．该地最大相对高度可接近( ) 2 A．600米 B．650米
C．700米 D．800米
5．甲、乙间修建一条山区公路，比较合理的筑路方案是( )
A．方案1 B．方案2
C．方案3 D．方案4
解析：第4题，图示等高距为100米，图中海拔最高处是左下角山峰，海拔为700～800米。根据等高线递变规律可知，最低处在右上角，海拔为0～100米，则高差为600～800米，故该地最大相对高度可接近800米，D项正确。第5题，山区修建公路尽量少穿越等高线。甲、乙间修建一条山区公路，比较合理的筑路方案是方案3，穿越的等高线条数较少，坡度较小，故C正确。方案2在甲处基本垂直等高线，坡度太大，因此不合适；方案1在乙附近穿越等高线条数较多且密集，因此不合适；方案4沿线高差太大，且穿越等高线密集的陡坡，因此不合适。
专题课件
第2讲 等高线地形图
一、选择题(每小题4分，共44分)
(2018·南昌检测)图a是某区域等高线(单位：m)略图，图中公路(虚线)向偏北方向逐渐上升，桥梁下方河流水位为314 m。图b是盘山公路常用的凸面镜，用于视线受阻的情况下观察对向车辆。读图回答1～3题。
1．图中瀑布的落差可能是( )
A．15 m B．17 m
C．35 m D．37 m
2．图中阴影区域的坡度大小，由东南向西北( )
A．一直增大 B．一直减小
C．先增大后减小 D．先减小后增大
3．图中有必要设置凸面镜的地点是( )
A．① B．②
C．③ D．④
解析：第1题，图中等高距为10 m，瀑布处有320 m、330 m、340 m三条等高线相交，则瀑布落差大于20 m；图示瀑布上部最大海拔接近350 m，因桥梁处河流水位为314 m，则瀑布下部海拔高于314 m，故瀑布落差小于36 m；由以上分析可知C正确。第2题，图中①处与其西北方向的阴影区域都位于310 m和320 m两条等高线之间，同时可看出阴影区域由东南向西北方向这两条等高线间距越来越大，则表明沿该方向坡度逐渐减小，故B正确。第3题，图中②西侧距离山脊较近，因此公路会急转弯，视线会受到阻挡，凸面镜应设置在急转弯处。图示②位置为公路急转弯处，故B正确。
答案：1.C 2.B 3.B
下图为某地等高线地形图，一猎人欲到该地打猎，猎人熟悉动物习性，知道山羊喜欢在陡峻的山崖活动。读图完成4～5题。
4．猎人爬上山顶时，他可以看到的地点是( )
A．甲 B．乙
C．丙 D．丁
5．猎人想捕获山羊，可选择蹲守在( )
A．①处 B．②处
C．③处 D．④处
解析：第4题，图中的山峰海拔887 m，猎人站在山顶上向甲、乙、丙、丁四个地点看，甲处附近与山顶之间存在一高耸的地形，不能通视；乙处与山顶之间隔着一条山脊，不能通视；从丙处到山顶属于凹坡，能通视；从丁处到山顶属于凸坡，不能通视。第5题，分析图中的等高线分布特点可知，①处为山麓缓坡地带，③处为山谷，④处为山脊，②处有多条等高线重合，存在陡崖，地势陡峻，可能有山羊活动。

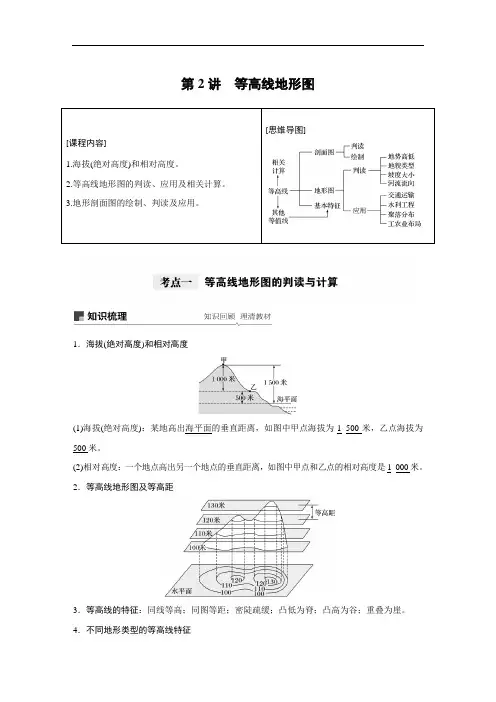

第2讲 等高线地形图
[课程内容]
1.海拔(绝对高度)和相对高度。
2.等高线地形图的判读、应用及相关计算。
3.地形剖面图的绘制、判读及应用。 [思维导图]
1．海拔(绝对高度)和相对高度
(1)海拔(绝对高度)：某地高出海平面的垂直距离，如图中甲点海拔为1_500米，乙点海拔为500米。
(2)相对高度：一个地点高出另一个地点的垂直距离，如图中甲点和乙点的相对高度是1_000米。
2．等高线地形图及等高距
3．等高线的特征：同线等高；同图等距；密陡疏缓；凸低为脊；凸高为谷；重叠为崖。
4．不同地形类型的等高线特征
类型
主要特征
平原 海拔一般在200米以下，等高线稀疏，地势平坦
山地 海拔一般在500米以上，相对高度大；等高线密集，地势起伏大。山脉处等高线多呈带状延伸
丘陵 海拔一般在500米以下，相对高度较小，地势起伏和缓
高原 海拔多在500米以上，顶部等高线稀疏，地势起伏小；边缘等高线密集，地势陡峭
盆地 周高中低，内部地势起伏较小，边缘地势陡峭
峡谷 两侧高，中部低，等高线密集，地势陡峭；峡谷两侧等高线呈对称分布
5.结合等高线地形图，判断地形部位
A．山顶，等高线闭合，中间高，四周低。
B．山谷，等高线向高处弯曲。
C．山脊，等高线向低处弯曲。
D．陡崖，不同的等高线重合。
E．鞍部，两侧均为闭合等高线，山谷的最高处，山脊的最低处。
F．洼地，等高线闭合，四周高，中间低。
拓展延伸
A′处的短线是示坡线，自等高线指向坡度降低的方向。
方法技巧
图中甲、乙两点的相对高度计算，适用“蝴蝶解法”，即下式中交叉相减。
6．坡的类型
(1)均匀坡 陡坡：等高线密集缓坡：等高线稀疏
(2)凸坡：等高线上疏下密，如甲、乙图所示。
(3)凹坡：等高线上密下疏，如丙、丁图所示。
7．等高线地形图中的相关计算
(1)两点间的相对高度
ΔH＝H高－H低
(n－1)d＜ΔH＜(n＋1)d
2021版高考地理突破大一轮人教版讲义：第一章 第2讲 第2课时 等高线地形图的应用
Word版含答案
姓名，年级：
时间：
2021版高考地理突破大一轮人教版讲义：第一章 第2讲 第2课时 等高线地形图的应用
Word版含答案(可编辑) 2021版高考地理突破大一轮人教版讲义：第一章 第2讲 第2课时 等高线地形图的应用
Word版含答案
第2课时 等高线地形图的应用
考点一 根据等高线地形图判断气候和河流特征
【例1】 ［2016·新课标全国Ⅰ,37（1）,6分］阅读图文材料,完成下列要求。
某科考队于8月考察堪察加半岛，考察中发现，堪察加半岛北部发育苔原，南部生长森林;东西向气候区域差异显著；大型植食性和肉食性野生动物数量较少，但冬眠、杂食性且善捕鱼的熊的数量较多；大量来自海洋的鲑鱼溯河流而上，成为熊的重要食物。下图示意堪察加半岛的地形。
说明堪察加半岛地形对气候区域差异的影响。(6分)
［解题能力培养］
2021版高考地理突破大一轮人教版讲义：第一章 第2讲 第2课时 等高线地形图的应用
Word版含答案
［尝试自解]
答案 山脉大致呈南北走向，阻挡季风，形成多雨区和雨影区，地形高差大，形成气候垂直差异。
[对接核心素养］
综合思维 地形、气候、植被之间关系分析。
区域认知 从文字可知该地为堪察加半岛地形区，从图示中认识该地经纬度位置、海陆位置。
1.判断气候特征及差异
判断
气候
特征 气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高，蒸发强;阴坡气温低，蒸发弱）等因素判断
判断气候差异 气温差异 求出高度差，再用气温垂直递减率（0.6 ℃/100 m)计算温度差，地势越高气温越低
降水差异 迎风坡降水多于背风坡
