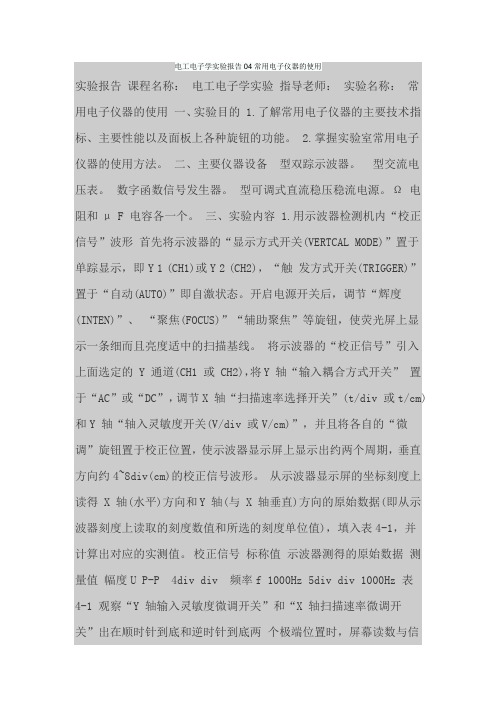

电工电子学实验报告04常用电子仪器的使用实验报告课程名称:电工电子学实验指导老师:实验名称:常用电子仪器的使用一、实验目的 1.了解常用电子仪器的主要技术指标、主要性能以及面板上各种旋钮的功能。
2.掌握实验室常用电子仪器的使用方法。
二、主要仪器设备型双踪示波器。
型交流电压表。
数字函数信号发生器。
型可调式直流稳压稳流电源。
Ω 电阻和μ F 电容各一个。
三、实验内容 1.用示波器检测机内“校正信号”波形首先将示波器的“显示方式开关(VERTCAL MODE)”置于单踪显示,即Y 1 (CH1)或Y 2 (CH2),“触发方式开关(TRIGGER)”置于“自动(AUTO)”即自激状态。
开启电源开关后,调节“辉度(INTEN)”、“聚焦(FOCUS)”“辅助聚焦”等旋钮,使荧光屏上显示一条细而且亮度适中的扫描基线。
将示波器的“校正信号”引入上面选定的 Y 通道(CH1 或 CH2),将Y 轴“输入耦合方式开关” 置于“AC”或“DC”,调节X 轴“扫描速率选择开关”(t/div 或t/cm)和Y 轴“轴入灵敏度开关(V/div 或V/cm)”,并且将各自的“微调”旋钮置于校正位置,使示波器显示屏上显示出约两个周期,垂直方向约4~8div(cm)的校正信号波形。
从示波器显示屏的坐标刻度上读得 X 轴(水平)方向和Y 轴(与 X 轴垂直)方向的原始数据(即从示波器刻度上读取的刻度数值和所选的刻度单位值),填入表4-1,并计算出对应的实测值。
校正信号标称值示波器测得的原始数据测量值幅度U P-P 4div div 频率f 1000Hz 5div div 1000Hz 表4-1 观察“Y 轴输入灵敏度微调开关”和“X 轴扫描速率微调开关”出在顺时针到底和逆时针到底两个极端位置时,屏幕读数与信号标称值的差异(标称值指的信号源输出所表示的数值)。
体会测量时不将“微调”旋钮置于校正位置所造成的影响。
2.用示波器和交流毫伏表测量信号参数 (1)调节信号发生器的有关旋钮,使输出频率分别为 200Hz、1kHz、5kHz、10kHz,有效值等于 1V(用交流毫伏表测定)的正弦波,用示波器分别测量上述信号的频率,将测得的数据填入表4-2。
实验1指导书常用仪器仪表的使用预习内容阅读《电工电子实验教程》第2章中数字万用表、直流稳压电源、函数信号发生器和数字存储示波器的使用介绍,了解各仪器面板旋钮和开关的作用,预习本实验的内容,手写预习报告。
一、试验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。
二、实验设备数字万用表、直流稳压电源、双踪示波器、函数信号发生器。
三、实验内容1.数字万用表和稳压电源的使用1)测量电阻把万用表拨到电阻测量位置并按表1-1的要求设定万用表的档位。
测试1KΩ、10KΩ和100KΩ电阻的阻值。
把测量数据填入表1-1并计算出测量误差。
表1-1把万用表拨到直流电压测量位置并按表1-2的要求设定万用表的档位。
接通直流稳压电源并按表1-2的要求调节输出电压,然后接入万用表(极性不能接反,否则显示“-”;档位不能放错,否则显示“1”),测量输出电压,填入表1-2并计算出测量误差。
表1-22.示波器的使用(1)示波器初始设置按下示波器电源开关。
如示波器界面文字不是中文,按UTILITY(功能)键,在显示菜单中调整Language项为中文(简)。
将示波器CH1通道的探头上的衰减开关拨到×1位置。
将CH1通道探头连接到示波器右下角的校准信号(~5V@1kHz)端子.按AUTOSET(自动设置)键,观测波形并记录信号参数,填入表1-3。
(2)体会垂直控制部分的作用按CH1 MENU(CH1菜单)键,在显示菜单中,分别设定耦合方式、带宽限制、垂直灵敏度调节、探头衰减和反相等选项,观察波形及界面变化,测试并填写表1-4。
注意:计算电平值时必须计入探头的衰减量;如波形不稳定,调节触发部分的LEVEL(电平)旋钮(下同)。
表1-4调节垂直POSITION(垂直位置)旋钮和VOLTS/DIV(伏/格)旋钮,观察波形及界面变化。
按MA TH MENU(数学计算菜单)键,选择运算类型,观察波形变化。
注意:再按一次MA TH MENU键可关闭数学计算功能。
常用仪器仪表的使用一、实验目的1.了解常用电工测量仪表的分类、用途。
2.掌握电源、信号源、测量仪表的正确使用方法,掌握用示波器测量交流信号的电压幅值、周期、频率等参数。
3.熟悉NEEL-II型电工电子实验装置。
二、实验预习1.打印实验指导书,预习实验的内容,了解本实验的目的、原理和方法。
2.计算各表中要求的电压、电流理论值,写出计算过程。
三、实验设备与仪器NEEL-II型电工电子实验装置:含直流电压表、直流电流表、交流电压表、交流电流表、功率与功率因数组合表、交流毫伏表、直流电压源、直流电流源、交流电源、函数信号源及实验电路。
双踪示波器。
四、实验原理1.电压表、电流表、交流功率表的使用方法。
电压测量电流测量功率测量图1 电压表、电流表、功率表的使用方法2.交流毫伏表:用于测量电路中的交流信号电压有效值。
3.函数信号源:用于产生幅值和频率可调的交流信号(正弦波、方波、三角波)。
信号源输出信号的调节:调节“波形选择”开关可选择输出信号波形(正弦波、方波、三角波)。
调节“频率选择”开关,配合“频率粗调”、“频率细调”旋钮可调出信号发生器输出频率范围内任意一种频率,LED显示窗口将显示出相应频率值。
调节“输出衰减”开关和“幅值调节”旋钮可得到所需要的输出电压。
4.电源:包括直流可调稳压电源(0~30V),直流可调稳流电源(0~500mA),三相四线制的交流电源,单相交流电源(0~250V )。
图2 三相交流可调电源与单相交流可调电源5.数字万用表:测量直流和交流电压、电流、电阻等。
某些万用表还可以测量三极管、二极管、电容和频率等。
① 型号栏;② 液晶显示屏:显示测量数值; ③ 发光二极管:通断检测报警;④ 档位开关:改变测量功能、量程及开关机; ⑤ 20A 电流测试正极插座; ⑥ 200mA 电流测试正极插座; ⑦ 电容、温度、及公共负极插座; ⑧ 电压、电阻及二极管正极插座; ⑨ 三极管测试插座; ⑩ 背光灯/自动关机开关。
电子仪器设备安全电子仪器设备的操作第一条使用加压的电流计须遵守下列规定:1、接线员和裸体部位之间的距离与电刑,10千伏及以下不小于0.7米。
2、钳形电流表的电流档、它必须与检测到的设施电流相匹配。
3、没有测量刹车开关或断路器上的电流。
4、禁止在潮湿地点或雷暴天气进行户外电气测量。
5、测量高压电缆电流时,应在电缆三叉处。
足够长的距离和良好的隔热。
6、禁止测量过程中更改量子序列。
第二条桥梁的使用应遵守下列规定:当用一座桥测量当前直接抵抗力时,应先校核数值,将锁扣打开,调零,先接通检流计,后接通电源。
测量完毕,应先断开检流计,后断开电源,再将检流计锁住。
第三条振荡器的使用应遵守下列规定:1、亮度应调节适当,别把灯光集中太久了。
2、在X轴和Y轴轴上的信号带值和频率不超过仪器中指定的值和频率。
3、如示波器有接地线,你得用隔离变压器来给它提供动力。
第四条 Scratch 安保行动1、计量电压必须与所检测到的设施的压力水平相匹配,测量高压设备是否绝缘时,应由两人操作。
2、衡量指南必须是符合要求的隔热线,其端座有绝缘套。
3、测量前,必须切断装置的电源,确认无人工作方可测量。
在测量过程中,禁止他人接近设备。
测量结束后还应放电,测量线路绝缘时,应与对方取得联系,获得许可后方准进行。
4、在有感应电压的线路上测量绝缘时,(用同一杆设置的双向或单行线路干扰了另一条线路)必须将另一回路同时停电,方可进行。
5、有雷电时,禁止测量室外线或电缆绝缘。
6、在带电设备附近测量绝缘电阻时,测量人员和摇表安放位置,必须选择适当,保持安全距离,这样你就不会摇晃表面或者铅支撑着电线的触碰。
移动导线时,必须注意监护,防止工作人员触电。
7、测量时,摇表放置必须平衡,当摇动表零或用滚筒表测量分解时,只能用低转速。
指针万用表使用方法指针万用表是一种常用的电测仪器,广泛应用于电子、通信、电力、机械、仪器仪表等领域中。
它具有测量范围广、精度高、易于携带等优点,是电工们必备的工具之一。
本文将介绍指针万用表的使用方法和注意事项。
一、指针万用表的结构和原理指针万用表通常由表头、表盘、旋钮、刻度盘、电路板等部分组成。
其工作原理是基于欧姆定律和基尔霍夫定律,通过测量电路中的电流、电压、电阻等参数来判断电路的状态。
二、指针万用表的使用方法1. 测量电压首先将旋钮拨到电压档位,根据被测电路的电压范围选择合适的档位。
将红表笔插入表头的VΩmA口,黑表笔插入COM口。
将红表笔接在被测电路的正极上,黑表笔接在被测电路的负极上,读取表盘上的电压值。
2. 测量电流将旋钮拨到电流档位,根据被测电路的电流范围选择合适的档位。
将红表笔插入表头的VΩmA口,黑表笔插入COM口。
将红表笔接在被测电路的正极上,黑表笔接在被测电路的负极上,读取表盘上的电流值。
3. 测量电阻将旋钮拨到电阻档位,根据被测电路的电阻范围选择合适的档位。
将红表笔插入表头的VΩmA口,黑表笔插入COM口。
将红表笔和黑表笔分别接在被测电路的两端,读取表盘上的电阻值。
4. 测量二极管将旋钮拨到二极管档位,将红表笔插入表头的VΩmA口,黑表笔插入COM口。
将二极管的正极接在红表笔上,负极接在黑表笔上,此时表盘上的指针会偏转,根据偏转的方向判断二极管的正负极。
5. 测量电容将旋钮拨到电容档位,将红表笔插入表头的VΩmA口,黑表笔插入COM口。
将红表笔和黑表笔分别接在电容的两端,此时表盘上的指针会快速震动,根据震动的频率和幅度计算出电容的容值。
三、指针万用表的注意事项1. 在使用前检查指针万用表的电池是否有电,以免影响测量精度。
2. 在测量电路时,要先断开电路电源,以免对电路和人员造成危险。
3. 选择合适的测量档位,以免超过量程而烧毁指针万用表。
4. 测量时要注意红表笔和黑表笔的接线,以免读取到错误的数值。
万能表使用方法说明书万能表是一种常见的电子测量仪器,广泛应用于电工、电子、通信、仪器仪表等领域。
它可以测量电压、电流、电阻、频率等各种电学量,并且具有便携、精确、多功能等特点。
下面将详细介绍万能表的使用方法。
1. 选择测量模式。
在使用万能表之前,首先需要选择合适的测量模式。
通常,万能表具有直流电压、交流电压、直流电流、交流电流、电阻、二极管、电容等多种测量模式。
根据需要,选择相应的测量模式,并确保选择正确,以免损坏万能表或测量对象。
2. 连接测量引线。
接下来,根据所需测量的电学量,选择合适的测量引线。
通常,红色引线连接正极,黑色引线连接负极。
在连接引线时,要确保引线插头与测量插孔连接牢固,避免接触不良或短路现象。
3. 进行测量。
当测量引线连接完毕后,即可进行测量操作。
将测量引线分别连接到待测电路的两个端点,然后读取万能表上显示的数值。
在读取数值时,要注意小数点位置、量程范围等信息,以确保测量结果的准确性。
4. 注意安全。
在使用万能表时,要注意安全问题。
首先,要确保测量对象处于断电状态,避免触电危险。
其次,要注意避免测量引线短路、接地等情况,以免损坏测量仪器或导致意外发生。
5. 仔细阅读说明书。
最后,建议用户在使用万能表之前,仔细阅读相关的使用说明书。
了解万能表的性能特点、使用方法、注意事项等信息,可以更好地发挥万能表的功能,并确保测量操作的准确性和安全性。
总之,万能表是一种非常实用的电子测量仪器,正确的使用方法可以帮助用户更好地进行电学量的测量工作。
希望本文介绍的使用方法对您有所帮助,祝您在使用万能表时能够顺利完成测量任务。
一、常用电工测量仪表概述电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。
测量各种电量的仪器仪表统称为电工测量仪表。
电工测量仪表的种类有很多,其中最常用的是测量基本电量的仪表。
本节着重介绍常用电工测量仪表的基本知识及测量方法。
1、常用电工测量仪表的分类常用电工测量仪表的种类很多,且根据不同的概念可以有不同的分类方式,如按测量对象、工作原理、仪表的准确度、防护性能、使用方式等都可以对常用的电工测量仪表进行分类。
见表1-5。
表1-5 常用电工仪表的类别、符号、测量单位及可测物理量2、常用电工测量仪表的准确度准确度是指仪表在正常工作条件下的最大误差占仪表盘上满刻度的百分数。
在表1-5的7个误差等级中,数字越小表示准确度越高,即基本误差越小,但价格也越高。
0.1级到0.5级仪表准确度较高,多用于实验室作校验仪表;1.5级以上的仪表准确度较低,多用于工程上的检测及计量。
测量时仪表的指示值与被测量的实际值之间的差异,就是仪表的测量误差。
测量误差是由仪表的基本误差和附加误差引起的。
基本误差是指仪表在正常工作条件下(在规定温度、规定的放置方式、没有外电场和外磁场干扰等),由于仪表制造工艺限制,造成仪表本身内部结构特性和质量等方面的缺陷所引起的误差。
如摩擦误差、标尺刻度不准确、轴承与轴尖间隙造成的倾斜误差等,都属于基本误差范围;附加误差是指仪表离开规定的工作条件(如环境温度的改变、外电场或外磁场的影响,被测正弦交流电波形失真等)而引起的误差。
例如1.0级电流表的基本误差是满刻度的 1.0%,在仪表规定的正常工作条件下若测得电流为100mA时,则实际电流在99101mA之间。
3、常用电工测量仪表的型号电工仪表的产品型号可以反映出仪表的用途、工作原理。
电工仪表的产品型号,是按主管部门规定的电工仪表型号编制法,经生产单位申请,并由主管部门等级颁发的。
对安装式和可携式指示仪表的型号,规定有不同的编号规则。
常用电工工具仪器仪表【完整版】(文档可以直接使用,也可根据实际需要修订后使用,可编辑放心下载)常用电工工具与仪表的使用一、试电笔低压验电器又称试电笔,是检验导线、电器是否带电的一种常用工具,检测范围为50~500V,有钢笔式、旋具式和组合式多种。
低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等局部组成,如图使用时,必须手指触及笔尾的金属局部,并使氖管小窗背光且朝自己,以便观测氖管的亮暗程度,防止因光线太强造成误判断,其使用方法见下列图所示。
当用电笔测试带电体时,电流经带电体、电笔、人体及大地形成通电回路,只要带电体与大地之间的电位差超过60v时,电笔中的氖管就会发光。
考前须知:●使用前,必须在有电源处对验电器进行测试,以证明该验电器确实良好,方可使用。
●验电时,应使验电器逐渐靠近被测物体,直至氖管发亮,不可直接接触被测体。
●验电时,手指必须触及笔尾的金属体,否那么带电体也会误判为非带电体。
●验电时,要防止手指触及笔尖的金属局部,以免造成触电事故。
二、高压验电器高压验电器又称为高压测电器。
主要类型有发光型高压验电器和声光型高压验电器。
发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针〔钩〕等局部组成。
图5-3所示为发光型10kV 高压验电器的结构。
高压验电器使用考前须知:1〕使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应,以免危及操作者人身平安或产生误判。
2〕验电时操作者应带绝缘手套,手握在护环以下局部,同时设专人监护。
同样应在有电设备上先验证验电器性能完好,然后再对被验电设备进行检测。
注意:操作中是将验电器渐渐移向设备,在移近过程中假设有发光或发声指示,那么立即停止验电。
高压验电器验电时的握法如图5-4所示。
3〕高压验电器必须在气候良好的情况下使用,以确保操作人员的平安。
4〕验电时人体与带电体应保持足够的平安距离,10kV以下的电压平安距离应为0.7m以上。
5〕验电器应每半年进行一次预防性试验。
万用表的使用方法
万用表是一种多功能的小型测量仪表,它可以测量交、直流电压、交、直流电流、电阻等,还可以测量晶体三极管的电流放大倍数、检查晶体二极管及其他电子元器件的好坏,有的万用表还可以测电感和电容值,在调试设备时也常要使用。
所以万用表也是一种用途广泛、携带方便、操作简单的仪表。
现在市场上已有多种型号的万用表产品,根据其测量原理和测量结果显示方式的不同,可分为模拟式和数字式两大类。
近年来,随着数字集成电路技术的发展,数字式万用表被广泛使用。
它具有精度高、输入阻抗高、显示直观、过载能力强,在测直流量时能自动显示极性的正负等优点。
MF-30型万用表
1. 简述
模拟式万用表的基本结构都是由一个磁电式测量机构(俗称表头)、测量电路和转换开关等组成。
面板上还配有机械零位调整螺丝、零欧姆调节电位器和测量插孔等。
图2.1是MF-30型万用表的面板图。
10⨯100⨯k 1⨯10⨯10010
100500
50050550500
A
mA
)
(+图2.1 MF-30型万用表面板图。
2. 技术规范
表2.1 MF -30型万用表的技术规范
3. 使用方法 ①.直流电流的测量
MF-30型万用表是由一个50μA 的表头(测量机构)和分流支路构成。
通过分流支路可以扩大电流量程,从而构成多量程电流表。
测量时,先将转换开关旋在合适的电流量程档位上,再把面板上的两个正、负测量插孔通过测试棒串接在被测电路中,待测电流经电表使指针偏转,读数时用第二条标尺。
量程开关所指示的档位值,即为指针满偏转时的数值,如指针指在其它位置,则按比例折算。
万用表的内阻会影响被测电路的工作情况,表2.2列出了各量限档级的电表内阻及满偏时的电表总压降,使用时应正确选择量程,以减少由于内阻造成的测量误差。
表2.2 MF -30型万用表各档电表内阻及满偏时电表总压降
②.直流电压的测量
MF-30型万用表A μ50表头本身就是一只量程为75mV(50μA ×1.5k Ω)的电压表,通过串联不同的倍压电阻就可扩大电压量程。
测量时,先将转换开关旋在合适的电压量程档位上,然后将测试棒通过测量插孔并联在被测电路上进行电压的测量。
不同电压档的电表内阻是不相同的,万用表是以电压档的灵敏度=
N
i
V R (单位V
Ω
)来
说明这个特征的,其中i R 为某电压档级电表的总内阻,N V 为电压量限。
MF-30型万用表在电路设计时,将电压测量灵敏度分为两种,表2.3列出了各电压档级(量程)的灵敏度和总阻值。
表2.3 MF -30型万用表各电压档级的灵敏度和总阻值
电压表的内阻愈高,从被测电路取用的电流愈少,对被测电路影响愈小。
当被测电路等效内阻很高时,电压表对被测电路影响就较大,此时宁可选电压量程高一些的档级(例如原来可用1V 量限测量的,而选用5V 量限档进行测量),使电表内阻增大,以减小测量误差。
③.交流电压的测量
万用表的测量机构是磁电式仪表,只能测量直流电,当测量正弦交流电压时,通过整流电路,标度尺上标出的是正弦交流电的有效值。
因此,万用表的交流电压档只能测正弦交流电压,且仅适用于45~1000Hz 的频率范围。
测量方法与测直流电压相同。
测10~
V 以上的电压用第二条标度尺,当测10~
V 以下小电
压时,由于整流二极管的非线性影响不能忽视,因而必须用第三条特设的标度尺,否则读数误差很大。
④电阻的测量
用万用表测量电阻时,表内配有电源(干电池)、附加电阻和50μA 表头等组成一个可测电阻的电路,其等效测量电路见图2.2。
当外接被测电阻x R 为零时(二根测试棒短接),表头内通过的电流最大(50μ
A ),指针满偏转,而“Ω”标尺刻度为“0”值;当外接电阻为无穷大时(二根测试棒断开),表头内无电流通过,指针不动,”Ω”标尺刻度为“∞”。
为了满足可测各种大小的电阻阻值,MF-30型万用表设有R ×1~R ×10k 五个测量“Ω”档位,它们同用一个“Ω”标尺,读数时,应乘以“Ω”档位的倍率。
万用表所用干电池的电动势会有变化,将影响满偏电流值。
设计时对于1.5V 的干电池其幅度允许在1.35V ~1.65V 范围内变化,也就是说在被测电阻为零时,指针偏转位置应该可调整到“Ω”零位。
为此,在测量电路中串入一个调零电位器,测量之前,先将两根测试棒短接,转动该电位器,使其指针指在“Ω”零位上,然后再进行电阻的测量。
MF-30型万用表在Ω×1档短接时,最大电流约为60mA 左右,所以在这一档短接调零时速度要快,以延长干电池的使用期限。
表内附设有15V 叠层电池电路,专供大电阻R ×10k 档使用。
特别要注意,在测量电阻时,切勿带电测量,必须先切断电路中的电源,如果电路中有电容则应先放电。
亦不能将“Ω”表当成电压表和电流表使用,这样都会损坏电表。
此外,当在欧姆档时,其“+”端(接红色测试棒)插孔为电源负极,而“-”端(接黑色测试棒)插孔内接
电池的正极。
要养成良好的使用习惯,即当使用完电表后,应将转换开关旋在交流500V 档位上。
万用表长期不用,应取出干电池,以防止电液溢出腐蚀和损坏其它零件。
⑤音频电平测量
音频电平被用以测量放大级的增益和线路输送中的损耗,其单位以分贝(dB )表示。
音频电平与功率、电压的关系式是:
2210
101
110log 20log ()P U
K dB P U == 式中:2P 、2U 分别为被测功率和被测电压。
音频电平的刻度按0dB =1mW ,600Ω输送线标准设计,即
10.775V U === 音频电平的测量方法与测量交流电压相似,将转换开关旋至交流电压档位上进行测量。
音频电平是以交流10~
V 标度尺为基准刻度,标尺指示值为-10~+22dB ,当被测值大于+
22dB 时,可将转换开关转至100~
V 或500~
V 档位上测量,仍按dB 标尺读数,但指示值按表
2.4所列数值修正。
表2.4 音频电平测量仪表指示值修正表
[例] 用100V 量限档位测量一个音频电平,仪表指示值为10dB,其实际dB 值应为10+20=30dB 。
