fpga的编程方法

FPGA（Field-Programmable Gate Array）是一种可编程的逻辑器件，能够根据用户的需求进行编程，实现各种不同的功能。FPGA的编程方法有多种，包括硬件描述语言和图形化编程工具。本文将介绍几种常用的FPGA编程方法，并对其特点和应用进行详细阐述。

一、硬件描述语言（HDL）

硬件描述语言是一种用于描述数字电路的语言，常用的HDL有VHDL（VHSIC Hardware Description Language）和Verilog。这种编程方法将硬件电路抽象为逻辑门、寄存器等基本元素，并通过编写代码来描述它们之间的连接关系和功能。HDL具有描述精确、灵活性强的特点，适用于复杂的电路设计和开发。

使用HDL进行FPGA编程的过程大致包括以下几个步骤：

1. 设计电路结构：根据需求和功能设计电路的逻辑结构，包括各个模块的功能和连接关系。

2. 编写HDL代码：使用VHDL或Verilog编写描述电路结构和功能的代码，包括模块实例化、信号赋值、时序控制等。

3. 综合与布局：将HDL代码综合为门级网表，然后进行布局布线，生成可配置的FPGA逻辑电路。

4. 下载与调试：将生成的逻辑电路下载到FPGA芯片中，并进行功能验证和调试。

二、图形化编程工具 除了使用HDL进行编程，FPGA的编程方法还包括使用图形化编程工具，如LabVIEW FPGA和Xilinx System Generator等。这些工具提供了可视化的界面，用户只需通过拖拽和连接图形元件，即可完成对FPGA的编程。

图形化编程工具的使用过程相对简单，适合初学者或对硬件电路编程不熟悉的人。用户只需选择所需的功能模块，将其拖入工作区域，并通过连接线将各个模块连接起来。然后，通过配置模块的参数和时序，即可生成对应的FPGA逻辑电路。

三、特殊领域的FPGA编程方法

除了传统的HDL和图形化编程工具，还有一些特殊领域的FPGA编程方法。例如，对于数字信号处理（DSP）应用，用户可以使用MATLAB/Simulink进行FPGA编程。MATLAB/Simulink是一种常用的科学计算和仿真工具，用户可以通过编写MATLAB代码或使用Simulink模块来实现对FPGA的编程。

对于人工智能和深度学习领域的应用，FPGA编程也有特定的方法。例如，可以使用高级综合工具（High-Level Synthesis，HLS）将C/C++代码转换为FPGA的硬件描述，以实现对神经网络的加速。

总结：

FPGA的编程方法有多种，包括硬件描述语言（HDL）、图形化编程工具以及特定领域的编程方法。选择合适的编程方法需要根据具体应用需求和个人技术背景来决定。无论是使用HDL编程还是图形化编程工具，都需要掌握基本的硬件电路知识和设计原理，以确保编程结果的正确性和可靠性。随着FPGA技术的不断发展和创新，相信将会有更多更高效的编程方法出现，进一步推动FPGA在各个领域的应用。

合集下载

篮球计分器FPGA附程序

篮球计分器FPGA附程序

学生：苗茂宇

学号：**********

单片机接口实验

篮球计分器的设计

**: ***

班级: 14级12班

学号: **********

**: ***

专业: 控制科学与工程

成绩评定

学生：苗茂宇

学号：1408202007

目 录

摘 要...................................................................................................................... 1

Abstract .................................................................................................................. 1

1. FPGA及系统设计概述 .................................................................................... 2

1.1. EDA简介 ............................................................................................ 2

1.1.1. EDA定义 ................................................................................ 2

1.1.2. EDA发展概述 ........................................................................ 2

FPGA的应用

FPGA的应用

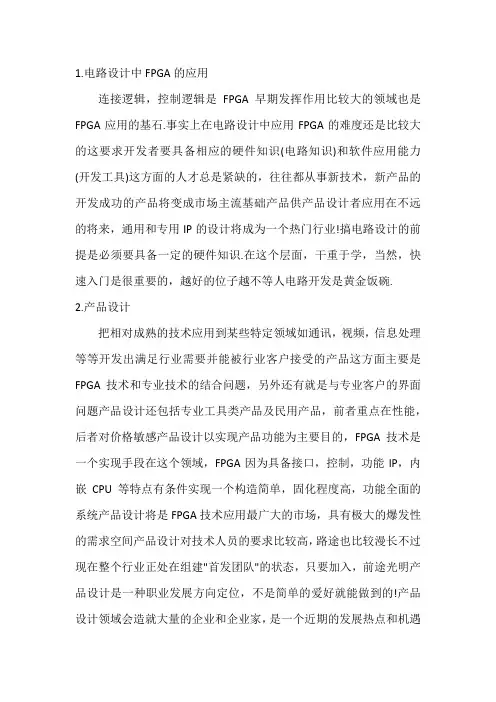

1.电路设计中FPGA的应用
