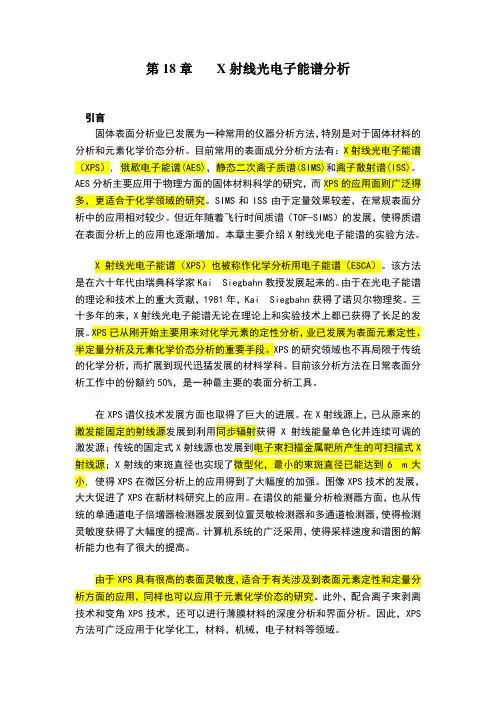

第18章 X射线光电子能谱分析
引言
固体表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。目前常用的表面成分分析方法有：X射线光电子能谱（XPS）,
俄歇电子能谱(AES)，静态二次离子质谱(SIMS)和离子散射谱(ISS)。AES分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究。SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少。但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。本章主要介绍X射线光电子能谱的实验方法。
X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。该方法是在六十年代由瑞典科学家Kai Siegbahn教授发展起来的。由于在光电子能谱的理论和技术上的重大贡献，1981年，Kai Siegbahn获得了诺贝尔物理奖。三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。
在XPS谱仪技术发展方面也取得了巨大的进展。在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小的束斑直径已能达到6?m大小, 使得XPS在微区分析上的应用得到了大幅度的加强。图像XPS技术的发展，大大促进了XPS在新材料研究上的应用。在谱仪的能量分析检测器方面，也从传统的单通道电子倍增器检测器发展到位置灵敏检测器和多通道检测器，使得检测灵敏度获得了大幅度的提高。计算机系统的广泛采用，使得采样速度和谱图的解析能力也有了很大的提高。

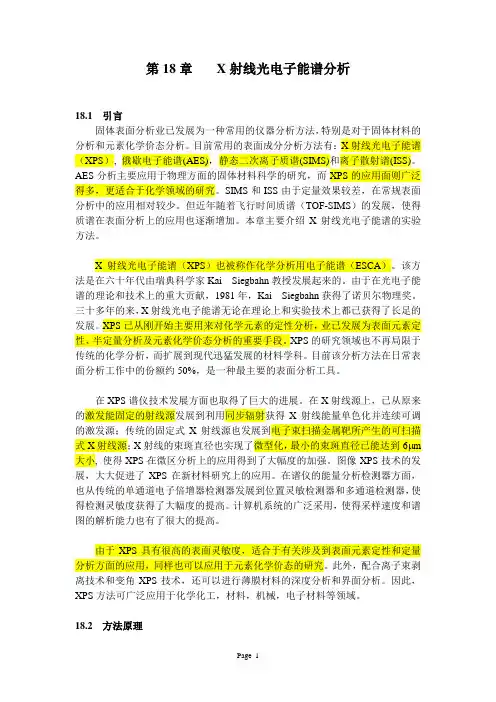

Page 1 第18章 X射线光电子能谱分析
18.1 引言
固体表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。目前常用的表面成分分析方法有：X射线光电子能谱（XPS）, 俄歇电子能谱(AES)，静态二次离子质谱(SIMS)和离子散射谱(ISS)。AES分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究。SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少。但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。本章主要介绍X射线光电子能谱的实验方法。
X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。该方法是在六十年代由瑞典科学家Kai
Siegbahn教授发展起来的。由于在光电子能谱的理论和技术上的重大贡献，1981年，Kai Siegbahn获得了诺贝尔物理奖。三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。
在XPS谱仪技术发展方面也取得了巨大的进展。在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小的束斑直径已能达到6m大小, 使得XPS在微区分析上的应用得到了大幅度的加强。图像XPS技术的发展，大大促进了XPS在新材料研究上的应用。在谱仪的能量分析检测器方面，也从传统的单通道电子倍增器检测器发展到位置灵敏检测器和多通道检测器，使得检测灵敏度获得了大幅度的提高。计算机系统的广泛采用，使得采样速度和谱图的解析能力也有了很大的提高。
第18章 X射线光电子能谱分析
引言
固体表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。目前常用的表面成分分析方法有：X射线光电子能谱（XPS）,
俄歇电子能谱(AES)，静态二次离子质谱(SIMS)和离子散射谱(ISS)。AES分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究。SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少。但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。本章主要介绍X射线光电子能谱的实验方法。
X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。该方法是在六十年代由瑞典科学家Kai Siegbahn教授发展起来的。由于在光电子能谱的理论和技术上的重大贡献，1981年，Kai Siegbahn获得了诺贝尔物理奖。三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。
在XPS谱仪技术发展方面也取得了巨大的进展。在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小的束斑直径已能达到6m大小, 使得XPS在微区分析上的应用得到了大幅度的加强。图像XPS技术的发展，大大促进了XPS在新材料研究上的应用。在谱仪的能量分析检测器方面，也从传统的单通道电子倍增器检测器发展到位置灵敏检测器和多通道检测器，使得检测灵敏度获得了大幅度的提高。计算机系统的广泛采用，使得采样速度和谱图的解析能力也有了很大的提高。

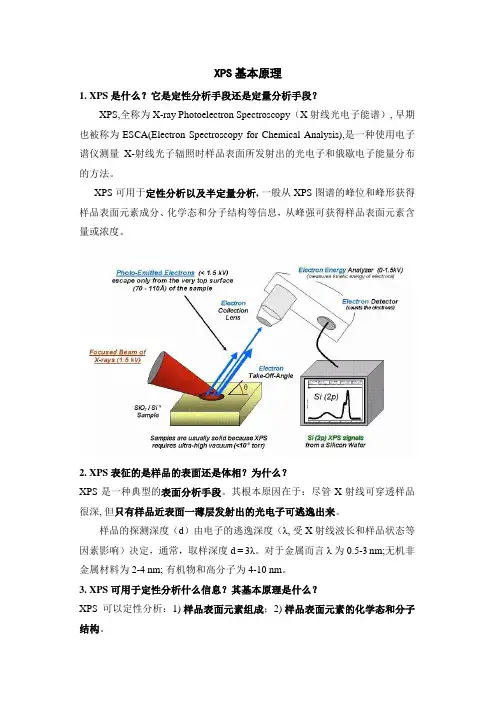

XPS基本原理
1. XPS是什么？它是定性分析手段还是定量分析手段？
XPS,全称为X-ray Photoelectron Spectroscopy（X射线光电子能谱）, 早期也被称为ESCA(Electron Spectroscopy for Chemical Analysis),是一种使用电子谱仪测量X-射线光子辐照时样品表面所发射出的光电子和俄歇电子能量分布的方法。
XPS可用于定性分析以及半定量分析, 一般从XPS图谱的峰位和峰形获得样品表面元素成分、化学态和分子结构等信息，从峰强可获得样品表面元素含量或浓度。
2. XPS表征的是样品的表面还是体相？为什么？
XPS是一种典型的表面分析手段。其根本原因在于：尽管X射线可穿透样品很深, 但只有样品近表面一薄层发射出的光电子可逃逸出来。
样品的探测深度（d）由电子的逃逸深度（λ, 受X射线波长和样品状态等因素影响）决定，通常，取样深度d = 3λ。对于金属而言λ为0.5-3 nm;无机非金属材料为2-4 nm; 有机物和高分子为4-10 nm。
3. XPS可用于定性分析什么信息？其基本原理是什么？
XPS可以定性分析：1) 样品表面元素组成；2) 样品表面元素的化学态和分子结构。 1）. XPS定性分析元素组成
基本原理——光电离作用：当一束光子辐照到样品表面时，光子可以被样品中某一元素的原子轨道上的电子所吸收，使得该电子脱离原子核的束缚，以一定的动能从原子内部发射出来，变成自由的光电子，而原子本身则变成一个激发态的离子。根据爱因斯坦光电发射定律有：Ek =hν- EB
式中，Ek为出射的光电子动能；hν为X射线源光子的能量；EB为特定原子轨道上的结合能（不同原子轨道具有不同的结合能）。
从式中可以看出，对于特定的单色激发源和特定的原子轨道，其光电子的能量是特征的。当固定激发源能量时，其光电子的能量仅与元素的种类和所电离激发的原子轨道有关。因此，我们可以根据光电子的结合能定性分析物质的元素种类。
