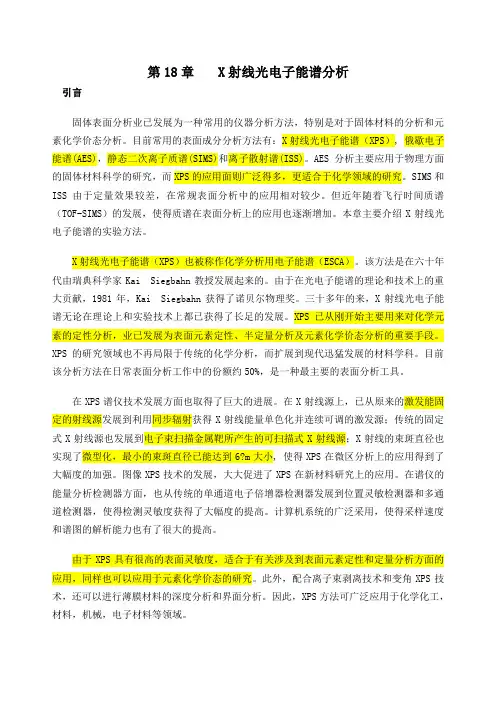

第18章 X射线光电子能谱分析
引言
固体表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。目前常用的表面成分分析方法有：X射线光电子能谱（XPS）,
俄歇电子能谱(AES)，静态二次离子质谱(SIMS)和离子散射谱(ISS)。AES分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究。SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少。但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。本章主要介绍X射线光电子能谱的实验方法。
X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。该方法是在六十年代由瑞典科学家Kai Siegbahn教授发展起来的。由于在光电子能谱的理论和技术上的重大贡献，1981年，Kai Siegbahn获得了诺贝尔物理奖。三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。
在XPS谱仪技术发展方面也取得了巨大的进展。在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小的束斑直径已能达到6?m大小, 使得XPS在微区分析上的应用得到了大幅度的加强。图像XPS技术的发展，大大促进了XPS在新材料研究上的应用。在谱仪的能量分析检测器方面，也从传统的单通道电子倍增器检测器发展到位置灵敏检测器和多通道检测器，使得检测灵敏度获得了大幅度的提高。计算机系统的广泛采用，使得采样速度和谱图的解析能力也有了很大的提高。

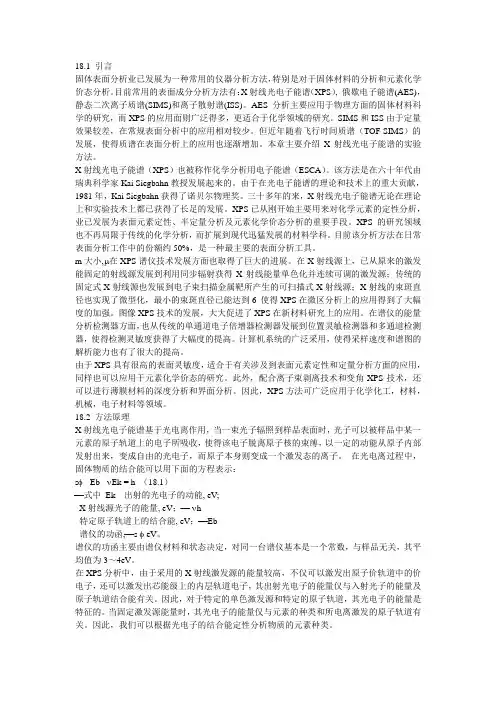

18.1 引言
固体表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。目前常用的表面成分分析方法有：X射线光电子能谱（XPS）, 俄歇电子能谱(AES)，静态二次离子质谱(SIMS)和离子散射谱(ISS)。AES分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究。SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少。但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。本章主要介绍X射线光电子能谱的实验方法。
X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。该方法是在六十年代由瑞典科学家Kai Siegbahn教授发展起来的。由于在光电子能谱的理论和技术上的重大贡献，1981年，Kai Siegbahn获得了诺贝尔物理奖。三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。
m大小,在XPS谱仪技术发展方面也取得了巨大的进展。在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小的束斑直径已能达到6 使得XPS在微区分析上的应用得到了大幅度的加强。图像XPS技术的发展，大大促进了XPS在新材料研究上的应用。在谱仪的能量分析检测器方面，也从传统的单通道电子倍增器检测器发展到位置灵敏检测器和多通道检测器，使得检测灵敏度获得了大幅度的提高。计算机系统的广泛采用，使得采样速度和谱图的解析能力也有了很大的提高。
XPS数据分析方法
XPS数据分析方法指的是通过使用X射线光电子能谱（XPS）来研究材料表面元素的组成、化学状态、分布以及电荷状态等信息的一种分析方法。XPS是一种非破坏性的表面分析技术，主要用于材料科学、化学、物理、能源等领域的表面和界面分析。下面是关于XPS数据分析方法的一些内容。
1.XPS原理
XPS是基于光电离现象的一种分析技术。当实验样品暴露在具有一定能量的X射线束下时，样品表面的原子会被激发，其中部分电子会被激发到费米能级以上，形成X射线光电子。这些光电子经电场作用会被收集并形成能谱。通过分析能谱可以得到样品表面元素的信息。
2.XPS数据处理
XPS实验获得的原始数据包含了来自不同元素的能量信号，以及其他噪声信号。数据处理旨在提取出有用的能量信号，并将其定性和定量分析。常见的数据处理步骤包括信号峰形辨认、能量校正、背景修正和分峰拟合等。
3.峰形辨认
峰形辨认是将实验数据中的峰与相应的元素进行匹配的过程。每个元素具有特定的光电子能量，因此可以通过比较实验获得的能谱与已知元素的能谱进行匹配，确定元素的存在。
4.能量校正 能谱中的能量量度需要进行校正，以获得准确的能谱峰位置。能量校正的常用方法是通过硬币吸收边界（coinicidence absorption edge）或内部参考能谱进行校正。这样可以消除能量测量中的偏差。
5.背景修正
实验信号中常常会包含一些背景信号，如弹性散射信号、底部信号等。这些背景信号对于准确的数据分析来说是干扰因素，需要进行背景修正。背景修正的方法可以是线性背景修正或曲线拟合法。
6.分峰拟合
分峰拟合是基于已知的能量峰进行曲线拟合，以确定元素在样品中的化学状态和相对丰度。常见的拟合函数包括高斯函数、洛伦兹函数和Pseudo-Voigt函数等。
7.数据分析
通过对能谱的峰进行定量分析，可以获得材料表面元素的组成和相对丰度。此外，还可以通过分析峰的形状和位置得到元素的化学状态信息。通过与已知物质的对比，可以推测样品的化学成分，并深入了解材料的特性。
XPS原理及分析
在现代材料科学和表面分析领域中，X 射线光电子能谱（XPS）是一种极其重要的分析技术。它能够为我们提供有关材料表面化学组成、元素价态以及化学环境等丰富而关键的信息。
XPS 的基本原理基于爱因斯坦的光电效应。当一束 X 射线照射到样品表面时，它具有足够的能量将样品中的原子内层电子激发出来，形成光电子。这些光电子的能量分布与样品中原子的电子结合能直接相关。
电子结合能是指将一个电子从原子的某个能级中移到无穷远处所需的能量。不同元素的原子，其内层电子的结合能是特定的，而且同一元素在不同化学环境中，其电子结合能也会有所差异。这就为 XPS 分析元素组成和化学状态提供了基础。
具体来说，通过测量从样品表面发射出的光电子的能量，我们可以确定样品中存在哪些元素。每种元素都有其独特的一系列结合能特征峰。比如，碳元素在不同的化学环境中，其结合能可能在 2846 eV 左右（纯碳），但如果与氧形成某些化学键，结合能就会发生偏移。
在进行 XPS 分析时，首先需要将待分析的样品放入高真空的分析室中。这是因为光电子非常容易与空气中的分子发生碰撞而损失能量，从而影响测量结果的准确性。 X 射线源通常采用铝（Al）或镁（Mg）的靶材，产生的 X 射线具有特定的能量。这些 X 射线照射到样品表面后，激发出来的光电子经过能量分析器进行分析。能量分析器可以将不同能量的光电子按照能量大小进行分离，并最终由探测器检测到。
得到的 XPS 谱图中，横坐标通常表示光电子的结合能，纵坐标则表示光电子的相对强度。通过对谱图中峰的位置、形状和强度的分析，可以获得大量有关样品的信息。
对于元素的定性分析，我们主要依据特征峰的位置来确定样品中存在的元素种类。而对于定量分析，则需要根据峰的强度来计算各元素的相对含量。但这并不是简单的比例关系，因为不同元素的光电子发射截面、仪器的传输效率等因素都会对强度产生影响，所以需要采用特定的校正方法来进行准确的定量分析。
