1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
交底内容
二、施工要点
1、连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2、采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
3、滚压直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相
互顶紧，应采用扭力扳手按规定的力矩值把钢筋接头拧紧。
扭力扳手的精度为±5%。
4、经拧紧后的滚压直螺纹接头应做出标记，单边允许完整丝扣外露为1-2扣。
5、根据待接钢筋所在部位及转动难易情况，选用不同的套筒类型，采取不同的安装方法。
标准型接头安装正反丝扣接头安装
6、连接钢筋时，应对正轴线将钢筋拧入连接套内，然后用力矩扳手拧紧。
7、钢筋接头位置应错开，其错开间距不应小于35d，且不小于设计和规范要求。
8、接头应避开设在结构拉应力最大的截面上和有抗震设防要求的框架梁端与柱端的箍筋
加密区。
9、在同一构件的跨间或层高范围内的同一根钢筋上，不得超过两个接头。
10、钢筋连接应作到表面顺直、端面平整，其截面与钢筋轴线垂直，不得歪斜。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
东莞至惠州城际轨道交通项目GZH-2标新城车站工程分项工程技术交底分项工程名称: 钢筋车丝及套筒连接施工单位: 中铁十八局集团有限公司莞惠城际GZH-2标项目经理部日期: 二〇一二年十二月一日施工技术交底交底单位：中铁十八局有限公司莞惠城际项目部3.3滚压直螺纹接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表1的规定。
力矩扳手不使用时，将其力矩值调为零，以保证其精度，扭力扳手的精度为±5%。
直螺纹钢筋接头拧紧力矩值表13.4滚压直螺纹接头的连接，应用管钳或扳手进行施工。
3.5连接钢筋时，应对准轴线将钢筋拧入套筒。
3.6接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，套筒每端不得有一扣以上的完整丝扣外露，加长型丝扣的外露丝扣数不受限制，但应有明显标记，以检查进入套筒的丝头长度是否满足要求。
3.7经拧紧后的滚压直螺纹接头应做出标记，标准型接头连接套筒外应有外露有效螺丝，且连接套筒单边外露有效螺丝不得超2P。
3.8根据待接钢筋所在部位情况，选用不同的套筒类型，采取不同的安装方法，见图1~图2。
图1 标准接头安装图2 正反丝接头安装四、施工中的基本规定1、采用螺纹套筒连接的钢筋接头，其设置在同一构件种纵向受力钢筋的接头相互错开。
钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。
在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，应符合下列规定：1.1接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅱ级接头的接头百分率不宜超过50%，Ⅰ级接头的接头百分率可不受限制；1.2接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，应采用Ⅰ级或Ⅱ级接头，且接头的百分率不应超过50%；钢筋直径（mm）<16 18~20 20~25 28~32 36~40拧紧力矩（·m）80 160 230 300 320注：当不同直径的钢筋连接时，拧紧力矩值按较小直径钢筋的相应值取值注:本交底书一式三份,分别由编制,施工队各执一份,工程部存档一份。
一、交底目的为确保套筒机械连接施工过程中的安全，提高施工质量，特制定本安全技术交底。
二、适用范围本交底适用于所有套筒机械连接施工项目。
三、施工前的准备工作1. 材料及主要机具：- 确保钢筋、套筒等材料质量合格，符合设计要求。
- 准备钢筋切断机、套筒连接机、水平尺、卷尺、砂轮机等机具。
2. 人员培训：- 施工人员必须经过专业培训，掌握套筒机械连接技术及安全操作规程。
- 持证上岗，确保操作技能和安全意识。
四、施工工艺1. 钢筋下料：- 钢筋下料时，不得使用电焊、气焊等加热方法，应使用无齿锯下料。
- 确保钢筋端头平直，与钢筋轴线垂直，不得有马蹄形或弯曲现象。
2. 套筒连接：- 钢筋丝头加工长度为标准型套筒长度的1/2，加工丝头的牙系牙形、螺距必须与连接套的牙形、螺距一致。
- 在直螺纹滚轧机上按设计的螺距、进刀长度等参数滚轧出钢筋直螺纹丝头。
- 使用螺纹环规和丝头卡扳检测合格。
3. 连接操作：- 连接过程中，确保钢筋丝头与套筒连接紧密，不得出现松动现象。
- 使用力矩扳手按照规定力矩紧固套筒，确保连接强度。
五、质量要求和注意事项1. 质量要求：- 钢筋连接强度应满足设计要求，不得低于钢筋母材强度。
- 连接部位外观平整，无裂纹、变形等缺陷。
2. 注意事项：- 施工过程中，严格遵守操作规程，确保安全。
- 定期检查机具设备，确保其正常运行。
- 施工现场保持整洁，及时清理施工垃圾。
六、安全文明施工1. 施工现场安全：- 施工人员必须佩戴安全帽、安全带等防护用品。
- 上下班途中，遵守交通规则，确保人身安全。
- 严禁酒后施工、违章操作。
2. 文明施工：- 施工现场保持整洁，及时清理施工垃圾。
- 遵守施工现场管理制度，共同营造文明施工环境。
七、总结本交底旨在提高套筒机械连接施工过程中的安全意识和操作技能，确保施工质量和人员安全。
施工过程中，严格执行本交底内容，共同为项目的顺利推进贡献力量。
Hessen was revised in January 2021为了保证工程质量，按时完成工程任务，达到安全生产文明施工，特进行技术交底：本工程需套丝钢筋规格如下：1.梁钢筋：直径≥16mm 的钢筋采用直螺纹套筒连接。
2.柱(含暗柱)钢筋：直径≥16mm 的钢筋采用直螺纹套筒连接。
3.基础底板钢筋：采用直螺纹套筒连接。
1.劳动组织⑴.依据作业量大小及工期要求，现场设两个钢筋套丝班组，一个班组配备一套钢筋剥肋滚丝机，人员 3—4 人。
⑵.操作人员必须经专业培训后方可上岗。
⑶.施工人员应经过三级安全教育，并经体检合格后方可上岗。
2. 机械准备主要机具：直辊式直螺纹套丝机、止环规、通环规、丝头卡板、止塞规、通塞规、工作扳手等。
3.材料要求⑴钢筋：①钢筋的级别、直径必须符合设计要求及国家标准《钢筋混凝土用热轧带肋钢筋》()及《钢筋混凝土用余热处理钢筋》(GB13014-91)的要求，应有出厂质量证明(材质单)及进场复试报告。
②钢筋端部应用无齿锯切割平直，不得用钢筋切断机进行切断。
任何影响钢筋插入和连接的铁锈、油污、砂浆以及马蹄、飞边、毛刺应予以清除和修磨。
⑵连接套筒应符合以下要求：①连接套筒选用 45 号优质碳素结构钢或其他经型式检验确认符合要求的钢材，套筒表面应有生产批号标识，并有厂家提供的产品合格证，合格证内容应包括适用钢筋直径和接头性能等级、套筒类型、生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。
②滚压直螺纹接头连接用套筒的规格与尺寸见下表：钢筋直径螺纹直径套筒外径套筒长度16 ×2 25 4518 M19×29 5520 M21 ×31 6022 M23×33 6525 M26×3 39 7028 M29×3 44 80③连接套筒应分类包装存放，不得混淆和锈蚀。
4. 技术准备⑴组织施工人员学习规范和直螺纹钢筋连接接头行业标准，掌握技术交底的要 求。
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

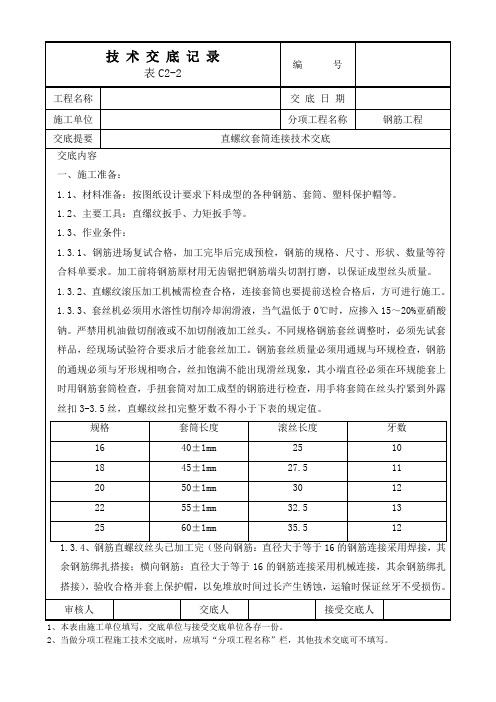

云南省住房和城乡建设厅印制筑业软件 58工程名称 交底日期 2023.08.19 施工单位分项工程名称钢筋工程交底提纲施工准备、施工工艺、施工控制要点、安全环保规定交底内容：钢筋直螺纹套筒连接技术交底见图4-1~图4-4。
图4-1 标准型接头安装 图4-2 正反丝扣型接头安装六、成品保护1、 钢筋丝扣加工完毕，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。

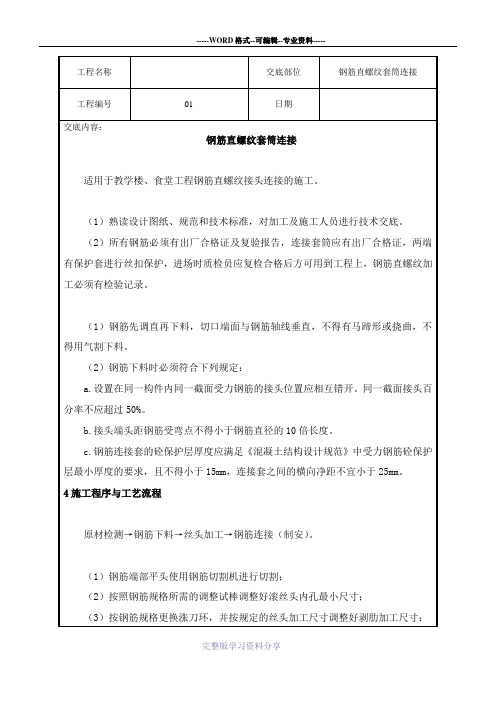

工程名称施工单位交底部位工序名称直螺纹套筒连接交底提要：一、直螺纹连接技术要求1、连接套①、经检验合格的连接套，包装箱内应有明显的标记，一端孔应用密封盖扣紧。
②、连接套进场时应有产品合格证，安装前应进行复检。
③、连接套不能有严重锈蚀、有油脂等影响混凝土质量的缺陷或杂物。
④、连接套精确为副6f级，并符合GB/T197的规定，表面粗糙度不低于6.3。
⑤、按照施工的实际需要标准型：用于一般连接钢筋的部位；⑥、标准型连接套的外形尺寸应符合下表规定：连接套外形尺寸单位：mm规格（d）螺距（p）长度L-02 外径Φ-00.4 螺纹小径D1+0.4Φ18 2.5 40 Φ29 16.3Φ20 2.5 45 Φ31 18.1Φ22 2.5 50 Φ33 20.2Φ25 3.0 55 Φ37 22.9项目(专业)技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。
工程名称施工单位交底部位工序名称直螺纹套筒连接交底提要：2、施工准备为了满足本工程质量及进度要求，由专业人员负责施工：①、本工程将由施工单位调派专业人员到现场负责。
②、确保现场有专业机械操作工2-4人（有上岗证）钢筋滚压机2台，并根据施工现场要求随时增加，机械及人员以满足施工进度。
③、在施工现场设专职质检员1个，对所有加工与安装的接头及时检查，并做好记录（统一表格式）；确保工程质量优良（优良率100%）。
④、在施工现场设专职安全员1名，配合做好安全预防措施，并做好记录。
3、丝头加工①、螺纹加工直径调定：根据所加工直径，把滚丝的相应规格通过通止棒调整，然后锁紧滚丝轮，严禁一次调定，滚丝牙应相对吻合，严禁丝牙交叉锁紧。
②、长度调整：根据所滚压钢筋直径丝头长度，把行程调节板上相应的刻线对准护板上的“0”刻线，然后锁紧，即完成初步调整。
③、直径、长度的调整：由于各部误差积累影响刻线的准确性，所以刻线均为初步指示线，最后以实际加工的直径和丝头长度进行微调，直至合格，调整时必须直径从大到小，丝头长度由短到长，顺序渐渐的进行调整。
