压力变送器详细操作指南目录1. 按键功能概述 (1)1.1. ...................................... 按键模式说明12. 按键功能 (2)2.1. ........................................ 输入操作码22.1.1. .............................. 操作码及对应功能22.1.2. ................................操作码输入方法32.2. .......................................... 设置单位42.3. ...................................... 设置量程下限52.4. ...................................... 设置量程上限62.5. .......................................... 设置阻尼62.6. ............................. 主变量调零（清零）功能72.7. ...................................... 设置输出特性82.8. .......................................... 校准下限92.9. .......................................... 校准上限92.10. ................... 零点迁移与量程迁移 [调零和调满] 102.11. ..................................... 显示变量设置113. 恢复出厂设置 (12)按键详细操作指南1.按键功能概述1.1.按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M”、“S”、“Z”。

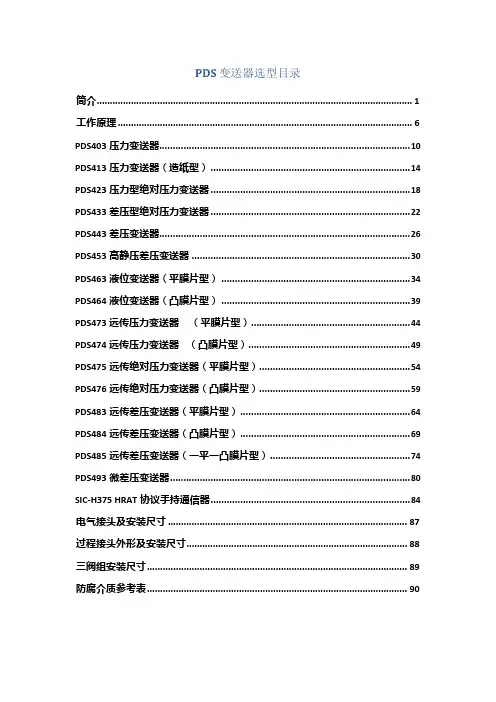

PDS 变送器选型目录简介 (1)工作原理 (6)PDS403 压力变送器 (10)PDS413 压力变送器（造纸型） (14)PDS423 压力型绝对压力变送器 (18)PDS433 差压型绝对压力变送器 (22)PDS443 差压变送器 (26)PDS453 高静压差压变送器 (30)PDS463 液位变送器（平膜片型） (34)PDS464 液位变送器（凸膜片型） (39)PDS473 远传压力变送器 （平膜片型） (44)PDS474 远传压力变送器 （凸膜片型） (49)PDS475 远传绝对压力变送器（平膜片型） (54)PDS476 远传绝对压力变送器（凸膜片型） (59)PDS483 远传差压变送器（平膜片型） (64)PDS484 远传差压变送器（凸膜片型） (69)PDS485 远传差压变送器（一平一凸膜片型） (74)PDS493 微差压变送器 (80)SIC-H375 HRAT 协议手持通信器 (84)电气接头及安装尺寸 (87)过程接头外形及安装尺寸 (88)三阀组安装尺寸 (89)防腐介质参考表 (90)简介产品背景PDS 智能压力变送器由重庆川仪自动化股份有限公司引进国外顶尖设计技术和制造技术研制的高性能智能压力变送器。
该产品使用世界上先进的复合微硅固态传感器，高可靠性的电子模块化设计以及精密的温度补偿及线性补偿系统，确保了产品的精度、长期稳定性。
完美的智能诊断及仿真，高达14种的本机功能设定，多种可选的通讯协议，规格齐全的接液部分材质，高指标的电磁兼容及雷电保护特性等，使PDS智能压力变送器自推出市场以来，受到国内外客户的一致好评。
在电力、冶金、化工、石油、建材、 轻工、核电等行业得到了广泛的应用。
品质卓越基本精度优于 0.074%量程比 100:1量程范围：差压 100Pa-3MPa；表压 1KPa-40MPa输出信号：4-20mA 叠加 HART 协议或 PROFIBUS-PA 协议过载极限：42MPa静压影响：≤0.15%/10MPa温度范围：环境温度-40～85℃；介质温度-40～300℃（特殊制作-90～400℃）长期漂移：≤0.1%/5 年温度影响：≤（0.08·r+0.1）%（-10～60℃）防爆：本安型 Ex ia IIC T6；隔爆型 Ex d IIC T6防护等级：IP67电源：10.5～45 V DCMTBF：435 年高稳定性PDS 智能变送器基本精度优于 0.074%FS，在较大的量程范围调整的情况 下，其测量值误差也优于 0.1%。
压力变送器使用说明书使用说明书一、产品简介压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。
本使用说明书旨在向用户介绍如何正确操作和使用压力变送器，以确保其正常工作并提供准确的结果。
二、产品特点1. 多功能显示屏：压力变送器配备了一个多功能显示屏，可实时显示当前的压力值，并具有高亮度和大字体，方便用户在各种环境下清晰读取。
2. 高精度测量：压力变送器采用先进的传感技术，能够提供高精度的压力测量结果，误差范围小于0.5%。
3. 可调量程：用户可以根据实际需求调整压力变送器的量程，以适应不同压力范围的测量要求。
4. 反向保护功能：压力变送器具有反向保护功能，可有效防止错误安装或逆向操作造成的设备损坏。
三、使用步骤1. 安装：在安装压力变送器之前，请务必确认管道和接口的清洁度，并确保压力变送器和管道之间的连接紧固可靠。
请注意避免弯曲或扭曲导致的应力集中。
2. 电气连接：将压力变送器的电源线与电气系统连接，确保正负极连接正确。
务必遵守相关安全规范，以防止短路或电击。
3. 参数设置：使用说明书中提供的操作界面设置功能，根据实际测量需求，配置压力变送器的参数。
包括量程范围、输出信号类型等。
4. 稳定运行：打开电源并激活压力变送器，观察显示屏上的压力数值是否稳定。
如果数值不稳定或显示异常，请检查电气连接和参数设置是否正确。
四、注意事项1. 请勿将压力变送器暴露于过高的温度或湿度环境中，以免影响其正常运行。
2. 避免将压力变送器安装在易受冲击或振动的位置，以免影响测量的准确性。
3. 请勿随意改动压力变送器的内部结构或电气连接，以防止设备故障或损坏。
4. 如果发现压力变送器的测量结果与实际情况不符，请检查是否存在误操作或其他外部干扰，并及时联系售后服务。
五、维护保养1. 定期检查压力变送器的外部连接是否松动，如有必要，请进行紧固。
2. 请定期清洁压力变送器的外壳和显示屏，避免灰尘或污渍影响操作和读数的清晰度。
安装○普通型及小巧型变送器的安装①若压力系统有瞬间过压，该变送器过载范围满足系统要求，并配置缓冲阀；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的引压孔；④禁止随意拆卸、碰撞变送器及强行绞拧导线，严禁用异物捅引压孔；⑤根据产品连续类型，查对现场接口是否与产品一致。
若为螺纹接口，应缓速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。
○投入式变送器的安装●注意事项①安装地点的液体可能产生的静压力不能超过变送器的量程；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的进液孔；④安装时要缓速放入或提出，严禁用强力拉扯电缆或用金属等硬物捅压膜片。
●安装方法变送器的安装方向为垂直向下，在动水中使用时，应注意使变送器压面与水流方向平行。
1在静水中安装①在水池中的安装方法：为防止水泵打水时的冲击抖动变送器或损坏变送器或损坏变送器，应将变送器原理液体出入口安装。
（如图a所示）②在深井中的安装方法：一般用插钢管的方法，要求钢管不能打弯，内劲必须大于35mm，易上下提动变动器，在钢管的不同高度上若干小孔，以便水通畅进入管内，必要时，可在变送器上缠烧钢丝，用钢丝上下提动，以免拉断电缆线。
（如图b所示）2在动水中安装在动水中安装时需加静水装置①方法之一：在水道中插入钢管，要求钢管壁稍厚一些，并在其上下不同高度若干个小孔，以阻尼水波和消除动水压力的影响。
（如图c所示）②方法之二：若为清水域的沙石水床，以浅埋为好。
（如图d所示）③方法之三：这种方法即能消除水流压力和波浪的影响又能起到过滤浊水泥沙的作用（如图e所示）○普通型及投入式变送器接线信号（电源）端子设置在电气盒的一个独立腔室内。
接线前，先拧下表盖，把信号（电源）线从穿线孔穿入，把线接在+、-端子及地上，拧紧表盖和穿线孔螺栓。
信号线不要与其它电源线一起穿金属管或放在同一线槽中，也不要再强电设备附近通过。
注意：接好线后，务必将表盖拧紧，以免潮气进入电气盒内，损坏电路。
SIC 重庆川仪重庆川仪十七厂有限公司Chongqing Chuanyi Instrument No.17Factory Co.,Ltd.一体化温度变送器使用说明书Integrated TemperatureTransmitterOperationInstructions特别提示Particular Notes本说明书仅限于下列产品使用：The Instructions is restricted to be applied in the following products: SBWR带热电偶一体化温度变送器SBWR series integrated temperature transmitter with thermocoupleSBWZ带热电阻一体化温度变送器SBWZ series integrated temperature transmitter with thermal resistance目录Contents1.概述 (1)1.Overview (1)2.执行标准 (1)2.Executive standard (2)3.产品特点 (2)3.Product features (2)4.主要技术参数 (2)4.Main technical parameters (2)5.温度变送器测量误差 (5)5.Measuring Error of Temperature Transmitter (5)6.安装 (7)6.Installation (7)7.电气连接图 (9)7.Connection diagram of electric devices (10)8.防爆产品要求 (12)8.Requirements on explosion proof products (12)9.使用 (15)9.Operation (15)10.维护与修理 (18)10.Maintenance and repair (18)12.补充说明 (22)12.Supplementary instructions (22)一体化温度变送器使用说明书Integrated Temperature TransmitterOperation Instructions1.概述1.Overview一体化温度变送器主要是由温度传感器（热电偶或热电阻）与二线制温变模块构成，安装于热电偶或热电阻温度传感器的接线盒内或分体安装在现场管道上，将传感器信号转换成4～20mADC，从而使温度的传感、变送、显示一体化。

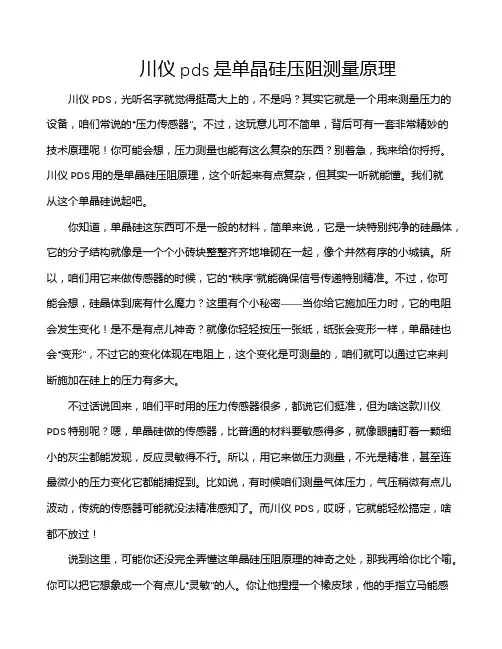

川仪pds是单晶硅压阻测量原理川仪PDS，光听名字就觉得挺高大上的，不是吗？其实它就是一个用来测量压力的设备，咱们常说的“压力传感器”。
不过，这玩意儿可不简单，背后可有一套非常精妙的技术原理呢！你可能会想，压力测量也能有这么复杂的东西？别着急，我来给你捋捋。
川仪PDS用的是单晶硅压阻原理，这个听起来有点复杂，但其实一听就能懂。
我们就从这个单晶硅说起吧。
你知道，单晶硅这东西可不是一般的材料，简单来说，它是一块特别纯净的硅晶体，它的分子结构就像是一个个小砖块整整齐齐地堆砌在一起，像个井然有序的小城镇。
所以，咱们用它来做传感器的时候，它的“秩序”就能确保信号传递特别精准。
不过，你可能会想，硅晶体到底有什么魔力？这里有个小秘密——当你给它施加压力时，它的电阻会发生变化！是不是有点儿神奇？就像你轻轻按压一张纸，纸张会变形一样，单晶硅也会“变形”，不过它的变化体现在电阻上，这个变化是可测量的，咱们就可以通过它来判断施加在硅上的压力有多大。
不过话说回来，咱们平时用的压力传感器很多，都说它们挺准，但为啥这款川仪PDS特别呢？嗯，单晶硅做的传感器，比普通的材料要敏感得多，就像眼睛盯着一颗细小的灰尘都能发现，反应灵敏得不行。
所以，用它来做压力测量，不光是精准，甚至连最微小的压力变化它都能捕捉到。
比如说，有时候咱们测量气体压力，气压稍微有点儿波动，传统的传感器可能就没法精准感知了。
而川仪PDS，哎呀，它就能轻松搞定，啥都不放过！说到这里，可能你还没完全弄懂这单晶硅压阻原理的神奇之处，那我再给你比个喻。
你可以把它想象成一个有点儿“灵敏”的人。
你让他捏捏一个橡皮球，他的手指立马能感觉到球的硬度，压力一大，他就知道了；你让他捏捏一个气球，他也能感受到压力的轻微变化。
这个“灵敏”就体现在单晶硅上了，它对压力变化的“反应”非常强烈，就像人对触觉的感觉一样。
而电阻的变化，就是单晶硅对“触觉”的反馈。
所以，川仪PDS通过这一点来测量压力，不仅是高效、可靠，而且还超级耐用。

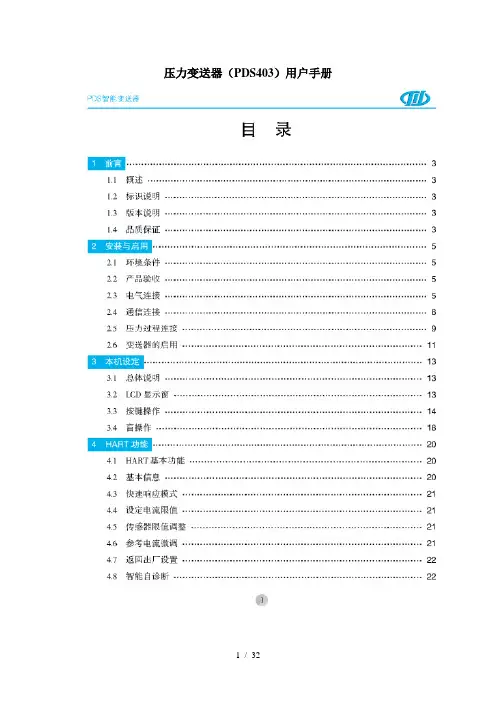

PDS 智能变送器用户手册user ' manual PDS403压力变送器PDS423 压力型绝对压力变送器重庆川仪自动化股份有限公司控制仪表分公司CHONGQING CHUANYI AUTOMATION CO.丄TD目录1 前言2 安装与启用3 本机设定4 HART 功能5 技术规范6 维护与维修7 型谱1刖言感谢您选用了由西门子与川仪联合生产销售的PDS系列智能差压/压力变送器。
在安装使用前，请详尽阅读本说明书，以便本仪表能安全高效地应用于您的工程项目中。
为了保证操作人员、仪表和系统的安全，请关注用户手册中带有警示标识的语句，严格按照国家和行业相关标准、安全操作规则操作。
概述PDS系列变送器是重庆川仪选用西门子散件生产的一种高性能差压/压力变送器。
变送器采用西门子原装的传感器和电子部件，内含西门子的温度补偿、线性补偿技术，具备智能化和通信功能，可广泛应用于石油、化工、冶金、电站等行业中。
1.2标识说明说明书中较多地采用了一些标识，分别说明如下:警告表示危险，可能导致重大人身事故或重大财产损失。
小心表示一般故障，可能导致轻度人身伤害或一定财产损失。
提示关于产品的重要信息，或手册中某一部分内容需要提示1.3版本说明版权所有，未经重庆川仪书面许可，本说明书不能以任何形式修改、复制、截取。
本说明书作为产品附件与产品同时送达使用者手中。
请使用当前版本的说明书，不保证其它版本说明书能在当前产品中正常使用，除非另有说明。
本说明书中如有错误、遗漏或不可理解之处，请联系重庆川仪。
对于用户特殊订货仪表，本说明书不完全适用，可作附加说明。
1.4 品质保证质保期限根据报价书指定，或由双方在合同中特殊说明。
保修期内发生故障，原则上免费维修。
故障发生后，用户可与经销商或川仪联系；请告知仪表型号规格、故障现象、环境状况等一些相关信息以便快捷有效地解除故障。
因以下原因而造成的故障，即使在质保期内，用户也应承担维修费用：1) 仪表安装现场不满足本说明书第2 章节所述的环境条件。
2) 错误的安装、错误的操作、非指定单位进行的错误的维修。
3) 现场压力超过了仪表工作压力。
4) 不可抗拒原因引起的损坏，如地震、火灾、战争等。
2 安装和启用环境条件变送器的安装环境应满足以下条件：自然环境条件1) 环境温度：-40 +85C(防爆变送器T5温度组别最高+70C、T6温度组别最高+60C)2) 过程温度：-40 +100C3) 相对湿度：W 95%4) 大气压：86 106kPa机械环境条件振动加速度：w 2g电磁环境条件1) 磁场强度：w 400A/m2) 射频干扰：w 10V/m( 80MHz 1GHZ3) 静电干扰：w 8000V4) 电快速瞬变脉冲群干扰：w 2000V( 5kHz)产品的验收变送器安装使用前，请按订货合同验收，核对规格、型号、量程范围、位号等信息是否正确；检查安装板、安装支架、卡箍、U型螺栓、螺母、垫圈、说明书、合格证等附件是否齐备。
变送器的铭牌如图1。
O R PDS智能压力变送器毎:渝00000334号O重庆川仪自动化股份有限公司控制仪表分公司中国重庆北部新区黄山大道中段61号」图1 PDS变送器铭牌电气连接警告防爆型变送器的电气安装连接必须严格遵循国家相关标准的规定；隔爆型变送器必须切断电源后方可旋开盲盖接线，接线完成后应将盲盖旋紧并用防爆锁紧螺钉锁紧，避免盲盖被随意旋开。
A小心变送器电源（信号）线的敷设应满足以下要求：电缆的选用应考虑机械性能、绝缘强度、现场干扰、环境温度、环境腐蚀等因素。
与电压＞60V的线缆隔离；避开附近大功率电气设备，使用屏蔽电缆（屏蔽层双端接地良好）接线腔连接变送器采用二线制传输，因此信号线即电源线，与外部电源的连接示意图如图2I ------------------ 1图2变送器与外部电源的连接示意图变送器通过电缆与电源和负载构成回路，在图 2中，使用屏蔽电缆，屏蔽层连接到接线端子的地端，该端已与变送器外壳相连，要求屏蔽层另一端与现场大地可靠连接，否则不能达到良好的屏蔽效果。
图2中的序号“3”有两个接线柱，可直接连接内阻不大于10Q 的标准 电流表，检测变送器输出电流。
图2中的230〜500Q 负载电阻为HART 1信功能配用。
HART 终端设备 可连接到接线盒的“ +”、“ - ”两端，也可连接到负载电阻的两端。
对于本安型变送器，图2中的虚线框部分应置于无爆炸危险的安全场 所，且供电电源必须为经过相关认证的安全栅。
警告警告对隔爆型变送器，在上电的情况下，严禁打开盲盖或视镜盖，因 此，在使用现场，不可使用手持终端对变送器进行调校，但可使 用本机按键进行调校。
232 配线变送器出厂时为防止灰尘进入，在两电气连接口处置有两个防尘塞。
A进行电气安装时，应取下这两个防尘塞，在不需要电气连接的接口处旋入密封塞，另一接口旋入与螺纹规格相应的电气接头以便安装电缆。
变送器与外界的电气连接结构示意图如图3。
图3电气连接结构示意图在变送器配线口与金属软管接头的螺纹上涂防水用的非硬化密封剂，使用600V规格PVC色缘电缆线或与之规格相当的电缆。
对于普通型或本安型变送器，使用金属套管或防水套管。
对于隔爆型变送器，必须使用符合隔爆要求的隔爆密封接头及其它连接件，电缆直径①士。
电子室旋转变送器的电子室可顺时针或逆时针旋转，但为了电子室内的连接安全,旋转有一定的角度限制。
如图4所示，壳体与测量部连接的颈部有两片阴影部分区域，测量部的颈部有“旋转定位标识”，壳体与测量部的相对旋转 在“旋转定位标识”指向阴影部分之内均可，可旋转的总角度 270°（旋转 时，“旋转定位标识”不可经过非阴影区域）。
具体方法为：松开外壳紧固 螺钉，根据现场的安装要求旋转，完成后拧紧外壳紧固螺钉。
图4电子室旋转LCD 显示器旋转变送器可选配LCD 显示器，安装在外壳与视镜盖内。
变送器现场安装 完成后，可改变显示器的显示方向。
操作方法为：旋开视镜盖，用工具卸下显示器安装螺钉，取下显示器，按需要改变方向（4个方向，每90度一个位置）。
警告接地变送器上有内接地和外接地，两处均有接地标识，可任选其一或两处都接现场地，接地电阻W 100 Q对隔爆型变送器，上电时严禁拧开视镜盖旋转显示器。
器, 闲转■标识不贯按定悝标说外克紧固理匸睡轲标识可_电源电压与负载电阻变送器的电源电压U （单位V ）的范围：W U< 45变送器回路的负载电阻R （单位Q ）应满足公式1的要求。
R U 10.50.023 在本安回路中，R 应包含安全栅电阻。
在需要HART 1信的变送器回路中，230W R W 5OO,W U<45。
变送器工作区域电源负载关系如图 5图5电源负载图通信连接变送器的通信方式有HART 和PROFIBUS 两种，这里对HART 型变送 器的通信连接作简要介绍。
HART 型变送器的输出在4 20mA 信号的基础上调制了 HART 数字信 号。
HART 信号以2200Hz 表示“ 0”，以1200Hz 表示“1”，数字信号直流 平均值为0,对4 20mA 回路不产生影响。
公式1R (Q)|1500500230U (V)15J在图2所示变送器与外部电源连接示意图中，HART终端设备可跨接在变送器的“ +” “-”端，也可跨接在负载电阻的两端。
变送器可与系统中所有HART类仪表如执行器、阀门定位器等配合使用，系统中可同时存在16台HART仪器，使用HART终端设备可分别对它们进行操作。
图5 表达了HART信号可使用的电源负载区域。
压力过程连接变送器使用安装管加支架的安装方式，安装管直径要求①50①60mm,先将安装板用U型螺栓固定在安装管上，然后将安装支架装配到安装板上，最后用固定环将变送器固定在安装组件上。
变送器的安装板可适应多种安装管的位置变送器的外形尺寸如图6图6变送器外形尺寸图小心进行压力过程连接之前，请确认相关管路通畅，相关结构件强度足够；进行压力过程连接时，请确认相关阀门已关闭；连接完成后，请确认连接部分介质密封性良好；在需要排气排液时，应采取相应的安全措施，避免高压或腐蚀介质造成人身伤害及财产损 失。
壑壬警告_____ t 对于以过程螺纹直接安装到管道上的压力 （或绝对压力）变送器，严禁以变 送器外壳为受力点紧固或拆卸，必须使用扳手等专用工具、以传感器体的四 方平面（少数规格为六方）为受力点进行操作。
变送器的测量部压力变送器的测量部有三种：1/2-14NPT 内螺纹过程连接、G1/2外螺纹过程连接及椭圆法兰连接。
变送器的压力过程连接、现场压力引入在这部分NPT 杲内螺纹过程连接 G%合外螺纹过程连接椭圆法兰过程连接图7变送器测量部导压管的装配 （1）系统引压口压力管道内的沉淀物、残液等进入导压管，将导致压力测量时产生误差。
要排除这些影响，应按图10所示的角度范围安装引压阀过程介质为液体时，引压口水平或水平之下 45°之内；过程介质为气体时，引压口垂直向上或与垂直向上呈45°角之内;A过程介质为蒸汽时，引压口水平或水平之上45°之内。
液体介质气体介屣蒸辄介质图8引压口的位置导压管应垂直或倾斜排布，即使水平排布，也应有适度的倾斜，使过程介质不会残留在管道内。
（2）变送器的位置过程介质为液体或蒸汽时，原则上变送器的位置低于引压阀；过程介质为气体时，原则上变送器的位置高于引压阀。
（3）冷凝、防冻测量蒸汽介质时，导压管内的液体因过程温度或环境的变化而反复凝结、蒸发，会使高低侧分别产生液柱，液柱的高度不同将为测量带来误差, 因此，蒸汽测量时请使用冷凝槽。
应采取适当的措施，防止变送器及导压管内的过程流体发生冻结。
凝固的介质可能会损坏传压膜片。
安装用结构件压力变送器的安装使用条形安装板+U型螺栓+安装托架+固定环的组合结构。
装配步骤为：先将安装板用U型螺栓和螺母与现场安装管装配，然后用M8螺钉螺母将安装托架装配到安装板上，再将变送器和固定环装配在安装托架上，所有螺钉螺母的装配力矩。
图9压力变送器安装结构件安装方式变送器的水平配管（压力过程连接）安装采用条形安装板+U型螺栓+ 现场安装管的方式，安装管直径① 50①60mm安装板与变送器用螺栓螺母连接，装配力矩。
变送器的启用压力过程回路以下举例说明压力回路的连接，如图11图11压力过程系统连接图按如下步骤，检查压力回路通畅且无泄漏。
1) 首先确认所有阀门处于关闭状态2) 打开引压阀，过程流体进入引压管路3) 确认过程压力回路无泄漏零点量程设定压力过程连接完成后，应对变送器进行零点调整，因为安装位置会使零点产生偏移(尤其是小量程范围)。
调整方法和要求参照“本机设定”章节及HART或PROFIBU 关联设备说明书。
