电路识图96

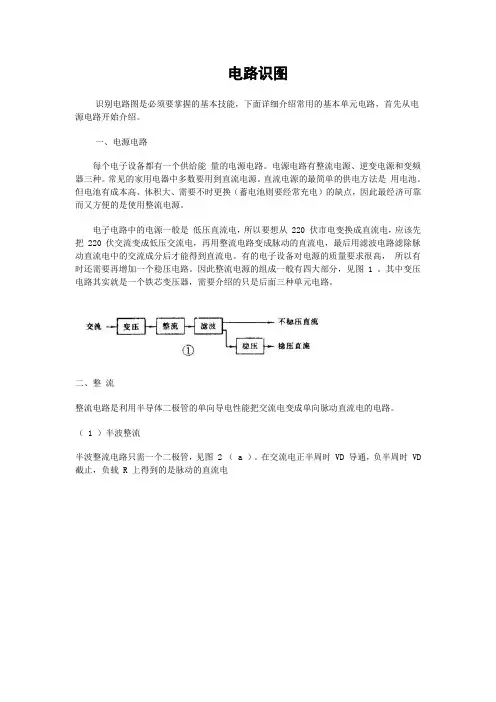

电路识图识别电路图是必须要掌握的基本技能，下面详细介绍常用的基本单元电路，首先从电源电路开始介绍。

一、电源电路每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图 1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。

在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。

负载 R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。

（ 3 ）全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图 2 （ c ）。

负载上的电流波形和输出电压值与全波整流电路相同。

（ 4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。

图 2 （ d ）是一个二倍压整流电路。

当 U2 为负半周时 VD1 导通， C1 被充电， C1 上最高电压可接近 1.4U2 ；当 U2 正半周时 VD2 导通， C1 上的电压和 U2 叠加在一起对 C2 充电，使 C2 上电压接近 2.8U2 ，是C1 上电压的 2 倍，所以叫倍压整流电路。

电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。

第一篇共计九个章节介绍。

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

四种基本电路图一、点动控制点动控制又称为寸动控制，顾名思义就是按动按钮开关，电动机得电启动运转；当松开按钮开关后，电动机失电停止运转。

点动控制是电路中最基基础的控制电路，广泛应用在电路中。

工作原理：当按下按钮SB，交流接触器工作线圈得电吸合，其主触点瞬间闭合，接通三相电源，电动机得电启动运行；当松开按钮SB，交流接触器工作线圈失电断开，主触点瞬间断开，断开三相电源，电动机失电停止运转。

二、自锁控制自锁控制就是依靠接触器或者继电器自身的常开辅助触点，而使其工作线圈保持通电的现象。

它与点动控制最大区别是，点动控制是接通接触器线圈电源后，松开启动按钮后接触器线圈立马断电，电机停止；而自锁控制，当接触器线圈得电后，松开启动按钮，接触器线圈依然保持通电。

自锁控制在控制电路中可以起到很好的失压和欠压保护作用，当电路电源由于某种原因，导致电压下降，电压低于85%时，接触器的电磁系统所产生的电磁力克服不了弹簧的反作用力，因而释放，主触点打开，自动切断主电路，达到欠压保护。

当电路断电时，接触器工作线圈失电释放，自锁触点断开，当再次来电时，电机不会立刻启动，必须重新按动启动按钮SB，电机才能再次工作，起到失压保护。

工作原理：启动时，按动启动按钮SB2，接触器工作线圈得电吸合，主触点闭合，三相电源接通，电机得电运行。

在交流接触器工作线圈得电吸合同时，接触器并联在启动按钮SB2上的辅助触点闭合自锁，在启动按钮SB2松开后，电流经辅助触点保持接触器工作线圈通电吸合，所以主触点不会断开，电机保持正常工作。

三、互锁控制互锁控制简单理解就是两者相互制约。

比如有一台电机可以左右运行，如果没有相互制约，同时启动势必造成电源短路，因此约定左边运行时右边不能运行，右边运行时左边不能运行，这样的相互制约就是互锁。

互锁一般通过软件编程、接触器或继电器常闭触点、按钮的动断触点来实现。

自锁控制与互锁控制两者区别是，自锁是保证启动按钮松开后，保持接触器线圈持续通电，而互锁是保证两个接触器不会同时启动。

电路识图的方法与技巧电路图识图方法1.通过元器件学识图电子元器件是构成电子产品的最小单位，所以了解元器件的实物外形、电路符号、文字符号，再进一步了解它们的工作原理，是学习电路识图的基础。

由于电子元器件种类繁多，不可能短时间掌握所有的元器件，可以先了解电阻、电容、二极管、三极管等常用元器件。

2.通过单元电路学识图任何电子电路都是由不同数量的单元电路构成的，简单电路采用的单元电路数量较少，复杂电路采用的单元电路较多。

比如，自激式开关电源是由启动电路、振荡电路、误差取样放大电路、调宽电路、输出整流/滤波电路、保护电路构成的。

彩色电视机行扫描电路是由行振荡器、行激励电路、行输出电路构成的。

这些单元电路又是由电阻串/并联电路、电容串/并联电路、放大电路、振荡电路等基本单元电路构成的。

如果将整机电路比作是一间房屋，那电子元器件就是一砖一瓦，而单元电路就是一段墙。

因此，掌握了电子元器件和单元电路的工作原理和识图方法，也就可以快速掌握整机电路的识图方法。

复杂电路图识图技巧复杂电路图的识图应按照从局部到整体、从输入到输出、化整为零、聚零为整的思路和方法进行，用整机电路的工作原理指导单元电路，利用单元电路分析整机工作原理。

1.通过了解功能识图进行电路识图前，要清楚需要识图的电子产品的功能是什么，有什么特点。

比如，电视机、DVD或空调器用的遥控器，它主要的功能是当按下需要操作功能对应的按键后，微处理器的操作键输入端就会得到键控脉冲，被微处理器识别、处理后，输出控制信号。

控制信号再经放大电路进行放大，利用红外发射管发射出去。

红外信号最终被受控设备上的接收电路接收后，就可以实现用户需要的控制功能。

因此，遥控器要想正常工作，需要设置电源电路、单片机（微处理器）、操作键、放大电路、红外发射二极管。

了解产品功能可以帮助理解电路的构成和工作原理。

2.通过化整为零识图先将整机电路根据不同的功能划分为若干个单元电路，究竟划分多少个单元电路，不仅与电路的结构和复杂程度有关，而且与读者所掌握的电子技术知识多少和识图能力有关。
