电路图识图方法：10大原则与7大步骤
电路图识图方法：10大原则与7大步骤01、电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。
第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
（此法又称节点法）例如：02、电路简化步骤第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
第二步：将电流表变成导线（视具体情况也可保留）。
第三步：去掉电压表。
第四步：合并(或者换位）导线上的节点。
（此步骤在电路中用电器比较多，且相互纠结时，采用）。
第五步：画出等效电路图，判断各用电器是串联还是并联。

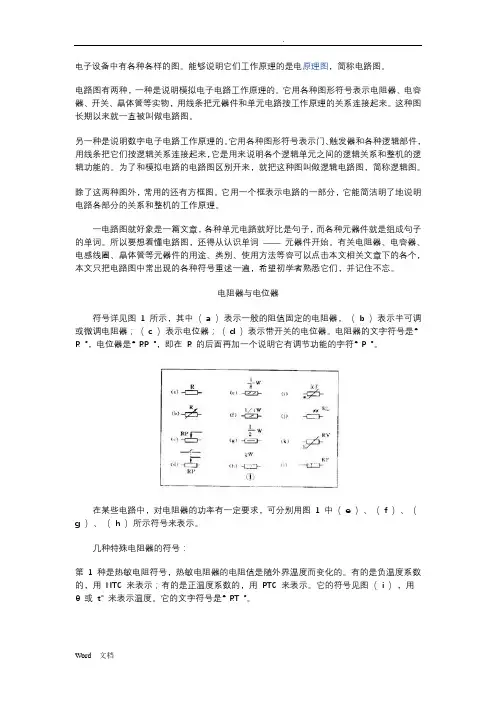

电路识图技巧
电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等容可以点击本文相关文章下的各个，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图1 所示，其中（a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（c ）表示电位器；（d ）表示带开关的电位器。
电阻器的文字符号是“R ”，电位器是“RP ”，即在R 的后面再加一个说明它有调节功能的字符“P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图1 中（e ）、（f ）、（g ）、（h ）所示符号来表示。
几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
有的是负温度系数的，用NTC 来表示；有的是正温度系数的，用PTC 来表示。
它的符号见图（i ），用θ或t°来表示温度。
它的文字符号是“RT ”。
第2 种是光敏电阻器符号，见图1 （j ），有两个斜向的箭头表示光线。
它的文字符号是“RL ”。
第十二章识图能力训练 第一节识读电气图的基本方法与步骤
识图能力训练
(1)在绘制电路图时，各种电器元件都应使用国际或 国家统一规定的图形符号和文字符号。
(2)主电路部分采用粗线条画出，控制(辅助)电路部 分采用细线条画出。一般情况下，主电路画在左侧，控 制电路画在右侧。
(3)同一电器的各部分不画在一起，根据其作用原理 分散绘制时，为了便于识别，它们用同一文字符号标注。
识图能力训练
3. 看标题栏 图纸中标题栏也是重要的组成部分，它告诉你电 气图的名称及图号等有关内容，由此可对电气图的类 型、性质、作用等有明确认识，同时可大致了解电气 图的内容。 4. 看概略图(或框图) 看图纸说明后，就要看概略图，从而了解整个系 统或分系统的概况，即它们的基本组成、相互关系及 其主要特征，为进一步理解系统或分系统的工作方式、 原理打下基础。
识图能力训练
三、电气原理图识读举例 现以电动机单向启动控制电路为例(如图12.1所 示)，详细介绍电气原理图主电路、辅助电路的识 读方法。 电动机的控制是生产中最主要的电气控制方式 之一。电动机单向启动控制电路是其中应用最广泛、 也是最基本的线路，该线路能实现对电动机启动控 制、停止控制、远距离控制、频繁操作等，并具有 短路、过载、失压等保护。识图的方法与步骤如下：
识图能力训练
3．结合典型电路看图 典型电路就是常见的基本电路，如电动机正、 反转控制电路，顺序控制电路，行程控制电路，晶 体管整流电路，滤波电路，晶体管振荡及放大电路， 晶闸管触发电路等，不管多么复杂的电路，总能将 其分割成若干个典型电路，先搞清每个典型电路的 原理和作用，然后再将典型电路串联组合起来看， 就能大体把一个复杂电路看懂了。这实际上就是一 种从“整体到局部”、再从“局部到整体”的看图 方法。
识图能力训练
第二步，搞清用什么电气元器件控制用电器， 是开关还是启动器或是接触器、继电器。 在本电路中控制电动机的电气元器件是接触器：KM。 第三步，看主电路上还有什么电器，有何用途。 如电源开关、熔断器、热继电器等。 在本电路中还接有电源开关QF、热继电器FR。QF 控制主电路电源的接通和断开，FR对M起过载保护作 用。 第四步，看电源，了解电源电压等级。 本电路的电源是380V三相交流电。
心得体会-电子电路原理图识图心得
心得体会-电子电路原理图识图心得
电子电路原理图是电路设计的重要部分，它能够直观地反映电路的连接关系和工作原理。
要想正确识图，需要对电子元器件的符号、连接方式、电源引脚等有一定的了解和认知。
在识图过程中，需要注意以下几点：
1.理解电路功能和工作原理，有助于正确识别符号和连接方式。
2.准确识别电子元器件符号，避免将不同元器件的符号混淆。
3.熟悉不同电子元器件的引脚编号和连接方式，特别是对于需
要正确接地或接电源的元件。
4.细心仔细地检查电路连接，防止漏接、短接或接反等错误。
除了以上几点，在实际的电路设计中，还需要注重使用电子元器件的规格参数和性能指标，以确保电路的稳定性和可靠性。
总之，电子电路原理图识图需要我们细心、认真、耐心，不断学习和积累，才能达到设计出高质量电路的目的。
电气图的识读方法和步骤
电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。
因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。
如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。
2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。
如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。
3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。
4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说和安装施工要求。
这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。
二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。
2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。
3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

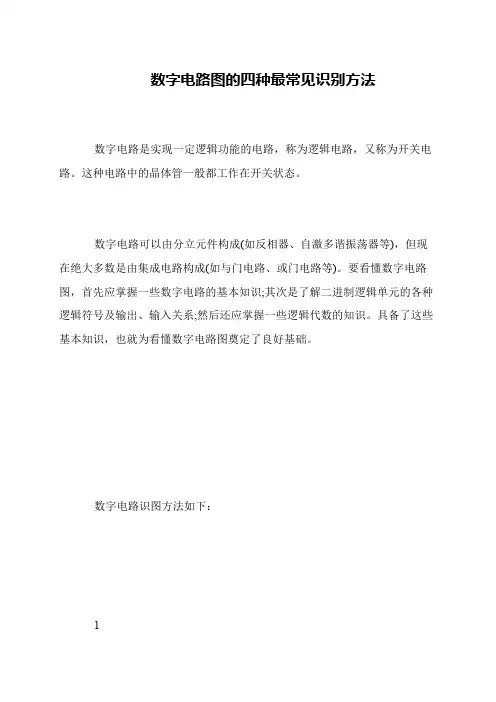

数字电路图的四种最常见识别方法
数字电路图的四种最常见识别方法
数字电路是实现一定逻辑功能的电路，称为逻辑电路，又称为开关电路。
这种电路中的晶体管一般都工作在开关状态。
数字电路可以由分立元件构成(如反相器、自激多谐振荡器等)，但现在绝大多数是由集成电路构成(如与门电路、或门电路等)。
要看懂数字电路图，首先应掌握一些数字电路的基本知识;其次是了解二进制逻辑单元的各种逻辑符号及输出、输入关系;然后还应掌握一些逻辑代数的知识。
具备了这些基本知识，也就为看懂数字电路图奠定了良好基础。
数字电路识图方法如下：
1。

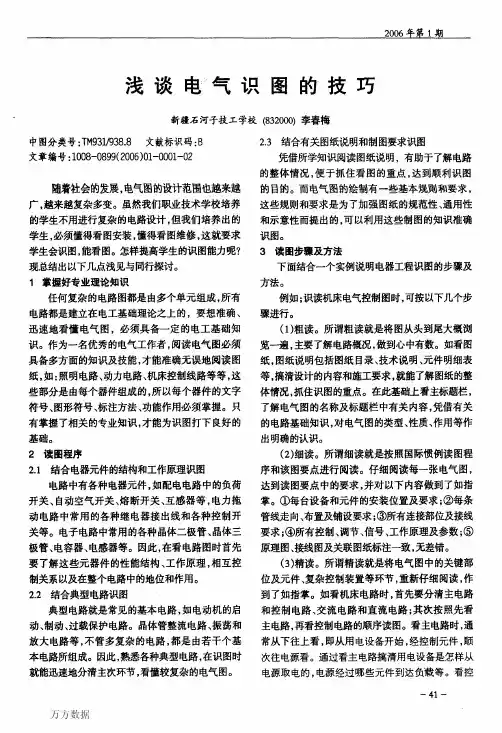

浅谈电气识图的技巧
浅谈电。
气识图的技巧新疆石河子技工学校（８３２０００）李春梅中图分类号：ＴＭ９３鹕３８．８文献标识码：Ｂ文章编号：１００８—０８９９（２００６）０１—０００１一０２随着社会的发展，电气图的设计范围也越来越广，越来越复杂多变。
虽然我们职业技术学校培养的学生不用进行复杂的电路设计，但我们培养出的学生，必须懂得看图安装，懂得看图维修，这就要求学生会识图，能看图。
怎样提高学生的识图能力呢？现总结出以下几点浅见与同行探讨。
１掌握好专业理论知识任何复杂的电路图都是由多个单元组成，所有电路都是建立在电工基础理论之上的，要想准确、迅速地看懂电气图，必须具备一定的电工基础知识。
作为一名优秀的电气工作者，阅读电气图必须具备多方面的知识及技能，才能准确无误地阅读图纸，如：照明电路、动力电路、机床控制线路等等，这些部分是由每个器件组成的，所以每个器件的文字符号、图形符号、标注方法、功能作用必须掌握。
只有掌握了相关的专业知识，才能为识图打下良好的基础。
２读图程序２．１结合电器元件的结构和工作原理识图电路中有各种电器元件，如配电电路中的负荷开关、自动空气开关、熔断开关、互感器等，电力拖动电路中常用的各种继电器接出线和各种控制开关等。
电子电路中常用的各种晶体二极管、晶体三极管、电容器、电感器等。
因此，在看电路图时首先要了解这些元器件的性能结构、工作原理，相互控制关系以及在整个电路中的地位和作用。
２．２结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、过载保护电路。
晶体管整流电路、振荡和放大电路等，不管多复杂的电路，都是由若干个基本电路所组成。
因此，熟悉各种典型电路，在识图时就能迅速地分清主次环节，看懂较复杂的电气图。
２．３结合有关图纸说明和制图要求识图凭借所学知识阅读图纸说明，有助于了解电路的整体情况，便于抓住看图的重点，达到顺利识图的目的。
而电气图的绘制有一些基本规则和要求，这些规则和要求是为了加强图纸的规范性、通用性和示意性而提出的，可以利用这些制图的知识准确识图。

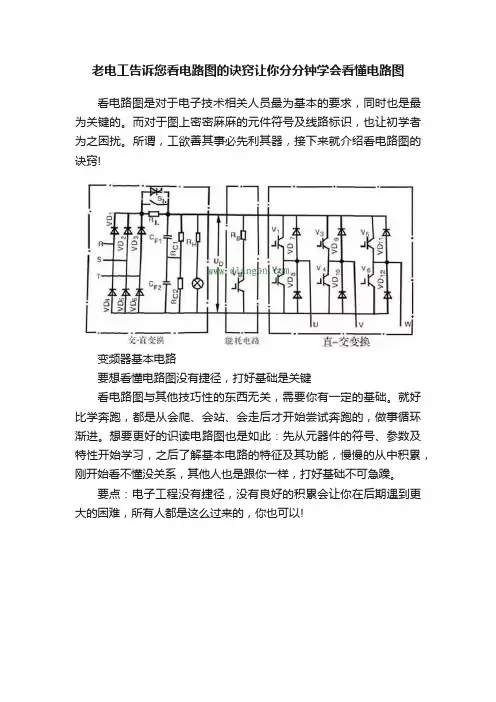

教你三步看懂电路图
教你三步看懂电路图初学电子电路图的方法和注意事项一、如何看懂电路图对于初学者，尤其是电子爱好者，学习电路图可能是一项挑战。
但只要掌握了正确的方法，就能够轻松入门。
以下是三个关键步骤，帮助你理解电路图：1.了解电子元件符号、构造、作用和功能：这是理解电路图的基础。
你需要从各种电子书籍和杂志上找到这些信息，熟悉常用电子元件的符号和特性。
2.学习单元电路中的交流回路和直流回路：这是电路分析的关键部分。
了解交流和直流回路的工作原理，能帮助你理解电路是如何工作的。
3.通过具体电路图，如收音机电路图，深入了解交流信号和直流电流的通路，包括反馈回路和谐振回路：这一步将理论知识与实际应用相结合，使你更深入地理解电路图。
二、修理识图的注意事项和方法修理识图是在修理过程中对电路图进行分析的过程，与学习电路工作原理时的识图有所不同。
以下是修理识图的要点：1.在整机电路图中建立检修思路：根据故障现象，判断故障可能发生的部分，确定下一步的检修步骤。
2.根据测量数据对相关元器件进行故障分析：例如，如果初步检查发现功率放大电路出现故障，可在功放电路图中进行具体分析。
3.查阅需要检修的某一部分电路图：了解这部分电路的工作原理，如信号的来源和去向。
4.查阅整机电路图中某一点的直流电压数据：这是修理识图的重要步骤，帮助你确定电路中各个点的电压状态，进一步分析故障原因。
三、上下拉电阻的作用与选择上下拉电阻在电子电路中发挥着重要作用，主要用途包括：1.提高输出电平：当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平，需要加上拉电阻来提高输出高电平。
2.提供泄荷通路：对于OC门电路，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
此外，对于COMS芯片的管脚，加上拉电阻也是为了提高输出电平、提高芯片输入信号的噪声容限、增强抗干扰能力。
3.匹配电阻：在长线传输中，电阻不匹配容易引起反射波干扰，加上下拉电阻实现电阻匹配，有效抑制反射波干扰。
看电气电路图有哪些窍门
看电气电路图有哪些窍门？电路图可以说是“五花八门”，各种电路应有尽有，比如电力拖动电路图、配电一次系统图、电力电子线路图、电子线路图、单片机系统控制图等等。
对于这些图在看图的时候首先就灵活运用了“六先六后”的看图技巧。
在这里所谓“六先六后”是指先一次，后二次；先文字，后图形；先交流，后直流；先线圈，后触点；先上后下，先左后右的看图规则，下面具体说说是如何实施的。
1、“先一次，后二次”的看图技巧首先我们先看看“先一次，后二次”的看图技巧，这“一次”是指发电、输电、变电、配电和用电的电能电路称为一次电路；“二次”是指为了保证一次电路的安全，要对一次电路进行控制、保护和测量的电路我们叫二次回路。
以下面的电路图为例子，它是一个配电线路反时限过流保护电路。
我们在看这样的电路图时，首先要看一次电路WB是由母线经过转换开关QS和和断路器进行隔离控制。
相线L1和L3分别接入了电流互感器，其中电流互感器TA3和TA4接入了继电保护器的线圈，另一端通过过流继电保护器的触点与断路器的跳闸线圈连接起来。
这样当一次高压电路发生短路或者过载的时候，过流继电器KA1和KA2就会动作，就会使断路器的跳闸线圈YR1和YR2获得了一个电信号脉冲，这样就会使空气断路器跳闸，这样就起到了保护电路的作用。
由上面电路图的例子可以看出，先看一次电路，再看二次电路。
在看图时要弄清楚一次电路对二次电路起到什么作用，是如何形成一个相互连接的整体的。
同时我们也会发现二次回路是“依附”于和作用于一次回路当中的，两者的关系都是紧密联系的。
2、“先文字，后图形”的看图技巧一个完整的电路图都有标题栏、元件明细表、电路回路名称和技术说明等。
我们在阅读这样的电路图时就要先读取以上信息。
这样有助于我们对整体电路的把握。
比如下图是一个机床的电气电路图，我们在阅读这样的电路时就要先读标题栏，这样可以对电路的功能、组成、符合以及要求有一个大概的了解。
然后再逐一看电路图的每个具体的部分，这样的看图技巧我也把它称为“先总体，后局部”看图法。
怎样看电子电路图
怎样看电子电路图1.识图要点（1）电路组成电子电路图都是由各种元器件图形符号和文字符号组成的，如电阻、电容、电感、晶体管、集成电路等元器件。
要看懂一个电气设备的电子电路图，首先要了解图中使用了哪些电子元器件，这些元器件的结构、功能、特性是什么。
电路图中用得最多的是晶体管和集成电路，因此要了解晶体管的输入、输出特性以及工作在放大区、截止区和饱和区的条件，集成电路芯片的引脚及功能等。
还应了解一些敏感元件（如热敏元件、湿敏元件、气敏元件、光敏二极管）的功能、特性。
掌握图中所有元器件的工作特性、工作条件为识读电路图提供方便条件。
（2）“先易后难，先局部后整体，逐步深入”原则识图应先从较简单的局部电路分析开始，然后再进行整体电路分析。
在识图过程中要注意综合知识的运用，逐步深入，对基本电路理解得越深，掌握得越牢，就会化难为易，看懂复杂的电路图。
通过反复的训练和实践，取得一定经验，识图能力一定会逐步提高。
下面分别对模拟电子电路和数字电子电路的识图方法进行介绍。
2.电路识图方法（1）图物对照看图在看电子电路图之前，先阅读电气设备说明书，了解该设备的用途、安全注意事项，了解设备中的各开关、旋钮、指示灯、仪表的作用，然后结合实物在电路图中找到其相应的图形符号位置，从而了解它们属于哪一部分电路，功能是什么，有哪些控制作用，这样可大致了解电路的整体情况，为进一步详细、深入看图做好准备。
有的说明书给出框图，通过阅读框图大致了解整个电路由哪些部分组成，各部分之间的相互关系等，这样就可粗略地知道电路的构成、功能和用途。
（2）化整为零，逐级分析电子电路不论有多么复杂，都可以分解成若干个单元电路。
在模拟电路中，一般可分为输入电路、中间电路、输出电路、电源电路、附属电路等几部分。
每一部分又可分解为几个基本的单元电路，而单元电路又是由各种元器件构成。
还可用画框图的方法对整机电路进行分解，将电路按功能分成若干单元电路，找出它们之间的联系，搞清每一单元内的元器件作用，从而弄清楚每一单元电路的功能，进而搞清单元电路之间具有何种关系，从而对整个电路有完整的了解。
