广东省深圳市文汇中学2016届九年级物理上学期期中试题(含解析)新人教版

第一学期期中考试初三物理试卷姓名：一、选择题：本大题共20个小题。

1-16小题只有一个选项符合题意，每小题2分，17-20小题为多项选择题，每小题3分。

本题共44分。

1.下列各物理量中，有一个物理量的单位与其他三个物理量的单位不同，它是……………（）A. 内能B. 热值C. 功D. 热量2．甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，则………………………（）A．甲、乙两球一定带同种电荷 B．甲、乙两球一定带异种电荷C．乙、丙两球一定带异种电荷 D．乙、丙两球一定带同种电荷3．如图1所列现象不能说明分子之间有引力的是……………………（）A B 图1 C DA. 两块铅块结合在一起B. 测力计的示数变大C. 两个露珠相遇后变成一个露珠D. 气体容易被压缩4．质量相等、初温相同的水和煤油，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图2所示，则下列判断正确的是…( )A. 甲的比热容大，是水B. 甲的比热容大，是煤油图2C. 乙的比热容大，是水D. 乙的比热容大，是煤油5．水的比热容较大这一特点在日常生活中有广泛的应用。

下列事例中不属于应用这一特点的是………………………………………………( )A. 培育水稻秧苗时往稻田里灌水B. 用水来冷却汽车发动机C. 炎热的夏天，往室内地面上洒水降温D. 冬天供暖时用水作循环液6．关于热机，下列说法不正确的是…………………………………（）A. 热机的功率越大，其工作效率越高B. 减少城市热岛效应的措施之一就是倡导“绿色出行”C. 热机是将内能转化为机械能的装置D. 不管技术如何改进，热机的效率都不可能达到100%7．将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味．厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是…（）A. 在炒肉片过程中，肉片的温度升高，内能增加B. 附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发C. 在炒肉片过程中，肉片内能增加主要通过做功实现的D. 附近能闻到肉香体现了分子在不停地做无规则的运动8．下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是……（）A. ①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能B. ①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能C. ①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能D. ①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能9. 如图3所示，在做“连接串联电路”的实验中，许多同学闭合开关后发现灯泡L1比L2亮，则…（）A. 通过L1的电流大B. 通过L2的电流大C. 通过两灯的电流一样大图3D. 无法判断两灯的电流大小10. 关于电路的知识,下列说法中正确的是……………………………（）A. 验电器的工作原理是异种电荷互相吸引B. 只要电路闭合，即使电路中没有电源，电路中也一定有电流C. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的11．如图1为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的……………………（）A.电源B.开关C.电阻D.导线12．图5所示的电路中，当开关闭合时，甲电流表的示数为0.6A,乙电流表的示数为0.2A ，则下列判断正确是………………………………( ) A. 通过灯L 1的电流为0.6A B. 通过灯L 1的电流为0.4AC. 通过电路总电流为0.8 AD. 通过灯L 2的电流为0.4 A13. 如图6所示，L 1和L 2是两只相同的小灯泡，a 、b 是电流表或电压表．闭合开关S 后，若两灯都能发光，则………………………………( ) A. a 、b 均是电流表 B. a 、b 均是电压表 C. a 为电流表，b 为电压表 D. a 为电压表，b 为电流表14. 用同种材料制成两段长度相等、横截面积不同的圆柱形导体，A 比B 的横 截面积大，如图2所示，将它们串联在电路中，通过的电流关系是…（ ） A ． I A ＞I B B ． I A ＜I B C ．I A =I BD ．无法确定15. 如图8所示的电蚊拍,具有灭蚊和照明等功能.当开关S 1闭合,S 2断开时,只有灭蚊网起到灭蚊的作用;当S 1、S 2都闭合时,灭蚊网和灯同时起到灭蚊和照明的作用,下图电路设计符合这种要求的是( )16. 如图3所示的电路中，闭合开关S ，已知电源电压为6V ，L 1两端的电压为2V ，则下列说法正确的是……………………………（ ）A ．电压表的示数为2VB ．电压表的示数为4VC ．电压表的示数为6VD ．电压表的示数为10V（17-20小题为多项选择题，每个小题有两个或两个以上选项正确，全选对每小题得3分，漏选每小题得1分，多选、错选得0分。

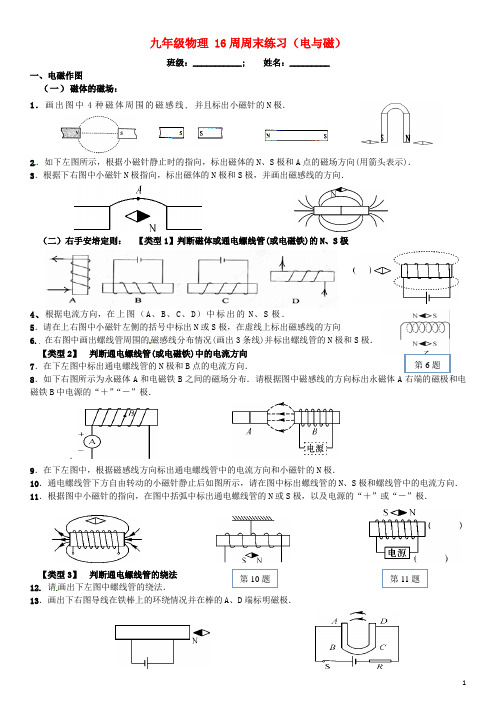

九年级物理 16周周末练习（电与磁）班级：___________; 姓名：_________一、电磁作图（一）磁体的磁场：1．画出图中4种磁体周围的磁感线, 并且标出小磁针的N极．2．如下左图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向(用箭头表示)．3．根据下右图中小磁针N极指向，标出磁体的N极和S极，并画出磁感线的方向．（二）右手安培定则：【类型1】判断磁体或通电螺线管(或电磁铁)的N、S极4、根据电流方向，在上图（A、B、C、D）中标出的N、S极．5．请在上右图中小磁针左侧的括号中标出N或S极，在虚线上标出磁感线的方向6.在右图中画出螺线管周围的磁感线分布情况(画出3条线)并标出螺线管的N极和S极．【类型2】判断通电螺线管(或电磁铁)中的电流方向7．在下左图中标出通电螺线管的N极和B点的电流方向．8．如下右图所示为永磁体A和电磁铁B之间的磁场分布．请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“＋”“－”极．．9．在下左图中，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极．10．通电螺线管下方自由转动的小磁针静止后如图所示，请在图中标出螺线管的N、S极和螺线管中的电流方向．11．根据图中小磁针的指向，在图中括弧中标出通电螺线管的N或S极，以及电源的“＋”或“－”极．【类型3】判断通电螺线管的绕法12. 请画出下左图中螺线管的绕法．13．画出下右图导线在铁棒上的环绕情况并在棒的A、D端标明磁极．二、电磁铁、电磁继电器14.如右图所示，当开关由闭合到断开时（）A.电磁铁的磁性增强，弹簧长度缩短B.电磁铁的磁性减弱，弹簧长度缩短C.电磁铁的磁性增强，弹簧长度变长D.电磁铁的磁性减弱，弹簧长度变长15．如下左图所示是温度自动报警器，当温度达到________℃时（取整数），电铃发声报警，此时电磁铁的左端是_______极。

16．如上右图是“自动水位显示器”的电路图．当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮．请根据以上要求，用笔画线代替导线，完成工作电路的连接．17．如图所示为一恒温箱温控电路，包括工作电路和控制电路两部分．R为热敏电阻(置于恒温箱内)，阻值随温度变化的关系如图所示．恒温箱温控电路工作原理是：加热过程中，恒温箱温度升高到一定值时，控制电路中电流会达到一定值，继电器的衔铁被吸合，工作电路停止加热．(1)图中所示状态，电路处于加热还是未加热？(2)恒温箱的温度为100 ℃时，继电器线圈中的电流达到20 mA，衔铁被吸合，此时热敏电阻R消耗的功率是多少？(3)电阻R′有什么作用？。

2015-2016学年广东省深圳市文汇中学九年级（上）期中物理试卷一、选择题（每小题2分，共40分）1．电路和水路有许多相似之处．在电路中和如图所示水路中的阀门作用相似的是（）A．电源 B．用电器C．开关 D．导线2．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大3．小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（）A．A处最大B．B处最大C．C处最大D．三处都是一样大4．不同导体的电阻可能不同，下列能影响导体电阻大小的物理量是（）A．电压 B．电流 C．密度 D．长度5．下列关于电流的说法中正确的是（）A．导体中有电流通过时，导体两端就一定有电压B．自由电子定向移动的方向为电流的方向C．只要电荷移动就能形成电流D．电路中有电源就一定有电流6．在如图所示的电路图中，能用电压表正确测出灯L2两端电压的是（）A． B． C． D．7．下列四个电路图中与实物图相对应的是（）A． B． C． D．8．对欧姆定律的理解，下列说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．对同一导体，导体两端的电压与通过导体的电流的比值不变9．学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示，闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（）A．电流表A的示数变小B．电压表V1的示数变小C．电压表V1的示数变大D．电压表V2的示数不变10．某同学用“伏安法”分别测量了一个小灯泡和一个定值电阻的阻值，由实验数据绘出了如图所示的三条图线a、b、c，则下列说法正确的是（）A．a是定值电阻的图象，b是灯泡的图象B．b是灯泡的图象，c是定值电阻的图象C．a是灯泡的图象，c是定值电阻的图象D．b是定值电阻的图象，c是灯泡的图象11．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A 2.2A B．0.44A 1.76AC．0.76A 0.44A D．0.44A 2.64A12．如图的电路中，电源电压保持不变．闭合开关S，当变阻器的滑片P向右移动时，不变的是（）A．电流表A的示数与电流表A1的示数的差值B．电压表V的示数与与电流表A的示数的比值C．电压表V的示数与与电流表A的示数的乘积D．电压表V的示数与与电流表A1的示数的乘积13．在探究“电流与电阻关系“的实验中，每次实验中大小都发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．定值电阻和滑动变阻器两端电压之比D．电压表与电流表示数的比值14．两只电阻组成串联电路，R1与R2两端电压之比是4：1，若将这两只电阻并联，其电流之比（）A．4：1 B．3：1 C．1：3 D．1：415．如图所示，要使图中电流表的示数最大，下列做法中正确的是（）A．S1、S2都断开B．S1、S2都闭合C．S1断开，S2闭合D．S1闭合，S2断开16．酒驾易造成交通事故，利用图示的电路可以检测司机是否酒驾．图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小．检测时，喝了酒的司机对着“气敏传感器”吹气，则（）A．电路的总电阻减小，电压表的示数减小B．电路的总电阻减小，电压表的示数增大C．电路的总电阻增大，电压表的示数增大D．电路的总电阻增大，电压表的示数减小17．光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（）A．当有人通过通道而遮蔽光线时，A、B间电压降低B．当有人通过通道而遮蔽光线时，通过R1的电流变大C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压18．小明用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a横截面积大．关于此实验，下列说法正确的（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表D．利用此装置能探究导体电阻大小和横截面积、长度的关系19．手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（）A．按键相当于开关B．弹簧为绝缘体C．灯泡发光时，两端电压为4VD．灯泡发光时，电能转化为化学能20．在如图所示的电路中，电源的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的P端从a端滑向b端时，电流表的变化范围是（）A．0.24 A～0.2 A B．0.2 A～0.24 A C．0.2 A～1.2 A D．1.2 A～0.2 A二、填空题（每空1分，共16分）21．一定值电阻两端的电压为10V时，通过它的电流为2A，则这个定值电阻的阻值为Ω．若它两端的电压增加到12V，流过的电流是A，则此时它的阻值为Ω22．某同学做“伏安法测量小灯泡电阻”的实验：正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图1（甲）所示，此时电流表的示数如图1（乙）所示，问：（1）如图1（乙）电流表的读数为A= mA．（2）如图1（甲）电压表的读数为，小灯泡的电阻是Ω．（3）在物理实验中经常用到电阻箱，如图2所示的电阻箱的阻值为欧姆，该电阻箱的变阻范围是欧姆．23．有两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，为使电阻不被烧坏，若把它们串联起来，串联电路两端允许加的最大电压为V．若把它们并联起来，干路中的最大电流为A．24．如图所示是甲、乙两个电路元件的电流I与电压U的关系图象．由图象可知，甲的电阻是Ω．若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是A．若将甲、乙串联后接在另一个电源两端，电路中的电流是0.2A，另一电源的电压为V．25．如图所示是锻炼身体用的一种电子拉力计的简化电路示意图，其中定值电阻R0=5Ω，ab 是一根均匀电阻丝，阻值R=25Ω，电源电压U=3V，电流表的量程为0～0.6A．当不拉拉环时，金属滑片P刚好处于a端．（1）在电路中连入R0的目的是．（2）若将电流表的表盘改为拉力计的表盘，就可以直接从拉力计表盘上读出拉力的大小．当不拉拉环时，拉力计表盘上的零刻度应标在电流表表盘的A处．三、实验探究题（共20分）26．甲、乙两小组探究“电流与电压和电阻的关系”，老师提供的实验器材有：电源，电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“15Ω 1.5A”和“30Ω 1A”），小灯泡一只（正常工作的电压为2.5V），导线若干．（1）甲小组探究“电流与电压的关系”：①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整．电压U/V 1.0 1.5 2.0 2.5电流I/A 0.2 0.3 0.4 0.5由此可得到的实验结论是．（2）乙小组探究“电流与电阻的关系”：①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5V，并记下相应的电流值．再用10Ω的电阻替代5Ω的电阻，此时滑片应向（填“左”或“右”）端移动，移动滑动变阻器的目的是．②为了完成用四个定值电阻进行实验，应选择滑动变阻器的规格是．（3）如图3是实验小组在探究过程中，根据数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是图．（填“甲”或“乙”）27．如图甲所示，是用伏安法测定电阻的实验装置．（1）在连接电路时开关应．（2）闭合开关前滑动变阻器滑片的位置如图甲所示，这是（选填“合理”或“不合理”）的；滑动变阻器是通过改变导体的来改变电阻的，它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外，还可以．（3）如果闭合开关后发现，电流表指针向左偏转（如图乙所示），产生故障的原因可能是排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2.4V 时，电流表的示数如图丙所示为A，则被测电阻的阻值为Ω．（4）实验过程中，还需要改变滑片位置并进行多次测量，这样做可以达到的目的析表中数据可知，小灯泡两端电压越低，小灯泡的电阻越，原因是．四、综合应用题（共24分）28．小灯泡正常工作时电压为6V，灯泡电阻为15Ω，现有一个电压为10V的电源给小灯泡供电．为了使小灯泡恰好正常发光，小灯泡应该与一个定值电阻接后在电源上（填“串联”或“并联”），问：（1）小灯泡的正常工作时的电流是多少？（2）另接入的定值电阻大小是多少？29．如图所示电路，灯泡L1电阻R1=10欧．当只闭合开关S1时电流表示数是0.3A，当开关S1、S2都闭合时电流表示数是0.5A（1）电源电压是多少V？（2）通过灯泡L2的电流是多少A？灯泡L2电阻是多少欧？（3）当S1，S2都闭合时如果通电3min，全电路消耗的电能是多少？30．灯泡L1标有“6V，3W”字样，表示当L1两端的电压是6V时灯泡正常工作，此时工作电流为0.5A．变阻器R最大阻值是30Ω，电源电压和灯泡电阻均保持不变，电流表的量程是0～0.6A．则：（1）求灯泡L1正常工作时的电阻值；（2）当L1和L2连接成如图甲所示的电路时，灯L1正常发光，电压表读数为3V，求电源电压；（3）当L1和滑动变阻器、电流表连接成如图乙所示的电路时，欲使电路能安全工作，求允许变阻器接入电路的最小电阻值．2015-2016学年广东省深圳市文汇中学九年级（上）期中物理试卷参考答案与试题解析一、选择题（每小题2分，共40分）1．电路和水路有许多相似之处．在电路中和如图所示水路中的阀门作用相似的是（）A．电源 B．用电器C．开关 D．导线【考点】电路的组成．【专题】类比法．【分析】电路类比水路，电源与水泵作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似．【解答】解：A、电源与水泵作用相似，电源提供电压，水泵提供水压，故A错误；B、用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，故B错误；C、开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故C正确；D、导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误；故选C．【点评】本题拿电路与水路类比，恰到好处，只要充分理解电路和水路中各元件的用途便不难找出它们的对应．2．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大【考点】电流的方向．【专题】电流和电路．【分析】规定电流方向与正电荷定向移动的方向相同．A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间，A的正电荷传向B．【解答】解：AB、A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间，B 的自由电子流向A，B因多余电子带正电；自由电子移动方向是从B到A．规定电流方向与正电荷定向移动的方向相同．所以电流从A到B．得到的电流是短暂的，不能得到持续电流，故CD错．故选B．【点评】本题考查电荷的移动电流的方向，要知道正电荷定向移动的方向规定为电流方向．3．小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（）A．A处最大B．B处最大C．C处最大D．三处都是一样大【考点】串联电路的电流规律．【专题】图析法．【分析】（1）串联电路中，电流只有一条路径，电流处处相等；（2）并联电路中，电流有多条路径，干路电流等于各支路电流之和．【解答】解：由图可见，这是一个串联电路，根据串联电路中电流处处相等，所以A、B、C 三处电流大小相同．故选D．【点评】能够判断出电路的连接方式是解题的关键，串联电路中电流处处相等，电流的大小与位置无关．4．不同导体的电阻可能不同，下列能影响导体电阻大小的物理量是（）A．电压 B．电流 C．密度 D．长度【考点】影响电阻大小的因素．【专题】应用题．【分析】电阻大小的影响因素：材料、长度、横截面积和温度，故结合上述知识，对选择项中给出的物理量进行分析，从而可以得到答案．【解答】解：由课本关于导体电阻大小的决定因素可知：电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积、温度有关．与导体两端的电压、通过导体的电流以及导体的功率无关．故选D．【点评】在对电阻决定因素的考查中经常用电压、电流这两个物理量来迷惑干扰．如由公式R=可知，导体的电阻与导体两端的电压成正比，与导体中的电流成反比就是一个例证．5．下列关于电流的说法中正确的是（）A．导体中有电流通过时，导体两端就一定有电压B．自由电子定向移动的方向为电流的方向C．只要电荷移动就能形成电流D．电路中有电源就一定有电流【考点】电流的形成；电流的方向．【专题】电流和电路．【分析】（1）电压是使电路形成电流的原因，要想有持续的电流，电路必须闭合；（2）物理学中规定正电荷定向移动的方向为电流方向；（3）电荷的定向移动会形成电流；【解答】解：A、导体中有电流通过时，导体两端就一定有电压，该选项说法正确；B、物理学中规定正电荷定向移动的方向为电流方向，该选项说法不正确；C、电荷的定向移动才能形成电流，该选项说法不正确；D、电路中有电源不一定有电流，要想有电流，电路还必须闭合；该选项说法不正确．故选A．【点评】本题考查了学生对电流的相关知识的掌握，属于电学基础知识的考查，相对比较简单．6．在如图所示的电路图中，能用电压表正确测出灯L2两端电压的是（）A． B． C． D．【考点】电压表的使用．【专题】电压和电阻．【分析】用电压表测出灯L2两端电压，则电压表必须与灯L2并联；并且电流从电压表的正接线柱流入，从负接线柱流出；不要超过电压表使用的量程．【解答】解：A、电压表并联在L1两端．不符合题意．B、电压表并联在灯泡L1、L2两端，测量灯泡L1、L2两端的总电压．不符合题意．C、电压表并联在L2两端，测量L2两端的电压．符合题意．D、电压表并联在L1两端，电压表的接线柱接反了．不符合题意．故选C．【点评】本题考查电压表的正确使用，知道电压表测量谁的电压，就必须与谁并联．7．下列四个电路图中与实物图相对应的是（）A． B． C． D．【考点】根据实物图画电路图．【分析】由实物图可知，电流从电源的正极出发，分别流经两个灯泡，经过一个灯泡后，直接回到负极，经过另一个灯泡后，再经过开关，回到负极，两灯并联，开关控制一只灯泡，对各选项逐一分析．【解答】解：在A中，两只灯泡串联，不合题意．在B中，开关闭合后，一只灯泡被短路，不合题意．在C中，两只灯泡并联，开关控制一只灯泡，符合题意．在D中，两只灯泡并联，开关控制两只灯泡，不合题意．故选C．【点评】本题考查根据就实物图画电路图，关键是分析实物图中电路的连接，根据实物图画出对应的电路图，这是本题的重点也是难点．8．对欧姆定律的理解，下列说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．对同一导体，导体两端的电压与通过导体的电流的比值不变【考点】欧姆定律．【专题】欧姆定律．【分析】电阻是由导体自身决定的，与导体的材料，长度，横截面积有关，与导体两端的电压和通过导体的电流无关．导体中电流与导体两端的电压和导体的电阻决定的．根据欧姆定律公式，运用控制变量法分析电阻、电流以及电压的关系．【解答】解：A、电阻一定时，导体中的电流与导体两端的电压成正比；故A正确；B、在电压不变时，导体的电阻越大，通过导体的电流越小，说法正确；C、导体的电阻与通过导体的电流无关，故C错误；D、导体的电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关；对同一导体，两端电压与通过电流的比值不变，故D正确．故选C．【点评】本题主要考查学生对导体电阻的理解和运用，导体的电阻是不变的，导体的电阻与导体两端的电压和通过的电流无关．9．学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示，闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（）A．电流表A的示数变小B．电压表V1的示数变小C．电压表V1的示数变大D．电压表V2的示数不变【考点】电路的动态分析．【专题】电路变化分析综合题．【分析】先由调节滑动变阻器使灯泡变亮，得出电流是变大的，由欧姆定律得出滑片的移动方向，再根据两个电压表所测的电压分析．【解答】解：滑动变阻器与灯泡串联，由于调节滑动变阻器使灯泡变亮，故电流是变大的，电流表示数变大，由欧姆定律知，总电阻是变小的，故滑片向左移动，V2测灯的电压，灯变亮，说明电压变大，V1测滑动变阻器的电压，电源电压是不变的，故滑动变阻器的电压变小，即V1示数变小．故选B．【点评】本题要由灯的亮度的变化得出是电流变大的，再由串联电路的电压特点分析求解的．串联电路中总电压等于各个用电器的电压之和，当一个电压变小时，另一个用电器的电压要变大．10．某同学用“伏安法”分别测量了一个小灯泡和一个定值电阻的阻值，由实验数据绘出了如图所示的三条图线a、b、c，则下列说法正确的是（）A．a是定值电阻的图象，b是灯泡的图象B．b是灯泡的图象，c是定值电阻的图象C．a是灯泡的图象，c是定值电阻的图象D．b是定值电阻的图象，c是灯泡的图象【考点】欧姆定律．【专题】欧姆定律．【分析】通过定值电阻的电流与两端电压成正比；灯丝的电阻随温度的升高而增大．【解答】解：根据图示可知，c为正比例函数，因此c为定值电阻的图象；因为灯丝的电阻随温度的升高而增大，因此a为灯泡的图象．故选C．【点评】本题考查欧姆定律的应用，关键明确定值电阻与灯丝电阻与温度的关系．11．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A 2.2A B．0.44A 1.76AC．0.76A 0.44A D．0.44A 2.64A【考点】并联电路的电流规律．【专题】电流和电路．【分析】（1）分析电路可知：两灯并联，电流表A测的是干路电流，电流表A1测的是L1所在支路的电流；（2）由于并联电路中，干路中的电流等于各支路电流之和，所以电流表A选用的应该是大量程（0～3A），A1选用的是小量程（0～0.6A）；然后根据相应量程下的分度值和指针位置来进行读数．结合并联电路的电流特点即可求出通过各灯的电流大小．【解答】解：（1）经分析可知，电流表A选择的量程是0～3A，分度值为0.1A，所以电流表A的示数为I=2.2A，即干路电流为2.2A；电流表A1选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I1=0.44A，即通过灯L1的电流为0.44A；（2）通过灯L2的电流大小为：I2=I﹣I1=2.2A﹣0.44A=1.76A．故选B．【点评】对于这类题目要先分析电路的构成，然后结合串、并联电路的特点和电表的读数方法进行分析．12．如图的电路中，电源电压保持不变．闭合开关S，当变阻器的滑片P向右移动时，不变的是（）A．电流表A的示数与电流表A1的示数的差值B．电压表V的示数与与电流表A的示数的比值C．电压表V的示数与与电流表A的示数的乘积D．电压表V的示数与与电流表A1的示数的乘积【考点】电路的动态分析．【专题】动态预测题；电路变化分析综合题．【分析】①首先分析电路图，闭合电键S，电阻R1与滑动变阻器R2并联，电流表A1测量通过电阻R1的电流，电流表A测量电路总电流，电压表测量的是电源电压；②当滑动变阻器的滑片P向右移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻器两端的电压不变，根据欧姆定律可知该支路电流的变化；③电阻R1两端的电压和电阻都不变，根据欧姆定律可知电流的变化，即电流表A1示数的变化；④根据并联电路的电流特点，可知电流表A示数的变化，从而可以对四个选项逐一进行分析判断．【解答】解：①从图可知，电阻R1与滑动变阻器R2并联，电流表A1测量通过电阻R1的电流，电流表A测量电路总电流，电压表测量的是电源电压，∵电源的电压保持不变，∴电压表的示数不变；②当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律I=可知，滑动变阻器所在支路中的电流变小；③电阻R1两端的电压和电阻都不变，根据欧姆定律I=可知，通过电阻R1的电流不变，即电流表A1的示数不变；④根据并联电路中干路电流等于各支路电流之和可知，电流表A的示数变小．A、电流表A示数与电流表A1示数的差值即为通过滑动变阻器的电流，而滑动变阻器所在支路中的电流变小，故A不符合题意．B、∵电压表的示数不变，电流表A的示数变小，∴电压表V示数与电流表A示数的比值变大，所以B不符合题意．C、∵电压表的示数不变，电流表A的示数变小，∴电压表V示数与电流表A示数的乘积变小，所以C不符合题意．D、∵电压表的示数不变，电流表A1的示数不变，∴电压表V示数与电流表A1示数的乘积不变，所以D符合题意．故选：D．【点评】本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方式和三表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键．13．在探究“电流与电阻关系“的实验中，每次实验中大小都发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．定值电阻和滑动变阻器两端电压之比D．电压表与电流表示数的比值【考点】欧姆定律．【专题】电路和欧姆定律．【分析】（1）电流与电压、电阻两个因素有关，研究电流与电阻关系时要保持电压不变；（2）电源电压固定不变，串联电路总电压等于各用电器电压之和．（3）同一段导体，其电压与电流之比等于电阻值．【解答】解：首先要了解研究电流与电阻关系的做法：采用如图所示的电路，读出电压表和电流表示数，多次更换定值电阻R x，每次更换后先调节滑动变阻器R′的滑片，使电压表示数与原来相同，再读出电流表的示数，最后通过多次实验的数据总结电流与电阻的关系．A、本实验要控制定值电阻两端电压不变，故A不符合题意；B、电源总电压不变，控制定值电阻两端电压也不变，根据U′=U总﹣U x，所以滑动变阻器两端电压也不变，故B不符合题意；C、定值电阻和滑动变阻器两端电压都不变，故二者比值也不变，故C不符合题意；D、根据R=，电压表与电流表示数比值等于定值电阻R x阻值，每次实验要更换不同阻值的定值电阻，所以R x不是定值，故D符合题意．故选D．【点评】探究电流与电压、电阻的关系是一个命题热点实验，要结合电学基础知识点，弄清实验探究的各个要素．14．两只电阻组成串联电路，R1与R2两端电压之比是4：1，若将这两只电阻并联，其电流之比（）A．4：1 B．3：1 C．1：3 D．1：4【考点】欧姆定律的应用；电阻的串联；电阻的并联．【分析】串联电路电阻之比等于电压之比，并联电路电流之比等于电阻的反比．【解答】解：因为两个电阻串联，所以R1：R2=U1：U2=4：1；因为两个电阻并联，所以I1：I2=R2：R1=1：4；故选D【点评】知道串联电路起分压作用，并联电路起分流作用，会灵活利用比值进行计算．15．如图所示，要使图中电流表的示数最大，下列做法中正确的是（）。

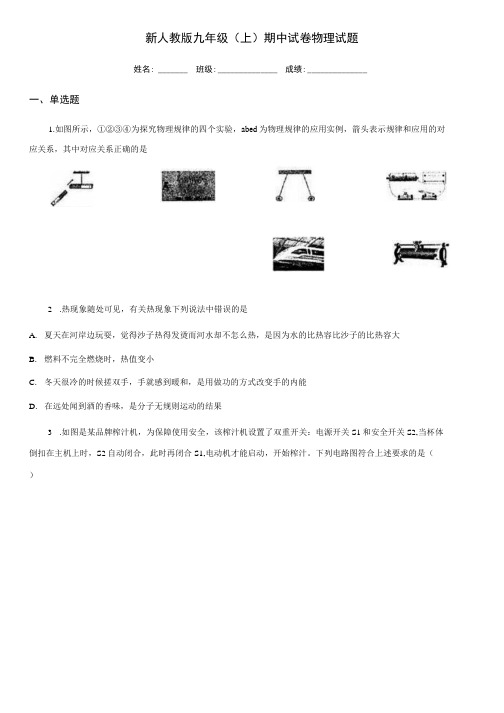

新人教版九年级（上）期中试卷物理试题姓名: _______ 班级: ______________ 成绩: ______________一、单选题1.如图所示，①②③④为探究物理规律的四个实验，abed为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是2.热现象随处可见，有关热现象下列说法中错误的是A.夏天在河岸边玩耍，觉得沙子热得发烫而河水却不怎么热，是因为水的比热容比沙子的比热容大B.燃料不完全燃烧时，热值变小C.冬天很冷的时候搓双手，手就感到暖和，是用做功的方式改变手的内能D.在远处闻到酒的香味，是分子无规则运动的结果3.如图是某品牌榨汁机，为保障使用安全，该榨汁机设置了双重开关：电源开关S1和安全开关S2,当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1,电动机才能启动，开始榨汁。

下列电路图符合上述要求的是（）4 .如图所示，在农业领域，一架普通无人机携带农药，一天可完成600亩农田农药喷洒任务，换作人工，则 需要60人满负荷工作一整天，科技带来的优势非常明显.假定无人机每次装20kg 农药，喷洒的过程中是在同一高 度匀速飞行，下列说法正确的是（ ）5.如图所示的电路中，在a 、b 两点间接入一个滑动变阻器，要求闭合开关后，当滑片P 向右滑动时，灯泡 变亮，则如图的四种接法中正确的是（ ）6 .在电学实验中，必须做到的是① 在接线的过程中，开关是断开的;② 接线时应从电源正极开始，开关靠近电源正极的一端; D. A. B. C. D. 喷洒农药的过程中, 喷洒农药的过程中, 喷洒农药的过程中, 喷洒农药的过程中, 无人机重力势能不变无人机动能不变无人机重力势能增大无人机机械能减小 D.电減③闭合开关前，滑动变阻器滑片应放在阻值最大处；④若把电流表、电压表连在电路中，应选用最大的量程；⑤不准用导线将电源的两极直接连接起来A.①②③④⑤B.①③④⑤C.①②④⑤D.①③⑤二、多选题7.用如图所示的装置先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明,要让水和煤油升高相同的温度.水需要的加热时间更长。

人教版九年级物理期中测试试题和答案人教版九年级物理期中测试试题和答案一、单项选择题（每空2分，共34分）1.生活中当有人在你身边吸烟时，你会闻到烟味，这是因为 ( )A ．分子很小B ．分子间有引力C ．分子间有斥力D ．分子在不停地做无规则运动 答案：D2.下列说法中正确的是（ ）A ．0摄氏度的物体没有内能B ．温度升高越多的物体，吸收的热量越多C ．长时间压在一起的铅板和金板互相渗入，这种现象是扩散现象D ．打扫卫生时房间内尘土飞扬，这种现象说明分子在不停地做无规则运动 答案：C3.用丝绸摩擦过的玻璃棒去靠近甲,乙两个轻小物体,结果甲被排斥,乙被吸引,由此我们可以判定( )A.甲带正电,乙带负电B.甲带负电,乙带正电C.甲带负电,乙不带电或带正电D.甲带正电,乙不带电或带负电 答案：D4.如图1所示的电路中，下列说法不正确的是（ ） A ．只闭合开关S 1，灯L 2发光 B ．只闭合开关S 2，两个灯泡串联 C ．开关S 1、S 2、S 3可以都闭合 D ．闭合开关S 1、S 3两个灯泡并联答案：C 图1 5.楼道里的声光控开关工作原理是：“光控开关（天黑时自动闭合，天亮时自动断开）；“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。

小明利用这两种开关设计了一个“聪明”的电路：白天灯不亮；晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开请判断小明设计的电路图是图2中的 （ ）答案：D6.双燃料汽车以天然气或汽油作为燃料，以下说法正确的是（ ） A ． 燃料的热值越大，燃烧时放出的热量越多B ． 以天然气为燃料，汽车发动机的效率可以达到100%C ． 在压缩冲程中，燃料混合物的温度升高，内能增大D ． 汽油与天然气相比，燃烧时汽油对环境的污染较小 答案：C7.下列有关热的说法正确的是 （ ）A ．晶体在熔化过程中温度不变，内能也不变B ．用水作汽车冷却液，是因为水的比热容大C ．内燃机的压缩冲程，主要是用热传递的方法增加了气缸内的物质的内能D ．柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大答案：B图C．电流表测量灯L1的电流D．电流表测量灯L2的电流答案：D9.如图4所示，当开关闭合时用电压表能测出灯L1两端的电压的是（）答案：D 图410.根据表中几种物质的比热容，判断下列说法中不正确．．．的是：（）物质比热容/J·kg―1·℃―1物质比热容/J·kg―1·℃―1水银0.14×103沙石0.92×103水 4.2×103冰 2.1×103AB．北方楼房中的暖气用水做介质，利用了水的比热容大的特性C．由于水比沙石的比热容大，所以内陆地区的昼夜温差比沿海地区大D．制作体温计常用水银做介质，原因之一是水银的比热容小答案：A11.如图5所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（）A． B． C． D．答案：C图5 图612.用酒精灯给试管加热，如图6所示，试管口软木塞冲出的过程中，下列说法正确的是 ( ) A．水蒸气对软木塞做功，水蒸气内能增大 B．水蒸气的内能转化为软木塞的机械能C．能量的转化与热机压缩冲程能量转化相同 D．试管口的"白气"是水蒸气汽化形成的答案：B13.如图7所示，闭合开关S时，小灯泡L1、L2都不亮。

2015-2016学年广东省深圳市宝安区文汇中学九年级（上）第三次月考物理试卷一、选择题（每小题2分，共40分）1．在家庭电路中，某用电器正常工作时通过电器的电流大约为5A，那么，该用电器可能是（）A．空调 B．洗衣机C．白炽灯D．电视机2．某保密室有三道门，关上一道门相当于闭合一个开关．只要有一道门没有关上，红色和绿色的指示灯都会发光．当三道门都关上时，红灯会熄灭，只有绿灯会发光．则如图中的电路符号要求的是（）A．B．C．D．3．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列说法正确的是（）A．电视机中的电流小了B．电视机两端的电压变大了C．家庭电路的总电阻变大了D．家庭电路的总功率变大了4．图中各电路元件的连接均正确，甲、乙为两个电表，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表 D．甲、乙都为电压表5．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（）A．U AB＞U BC I AB=I BC B．U AB＜U BC I AB=I BCC．U AB＞U BC I AB＜I BC D．U AB=U BC I AB＜I BC6．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③7．在下图所示的电路中，闭合开关S，电压表能测量L1两端电压的是（）A． B． C．D．8．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动．电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大9．如图所示，闭合开关后，灯泡不亮，但电流表仍然有示数，电压表读数为零．滑动变阻器的滑片向右移，电流表的示数有变化，其故障原因可能是（）A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的灯丝断10．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏11．如图所示的电路中，三只电流表测量电流值的关系，可用数学表达式表示，其中正确的是（）A．I1+I2=I3B．I1﹣I2=I3C．I1＞I2＞I3D．I1=I2=I312．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示，如图（乙）所示，把它们串联在电路中，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B 的电功率分别是（）A．2.0V 0.8W B．2.5V 1.0W C．4.5V 1.0W D．4.5V 1.8W13．甲、乙两地相距60km，在甲、乙两地之间沿直线架设了两条输电线，已知两条输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量．当电压表的示数为5.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为是（）A．60km B．50km C．25km D．10km14．如图所示，电源电压不变，在a，b间接一个“3V 1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A．向M移动 B．向N移动 C．保持不动 D．无法实现15．一个标有“12V，6W”的灯泡接入某电路中，测得通过它的电流强度是0.4A，则它的实际功率（）A．等于6W B．小于6W C．大于6W D．无法判断16．在探究电流产生的热量与什么因素有关时，小李设计了如图的实验装置．甲、乙两个透明容器中密封着等量的空气，里面各放有一根5Ω的电阻丝，其中乙容器将一个5Ω的电阻丝与容器内5Ω电阻丝并联，两个U型管中装有等量的水．把这个装置接入电源，利用这套装置可来探究电流产生热量（）A．与电压的关系 B．与电阻的关系 C．与电流的关系 D．与电能的关系17．额定电压相同的两只小灯泡L1、L2并联在电路中，发现L1比L2亮；若再把它们串联在同一电源上，则（）A．L1比L2亮 B．L1比L2暗 C．L1、L2一样亮D．无法比较18．小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是（）A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断路D．电灯的灯丝断了19．某家庭电路的组成如图所示，下列说法正确的是（）A．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路B．控制灯泡的开关可以接在零线上C．有金属外壳的家用电器必须用三孔插座，以确保安全D．图中的插座可以是并联的，也可以是串联的20．如图所示的电路中，电源电压U=6V，并且保持不变，定值电阻R1=6Ω，变阻器R2最大阻值为20Ω，电流表量程为0﹣0.6A，电压表量程为0﹣3V．为保护电表，变阻器接入电路的阻值范围是（）A．0﹣6ΩB．4﹣6ΩC．6﹣10ΩD．2.5﹣15Ω二、填空题（每空1分，共21分）21．某定值电阻两端的电压为4V时，通过它的电流为0.5A，该定值电阻的阻值为Ω；若它两端无电压时，通过的电流是A；此时的电阻是Ω．22．现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的，房间里各用电器之间是联的．23．如图所示，当开关均断开时，能亮的灯是，它们是联的；当开关都闭合时能亮的灯是，它们是联的．24．小明家的电能表如图所示，其读数是：kW•h，当小明家只有一盏标有“220V 60W”电灯工作时，3min内转盘正好转过5圈，则该灯泡在这3min内实际消耗的电能是kW•h．该灯泡实际功率（填：＞、=或＜）额定功率．25．如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数变化情况是：电压表U示数，电流表A示数，电流表A′示数（填“变大、变小或不变”）．26．如图是一个玩具汽车上的电路，电动机额定电压是6V，额定功率是6W．小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，当闭合开关后，电压表的示数为6V，则：电流表示数为A，如果开5分钟玩具汽车，消耗了多少电能为J，产生多少热能为J，电动机的输出功率（即机械功率）是W．27．两只定值电阻，R1标有“10Ω1A”，R2标有“20Ω0.5A”．现将它们串联起来接到某一电源上，为了不损坏电阻，该电源电压不得超过V；若将它们并联，为了不损坏电阻，干路允许通过的最大电流是A．三、实验探究题（共17分）28．为了探究电流跟电压的关系，王亮同学设计了图甲所示的电路．（1）请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）．（2）调节滑片位置，改变定值电阻两端的电压，读出其中三组电流表、电压表的示数，如表（一）中所示．①由表（一）中的数据可知实验使用的定值电阻的阻值是Ω．②由表（一）中的数据进行分析，可归纳出的结论是．次应调节滑动变阻器的滑片，保持不变．实验记录数据如表（二）所示，根据表（二）数据可得出的结论是．（实验器材使用正确，量程选用合理）．29．如图甲是小明做“测量小灯泡电功率”的实验的电路图，已知电源电压为3V，小灯泡的额定电压为2.5V（阻值约为10Ω）（1）小明在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是．（2）小明在连接电路时，开关S应，电压表应选择量程，闭合开关前滑片P应置于图中（选填“最左端”或“最右端”）的位置．（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丙所示，则此时流过小灯泡的电流是A，灯泡两端的电压是V，灯泡的实际功率是W．（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图象（如图丁），根据图象提供的信息，计算出小灯泡的额定功率为W，小灯泡灯丝电阻随电压增大而（选填“增大”、“减小”或“不变”）．四、计算题（共22分）30．如图是一种多功能蒸汽电熨斗，其说明书的部分内容如下：请认真阅读后解答下列问题：（1）为了安全用电，该电熨斗的电源线插头应选图中的（填“A”、“B”）（2）该电熨斗正常工作时的电流是多少安？（3）该电熨斗正常工作10分钟消耗多少电能？31．如图为电饭锅的电路原理示意图，具有煮饭保温自动切换功能．S是限温开关，靠手动闭合，当温度达到103℃时能自动断开，已知家庭电路电压为220V，R2工作时的电阻为110Ω，电饭锅处于高温加热状态时的功率为440W，（不考虑温度对电阻的影响）试求：（1）当高温加热时，开关S处在状态．（2）煮一次饭（高温状态）用15min，需消耗多少kW•h的电能？（3）电饭锅处于高温加热状态时，通过R1的电流是多少A？（4）电饭锅处于保温状态时，通过R1的电流是多少A？电路的总功率是多少W？32．王铭是班里有名的“物理迷”，他爱观察，勤思考．一天，妈妈到超市购买了一台家用豆浆机，他仔细观察了豆浆机的构造、铭牌和制作豆浆的过程，发现其中用到了许多物理知识．（1）豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成．制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆是交替进行的．由此可知，豆浆机中的电动机和电热器的连接方式是联．（2）豆浆机铭牌上的部分技术参数如表．豆浆机在额定电压下打浆时，通过电动机的电流（4）如图2是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的P﹣t图象．豆浆机正常工作做一次豆浆，总共消耗的电能是多少？33．如图，图甲和图乙是利用热敏电阻来测量温度的原理图．电源电压均为15V且保持不变，R0为定值电阻，热敏电阻R的阻值随温度的变化关系如图丙所示．则：（1）图甲中，当温度为20℃时，电流表的示数为0.2A，这时热敏电阻两端的电压、热敏电阻消耗的功率、定值电阻R0的阻值分别是多少？（2）图乙中，当电压表的示数为7.5V时，此时的温度是多少？2015-2016学年广东省深圳市宝安区文汇中学九年级（上）第三次月考物理试卷参考答案与试题解析一、选择题（每小题2分，共40分）1．在家庭电路中，某用电器正常工作时通过电器的电流大约为5A，那么，该用电器可能是（）A．空调 B．洗衣机C．白炽灯D．电视机【考点】电流的大小．【分析】根据我们对生活中常用用电器电流大小的了解去选择．【解答】解：A、空调的电功率约为1000W，工作电流约为5A；故A正确；B、家用洗衣机工作时的功率约为200W，电流大约是1A，故B错误；C、白炽灯的功率约为40W，电流大约是0.2A，故C错误；D、电视机工作时的功率约为100W，电流大约是0.5A，故D错误．故选A．2．某保密室有三道门，关上一道门相当于闭合一个开关．只要有一道门没有关上，红色和绿色的指示灯都会发光．当三道门都关上时，红灯会熄灭，只有绿灯会发光．则如图中的电路符号要求的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】根据题意确定开关与指示灯间的连接关系，然后选择电路图．【解答】解：指示灯与电源组成通路时指示灯亮，电路是断路或灯被短路时灯熄灭，当三道门都关上即三个开关都闭合时，红灯会熄灭，说明此时红灯断路或发生短路，当三道门都关上即三个开关都闭合时，绿灯会发光，此时绿灯是通路，三个开关相互影响，三个开关应该是串联，由图示可知，图A所示电路图符合要求，BCD不符合要求，故A正确，BCD错误；故选A．3．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列说法正确的是（）A．电视机中的电流小了B．电视机两端的电压变大了C．家庭电路的总电阻变大了D．家庭电路的总功率变大了【考点】并联电路的电压规律；并联电路的电流规律；电阻的并联；电功率．【分析】家庭电路中各用电器是并联的，工作时互不影响，根据并联电路的特点、并联电阻的规律、并联电路功率的特点等对照选项可做出判断．【解答】解：A、家庭电路中各用电器是并联的，工作时互不影响，所以打开电暖气取暖，对电视机中的电流没有影响，故选项说法错误；B、家庭电路中各用电器是并联的，各用电器两端的电压都等于电源电压，故选项说法错误；C、家庭电路中各用电器是并联的，根据电阻越并越小的规律可知，打开电暖气取暖，电路的总电阻变小了，故选项说法错误；D、家庭电路中各用电器工作时的功率之和，就是电路中的总功率，所以电暖气取暖，电路的总功率变大了，故选项说法正确．故选D．4．图中各电路元件的连接均正确，甲、乙为两个电表，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表 D．甲、乙都为电压表【考点】电流表的使用；电压表的使用．【分析】根据电流表是串联使用，电压表是并联使用分析．【解答】解：乙表与电源串联，故是电流表，甲与右端的灯并联，故是电压表．故选B．5．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（）A．U AB＞U BC I AB=I BC B．U AB＜U BC I AB=I BCC．U AB＞U BC I AB＜I BC D．U AB=U BC I AB＜I BC【考点】串联电路的电流规律；串联电路的电压规律；影响电阻大小的因素；欧姆定律的应用．【分析】AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小，串联时电流相同，根据公式U=IR可知电阻两端电压的大小．【解答】解：已知AB和BC是由同种材料制成的且长度相同，BC的横截面积大于AB的横截面积，所以BC的电阻小于AB的电阻，串联时电流相同，根据公式U=IR可知AB两端的电压大于BC两端的电压．故选A．6．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③【考点】控制变量法与探究性实验方案．【分析】根据控制变量法的思路，要探究电阻与某个因素的关系，就要保证这个因素要不同，其他的因素都一样．要探究电阻跟长度的关系，要保证材料和横截面积不变改变长度．要探究电阻跟横截面积的关系，要保证材料和长度不变改变横截面积．要探究电阻跟材料的关系，要保证长度和横截面积不变改变材料．【解答】解：①在研究导体的电阻跟导体横截面积的关系时，需要控制长度相同、材料相同，横截面积不同的实验器材，而两根长度相同、横截面积不同的、均匀的镍铬合金线正好符合实验要求；②在研究导体的电阻跟导体长度的关系时，要有材料相同、横截面积相同，长度不同的实验器材，我们可以把其中一根合金丝截断，这样就会有长度不同，材料相同、横截面积相同的实验器材，可以实验；③探究导体的电阻跟它的材料的关系，应控制导体的长度、横截面积都相等而材料不同，由题意可知，两合金线的材料相同，因此不能探究导体的电阻跟它的材料的关系，故③错误；由以上分析可知，可以验证①②，故C正确；故选C．7．在下图所示的电路中，闭合开关S，电压表能测量L1两端电压的是（）A． B． C．D．【考点】电压表的使用．【分析】电压表在使用时要与被测电路并联，并且要注意电流从“+”接线柱流入，从“﹣”接线柱流出．【解答】解：A、B、C三图中两灯串联，电压表与灯L2并联，测量的是灯L2两端的电压，故这三个选项不符合题意；D选项中，两灯并联，电压表与灯L2并联，测量的是灯L2两端的电压，但是同时也测量灯L1两端的电压和电源电压．故选D．8．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动．电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大【考点】滑动变阻器的使用；电流表的使用；电压表的使用．【分析】（1）分析电路，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器两端电压．（2）当滑动变阻器的滑片移动时，引起电阻变化，根据欧姆定律可判断电流变化，可知电流表的示数变化情况；根据U=IR可判断灯泡两端电压，又串联电路两端总电压等于各部分两端电压之和，判断滑动变阻器两端电压变化情况，从而判断电压表示数变化情况．【解答】解：（1）由图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器两端电压．滑动变阻器滑片左边的电阻线接入电路中，当滑动变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，欧姆定律可知，电流变小，电流表示数变小；（2）根据U L=IR L可知，电流变小，灯泡电阻不变，所以灯泡两端电压变小，因为灯泡两端电压与滑动变阻器两端电压之和等于电源电压，所以滑动变阻器两端电压变大，故电压表示数变大．故选C．9．如图所示，闭合开关后，灯泡不亮，但电流表仍然有示数，电压表读数为零．滑动变阻器的滑片向右移，电流表的示数有变化，其故障原因可能是（）A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的灯丝断【考点】电流表、电压表在判断电路故障中的应用．【分析】将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，说明电路为通路；当移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，说明电压表测量的用电器发生短路．【解答】解：移动滑片，电流表示数变化，电压表示数始终为零，而电压表测导线电压时，电压表示数为0；因此灯泡被短路．故选C．10．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏【考点】欧姆定律的应用；杠杆的应用；滑动变阻器的使用．【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】解：向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．11．如图所示的电路中，三只电流表测量电流值的关系，可用数学表达式表示，其中正确的是（）A．I1+I2=I3B．I1﹣I2=I3C．I1＞I2＞I3D．I1=I2=I3【考点】并联电路的电流规律．【分析】先分析电路结构以及电流表测量的对象，然后根据并联电路电流的规律确定各电流表之间的关系．【解答】解：根据电路图可知，电流表A1测量干路电流，电流表A2测量L2、L3的电流，电流表A3测量L3的电流；因为并联电路中干路电流等于各支路电流之和，所以I1＞I2＞I3．故选C．12．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示，如图（乙）所示，把它们串联在电路中，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B 的电功率分别是（）A．2.0V 0.8W B．2.5V 1.0W C．4.5V 1.0W D．4.5V 1.8W【考点】欧姆定律的应用；串联电路的电压规律；电功率的计算．【分析】（1）根据图象找到0.4A下两个元件的电压．（2）串联电路两端的总电压等于各串联导体两端的电压之和．（3）根据P=UI求出元件B的电功率．【解答】解：（1）两个电路元件A和B串联在电路中，电流表的示数为0.4A，A对应的电压是2V，B对应的电压是2.5V，串联电路两端的总电压等于各串联导体两端的电压之和，U=U A+U B=2V+2.5V=4.5V．（2）P B=U B I=2.5V×0.4A=1W．故选C．13．甲、乙两地相距60km，在甲、乙两地之间沿直线架设了两条输电线，已知两条输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量．当电压表的示数为5.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为是（）A．60km B．50km C．25km D．10km【考点】欧姆定律的应用．【分析】知道电表的示数，根据欧姆定律求出导线的总电阻，又知道每千米导线的电阻值，可求导线的长度，然后除以2即可求出短路位置离甲地的距离．【解答】解：由I=可得，导线电阻：R===10Ω，则导线长度：L==50km，短路位置离甲地的距离：s===25km．故选C．14．如图所示，电源电压不变，在a，b间接一个“3V 1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A．向M移动 B．向N移动 C．保持不动 D．无法实现【考点】电功率的计算；串联电路的电压规律；滑动变阻器的使用；欧姆定律的变形公式；电路的动态分析．【分析】根据P=比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．【解答】解：由P=可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，∵I=，∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，∵串联电路中总电压等于各分电压之和，∴此时灯泡分得的电压小于3V，使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动．故选A．15．一个标有“12V，6W”的灯泡接入某电路中，测得通过它的电流强度是0.4A，则它的实际功率（）A．等于6W B．小于6W C．大于6W D．无法判断【考点】电功率的计算；额定功率；实际功率．【分析】由灯泡的额定电压和额定功率，利用I=求出额定电流；比较额定电流与实际电流的关系，结合公式P=I2R得出实际功率与额定功率的关系．【解答】解：灯泡的额定电压：U额=12V灯泡的额定功率：P额=6W灯泡的额定电流：I额===0.5A。

2015-2016学年广东省深圳市文汇中学九年级（上）期中物理试卷一、选择题（每小题2分，共40分）1．电路和水路有许多相似之处．在电路中和如图所示水路中的阀门作用相似的是（）A．电源 B．用电器C．开关 D．导线2．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大3．小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（）A．A处最大 B．B处最大C．C处最大D．三处都是一样大4．不同导体的电阻可能不同，下列能影响导体电阻大小的物理量是（）A．电压 B．电流 C．密度 D．长度5．下列关于电流的说法中正确的是（）A．导体中有电流通过时，导体两端就一定有电压B．自由电子定向移动的方向为电流的方向C．只要电荷移动就能形成电流D．电路中有电源就一定有电流6．在如图所示的电路图中，能用电压表正确测出灯L2两端电压的是（）A．B．C．D．7．下列四个电路图中与实物图相对应的是（）A． B． C．D．8．对欧姆定律的理解，下列说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．对同一导体，导体两端的电压与通过导体的电流的比值不变9．学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示，闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（）A．电流表A的示数变小B．电压表V1的示数变小C．电压表V1的示数变大D．电压表V2的示数不变10．某同学用“伏安法”分别测量了一个小灯泡和一个定值电阻的阻值，由实验数据绘出了如图所示的三条图线a、b、c，则下列说法正确的是（）A．a是定值电阻的图象，b是灯泡的图象B．b是灯泡的图象，c是定值电阻的图象C．a是灯泡的图象，c是定值电阻的图象D．b是定值电阻的图象，c是灯泡的图象11．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A 2.2A B．0.44A 1.76AC．0.76A 0.44A D．0.44A 2.64A12．如图的电路中，电源电压保持不变．闭合开关S，当变阻器的滑片P向右移动时，不变的是（）A．电流表A的示数与电流表A1的示数的差值B．电压表V的示数与与电流表A的示数的比值C．电压表V的示数与与电流表A的示数的乘积D．电压表V的示数与与电流表A1的示数的乘积13．在探究“电流与电阻关系“的实验中，每次实验中大小都发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．定值电阻和滑动变阻器两端电压之比D．电压表与电流表示数的比值14．两只电阻组成串联电路，R1与R2两端电压之比是4：1，若将这两只电阻并联，其电流之比（）A．4：1 B．3：1 C．1：3 D．1：415．如图所示，要使图中电流表的示数最大，下列做法中正确的是（）A．S1、S2都断开 B．S1、S2都闭合C．S1断开，S2闭合D．S1闭合，S2断开16．酒驾易造成交通事故，利用图示的电路可以检测司机是否酒驾．图中的R1为定值电阻，R2是一个“气敏传感器”，它的电阻值会随着其周围酒精气体浓度的增大而减小．检测时，喝了酒的司机对着“气敏传感器”吹气，则（）A．电路的总电阻减小，电压表的示数减小B．电路的总电阻减小，电压表的示数增大C．电路的总电阻增大，电压表的示数增大D．电路的总电阻增大，电压表的示数减小17．光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（）A．当有人通过通道而遮蔽光线时，A、B间电压降低B．当有人通过通道而遮蔽光线时，通过R1的电流变大C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压18．小明用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b 比a横截面积大．关于此实验，下列说法正确的（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表D．利用此装置能探究导体电阻大小和横截面积、长度的关系19．手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（）A．按键相当于开关B．弹簧为绝缘体C．灯泡发光时，两端电压为4VD．灯泡发光时，电能转化为化学能20．在如图所示的电路中，电源的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的P端从a端滑向b端时，电流表的变化范围是（）A．0.24 A～0.2 A B．0.2 A～0.24 A C．0.2 A～1.2 A D．1.2 A～0.2 A二、填空题（每空1分，共16分）21．一定值电阻两端的电压为10V时，通过它的电流为2A，则这个定值电阻的阻值为Ω．若它两端的电压增加到12V，流过的电流是A，则此时它的阻值为Ω22．某同学做“伏安法测量小灯泡电阻”的实验：正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图1（甲）所示，此时电流表的示数如图1（乙）所示，问：（1）如图1（乙）电流表的读数为A=mA．（2）如图1（甲）电压表的读数为，小灯泡的电阻是Ω．（3）在物理实验中经常用到电阻箱，如图2所示的电阻箱的阻值为欧姆，该电阻箱的变阻范围是欧姆．23．有两个定值电阻，甲标有“10Ω1A”，乙标有“15Ω 0.6A”，为使电阻不被烧坏，若把它们串联起来，串联电路两端允许加的最大电压为V．若把它们并联起来，干路中的最大电流为A．24．如图所示是甲、乙两个电路元件的电流I与电压U的关系图象．由图象可知，甲的电阻是Ω．若将甲、乙并联后接在电压为2V的电源两端，干路中的电流是A．若将甲、乙串联后接在另一个电源两端，电路中的电流是0.2A，另一电源的电压为V．25．如图所示是锻炼身体用的一种电子拉力计的简化电路示意图，其中定值电阻R0=5Ω，ab 是一根均匀电阻丝，阻值R=25Ω，电源电压U=3V，电流表的量程为0～0.6A．当不拉拉环时，金属滑片P刚好处于a端．（1）在电路中连入R0的目的是．（2）若将电流表的表盘改为拉力计的表盘，就可以直接从拉力计表盘上读出拉力的大小．当不拉拉环时，拉力计表盘上的零刻度应标在电流表表盘的A处．三、实验探究题（共20分）26．甲、乙两小组探究“电流与电压和电阻的关系”，老师提供的实验器材有：电源，电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“15Ω 1.5A”和“30Ω1A”），小灯泡一只（正常工作的电压为2.5V），导线若干．（1）甲小组探究“电流与电压的关系”：①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整．由此可得到的实验结论是．（2）乙小组探究“电流与电阻的关系”：①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5V，并记下相应的电流值．再用10Ω的电阻替代5Ω的电阻，此时滑片应向（填“左”或“右”）端移动，移动滑动变阻器的目的是．②为了完成用四个定值电阻进行实验，应选择滑动变阻器的规格是．（3）如图3是实验小组在探究过程中，根据数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是图．（填“甲”或“乙”）27．如图甲所示，是用伏安法测定电阻的实验装置．（1）在连接电路时开关应．（2）闭合开关前滑动变阻器滑片的位置如图甲所示，这是（选填“合理”或“不合理”）的；滑动变阻器是通过改变导体的来改变电阻的，它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外，还可以．（3）如果闭合开关后发现，电流表指针向左偏转（如图乙所示），产生故障的原因可能是排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2.4V 时，电流表的示数如图丙所示为A，则被测电阻的阻值为Ω．（4）实验过程中，还需要改变滑片位置并进行多次测量，这样做可以达到的目的析表中数据可知，小灯泡两端电压越低，小灯泡的电阻越，原因是．四、综合应用题（共24分）28．小灯泡正常工作时电压为6V，灯泡电阻为15Ω，现有一个电压为10V的电源给小灯泡供电．为了使小灯泡恰好正常发光，小灯泡应该与一个定值电阻接后在电源上（填“串联”或“并联”），问：（1）小灯泡的正常工作时的电流是多少？（2）另接入的定值电阻大小是多少？29．如图所示电路，灯泡L1电阻R1=10欧．当只闭合开关S1时电流表示数是0.3A，当开关S1、S2都闭合时电流表示数是0.5A（1）电源电压是多少V？（2）通过灯泡L2的电流是多少A？灯泡L2电阻是多少欧？（3）当S1，S2都闭合时如果通电3min，全电路消耗的电能是多少？30．灯泡L1标有“6V，3W”字样，表示当L1两端的电压是6V时灯泡正常工作，此时工作电流为0.5A．变阻器R最大阻值是30Ω，电源电压和灯泡电阻均保持不变，电流表的量程是0～0.6A．则：（1）求灯泡L1正常工作时的电阻值；（2）当L1和L2连接成如图甲所示的电路时，灯L1正常发光，电压表读数为3V，求电源电压；（3）当L1和滑动变阻器、电流表连接成如图乙所示的电路时，欲使电路能安全工作，求允许变阻器接入电路的最小电阻值．2015-2016学年广东省深圳市文汇中学九年级（上）期中物理试卷参考答案与试题解析一、选择题（每小题2分，共40分）1．电路和水路有许多相似之处．在电路中和如图所示水路中的阀门作用相似的是（）A．电源 B．用电器C．开关 D．导线【考点】电路的组成．【专题】类比法．【分析】电路类比水路，电源与水泵作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似．【解答】解：A、电源与水泵作用相似，电源提供电压，水泵提供水压，故A错误；B、用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，故B错误；C、开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故C正确；D、导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误；故选C．【点评】本题拿电路与水路类比，恰到好处，只要充分理解电路和水路中各元件的用途便不难找出它们的对应．2．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，B带正电荷B．B中负电荷通过棒流向A，B带正电荷C．棒中有持续电流从A流向B，使B张角增大D．棒中有持续电流从B流向A，使A张角先减小，后增大【考点】电流的方向．【专题】电流和电路．【分析】规定电流方向与正电荷定向移动的方向相同．A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间，A的正电荷传向B．【解答】解：AB、A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间，B的自由电子流向A，B因多余电子带正电；自由电子移动方向是从B到A．规定电流方向与正电荷定向移动的方向相同．所以电流从A到B．得到的电流是短暂的，不能得到持续电流，故CD错．故选B．【点评】本题考查电荷的移动电流的方向，要知道正电荷定向移动的方向规定为电流方向．3．小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（）A．A处最大 B．B处最大C．C处最大D．三处都是一样大【考点】串联电路的电流规律．【专题】图析法．【分析】（1）串联电路中，电流只有一条路径，电流处处相等；（2）并联电路中，电流有多条路径，干路电流等于各支路电流之和．【解答】解：由图可见，这是一个串联电路，根据串联电路中电流处处相等，所以A、B、C三处电流大小相同．故选D．【点评】能够判断出电路的连接方式是解题的关键，串联电路中电流处处相等，电流的大小与位置无关．4．不同导体的电阻可能不同，下列能影响导体电阻大小的物理量是（）A．电压 B．电流 C．密度 D．长度【考点】影响电阻大小的因素．【专题】应用题．【分析】电阻大小的影响因素：材料、长度、横截面积和温度，故结合上述知识，对选择项中给出的物理量进行分析，从而可以得到答案．【解答】解：由课本关于导体电阻大小的决定因素可知：电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积、温度有关．与导体两端的电压、通过导体的电流以及导体的功率无关．故选D．【点评】在对电阻决定因素的考查中经常用电压、电流这两个物理量来迷惑干扰．如由公式R=可知，导体的电阻与导体两端的电压成正比，与导体中的电流成反比就是一个例证．5．下列关于电流的说法中正确的是（）A．导体中有电流通过时，导体两端就一定有电压B．自由电子定向移动的方向为电流的方向C．只要电荷移动就能形成电流D．电路中有电源就一定有电流【考点】电流的形成；电流的方向．【专题】电流和电路．【分析】（1）电压是使电路形成电流的原因，要想有持续的电流，电路必须闭合；（2）物理学中规定正电荷定向移动的方向为电流方向；（3）电荷的定向移动会形成电流；【解答】解：A、导体中有电流通过时，导体两端就一定有电压，该选项说法正确；B、物理学中规定正电荷定向移动的方向为电流方向，该选项说法不正确；C、电荷的定向移动才能形成电流，该选项说法不正确；D、电路中有电源不一定有电流，要想有电流，电路还必须闭合；该选项说法不正确．故选A．【点评】本题考查了学生对电流的相关知识的掌握，属于电学基础知识的考查，相对比较简单．6．在如图所示的电路图中，能用电压表正确测出灯L2两端电压的是（）A．B．C．D．【考点】电压表的使用．【专题】电压和电阻．【分析】用电压表测出灯L2两端电压，则电压表必须与灯L2并联；并且电流从电压表的正接线柱流入，从负接线柱流出；不要超过电压表使用的量程．【解答】解：A、电压表并联在L1两端．不符合题意．B、电压表并联在灯泡L1、L2两端，测量灯泡L1、L2两端的总电压．不符合题意．C、电压表并联在L2两端，测量L2两端的电压．符合题意．D、电压表并联在L1两端，电压表的接线柱接反了．不符合题意．故选C．【点评】本题考查电压表的正确使用，知道电压表测量谁的电压，就必须与谁并联．7．下列四个电路图中与实物图相对应的是（）A． B． C．D．【考点】根据实物图画电路图．【分析】由实物图可知，电流从电源的正极出发，分别流经两个灯泡，经过一个灯泡后，直接回到负极，经过另一个灯泡后，再经过开关，回到负极，两灯并联，开关控制一只灯泡，对各选项逐一分析．【解答】解：在A中，两只灯泡串联，不合题意．在B中，开关闭合后，一只灯泡被短路，不合题意．在C中，两只灯泡并联，开关控制一只灯泡，符合题意．在D中，两只灯泡并联，开关控制两只灯泡，不合题意．故选C．【点评】本题考查根据就实物图画电路图，关键是分析实物图中电路的连接，根据实物图画出对应的电路图，这是本题的重点也是难点．8．对欧姆定律的理解，下列说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．对同一导体，导体两端的电压与通过导体的电流的比值不变【考点】欧姆定律．【专题】欧姆定律．【分析】电阻是由导体自身决定的，与导体的材料，长度，横截面积有关，与导体两端的电压和通过导体的电流无关．导体中电流与导体两端的电压和导体的电阻决定的．根据欧姆定律公式，运用控制变量法分析电阻、电流以及电压的关系．【解答】解：A、电阻一定时，导体中的电流与导体两端的电压成正比；故A正确；B、在电压不变时，导体的电阻越大，通过导体的电流越小，说法正确；C、导体的电阻与通过导体的电流无关，故C错误；D、导体的电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关；对同一导体，两端电压与通过电流的比值不变，故D正确．故选C．【点评】本题主要考查学生对导体电阻的理解和运用，导体的电阻是不变的，导体的电阻与导体两端的电压和通过的电流无关．9．学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示，闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）（）A．电流表A的示数变小B．电压表V1的示数变小C．电压表V1的示数变大D．电压表V2的示数不变【考点】电路的动态分析．【专题】电路变化分析综合题．【分析】先由调节滑动变阻器使灯泡变亮，得出电流是变大的，由欧姆定律得出滑片的移动方向，再根据两个电压表所测的电压分析．【解答】解：滑动变阻器与灯泡串联，由于调节滑动变阻器使灯泡变亮，故电流是变大的，电流表示数变大，由欧姆定律知，总电阻是变小的，故滑片向左移动，V2测灯的电压，灯变亮，说明电压变大，V1测滑动变阻器的电压，电源电压是不变的，故滑动变阻器的电压变小，即V1示数变小．故选B．【点评】本题要由灯的亮度的变化得出是电流变大的，再由串联电路的电压特点分析求解的．串联电路中总电压等于各个用电器的电压之和，当一个电压变小时，另一个用电器的电压要变大．10．某同学用“伏安法”分别测量了一个小灯泡和一个定值电阻的阻值，由实验数据绘出了如图所示的三条图线a、b、c，则下列说法正确的是（）A．a是定值电阻的图象，b是灯泡的图象B．b是灯泡的图象，c是定值电阻的图象C．a是灯泡的图象，c是定值电阻的图象D．b是定值电阻的图象，c是灯泡的图象【考点】欧姆定律．【专题】欧姆定律．【分析】通过定值电阻的电流与两端电压成正比；灯丝的电阻随温度的升高而增大．【解答】解：根据图示可知，c为正比例函数，因此c为定值电阻的图象；因为灯丝的电阻随温度的升高而增大，因此a为灯泡的图象．故选C．【点评】本题考查欧姆定律的应用，关键明确定值电阻与灯丝电阻与温度的关系．11．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A 2.2A B．0.44A 1.76AC．0.76A 0.44A D．0.44A 2.64A【考点】并联电路的电流规律．【专题】电流和电路．【分析】（1）分析电路可知：两灯并联，电流表A测的是干路电流，电流表A1测的是L1所在支路的电流；（2）由于并联电路中，干路中的电流等于各支路电流之和，所以电流表A选用的应该是大量程（0～3A），A1选用的是小量程（0～0.6A）；然后根据相应量程下的分度值和指针位置来进行读数．结合并联电路的电流特点即可求出通过各灯的电流大小．【解答】解：（1）经分析可知，电流表A选择的量程是0～3A，分度值为0.1A，所以电流表A的示数为I=2.2A，即干路电流为2.2A；电流表A1选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I1=0.44A，即通过灯L1的电流为0.44A；（2）通过灯L2的电流大小为：I2=I﹣I1=2.2A﹣0.44A=1.76A．故选B．【点评】对于这类题目要先分析电路的构成，然后结合串、并联电路的特点和电表的读数方法进行分析．12．如图的电路中，电源电压保持不变．闭合开关S，当变阻器的滑片P向右移动时，不变的是（）A．电流表A的示数与电流表A1的示数的差值B．电压表V的示数与与电流表A的示数的比值C．电压表V的示数与与电流表A的示数的乘积D．电压表V的示数与与电流表A1的示数的乘积【考点】电路的动态分析．【专题】动态预测题；电路变化分析综合题．【分析】①首先分析电路图，闭合电键S，电阻R1与滑动变阻器R2并联，电流表A1测量通过电阻R1的电流，电流表A测量电路总电流，电压表测量的是电源电压；②当滑动变阻器的滑片P向右移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻器两端的电压不变，根据欧姆定律可知该支路电流的变化；③电阻R1两端的电压和电阻都不变，根据欧姆定律可知电流的变化，即电流表A1示数的变化；④根据并联电路的电流特点，可知电流表A示数的变化，从而可以对四个选项逐一进行分析判断．【解答】解：①从图可知，电阻R1与滑动变阻器R2并联，电流表A1测量通过电阻R1的电流，电流表A测量电路总电流，电压表测量的是电源电压，∵电源的电压保持不变，∴电压表的示数不变；②当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律I=可知，滑动变阻器所在支路中的电流变小；③电阻R1两端的电压和电阻都不变，根据欧姆定律I=可知，通过电阻R1的电流不变，即电流表A1的示数不变；④根据并联电路中干路电流等于各支路电流之和可知，电流表A的示数变小．A、电流表A示数与电流表A1示数的差值即为通过滑动变阻器的电流，而滑动变阻器所在支路中的电流变小，故A不符合题意．B、∵电压表的示数不变，电流表A的示数变小，∴电压表V示数与电流表A示数的比值变大，所以B不符合题意．C、∵电压表的示数不变，电流表A的示数变小，∴电压表V示数与电流表A示数的乘积变小，所以C不符合题意．D、∵电压表的示数不变，电流表A1的示数不变，∴电压表V示数与电流表A1示数的乘积不变，所以D符合题意．故选：D．【点评】本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方式和三表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键．13．在探究“电流与电阻关系“的实验中，每次实验中大小都发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．定值电阻和滑动变阻器两端电压之比D．电压表与电流表示数的比值【考点】欧姆定律．【专题】电路和欧姆定律．【分析】（1）电流与电压、电阻两个因素有关，研究电流与电阻关系时要保持电压不变；（2）电源电压固定不变，串联电路总电压等于各用电器电压之和．（3）同一段导体，其电压与电流之比等于电阻值．【解答】解：首先要了解研究电流与电阻关系的做法：采用如图所示的电路，读出电压表和电流表示数，多次更换定值电阻R x，每次更换后先调节滑动变阻器R′的滑片，使电压表示数与原来相同，再读出电流表的示数，最后通过多次实验的数据总结电流与电阻的关系．A、本实验要控制定值电阻两端电压不变，故A不符合题意；B、电源总电压不变，控制定值电阻两端电压也不变，根据U′=U总﹣U x，所以滑动变阻器两端电压也不变，故B不符合题意；C、定值电阻和滑动变阻器两端电压都不变，故二者比值也不变，故C不符合题意；D、根据R=，电压表与电流表示数比值等于定值电阻R x阻值，每次实验要更换不同阻值的定值电阻，所以R x不是定值，故D符合题意．故选D．。

2016-2017学年广东省深圳市宝安区文汇中学九年级（上）期中物理试卷一、选择题（共30题，每题1.5分，共45分）1．（1.5分）下列现象中，不能说明分子处在永不停息的无规则运动中的是（）A．花开时香气扑鼻B．下雪时，雪花满天飞C．红墨水在水中散开D．衣柜里的樟脑丸过一段时间变小了2．（1.5分）下表是一些物质的比热容，根据表中数据，下列判断正确的是（）A．物质的比热容与物质的状态无关B．200g水的比热容是100g水的比热容的两倍C．质量相等的铝块和铜块吸收相同的热量，铜块温度变化比较大D．一般情况下，我们把1kg的水加热至沸腾，水需要吸收约4.2×107J的热量3．（1.5分）如图所示，对于图片中所描述的物理过程，下列分析中正确的是（）A．厚玻璃内的空气被压缩时，空气的内能减少B．瓶子内的空气推动塞子跳起时，空气的内能增大C．试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．汽缸内的气体推动活塞向下运动时，气体的内能增大4．（1.5分）下列关于内能的说法中，正确的是（）A．冰块没有内能B．水蒸气将壶盖顶起后，水蒸气的温度降低C．一个物体的温度升高，它一定是从外界吸收了热量D．把一个物体举高，它的内能一定增加5．（1.5分）下列关于热值和热机效率的描述，正确的是（）A．使燃料燃烧更充分，可以增大热值B．使燃料燃烧更充分，可以提高热机效率C．燃料燃烧释放的热量越大，热值越大D．热值和热机效率都是定值，与外界条件无关6．（1.5分）如图所示，球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（）A．乙带正电、丙带负电或不带电B．乙带正电、丙带正电C．乙带负电、丙带负电或不带电D．乙带负电、丙带正电7．（1.5分）取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

人教版九年级物理上-期中测试卷附答案(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--人教版九年级物理上学期期中测试卷03一、选择题（每个小题都有四个选项，其中只有一个选项是符合题意的。

18×3分=54分）1．（3分）在国际单位制中，热量的单位是（）A．安培B．伏特C．焦耳D．瓦特2．（3分）有关如图实验现象的分析不正确的是（）A．抽去玻璃板后空气瓶中出现红棕色的气体说明气体分子在运动B．测力计示数变大的原因是玻璃板与水的接触面间存在引力C．把活塞迅速压下时，棉花燃烧起来，这是通过做功的方式改变物体的内能D．水沸腾后，水蒸气将塞子冲出管口，水蒸气的内能会增加3．（3分）质量为5 kg的汽油，用去一半后剩下的汽油（）A．密度、比热容、热值都变为原来的一半B．密度不变、比热容、热值变为原来的一半C．密度、比热容变为原来的一半，热值不变D．密度、比热容、热值都不变4．（3分）下列现象利用内能做功的是（）A．冬天在户外，两手相互搓一会儿就暖和了B．车刀在砂轮的高速摩擦下溅出火花C．烈日之下柏油马路会被晒化D．火箭在熊熊烈火中冲天而起5．（3分）质量相等、初温相同的水和煤油，分别用两个相同的加热器加热（不计热量损失），加热过程中温度随时间的变化图线如图所示，关于甲、乙两种液体的鉴别结论正确的是（）A．甲的比热容大，是水B．甲的比热容大，是煤油C．乙的比热容大，是水D．乙的比热容大，是煤油6．（3分）关于温度、热量、内能，以下说法正确的是（）A．0 ℃的冰没有内能B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变C．物体的温度越低，所含的热量越多D．水沸腾时继续吸热，温度保持不变，内能增加7．（3分）如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间（如图乙所示），金属棒中（）A ．电流方向由A 到BB ．电流方向由B到AC ．有电流但方向无法确定D ．始终无电流8．（3分）在图所示的电路图中，能用电流表正确测出灯l L 的电流的是（ ）A ．B ．C ．D ．9．（3分）如图所示，要使灯泡l L 和2L 组成并联电路，应（ ）A ．只闭合2SB ．只闭合3SC ．只闭合1S 和3SD ．只闭合2S 和3S10．（3分）如图所示，闭合开关S ，电路正常工作。

人教版物理九年级(初三)上册期中测试考试卷及答案一．选择题（每小题3分，共30分）1．下列事件中在改变物体内能的方式上与其他三项不同的是（）A．搓手取暖B．玩滑梯，臀部发热C．放大镜聚光烤焦纸片D．压缩空气【考点】物体内能的改变．【难度】易【专题】图析法；分子热运动、内能．【分析】改变物体内能的方式有两种：做功和热传递．做功的实质是能量转化的过程，即：内能和其他形式能的相互转化．热传递的实质是能量转移的过程，发生热传递的条件是有温度差．【解答】解：ABD、搓手取暖、玩滑梯以及压缩空气都是克服摩擦做功使手的内能增加的；C、放大镜聚光烤焦纸片是通过热传递使纸的内能增加的；显然C选项与其它三个选项改变物体内能的方式不同．故选C．【点评】本题考查了改变物体内能有两种方式，结合生活实际解决问题．2．水的比热容比煤油的大．如图，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热．哪一图线能反映该实验情况（）A．B．C．D．【考点】比热容．【难度】易【分析】比热是物质本身的一种特性，同种物质比热相同，不同物质比热一般不同．水和煤油的比热不同，质量相同，在吸收相同热量时，升高的温度不同；在升高相同温度时，吸收的热量不同．【解答】解：A、B用规格相同的两试管分别装上质量相同的煤油和水，放在同一只烧杯中加热，相同时间两种液体吸收的热量相同．A、B图象均错误；C、D由于水的比热较大，在质量相同、加热时间相同也就是吸收的热量相同时，水温升高的较小．C选项正确，D选项错误．故选C．【点评】将物理规律以图象或统计图表的形式呈现，体现了数学学科的基础性和工具性，应该学会分析此类问题．3．如图所示，将两个铅柱的底面削平，然后紧紧地压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开，该实验说明（）A．分子间存在斥力B．分子间存在引力C．分子间存在间隙D．分子在不停的做无规则运动【考点】分子间的作用力．【难度】易【分析】根据分子运动论的观点进行分析，一切物质都是由分子组成的，分子在不停地做无规则的运动，分子之间总存在相互作用的引力和斥力．【解答】解：将两个铅柱的底面削平、削干净，然后紧紧地压一起，两铅块就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明分子间存在引力，故ACD错误，B正确．故选B．【点评】本题主要考查学生对分子间作用力的理解和掌握，是中考的热点，属于基础题目．4．下列说法中正确的是（）A．没有外界做功时，同一物体，温度降得越多，放出的热量就越多B．温度高的物体比温度低的物体含有的热量多C．热传递中温度总是从热的物体传递给冷的物体D．汽车发动机用水作冷却剂，是因为水的温度低【考点】内能；比热容．【难度】中【分析】（1）改变内能的方式有两种：做功与热传递，物体内能的改变既有可能是物体对外做了功，也可能是物体向外放出热量；（2）物体温度越高，内能越大，热量是过程量，不能说含有；（3）水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析．【解答】解：A、若没有外界做功时，同一物体，温度降得越多，放出的热量就越多，故该选项正确；B、热量是一个过程量，所以不能说物体中含有多少热量，故该选项错误；C、热传递中传递的是热量，不是温度，故该选项错误；D、汽车发动机工作时产生大量的热，这些热如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点（相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多）把这些热迅速吸收，使发动机的温度不致升得太高．故该选项错误．故选A．【点评】要正确理解温度、热量与内能的关系．解决问题的诀窍是：物体吸热或温度升高，内能一定增大；但物体的内能增大，不一定是由物体吸热引起的．同时要知道做功和热传递都可以改变物体的内能．5．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A．玻璃棒和验电器都带负电荷B．玻璃棒带正电荷，验电器带负电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔张开是因为同种电荷相排斥【考点】两种电荷．【难度】中【专题】应用题；电流和电路．【分析】（1）人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电；（2）电荷规律：同种电荷相排斥，异种电荷相吸引．【解答】解：用丝绸摩擦过的玻璃棒带正电．AB 、玻璃棒带正电，当其与验电器接触时，验电器也带正电，故AB 错误；C 、摩擦起电是电荷的转移，不是创造了电荷，故用丝绸摩擦过的玻璃棒显正电性，是由于一部分电子转移到丝绸上的缘故，故C 错误；D 、据验电器的原理可知，金属箔张开是因为同种电荷相排斥，故D 正确；故选D ．【点评】本题考查了两种电荷及电荷间的作用规律，属于基本内容，比较简单．6．（2016•宜宾）如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（）A．甲表有示数，乙表没有示数B．再闭合开关S 1，甲表示数大于乙表示数C．再闭合开关S 1，甲表示数变大，乙表示数不变D．再闭合开关S 1，甲表示数变大，乙表示数变小【考点】并联电路的电流规律；电流的测量．【难度】中【专题】图析法；电流和电路．【分析】分析清楚图示电路结构，明确各电路元件的连接方式，然后应用并联电路特点与欧姆定律分析答题．【解答】解：A、先闭合开关S，电流从正极出发经开关S、甲电流表、灯泡L 2回负极，电流表甲测L 2的电流，则甲表有示数，乙表无电流经过，故没有示数，故A 正确；（2）再闭合S 1，两灯泡并联，电流表甲测干路电流，电流表乙测L 2支路电流，电流表甲示数变大，甲表示数大于乙表示数，因为S 1断开时乙表的示数为0，再S 1闭合时，乙表有示数，因此这个过程乙表的示数变大．故B 正确，CD 错误．故选AB．【点评】本题是一道电路动态分析题，分析清楚电路结构是正确解题的关键，分析清楚电路结构后应用并联电路特点与欧姆定律可以解题．7.在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮．则故障原因是（）A．L断路B．L短路C．R断路D．R短路【考点】通路断路短路．【难度】中【分析】电流表有示数，说明整个电路是通路，电压表无示数，说明灯泡的电阻相对于整个电路的电阻来说很小，所以灯泡能够分得的电压很小，其原因是滑动变阻器连入电路阻值过大所致．【解答】解：根据电路图可知，灯泡和滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流．题目现象：电流表、电压表均有示数，小灯泡不亮A、如果小灯泡L发生了断路，则电路为断路，电流表示数为零，电压表测量电源电压有示数，灯不亮，不符合题意；B、如果小灯泡L发生短路，电流表有示数，电压表测量滑动变阻器两端电压，电压表有示数，灯不亮，符合题意；C、滑动变阻器R的滑片接触不良，即电路为断路，电流表无示数、电压表都有示数，不符合题意；D、如果滑动变阻器R短路，电路中电流将会很大，电流表有示数、电压表无示数，不符合题意．故选B．【点评】本题考查了电路故障的判断，这是我们常考的内容，也是中考重点考查的内容；平时学习时要注意多总结，多积累．8．（2016秋•高密市期中）现有两种智能开关．一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开．另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走动时，开关自动断开．利用上述开关来控制楼道里的照明灯，既能合理照明又能节约用电，则下列电路图中符合要求的是（）A．B．C．D．【考点】串联电路；并联电路．【难度】难【分析】电路中开关控制用电器时，开关和用电器是串联的．光控开关和声控开关同时控制一盏灯，同时符合光暗到一定程度，而且有一定的声音时电灯才发光，两个开关和灯泡应该是串联的．【解答】解：A、当声控开关闭合时，电灯被短路，电灯不亮．不符合题意．B、光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光．不符合题意．C、当光控开关闭合时，电灯被短路，电灯不亮．不符合题意．D、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光．符合题意．故选D．【点评】（1）开关控制用电器时开关和用电器是串联的，用电器和用电器之间是并联的．（2）根据实际需要学会设计串联电路和并联电路．9.（2016秋•高密市期中）如图是一个简化了的电冰箱内的电路图．M是压缩机用的电动机，L是电冰箱内的照明灯泡．关于电冰箱内电动机和照明灯的工作情况，下列说法中正确的是（）就自动闭合A．电冰箱门打开时，S1就自动闭合B．电冰箱门关上时，S1就自动断开C．电冰箱门打开时，S2D．电动机与照明灯可以不同时工作【考点】串联电路；并联电路．【难度】难【分析】根据串、并联电路的特点分析判断．即：串联电路中用电器要相互影响工作，并联电路中用电器相互不影响工作．【解答】解：由图可知：电动机和电灯是并联关系，且都有各自的开关控制，所以电动机与照明灯可以不同时工作；故D正确；，故A正确，C错误；当电冰箱门打开时，为了看清冰箱里面，应电灯变亮，自动闭合S1电冰箱门关上时，不需要电灯亮，所以应自动断开S，故B错误．1故选AD．【点评】本题考查了电冰箱的电路分析．电动机和电灯是并联关系，互不影响工作．10.（2016•成都）用相同的电加热器分别对质量相等的A和B两种液体（不计热量损失）如图是A和B的温度随加热时间变化的图象，下列说法正确的是（）A．A的比热容与B的比热容之比为2：1B．A的比热容与B的比热容之比为2：3C．都加热t时间，B吸收热量比A吸收热量多D．A和B升高相同的温度，B吸收热量较多【考点】比热容；热量的计算．【难度】难【分析】（1）用相同的电加热器分别对质量相等的A和B两种液体加热，在时间t内，吸收的热量相同，知道A、B的温度变化，而A、B的质量相同，利用c=可得比热容的大小关系；（2）由图可知，A、B升高相同的温度，加热A的时间比B的时间长，据此比较吸收的热量关系．【解答】解：（1）由图可知，在时间t内，吸收的热量相同，故C错；在时间t，吸收的热量相同，A 的温度变化△t A =20℃，B 的温度变化△t B =40℃，A、B 的质量相同，由Q 吸=cm△t 得c=，则c A ：c B =△t B ：△t A =2：1，故A 正确、B 错；（2）由图可知，A、B 升高相同的温度，加热A 的时间长，A 吸收的热量多，故D 错．故选A．【点评】运用图象法解答问题的一般步骤是：（1）明确图象中横纵坐标表示的物理量分别是什么；（2）注意认清横坐标和纵坐标上各表示的最小分格的数值大小和单位；（3）明确图象所表示的物理意义；（4）根据图象对题目提出的问题作出判断，得到结论．二．填空题（每空2分，共28分）11．（2017•罗平县一模）一壶水在炉火上加热，水温升高，其内能（选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过方式改变其内能的．【考点】物体内能的改变．【难度】易【专题】应用题；分子热运动、内能．【分析】（1）内能与物体的质量、温度以及状态有关；（2）改变物体内能有两种方法，一是做功，二是热传递，做功是能量的转化，而热传递是能量的转移；【解答】解：当物体的状态和质量均不变时，温度升高，内能增加；因此一壶水在炉火上加热，水温升高，其内能增大；该过程是通过热传递改变水的内能的．故答案为：增大；热传递．【点评】本题考查了学生对内能、做功和热传递改变物体内能的区别，属于基础题．12.（2016秋•高密市期中）热机是利用做功的机械，如图是某台汽油机的剖面图，它表示的是冲程，已知该汽油机飞轮的转速为2400r/min，在1min 内，汽油机完成个工作循环．【考点】汽油机；内燃机的四个冲程．【难度】中【分析】热机是利用内能做功的机械；气门和排气门的关闭和打开情况、活塞的上行和下行情况来判断是哪个冲程；热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，根据这个关系可以求出答案．【解答】解：热机是利用内能做功的机械；观察图可知，汽油机两气门都关闭，火花塞点火，活塞下行，是汽油机的做功冲程；若飞轮转速是2400r/min，表示每分钟飞轮转动2400圈，完成1200个工作循环，对外做功1200次．故答案为：内能；做功；1200．【点评】解决此题要结合内燃机的四个冲程工作特点进行分析解答．13．（2016•吉林模拟）毛皮与橡胶棒摩擦，橡胶棒（失去、得到）电子带（正、负）电，如图甲所示，验电器A与橡胶棒接触，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中电流的方向（向左、向右）．【考点】两种电荷；电流．【难度】中【专题】电流和电路．【分析】（1）自然界只存在两种电荷，正电荷和负电荷．丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电；（2）正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反．【解答】解：毛皮与橡胶棒摩擦，毛皮原子核束缚电子的能力较弱，一部分电子转移到橡胶棒上，橡胶棒因为得到电子带负电，毛皮因失去电子带正电；验电器A 与橡胶棒接触后带上负电，用带有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间，自由电子从A 转移到B，但电流方向与自由电子运动方向相反，所以电流方向是由B 到A．故答案为：得到；负；向左．【点评】本题考查电荷间的相互作用规律、电流方向的规定以及电子转移情况．属于基础知识，难度不大．14．（2015秋•浦东新区月考）小明在研究串联电路的电流特点时，发现灯L 1比灯L 2亮，便作出“通过L 1的电流大于通过L 2的电流”的假设，由此推理，在图中A、B、C 三点的电流I A 、I B 、I C 大小关系为．基于以上假设，若在A 点串联一个电流表，闭合电键后，电流表示数（选填“能”或“不能”）看作通过L 1后的电流．若通过实验测量后，比较I A 、I B 、I C 发现，则说明小明的假设是错误的．【考点】串联电路的电流规律．【难度】难【专题】应用题；图析法；电流和电路．【分析】先确定电路的连接方式，然后根据串联电路中处处电流相等进行解答．【解答】解：若发现灯L 1比灯L 2亮，便作出“通过L 1的电流大于通过L 2的电流”的假设，由此推理可得，在图中A、B、C 三点的电流I A 、I B 、I C 大小关系为I A ＞I B ＞I C ．那么若在A 点串联一个电流表，闭合电键后，电流表示数将不能看作是通过L 1后的电流．由图可知，电路中两灯泡串联，而A、B、C 三点是串联电路中的三处，实验测量后发现，串联电路中处处电流相等，即I A =I B =I C ．由此说明小明的假设是错误的．故答案为：I A ＞I B ＞I C ；不能；I A =I B =I C ．【点评】本题考查了串联电路电流特点，是一道基本题目．15．（2016•铜仁市）用两个相同的电热器分别给质量相等的水和某种液体加热，每隔10分钟记录一次数据，如表所示．则该液体的比热容为J/（kg℃），若使他们升高相同的温度，吸收的热量多．如果完全燃烧0.2m 3沼气放出的热全部被1标准大气压下、10kg、初温为20℃的水吸收，水的温度将升高℃．（沼气热值为2.1×107J/m 3、C 水=4.2×103J/（kg℃）加热时间/min 01020水的温度/℃202530液体的温度/℃203448【考点】比热容；热量的计算．【难度】难【专题】应用题；比热容、热机、热值．【分析】（1）由于利用相同的电热器给水和某种液体加热，加热20分钟，吸收的热量是相等的；根据表格数据可以判断温度的变化，再利用公式Q=cm△t 得出吸收的热量相同的等式，然后即可求出该液体的比热容；（2）利用吸热公式分析不同物质的吸热情况；（3）根据Q=mq 求出酒精完全燃烧放出的热量；Q 吸=Q 放，再根据Q=cm△t 求出水升高的温度，要注意水在1标准大气压下的沸点为100℃保持不变．【解答】解：（1）取两种液体都加热了20分钟，用相同的电热器加热，在相同的时间内，吸收的热量是相等的，Q 水=Q 液，由Q 水=c 水m（t 水﹣t 0）和Q 液=c 液m（t 液﹣t 0）得：c 水m（t 水﹣t 0）=c 液m（t液﹣t 0），即：4.2×103J/（kg•℃）×m×（30℃﹣20℃）=c 液m×（48℃﹣20℃）解得：c 液=1.5×103J/（kg•℃）；（2）因为c 水＞c 液，由Q 吸=cm△t 可知：质量相同的水和液体，升高相同的温度，水吸收热量多；（3）沼气完全燃烧放出的热量：Q 放=Vq=0.2m 3×2.1×107J/m 3=4.2×106J；水吸收的热量：Q 吸=Q 放=4.2×106J，由Q=cm△t 得，水升高的温度：△t===100℃，因为标准大气压下20℃的水升高80℃时已经达到沸点．开始沸腾，且沸腾后温度不再升高，所以水的温度只能升高80℃．故答案为：1.5×103；水；80．【点评】此题主要考查的是学生对燃料热值和热量计算公式的理解和掌握，弄明白水在标准大气压下的沸点是解决此题的关键．三．作图题（每小题4分，共8分）16．（2017•诸城市模拟）画出下列实物电路的电路图．【考点】电路图和实物图互化．【难度】中【专题】作图题；电流和电路．【分析】首先对实物图进行分析，明确灯泡的连接关系和各个开关的控制作用，然后根据连接关系画出电路图．【解答】解：由实物图可知，电流从电源的正极流出，经灯L 2、灯L 1、开关回到电源的负极．电压表并联在灯泡L 1两端，如图所示：【点评】本题考查了根据电路图连接实物图和根据实物画出电路图，确定电路连接方式，一般采用电流流向法，即从电源的一极出发依次画出各电路元件．17．（2016•徐汇区二模）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测滑动变阻器两端电压；②闭合电键S，向右端移动滑动变阻器的滑片P，小灯变亮．【考点】电路的构成；电路图．【难度】中【专题】作图题；电流和电路．【分析】电压表与被电路并联，变阻器与被控制用电器串联，且一上一下接入电路，由滑片移动灯泡亮度变化确定其接线情况．【解答】解：电压表应与变阻器并联；闭合电键S，变阻器能改变小灯亮度，说明滑动变阻器就与灯泡串联，且向右端移动滑动变阻器的滑片P，灯变亮，说明电路是电流变大，所以电阻变小，则应将变阻器的b接线柱接入电路．实物连接如图所示：【点评】解决本题的关键：一是知道滑动变阻器在连接时按一上一下的原则，串联在电路中和滑片靠近下方接线柱接入电路的电阻变小、远离下方接线柱接入电路的电阻变大；二是根据电压表示数的变化判断滑动变阻器的接线柱；三是电压表与被测用电器并联．18．（2016•青岛模拟）小明想设计一个具有高温和低温可调档的电饭煲．并能使电饭煲总开关闭合时，指示灯亮，表示电饭煲已经工作．现在给你提供以下器材：1个单刀单掷开关S 1（总开关），1个单刀双掷开关S 2（温控开关），一只发热电阻R 1，一只滑动变阻器，一只红色指示灯L，导线若干．请你用笔画线代替导线，帮他在方框内设计出符合上述要求的电路图．【考点】串联电路；并联电路；电路图．【难度】难【专题】作图题；电流和电路．【分析】电饭煲总开关闭合时，指示灯亮，表示电饭煲已经工作．说明总开关S 1控制整个电路，指示灯为独立的一条支路；有高温和低温2个加热档位，则将开关S 2串联通过的两个位置分别分为高温和低温，则低温档可调温，处于高温状态时，通过开关S 2只将发热电阻R 连入，当低温档可调温时，说明通过开关S 2，将滑动变阻器与发热电阻R 串联接入电路，综合分析可知：该电路组成是：电源、开关S 1、开关S 2、发热电阻R 1、滑动变阻器组成串联电路，用一条导线与滑动变阻器并联，据此作出电路图．【解答】解：由题意可知，从电源正极依次串联R 1、R 2、开关S 2、开关S 1回到电源负极，并且一条导线与滑动变阻器R 2并联，指示灯并联在S 1、电源两端，电路图如图所示：【点评】本题考查了电路图的设计，关键是根据题意得出各用电器之间的连接方式和开关的作用，要注意可调温时必须将滑动变阻器与发热电阻串联接入电路．四．实验题（每小题6分，共12分）19．（2016秋•徐州月考）如图1所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同．（1）下列说法正确的是A．比较不同液体的比热容，可以选择甲、丙两图B．比较不同液体的比热容，可以选择乙、丙两图C．比较不同燃料的热值，可以选择乙、丙两图D．比较不同燃料的热值，可以选择甲、丙两图（2）为了研究不同物质的吸热能力，利用其中两幅图进行实验，根据记录的数据做出了两种液体的温度随时间变化的图象，如图2所示：①不同物质吸热的多少是通过来反映的（选填“温度计示数”或“加热时间”）；1由图可以看出，液体的温度升高得较慢，液体的比热容较大；2如果已知B 液体的比热容是1.8×103J/（kg•℃），则A 液体的比热容是J/（kg•℃）．【考点】燃料的热值；比热容．【难度】难【专题】探究题；探究型实验综合题．【分析】（1）①燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小；②为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，温度计的示数变化相同时，通过比较加热时间比较吸热多少，进而判断两种比热容的大小关系；（2）①物质吸收热量的多少可以通过加热时间来反应；②升高相同的温度，我们可以在纵轴上取一相同的温度，做横轴的平行线，看谁的加热时间长，谁的比热容就大，加热时间越短，吸热能力越弱；=cm△t可知在质量和吸收热量相同时，比热容和温度的变化值成反比，据此求出③根据Q吸乙的比热容．【解答】解：（1）AB、为了比较不同液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种液体比热容的大小关系，应选择甲和丙两图进行实验，故A正确，B错误；CD、为了比较不同燃料的热值要用不同的燃料，应加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验，故CD错误；（2）①不同物质吸热的多少是通过加热时间来反映的；②由图示图象可知，a和b升高相同的温度，如温度都升到60℃，a需要的是时间是10min，b需要的时间是20min，b需要更长的加热时间，这也就说明了b的吸热能力强一些，a的吸热能力弱，所以Bb液体的比热容较大；=cm△t可知，在质量和吸收热量一定时，温度的变化值和比热容成反比．③根据Q吸。
