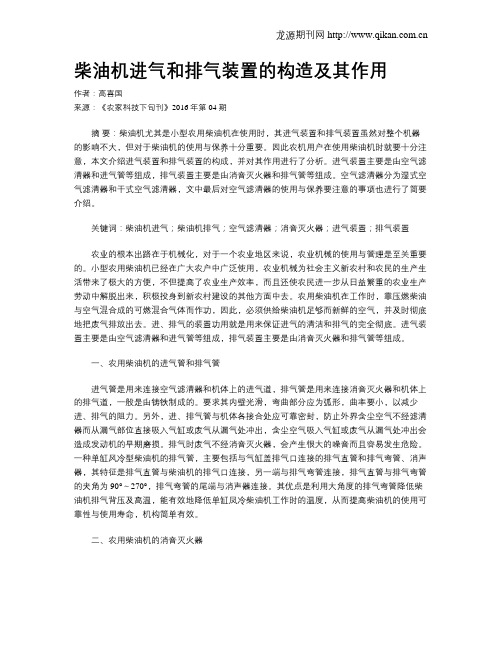

柴油机进气和排气装置的构造及其作用作者：高喜国来源：《农家科技下旬刊》2016年第04期摘要：柴油机尤其是小型农用柴油机在使用时，其进气装置和排气装置虽然对整个机器的影响不大，但对于柴油机的使用与保养十分重要。

因此农机用户在使用柴油机时就要十分注意，本文介绍进气装置和排气装置的构成，并对其作用进行了分析。

进气装置主要是由空气滤清器和进气管等组成，排气装置主要是由消音灭火器和排气管等组成。

空气滤清器分为湿式空气滤清器和干式空气滤清器，文中最后对空气滤清器的使用与保养要注意的事项也进行了简要介绍。

关键词：柴油机进气；柴油机排气；空气滤清器；消音灭火器；进气装置；排气装置农业的根本出路在于机械化，对于一个农业地区来说，农业机械的使用与管理是至关重要的。

小型农用柴油机已经在广大农户中广泛使用，农业机械为社会主义新农村和农民的生产生活带来了极大的方便，不但提高了农业生产效率，而且还使农民进一步从日益繁重的农业生产劳动中解脱出来，积极投身到新农村建设的其他方面中去。

农用柴油机在工作时，靠压燃柴油与空气混合成的可燃混合气体而作功，因此，必须供给柴油机足够而新鲜的空气，并及时彻底地把废气排放出去。

进、排气的装置功用就是用来保证进气的清洁和排气的完全彻底。

进气装置主要是由空气滤清器和进气管等组成，排气装置主要是由消音灭火器和排气管等组成。

一、农用柴油机的进气管和排气管进气管是用来连接空气滤清器和机体上的进气道，排气管是用来连接消音灭火器和机体上的排气道，一般是由铸铁制成的。

要求其内壁光滑，弯曲部分应为弧形，曲率要小，以减少进、排气的阻力。

另外，进、排气管与机体各接合处应可靠密封，防止外界含尘空气不经滤清器而从漏气部位直接吸入气缸或废气从漏气处冲出，含尘空气吸入气缸或废气从漏气处冲出会造成发动机的早期磨损。

排气时废气不经消音灭火器，会产生很大的噪音而且容易发生危险。

一种单缸风冷型柴油机的排气管，主要包括与气缸盖排气口连接的排气直管和排气弯管、消声器，其特征是排气直管与柴油机的排气口连接，另一端与排气弯管连接，排气直管与排气弯管的夹角为90°～270°，排气弯管的尾端与消声器连接。

一、实训背景随着汽车工业的快速发展，汽车维修技术也在不断进步。

进排气装置作为汽车发动机的重要组成部分，其性能的优劣直接影响到发动机的工作效率和排放水平。

为了提高汽车维修人员的实际操作技能和理论水平，我们进行了进排气装置的拆装实训。

本次实训旨在通过实际操作，使学生掌握进排气装置的拆装步骤、注意事项及常见故障排除方法。

二、实训目的1. 了解进排气装置的组成、结构及工作原理；2. 掌握进排气装置的拆装步骤和操作方法；3. 熟悉进排气装置常见故障的判断和排除方法；4. 培养学生严谨、细致的工作态度和团队协作精神。

三、实训内容1. 进排气装置的组成及结构进排气装置主要由进气歧管、进气门、排气歧管、排气门、空气滤清器、排气系统等组成。

进气歧管负责将空气和燃油混合物输送到气缸，排气歧管则负责将燃烧后的废气排出。

进气门和排气门分别控制进气和排气过程，空气滤清器用于过滤空气中的杂质。

2. 进排气装置的拆装步骤（1）准备工具：扳手、螺丝刀、气泵等；（2）拆卸进气歧管：先松开固定进气歧管的螺栓，然后将进气歧管从发动机上拆卸下来；（3）拆卸进气门：松开进气门的固定螺栓，将进气门从发动机上拆卸下来；（4）拆卸排气歧管：松开固定排气歧管的螺栓，将排气歧管从发动机上拆卸下来；（5）拆卸排气门：松开排气门的固定螺栓，将排气门从发动机上拆卸下来；（6）拆卸空气滤清器：松开固定空气滤清器的螺栓，将空气滤清器从发动机上拆卸下来；（7）拆卸排气系统：松开固定排气系统的螺栓，将排气系统从发动机上拆卸下来；（8）安装过程与拆卸过程相反。

3. 进排气装置常见故障的判断和排除方法（1）进气系统故障：如进气歧管、进气门、空气滤清器堵塞，可检查并清理；（2）排气系统故障：如排气歧管、排气门堵塞，可检查并清理；（3）进气门密封不良：可检查进气门密封垫是否损坏，如损坏则更换；（4）排气门密封不良：可检查排气门密封垫是否损坏，如损坏则更换。

四、实训过程1. 实训前，教师简要介绍了进排气装置的组成、结构及工作原理，使学生对其有一个初步的了解；2. 学生分组进行拆装实训，每组配备一名指导教师；3. 学生按照拆装步骤进行实际操作，教师巡回指导，解答学生提出的问题；4. 学生完成拆装实训后，教师对学生的操作过程进行点评，指出不足之处并提出改进建议；5. 学生根据教师点评，进行总结和反思。

图解燃气热水器的结构与工作原理一、家用燃气快速热水器的结构：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。

家用燃气快速热水器结构图（平衡式）1、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。

②排气筒应由不可燃、耐热、耐腐蚀材料制成。

③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。

2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置2、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔3、热交换器（俗称水箱）4、水控、气控装置5、水气联动装置二、燃气热水器水气联动装置结构原理:水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图1、水控、气控装置1）、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2）、水控装置是控制水流量的装置，又称水温调节阀。

2、水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。
