2019二级建造师考试机电工程易考点：绝热工程施工技术

版权所有 翻印必究 咨询热线：400-678-34562019环球网校二级建造师《机电工程管理与实务》考点精讲2H313070 防腐蚀与绝热工程施工技术机电工程施工技术（4） 工业机电工程安装技术（8）机械设备安装工程施工技术电气安装工程施工技术管道工程施工技术动力和发电设备安装技术静置设备及金属结构的制作与安装技术 自动化仪表工程安装技术防腐蚀与绝热工程施工技术炉窑砌筑工程施工技术2H313070 防腐蚀与绝热工程施工技术考点 防腐蚀工程施工技术要求 一、设备及管道防腐蚀工程施工要求（19年新增）【重要】1.一般规定（1）设备及管道外壁附件的焊接，应在防腐蚀工程施工前完成。

（2）在防腐蚀工程施工过程中，不得同时进行焊接、气割、直接敲击等作业。

（3）对不可拆卸的密闭设备必须开启全部人孔。

2.基体要求（1）钢制设备及管道的表面不得有划痕、气孔、夹渣、重叠皮、严重腐蚀斑点等；加工表面应平整，表面局部凹凸不得超过2mm 。

购买课程唯一联系QQ 89191757 微信（2）设备及管道表面应光滑平整，打磨棱角、毛边以及铸造残留物，并圆滑过渡。

（3）铆接设备的铆接缝应为平缝，铆钉应采用埋头铆钉，设备内部应无铆钉突出。

（4）在需要进行防腐蚀衬里施工的设备及管道上，必要时应设置检漏孔，并应在适当位置设置排气孔。

3.焊缝的要求和处理（1）对接焊缝表面应平整，并应无气孔、焊瘤和夹渣。

焊缝高度应小于或等于2mm并平滑过渡。

（2）设备转角和接管部位的焊缝应饱满、圆滑，不得有毛刺，应将棱角打磨成钝角并形成圆弧过渡。

（3）角焊缝的圆角部位，焊角高度、突出角的焊接圆弧半径以及内角的焊接圆弧半径应满足要求。

（4）切除组装卡具时，不得损伤基体母材。

二、设备及管道表面处理技术要求1.表面处理方法（2）喷射除锈法1）喷射除锈指用压缩空气将磨料高速喷射到金属表面，依靠磨料的冲击和研磨作用，将金属表面的铁锈和其他污物清除。

2）常以石英砂作为喷射除锈用磨料，称为喷砂除锈。

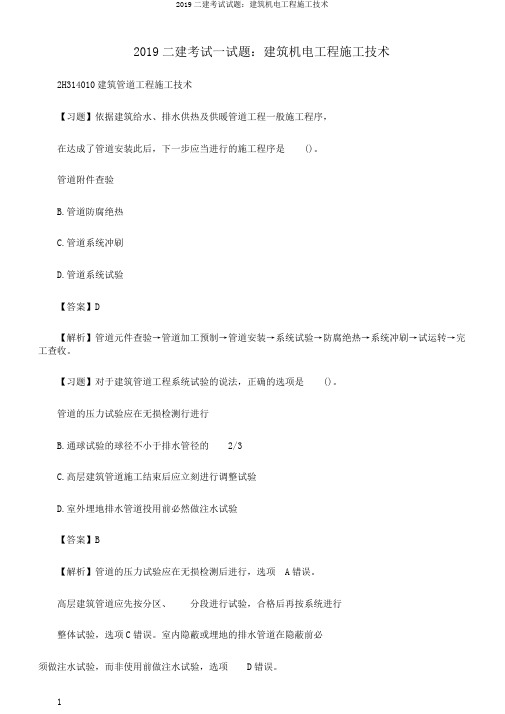

2019二建考试一试题：建筑机电工程施工技术2H314010建筑管道工程施工技术【习题】依据建筑给水、排水供热及供暖管道工程一般施工程序，在达成了管道安装此后，下一步应当进行的施工程序是()。

管道附件查验B.管道防腐绝热C.管道系统冲刷D.管道系统试验【答案】D【解析】管道元件查验→管道加工预制→管道安装→系统试验→防腐绝热→系统冲刷→试运转→完工查收。

【习题】对于建筑管道工程系统试验的说法，正确的选项是()。

管道的压力试验应在无损检测行进行B.通球试验的球径不小于排水管径的2/3C.高层建筑管道施工结束后应立刻进行调整试验D.室外埋地排水管道投用前必然做注水试验【答案】B【解析】管道的压力试验应在无损检测后进行，选项A错误。

高层建筑管道应先按分区、分段进行试验，合格后再按系统进行整体试验，选项C错误。

室内隐蔽或埋地的排水管道在隐蔽前必须做注水试验，而非使用前做注水试验，选项D错误。

【习题】对于建筑管道系统试验的说法，正确的选项是()。

采纳气压试验时，应编制专项方案，并经监理赞成B.室外排水管网应按系统进行整体试验C.首层两处室内消火栓试射，查验两股充分水柱时发射抵达最远点的能力D.当设计未注明试验压力时，应按近似工程经验数据进行压力试验【答案】C【解析】A选项，宜采纳液压试验，也要编制专项方案。

需要进行气压试验应当由设计人员的赞成;B选项，应先按分区、分段进行试验，再整体试验;D选项，试验压力应按设计要求进行，当设计未注明试验压力时，应按规范要求进行。

【习题】建筑热水管道系统冲刷要求是()。

先冲刷底部干管，后冲刷各环路支管B.先冲刷各环路支管，后冲刷底部干管C.先冲刷底部水平支管，后冲刷垂直干管D.先冲刷上部支管，后冲刷下部干管【答案】A【解析】进行建筑热水管道系统冲刷时，应先冲刷热水管道底部干管，后冲刷各环路支管。

【习题】室内排水管道的查验试验应包含()等试验。

水压B.气压C.泄露性D.注水【答案】 D【解析】室内排水管道是属于无压管道，并且管口多为敞开的，所以应采纳注水试验。

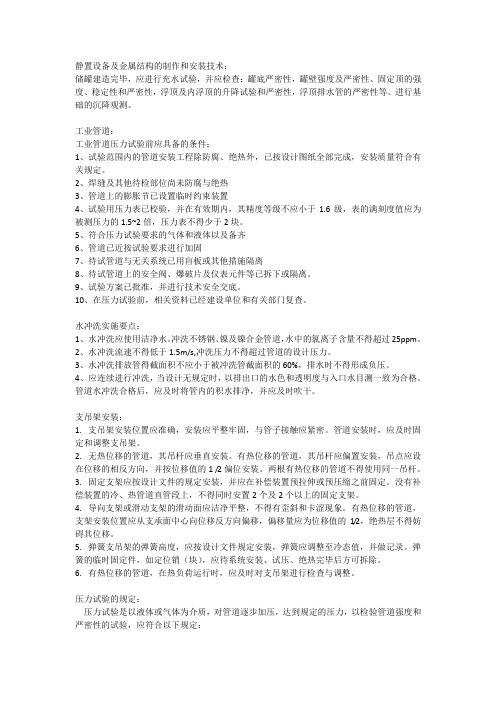

静置设备及金属结构的制作和安装技术：储罐建造完毕，应进行充水试验，并应检查：罐底严密性，罐壁强度及严密性、固定顶的强度、稳定性和严密性，浮顶及内浮顶的升降试验和严密性，浮顶排水管的严密性等。

进行基础的沉降观测。

工业管道：工业管道压力试验前应具备的条件：1、试验范围内的管道安装工程除防腐、绝热外，已按设计图纸全部完成，安装质量符合有关规定。

2、焊缝及其他待检部位尚未防腐与绝热3、管道上的膨胀节已设置临时约束装置4、试验用压力表已校验，并在有效期内，其精度等级不应小于1.6级，表的满刻度值应为被测压力的1.5~2倍，压力表不得少于2块。

5、符合压力试验要求的气体和液体以及备齐6、管道已近按试验要求进行加固7、待试管道与无关系统已用盲板或其他措施隔离8、待试管道上的安全阀、爆破片及仪表元件等已拆下或隔离。

9、试验方案已批准，并进行技术安全交底。

10、在压力试验前，相关资料已经建设单位和有关部门复查。

水冲洗实施要点：1、水冲洗应使用洁净水。

冲洗不锈钢、镍及镍合金管道，水中的氯离子含量不得超过25ppm。

2、水冲洗流速不得低于1.5m/s,冲洗压力不得超过管道的设计压力。

3、水冲洗排放管得截面积不应小于被冲洗管截面积的60%，排水时不得形成负压。

4、应连续进行冲洗，当设计无规定时，以排出口的水色和透明度与入口水目测一致为合格。

管道水冲洗合格后，应及时将管内的积水排净，并应及时吹干。

支吊架安装：1.支吊架安装位置应准确，安装应平整牢固，与管子接触应紧密。

管道安装时，应及时固定和调整支吊架。

2.无热位移的管道，其吊杆应垂直安装。

有热位移的管道，其吊杆应偏置安装，吊点应设在位移的相反方向，并按位移值的1 /2偏位安装。

两根有热位移的管道不得使用同一吊杆。

3.固定支架应按设计文件的规定安装，并应在补偿装置预拉伸或预压缩之前固定。

没有补偿装置的冷、热管道直管段上，不得同时安置2个及2个以上的固定支架。

4.导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。

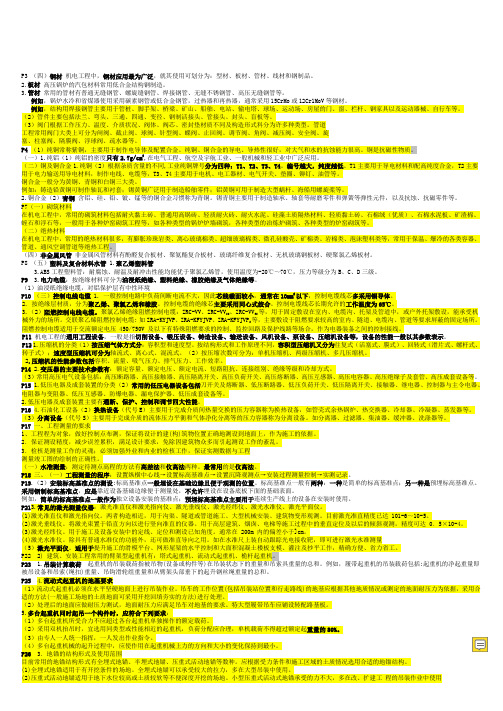

P3 （四）钢材机电工程中，钢材应用最为广泛，就其使用可划分为：型材、板材、管材、线材和钢制品。

2.板材高压锅炉的汽包材料常用低合金结构钢制造。

3.管材常用的管材有普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管、高压无缝钢管等。

例如，锅炉水冷和省煤器使用采用碳素钢管或低合金钢管，过热器和再热器，通常采用15CrMo或12Cr1MoV等钢材。

例如，结构用焊接钢管主要用于管桩、脚手架、桥梁、矿山、船舶、电站、输电塔、球场、运动场、房屋的门、窗、栏杆、钢家具以及运动器械、自行车等。

（2）管件主要包括法兰、弯头、三通、四通、变径、钢制活接头、管接头、封头、盲板等。

（3）阀门根据工作压力、温度、介质状况、阀体、阀芯、密封垫材质不同及构造形式科分为许多种类型。

管道工程常用阀门大类上可分为闸阀、截止阀、球阀、针型阀、蝶阀、止回阀、调节阀、角阀、减压阀、安全阀、旋塞、柱塞阀、隔膜阀、浮球阀、疏水器等。

P4（1）纯铜常称紫铜，主要用于制作电导体及配置合金。

纯铜、铜合金的导电、导热性很好，对大气和水的抗蚀能力很高。

铜是抗磁性物质。

（一）1.纯铝（1）纯铝的密度只有2.7g/cm3,在电气工程、航空及宇航工业、一般机械和轻工业中广泛应用。

（二）铜及铜合金1.纯铜（2）根据杂质含量的不同,工业纯铜牌号分为四种：T1、T2、T3、T4。

编号越大，纯度越低。

T1主要用于导电材料和配高纯度合金，T2主要用于电力输送用导电材料，制作电线、电缆等，T3、T4主要用于电机、电工器材、电气开关、垫圈、铆钉、油管等。

铜合金一般分为黄铜、青铜和白铜三大类。

例如：铸造铅黄铜可制作轴瓦和衬套；锡黄铜广泛用于制造船舶零件；铝黄铜可用于制造大型蜗杆、海船用螺旋桨等。

2.铜合金（2）青铜含铝、硅、铅、铍、锰等的铜合金习惯称为青铜。

锡青铜主要用于制造轴承、轴套等耐磨零件和弹簧等弹性元件，以及抗蚀、抗磁零件等。

P7（一）砌筑材料在机电工程中，常用的砌筑材料包括耐火黏土砖、普通用高锅砖、轻质耐火砖、耐火水泥、硅藻土质隔热材料、轻质黏土砖、石棉绒（优质）、石棉水泥板、矿渣棉、蛭石和浮石等，一般用于各种炉窑砌筑工程等，如各种类型的锅炉炉墙砌筑，各种类型的冶炼炉砌筑、各种类型的炉窑砌筑等。

二级建造师之二建机电工程实务考试总结(重点)超详细1、关于绝热工程施工技术要求说法正确的是（ ）A.当采用一种绝热制品，保温层厚度大于或等于80mmB.保冷层厚度大于或等于80mm时，应分为两层或多层逐层施工C.绝热层施工时，同层应错缝，上下层应压缝，其搭接的长度不宜大于100mmD.当采用大管径的多块硬质成型绝热制品时，绝热层的横向接缝位置可不受此限制，但应偏离管道垂直中心线位置【答案】 B2、建筑安装工程中，常用的臂架型起重机不包括（　）。

A.履带式起重机B.塔式起重机C.桅杆式起重机D.桥式起重机【答案】 D3、高层和超高层建筑的重力流雨水管道采用（）。

A.镀锌焊接钢管B.镀锌无缝钢管C.塑料管D.球墨铸铁管【答案】 D4、关于工程塑料应用的说法，不正确的是（　）。

A.聚酰胺可代替铜用于制造轴承、齿轮、泵叶及其他零件B.聚碳酸酯主要用于汽车制造中代替金属部件C.聚甲醛是一种性能优良的工程塑料，成本低D.阻燃型玻璃纤维增强聚酯大量用于制作电器制品【答案】 B5、消防水泵及稳压泵的施工程序中，泵体安装的紧后工序是（）。

A.泵体稳固B.吸水管路安装C.压水管路安装D.单机调试【答案】 B6、特种设备施工技术交底的交底人是（　）。

A.项目安全负责人B.项目技术负责人C.项目质量工程师D.专业工程师【答案】 C7、可以刮除，并且在正常视力观察下可见轻微点蚀的钢材表面锈蚀等级为（　）。

A.A级B.B级C.C级D.D级【答案】 C8、下列临时用电的做法中，存在事故隐患的是（　）A.电线电缆架空或穿管敷设B.配电箱进线釆用三相五线C.电动工具均有漏电保护D.照明线外壳未接保护零线【答案】 D9、预埋地脚螺栓检查验收要求不包括（ ）。

A.安装胀锚地脚螺栓的基础混凝土强度不得小于10MPaB.直埋地脚螺栓的螺母和垫圈配套C.活动地脚螺栓锚板的中心位置、标高应符合设计或规范要求D.有裂缝的部位使用胀锚地脚螺栓要有足够的强度【答案】 D10、施工组织设计按照编制对象划分，不包括（）A.施工组织总设计B.单位工程施工组织设计C.项目资源组织设计D.分部分项工程施工组织设计【答案】 C11、室外排水管道施工程序中防腐绝热的紧前工序是（ ）A.系统清洗B.系统通水试验C.管道安装D.系统闭水试验【答案】 D12、下列焊接缺陷中，对焊接接头机械性能影响最严重的是（）。

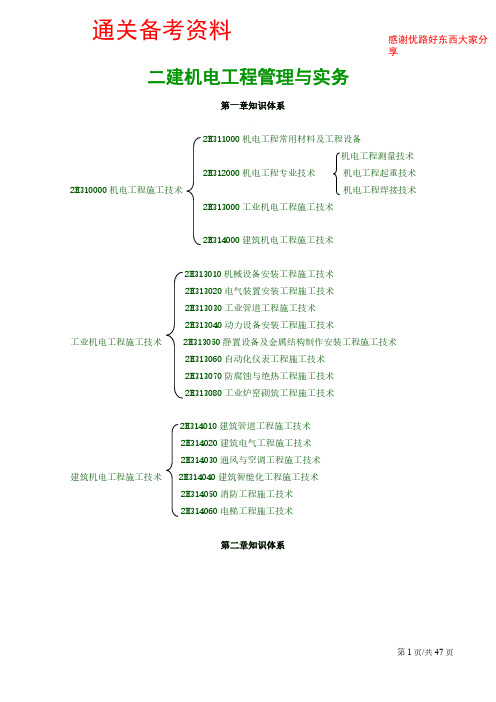

二建机电工程管理与实务第一章知识体系2H311000机电工程常用材料及工程设备机电工程测量技术2H312000机电工程专业技术 机电工程起重技术 2H310000机电工程施工技术 机电工程焊接技术 2H313000工业机电工程施工技术2H314000建筑机电工程施工技术2H313010机械设备安装工程施工技术2H313020电气装置安装工程施工技术 2H313030工业管道工程施工技术2H313040动力设备安装工程施工技术工业机电工程施工技术 2H313050静置设备及金属结构制作安装工程施工技术 2H313060自动化仪表工程施工技术 2H313070防腐蚀与绝热工程施工技术 2H313080工业炉窑砌筑工程施工技术2H314010建筑管道工程施工技术2H314020建筑电气工程施工技术2H314030通风与空调工程施工技术 建筑机电工程施工技术 2H314040建筑智能化工程施工技术 2H314050消防工程施工技术 2H314060电梯工程施工技术第二章知识体系感谢优路好东西大家分享通关备考资料2H320010机电工程施工招标投标管理 2H320020机电工程施工合同管理 2H320030机电工程施工组织设计 2H320040机电工程施工资源管理 2H320050机电工程施工技术管理 2H320060机电工程施工进度管理2H320070机电工程施工质量管理 2H320080机电工程试运行管理 2H320090机电工程施工安全管理 2H320100机电工程施工现场管理 2H320110机电工程施工成本管理 2H320120机电工程施工结算与竣工验收 2H320130机电工程保修与回访管理第三章知识体系《计量法》相关规定2H330000机电工程项目施工相关法规与标准 《电力法》相关规定《特种设备安全法》相关规定2H332000 机电工程施工相关标准2H310000 机电工程施工技术2H311000 机电工程常用材料及工程设备2H311010 机电工程常用材料A.高强度螺栓B.汽车冲压钢板C.天燃气管线钢D.钢轨钢E.耐候钢【答案】BCDE【解析】特殊性能低合金高强度钢也称特殊钢，主要包括：耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、石油及天然气管线钢、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等。

绝热工程施工技术考试历年真题考点梳理含答案1.下列绝热层采用捆扎的施工方法，正确的是（）。

2018A.宜采用螺旋式缠绕捆扎B.硬质绝热制品均不允许钻孔穿挂钩钉C.多层绝热层的绝热制品，应逐层捆扎D.每块绝热制品上的捆扎件不得少于三道【参考答案】C【解析】捆扎法施工要求（1）捆扎间距硬质绝热制品捆扎间距≤400mm；半硬质绝热制品≤300mm；软质绝热制品≤200mm。

（2）捆扎方式1）不得采用螺旋式缠绕捆扎。

2）每块绝热制品上的捆扎件不得少于两道，对有振动的部位应加强捆扎。

3）双层或多层绝热层的绝热制品，应逐层捆扎，并应对各层表面进行找平和严缝处理。

4）不允许穿孔的硬质绝热制品，钩钉位置应布置在制品的拼缝处；钻孔穿挂的硬质绝热制品，其孔缝应采用矿物棉填塞。

2.将配置好的料液倒入异型管件外壁设置的模具内，其绝热施工方法是（）。

2012.11A.充填法B.喷涂法C.拼砌法D.浇注法【参考答案】D【解析】本题考查的是常用的绝热结构层施工方法。

浇注法是将配置好的液态原料或湿料倒入设备及管道外壁设置的模具内，使其发泡定型或养护成型的一种绝热施工方法。

3.采取浇注法进行绝热层施工的要求有（）。

2015.27【教材有修改】A.每次配料必须在规定时间内用完B.应提前制作试块（同时）C.浇注时宜一次浇注成型D.大面积浇注时，应设对称多浇口E.间断浇注时，施工缝宜留在伸缩缝的位置上【参考答案】ACDE【解析】（1）浇注法所采用的模具在安装过程中，应设置临时固定设施。

模板应平整、拼缝严密、尺寸准确、支点稳定，并应在模具内涂刷脱模剂。

浇注发泡型材料时，可在模具内带铺衬一层聚乙烯薄膜。

（2）每次配料必须在规定时间内用完。

试块的制作，应在浇注绝热层时，同时进行。

（3）大面积浇注时，应设对称多浇日，分段分片进行，并以倒料均匀、封口迅速等操作来控制浇注质量。

（4）浇注时应一次浇注成型，当间断浇注时，施工缝宜留在伸缩缝的位置上。

二建绝热工程施工一、背景及意义随着我国经济的快速发展，能源消耗日益增加，能源节约和环境保护已成为我国社会发展的重要课题。

绝热工程作为节能减排的重要手段，在工业和民用建筑中得到了广泛应用。

绝热工程施工是保证绝热工程质量的关键环节，对于提高能源利用效率、降低能源损失、减少环境污染具有重要意义。

二、绝热工程施工流程及要求1. 施工前准备在施工前，应认真审查图纸，核对设备安装工程及其热力参数是否与设计要求相符。

根据实际情况，编制施工技术措施、质量检查计划和质量控制方法，准备各种技术表格；进行员工技术培训，对施工人员进行技术交底。

如果设计方推广新材料或新工艺，则设计方应派专人配合在现场指导施工。

2. 机具和材料准备根据工程量大小，确定绝热工程机具进场，并进行安装调试。

进场的绝热材料应具有出厂合格证。

对材料如有怀疑，可对其密度、机械强度、导热系数、含水率、可熔性及外观尺寸进行复检。

绝热材料应妥善保管，按规格型号分类堆放，防止受潮、雨淋、挤压等。

其堆放高度不宜超过2 m。

3. 施工条件准备设备或管道应做水压试验、气密性试验并合格。

各种支架、支座、吊架、热工仪表等接管应安装完毕且符合设计要求。

对设备和管道安装中焊接、防腐等工序办理工序交接手续，设备和管道进行表面预处理。

4. 施工过程（1）绝热层施工根据绝热材料的种类和施工方法，可采用涂抹、缠绕、贴衬、喷射等施工方法。

施工过程中应保证绝热层厚度均匀，无空鼓、开裂、脱落等现象。

（2）防潮层施工在绝热层表面应涂抹一层防潮层，以防水分渗透。

防潮层施工应均匀，厚度应满足设计要求。

（3）保护层施工在防潮层表面应涂抹一层保护层，以保护绝热层和防潮层不受损伤。

保护层施工应均匀，厚度应满足设计要求。

5. 施工质量验收（1）分项工程划分工业设备及管道绝热工程分项工程按设备台(套)或绝热材料进行划分；管道应按相同的工作介质进行划分；同一单位工程中的工业设备及管道绝热工程应为一个分部工程。

二级建造师之二建机电工程实务考试考点大全笔记1、管道由管道组成件和管道（）组成。

A.安装件B.附着件C.固定件D.支承件【答案】 D2、单机试运行方案由项目总工程师组织编制后，审定人是（　）A.项目经理B.企业总工程师C.总监理工程师D.建设单位负责人【答案】 B3、建筑电气分部工程供电干线安装工程中分项工程的检验批，应按（ ）划分。

A.工程量B.建筑楼层的分区C.流水段D.供电区段的编号【答案】 D4、关于绝热工程施工技术要求说法正确的是（ ）A.当采用一种绝热制品，保温层厚度大于或等于80mmB.保冷层厚度大于或等于80mm时，应分为两层或多层逐层施工C.绝热层施工时，同层应错缝，上下层应压缝，其搭接的长度不宜大于100mmD.当采用大管径的多块硬质成型绝热制品时，绝热层的横向接缝位置可不受此限制，但应偏离管道垂直中心线位置【答案】 B5、自动扶梯的梯级或自动人行道的踏板或胶带上空，垂直净高度严禁小于（ ）mA.2B.2.1C.2.2D.2.3【答案】 D6、（2013年真题）下列设备中，属于气体灭火系统的是（）。

A.贮存容器B.发生装置C.比例混合器D.过滤器【答案】 A7、工程开工前，（　）将工程概况、施工方法、安全技术措施等向全体职工详细交底。

A.项目负责人B.项目技术人员C.工长D.施工员【答案】 B8、（2016年真题）下列计量器具中，属于强制检定范畴的是（）。

A.电压表B.兆欧表C.电流表D.电阻表【答案】 B9、垫铁组的组合符合要求的是（）。

A.每个地脚螺栓旁边至少应有二组垫铁B.相邻二组垫铁间的距离，宜为500-1000mmC.每组垫铁的块数不宜超过4块D.放置平垫铁时，厚的宜放在上面【答案】 B10、（2018年真题）锅炉系统安装程序中，水冷壁安装的紧前工序是（）。

A.钢架组合安装B.集箱安装C.汽包安装D.省煤器安装【答案】 B11、（2016年真题）回转式炉窑砌筑时，砌筑的起始点宜选择在（）。

2019年二级建造师机电工程高频考点梳理（9月25日）2.在火电站中，灰铸铁多用于制造低中参数汽轮机的低压缸和隔板。

3.黑色金属中的“钢”是考试的高频点，尤其是教材中提到的“例如”，考试经常是从这些地方实行考核。

如：在机电工程中常见的各种型钢、钢筋、钢丝等都属于碳素结构钢，优质的碳素钢还能够制成钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。

某600MW超临界电站锅炉汽包使用的就是Q460型钢;机电工程施工中使用的起重机就是Q345型钢制造的，因为该种钢不但韧度好，而且缺口敏感性也较碳素结构钢大。

中、低压锅炉的汽包材料常为专用的锅炉碳素钢，高压锅炉的汽包材料常用低合金钢制造。

4.有色金属中“铜及铜合金”是考试的侧重点。

铜的特点：导电、导热好，抗蚀、抗磁。

黄铜(锌)，白铜(镍)。

锰含量高的锰白铜可制作热电偶丝。

5.聚乙烯(PE)具有优良的耐蚀性和电绝缘性，耐低温冲击、易加工。

6.聚氯乙烯(PVC)强度、刚度比聚乙烯好。

硬质聚氯乙烯常用于制作化工耐蚀的结构材料及管道、电绝缘材料等。

软质聚氯乙烯主要用于电线电缆的套管、密封件等。

7.非金属风管是考试的常考点，需要重点注重，尤其是这几种风管的适用环境能够准确与风管类型相匹配。

8.聚乙烯塑料管，无毒，用于输送生活用水。

ABS工程塑料管，耐腐蚀、耐温、耐冲击(三耐)。

9.电线电缆主要就是掌握符号的含义。

K表示电缆用途，为控制电缆，绝缘材料：X为橡胶绝缘，Y为聚乙烯绝缘，V为聚氯乙烯绝缘;护套屏蔽类型：V为聚氯乙烯护套，Q为铅套，Y为聚乙烯护套，P为编织屏蔽;后面两位数字中的第一位中的2为钢带铠装(能承受机械外力作用)，3为细圆钢丝铠装(能够承受相当大的拉力)，第二位中的2为聚氯乙烯外护层、3为聚乙烯外护层，铜芯符号省略。

10.泵按照介质在旋转叶轮内部流动的方向，分为离心式、轴流式、混流式。

11.风机按照工作原理不同分为叶片式(离心式、轴流式、混流式)、容积式(往复式、回转式)。
