专利名称：一种雾化喷嘴及除氧器专利类型：实用新型专利
发明人：井小海,杨明华
申请号：CN201921239896.3
申请日：20190802
公开号：CN211040931U
公开日：
20200717
专利内容由知识产权出版社提供
摘要：本实用新型提出一种雾化喷嘴及除氧器，涉及锅炉及供热系统领域，该雾化喷嘴包括出水筒，出水筒的筒壁上开设有若干个喷水孔，喷水孔沿出水筒的径向贯穿筒壁，喷水孔的一端为与出水筒的内腔相连通的进口端，喷水孔的另一端为出口端，每个喷水孔的出口端连通有至少一个沟槽，沟槽开设在筒壁的外壁面上并由出口向外延伸，以将所述喷水孔喷出的水雾化。

本实用新型提出的雾化喷嘴及除氧器能够产生分布均匀的雾滴，进而使除氧器达到更好的除氧效果。

申请人：北京京诚科林环保科技有限公司,中冶京诚工程技术有限公司
地址：100176 北京市大兴区北京经济技术开发区建安街7号402室
国籍：CN
代理机构：北京三友知识产权代理有限公司
更多信息请下载全文后查看。

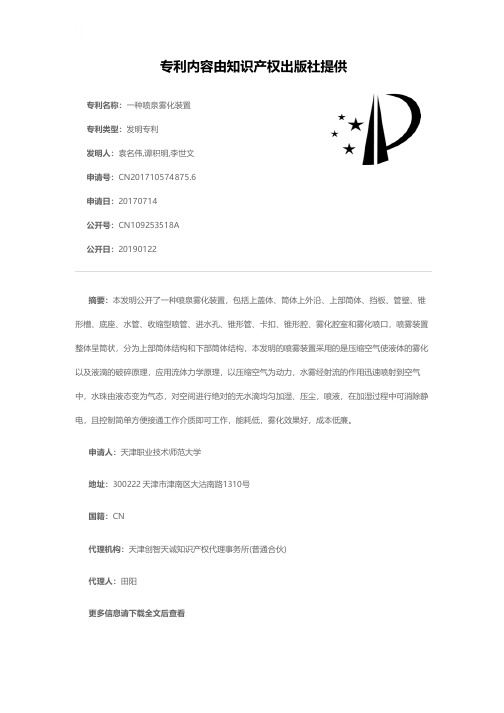

专利名称：一种喷泉雾化装置专利类型：发明专利
发明人：袁名伟,谭积明,李世文申请号：CN201710574875.6申请日：20170714
公开号：CN109253518A
公开日：
20190122
专利内容由知识产权出版社提供
摘要：本发明公开了一种喷泉雾化装置，包括上盖体、筒体上外沿、上部筒体、挡板、管壁、锥形槽、底座、水管、收缩型喷管、进水孔、锥形管、卡扣、锥形腔、雾化腔室和雾化喷口，喷雾装置整体呈筒状，分为上部筒体结构和下部筒体结构，本发明的喷雾装置采用的是压缩空气使液体的雾化以及液滴的破碎原理，应用流体力学原理，以压缩空气为动力，水雾经射流的作用迅速喷射到空气中，水珠由液态变为气态，对空间进行绝对的无水滴均匀加湿、压尘，喷液，在加湿过程中可消除静电，且控制简单方便接通工作介质即可工作，能耗低，雾化效果好，成本低廉。

申请人：天津职业技术师范大学
地址：300222 天津市津南区大沽南路1310号
国籍：CN
代理机构：天津创智天诚知识产权代理事务所(普通合伙)
代理人：田阳
更多信息请下载全文后查看。

专利名称：一种雾化喷嘴
专利类型：发明专利
发明人：高明安,王学军,刘建,邵玉金申请号：CN201410656853.0
申请日：20141118
公开号：CN105665166A
公开日：
20160615
专利内容由知识产权出版社提供
摘要：本发明涉及一种雾化喷嘴。

包括气液混合腔，气液混合腔一端设进液口，另一端设和进液口轴线错位的喷射口；所述气液混合腔的通道前后错位设置。

本发明进液口和喷射口轴线错位设置，因而输送介质在运动过程中由直线运动变成折弯运动，因而在运动过程中会和气液混合腔产生碰撞，因而提高了雾化效果；同时本发明将气液混合腔的的通道前后错位设置，更进一步的将输送介质的运动变成折弯运动，增大了和气液混合腔碰撞的几率，因而进一步提高了雾化效果。

申请人：扬州市业云冶金设备厂
地址：225200 江苏省扬州市江都区丁伙工业园
国籍：CN
代理机构：北京连和连知识产权代理有限公司
代理人：奚衡宝
更多信息请下载全文后查看。

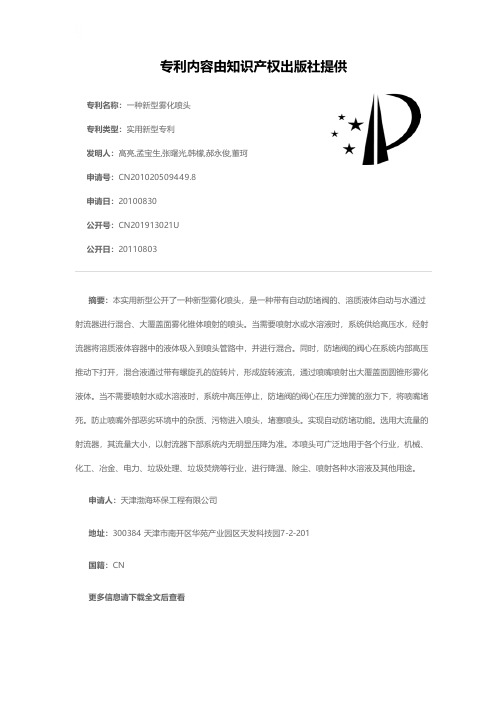

专利名称：一种新型雾化喷头
专利类型：实用新型专利
发明人：高亮,孟宝生,张曙光,韩檬,郝永俊,董珂申请号：CN201020509449.8
申请日：20100830
公开号：CN201913021U
公开日：
20110803
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型雾化喷头，是一种带有自动防堵阀的、溶质液体自动与水通过射流器进行混合、大覆盖面雾化锥体喷射的喷头。

当需要喷射水或水溶液时，系统供给高压水，经射流器将溶质液体容器中的液体吸入到喷头管路中，并进行混合。

同时，防堵阀的阀心在系统内部高压推动下打开，混合液通过带有螺旋孔的旋转片，形成旋转液流，通过喷嘴喷射出大覆盖面圆锥形雾化液体。

当不需要喷射水或水溶液时，系统中高压停止，防堵阀的阀心在压力弹簧的涨力下，将喷嘴堵死。

防止喷嘴外部恶劣环境中的杂质、污物进入喷头，堵塞喷头。

实现自动防堵功能。

选用大流量的射流器，其流量大小，以射流器下部系统内无明显压降为准。

本喷头可广泛地用于各个行业，机械、化工、冶金、电力、垃圾处理、垃圾焚烧等行业，进行降温、除尘、喷射各种水溶液及其他用途。

申请人：天津渤海环保工程有限公司
地址：300384 天津市南开区华苑产业园区天发科技园7-2-201
国籍：CN
更多信息请下载全文后查看。

专利名称：一种雾化喷嘴
专利类型：实用新型专利
发明人：黄毓祥,陈海标
申请号：CN201821417613.5申请日：20180830
公开号：CN209495322U
公开日：
20191015
专利内容由知识产权出版社提供
摘要：本实用新型实施例提供了一种雾化喷嘴，用于对输送至喷嘴的液体流进行雾化喷洒，包括一本体，所述本体为一中空件，其一端设置喷雾孔，另一端设置有与液体传输件连接的连接部，所述本体的中空部分还设置有一雾化机构，所述雾化机构包括一旋转发生器和用于将所述旋转发生器固定在所述本体的中空部分的紧固件，所述紧固件上设置有便于液体流通过的第一通道；所述旋转发生器位于所述喷雾孔与所述紧固件之间，且其外壁与所述本体的内壁之间形成第二通道；所述旋转发生器靠近所述喷雾孔一侧的端部与所述喷雾孔之间的间隙形成雾化腔，所述端部上设置有便于将由所述第一通道传送至所述第二通道的液体流引导至所述雾化腔的导流槽。

申请人：清远加多宝草本植物科技有限公司
地址：511675 广东省清远市佛冈县汤塘镇脉塘村
国籍：CN
代理机构：北京金信知识产权代理有限公司
更多信息请下载全文后查看。
