主桥叠合梁钢梁安装施工技术方案主梁叠合梁是一种常用的桥梁结构形式，它由多个钢梁叠合组成，能够承受较大的荷载。
为了保证主梁叠合梁的安装质量和施工进度，需要制定有效的安装施工技术方案。
下面将介绍一种主梁叠合梁钢梁的安装施工技术方案，该方案包括工程准备、设备准备、施工流程、安全措施等内容。
一、工程准备1.确定主梁叠合梁的位置和布置，制定详细的施工方案。
2.检查主梁叠合梁的质量和尺寸，确保符合设计要求。
3.修复或调整支座，确保其水平和垂直度。
4.施工现场进行安全检查，清理施工区域。
二、设备准备1.起重机械和起重设备：根据主梁叠合梁的尺寸和重量，选择合适的起重机械和起重设备。
2.各种吊具：根据主梁叠合梁的结构形式，准备合适的吊具，如钢丝绳、吊索等。
3.安全设备：准备好必要的安全设备，如安全帽、安全绳、安全网等。
三、施工流程1.搭设临时工程：在施工现场搭设临时工程，包括施工平台、起重机械位置、支撑架等。
2.安装主梁叠合梁的前预备工作：a.检查主梁叠合梁和支座的干净度和平整度，确保安装面无杂物和障碍物。
b.安装缓冲垫板和调整垫木，调整支座高度和水平度。
c.使用润滑油或润滑脂涂抹支座。
3.就位调整：a.使用起吊设备将主梁叠合梁吊装至设计位置。
b.进行就位调整，调整主梁叠合梁的位置和水平度。
使用液压千斤顶或螺栓调整架进行调节。
c.在吊装的过程中，要保持吊装速度稳定，防止梁体受力过大。
4.紧固连接：a.确保主梁叠合梁就位后，进行临时固定，通过螺栓等方式将主梁叠合梁与支座连接。
b.进行最终的紧固连接，确保主梁叠合梁与支座的稳固性和安全性。
c.进行紧固连接后，再次进行调整，确保主梁叠合梁的水平度和垂直度。
5.安装配件：a.安装横梁和纵梁等配件，确保主梁叠合梁的完整性和稳固性。
b.进行配件的紧固连接，确保其与主梁叠合梁的牢固性。
四、安全措施1.建立安全警戒区域，设置安全警示标志。
2.做好施工现场的防护措施，如搭设安全网、设置警示线等。
滨海新区西外环高速公路（津汉高速-海景大道）工程第四标段钢砼叠合梁施工方案编制:审核:批准:编制单位:中铁十八局集团第五工程有限公司滨海新区西外环高速第四标项目部编制日期: 2013年4月20 日目录一、编制说明和依据 (1)二、工程概况 (1)三、工程项目目标 (3)3.1质量目标 (3)3.2安全目标 (3)3.3环境目标 (3)四、施工部署 (3)4.1项目组织机构 (4)4.2岗位职能及分工 (4)4.3施工部署原则 (10)五、施工准备 (12)5.1技术准备 (12)5.2人员、场地准备 (12)5.3物资准备 (13)5.4机械设备、工具准备 (15)5.5钢结构详图设计 (15)5.6材料检验 (16)5.7焊接工艺评定 (16)5.8原材料钢板除锈、喷涂车间底漆 (16)六、钢箱梁施工方法及工艺 (16)6.1钢箱梁制作工艺 (16)6.2施工精度控制措施 (19)6.3钢梁组装时注意事项 (22)6.4钢梁制作 (25)6.5钢梁焊接要求 (26)6.6焊接变形的控制方法 (27)6.7钢梁矫正方法 (28)6.8栓钉焊接 (28)6.9钢梁预拼装 (28)6.11钢梁构件出厂时的要求 (30)6.12钢构件的出厂顺序 (31)6.13钢结构的运输 (31)6.14制作胎具 (31)七、现场拼装 (32)7.1拼装场地平面布置图 (32)7.2现场胎架上组装 (33)7.3现场拼装质量要求 (34)八、钢箱梁吊装 (34)8.1吊装机械选择 (34)8.2吊耳布置图及吊耳验算 (36)8.3钢丝绳及卸扣的选择 (39)8.4大机械吊装布局 (40)8.5钢箱梁安装的测量 (41)8.6钢箱梁吊装 (41)九、桥面板施工 (52)9.1工艺流程 (52)9.2桥面板的制作 (52)9.2.1预制场地的布置 (52)9.2.2钢筋加工 (53)9.3桥面板的安装 (55)9.4防撞护栏施工 (55)十、主要项目人力资源配备 (55)10.1制作劳动力配置 (55)10.2安装劳动力配备 (55)十一、主要物料、机械投入计划 (56)11.1拟投入工程施工用料 (56)11.2主要施工机器具配备表 (56)11.3安装现场投入机械设备 (57)12.1质量保证体系 (57)12.2质量保证措施 (58)十三、安全保证措施 (59)13.1安全保证体系 (59)13.2安全保证措施 (59)十四、职业健康安全管理方案 (61)14.1安全管理措施 (61)14.2危险源辨识与风险评价 (61)十五、环境管理方案 (67)15.1环境指标 (67)15.2主要环境因素 (67)15.3施工现场保护的基本原则 (67)15.4环境保护专项管理措施 (68)十六、钢梁施工进度计划表 (69)一、编制说明和依据滨海新区西外环高速公路四标钢桥采用钢箱-砼叠合梁。
钢砼叠合梁施工现场拼装施工方法及工艺1.1拼装场地平面布置图拼装场地在左，右幅桥接近地面处。
1.2现场胎架上组装根据设计要求，ZY23-Z24的45米钢箱梁分为三段，其中两头两段尺寸约12米，中间段21米。
D0-D1的46米钢箱梁分为三段，其中两头两段尺寸约11.5米，中间段约23米。
C10-C11的50米钢箱梁分为三段，其中两头两段尺寸约15米，中间段约20米。
根据现场的条件，为保证拼装的质量，钢箱梁的拼装均在桥梁与地面交接处进行拼装，保证拼装时受力平稳统一。
现场组装在专用胎架上进行。
胎架线性要求按照钢箱梁的实际横坡度、纵坡、预拱度来设置，采用仪器测量检查无误后方可进行组装。
组装示意图见下图为防止钢箱梁产生横向位移，要在梁体两侧的胎架上焊接限位板，用来调节及固定梁体。
标高调整时要进行精密测量，达到要求后加入钢垫片。
拼装后要对整体尺寸及位置进行测量检验，要求拼接精度和总体尺寸符合设计要求，高差不超过2mm。
原设计接口形式如上图，接口为镶嵌式，拼装不太方便，经与设计沟通，接口形式改为之字型，如下图：构件单件重量最重40吨，用1台100吨履带吊进行卸车和拼装，使用炮车进行运送，装车时采用1台100吨汽车配合履带吊抬吊装车。
拼装时先用100吨履带吊装中间段，就位后，用100吨履带吊拼装两端，拼装时需用测量控制每段的4个端点，包括标高和平面坐标。
（下图中标记点为拼装控制点）1.3现场拼装质量要求（1）钢箱梁的长度、宽度及断面尺寸符合规范要求，尤其是钢箱梁的外部尺寸，因为两端的安装间隙只有31mm。
（2）确定钢箱梁的线形，包括水平曲线和预拱度符合设计要求。
通过预拼装胎架设置的控制点确定钢箱梁的整体线形。
（3）调整钢箱梁上对接接口的焊缝间隙符合焊接工艺要求。
（4）提供钢箱梁在桥上定位的临时连接装置。

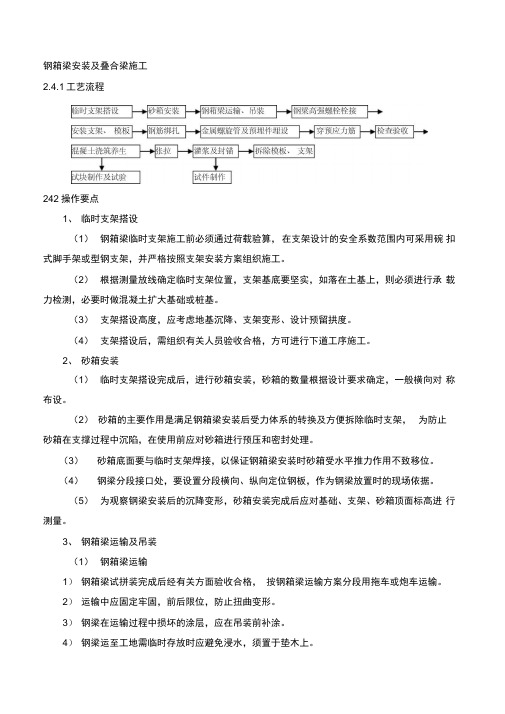

钢箱梁安装及叠合梁施工2.4.1工艺流程242操作要点1、临时支架搭设（1）钢箱梁临时支架施工前必须通过荷载验算，在支架设计的安全系数范围内可采用碗扣式脚手架或型钢支架，并严格按照支架安装方案组织施工。
（2）根据测量放线确定临时支架位置，支架基底要坚实，如落在土基上，则必须进行承载力检测，必要时做混凝土扩大基础或桩基。
（3）支架搭设高度，应考虑地基沉降、支架变形、设计预留拱度。
（4）支架搭设后，需组织有关人员验收合格，方可进行下道工序施工。
2、砂箱安装（1）临时支架搭设完成后，进行砂箱安装，砂箱的数量根据设计要求确定，一般横向对称布设。
（2）砂箱的主要作用是满足钢箱梁安装后受力体系的转换及方便拆除临时支架，为防止砂箱在支撑过程中沉陷，在使用前应对砂箱进行预压和密封处理。
（3）砂箱底面要与临时支架焊接，以保证钢箱梁安装时砂箱受水平推力作用不致移位。
（4）钢梁分段接口处，要设置分段横向、纵向定位钢板，作为钢梁放置时的现场依据。
（5）为观察钢梁安装后的沉降变形，砂箱安装完成后应对基础、支架、砂箱顶面标高进行测量。
3、钢箱梁运输及吊装（1）钢箱梁运输1）钢箱梁试拼装完成后经有关方面验收合格，按钢箱梁运输方案分段用拖车或炮车运输。
2）运输中应固定牢固，前后限位，防止扭曲变形。
3）钢梁在运输过程中损坏的涂层，应在吊装前补涂。
4）钢梁运至工地需临时存放时应避免浸水，须置于垫木上。
（2）钢箱梁吊装1) 钢箱梁吊装前，应对桥台、墩顶面高程、中线及各孔跨径进行复测，误差在允许范围内方可吊装，并放出钢箱梁就位线。
2) 钢梁安装。
应根据现场情况、钢梁重量、跨径大小选择安装方法，如单机吊、双机抬吊、架桥机等；吊点位置必须经设计计算确定。
3) 采取双机抬吊安装时，两台性能应相近，单机载荷不得大于额定起重量的80%，应进行试吊，保持两机同步。
4) 吊装时必须有专职信号员进行信号作业。
起重机司机和起重工必须得到指挥人员明确的信号后方可进行起重吊装作业。
钢箱梁专项施工方案一、编制说明和依据滨海新区西外环高速公路四标钢桥采用钢箱-砼叠合梁。
钢箱梁由顶板、底板、腹板、横隔板等构成。
钢桥为全焊结构。
顶板、底板与腹板焊缝为全熔透焊缝。
为顺利完成施工任务，确保工程质量，针对现场具体情况及设计图纸的要求，借鉴我公司多年的施工经验和人力、机械资源配备情况，编制钢结构制造工艺。
1.1相关设计图纸：天津市政工程设计研究院设计图纸1.2主要规范、规程、标准《公路桥涵施工技术规范》JTG/TF50-2011《公路桥涵抗震设计细则》JTG/TB02-01-2008《钢结构设计规范》GB50017-2003《桥梁用结构钢》GB/T714-2000《涂装前钢材表面9162锈蚀等级和除锈等级》GB8928-88《电弧螺柱焊用圆柱头焊钉》GB/T10433-2002二、工程概况滨海新区西外环高速公路四标段在主线23-24#墩、D线D0-D1#墩、C线C10-C11#墩上架设钢桥。
钢混叠合梁共计14片，其中主线8片，C、D匝道各3片，ZZ23-ZZ24#简支梁为双向桥，长度45米，单榀重356吨，合计重量712吨。
D匝道D0-D1#梁长度46米，单榀重267吨。
C匝道C10-C11#简支梁长度50米，单榀重310吨，工程量合计1289吨。
每座桥由多根U型梁构成，梁与梁之间由中横梁连接。
钢梁上部焊接圆头栓钉，合计28900个。
桥面铺设22cm厚钢筋混凝土预制板。
主线23-24左右幅采用200T架桥机架设。
C10-C11、D0-D1采用500吨履带吊安装。
施工中京津高速不能分道、断交。
箱梁、横梁吊装、横梁焊接等施工，下方是行使的车辆，安全防护工作尤为重要。
图2-1钢桥安装位置图图2-2左幅桥钢箱梁截面图三、工程项目目标3.1质量目标分项工程验收合格率90%以上；分项工程一次验收通过率95%以上；分部、单位工程验交一次合格率100%，工程质量到达“合格”等级，无质量事故。
3.2安全目标(1)确保安全生产“零概念”的实现；(2)施工作业因工轻伤责任事故为零；(3)施工作业一般机械责任事故为零；(4)施工作业一般火灾、爆炸事故为零；(5)一般交通责任事故为零；3.3环境目标(1)污油水排放符合相关规定要求，粉尘排放，目测无明显扬尘；(2)固体废弃物处理符合规定要求；(3)噪声控制达到不伤害职工和相关方；(4)杜绝跑、冒、滴、漏，节约能源，降低消耗；(5)施工作业上等级的环境污染责任事故为零；(6)维护工作场所工业卫生，为员工及作业人员的健康和安全创造良好工作环境。
预应力钢—混凝土叠合梁施工方法1、钢箱梁制作方案由于钢箱梁需要具备专业资质的厂家方能生产，在此仅将建造方案作一简述。
钢箱梁制作在工厂胎架上反装、预制该20个节段，即以顶板为基准，先铺设顶板片段，再安装横隔梁板片段和底板板片段。
根据钢箱梁的结构特点，将每节钢箱梁划分为若干个平面片段，主要有顶板分片（顶板和槽型加劲肋）、底板片段（底板和T型肋）、横隔梁片段（横隔板和加强筋）、腹板片段（腹板和加强筋）。
制作时先在片段生产流水线上进行片段生产，然后在总装胎架上拼装成箱体，并进行预拼装，片段生产采用无余量制作，下料时应充分考虑焊接收缩量。
2、运输本工程最大构件尺寸为9.2m（宽）×23m（长）×2.06m（高），重量约为84吨，属于超宽超重件，需要根据厂家的具体位置选择火车或汽车运输。
运输前需要与经过线路的交管部门协商好运输时间，同时调查各线路的道路桥梁情况，需要加固的进行临时加固，运输通过市区时选择在凌晨进行，并有值勤人员疏散交通。
3、现场安装现场安装拟采用贝雷支架，贝雷支架在纵向分段位置处搭设，钢箱梁安装采用两台履带起重机安装。
（1）支架搭设为保证济泺路的通行条件和长途汽车站的正常运营，钢箱梁支架采用贝雷支架，如此可扩大桥下通行空间，且通视条件良好，保证行车安全。
钢箱梁支架搭设示意图详见下页《钢箱梁贝雷支架示意图》。
立柱和横梁均采用贝雷片拼装。
贝雷安装时在地面进行分段拼装，然后采用汽车起重机配合安装。
顶部钢拖架采用型钢焊制，汽车起重机配合安装。
立柱基础采用毛石混凝土扩大基础，尺寸为3m×3m×1m，采用半埋置形式，基础底部采用50cm灰土夯实。
支架安装完成后，采用与钢箱梁梁体荷载100%的砂袋对支架进行预压，消除支架的非弹性变形，压前需在横向布设连续观测点，预压加载宜按照安装顺序进行加载，观测随梁体安装支架的变化情况，在72小时地基累计沉降量稳定后，取下砂袋卸载，分析数据，确定弹性下沉量及非弹性下沉量，以其为依据调整垫木高度，使施工后保持其设计位置准确。
市德胜东路（沪杭高速—文汇路）改造提升工程钢叠合梁、波折钢腹梁初步安装思路编制：审核：批准：中天建设集团钢构二零一二年五月目录第一章工程概述 (3)一.综合说明 (3)1.工程概况 (3)2.现场吊装总体思路 (6)3.工期总体安排 (6)二.工程采用标准与规 (6)第二章运输方案 (7)一.钢结构的装卸与堆放 (7)1.钢构件的堆放 (7)2.钢构件的装卸、运输 (8)二.运输路线 (8)三.运输作业程序 (9)第三章吊装方案 (9)一.简述 (9)二.吊装前准备工作 (10)三.架桥机施工主要工艺流程 (11)四.架桥机架桥示意 (12)五.波折钢腹板的安装 (13)1.波形钢腹板安装工艺流程 (13)2.现安装准备 (13)3.吊装及临时固定 (13)第四章保证进度、质量、安全文明施工的技术措施 (17)第五章季节性施工措施 (17)第六章安全生产及环境职业健康应急预案 (17)第七章施工总进度计划及施工机械、劳动力配备 (17)第八章工程竣工验收及服务 (17)第九章项目组织机构 (17)第一章工程概述一.综合说明1.工程概况1. 1工程概述本工程为市德胜东路改造提升工程2标段。
钢结构为三跨钢叠合梁和二联波形钢折梁。
钢叠合梁为30米+50米+40米跨，墩号pm065~pm068，地处和睦港，桥宽25米，截面高约1.995米，桥面标高约18.67米；波形钢折梁单联为45米+75米+45米跨，共两联，一联墩号为pm035~pm038、地处九盛路与德胜路路口、一联墩号为pm054~pm057，地处德胜路与航海路路口。
波折梁桥宽25米，截面高2.5米~4.5米，桥面标高16.2~20.77米。
钢叠合梁材质为Q345qD，用钢量约1300吨；波折钢腹梁材质为Q345D，用钢量约673吨。
30+50+40米钢叠合梁45+75+45米波折钢腹梁45+75+45米波折钢腹梁平面布置图无横梁处叠合梁断面图有横梁处叠合梁断面图波折钢腹板梁断面图1.2 分段划分叠合梁分段划分主要受限于道路运输：如运输途中地面道路与高架桥之间的净空（5.15m）、道路转弯半径、工地吊装现场的场地、采用的起重机械设备等。
钢梁、叠合梁施工技术摘要：针对复杂施工环境下，钢梁、叠合梁的施工技术进行了阐述，该施工方法确保了工程施工进度，使得施工安全、质量受控，节约了施工成本，对钢梁、叠合梁的施工有重大指导意义。
关键词：钢梁叠合梁吊装施工技术1 前言高架桥采用双向6车道，立交共设8条匝道。
该工程为五层互通立交高架桥，环境复杂，工程量大，工期特别短，桥梁上部结构形式多样，施工工艺复杂，工序繁多，施工组织计划及施工方案必须周密细致，工序转换衔接必须快速连贯，环环相扣，每道工序都不得掉以轻心，施工安全质量必须控制到位，不得有半点差错。
对桥梁下部结构的大直径深入岩桩基础、高墩大盖梁、上部结构板梁架设、钢箱梁和钢叠合梁加工拼装及运输架设、新疆气候条件下钢箱梁桥面铺装技术进行研究，探索出一套安全与经济可行、质量与进度保证、技术先进的施工方案、方法及工艺，并在城市复杂环境下快速施工组织和管理方面有所突破，实现创新，达到业内先进水平。
2 工程概况该桥主线跨越河滩路路线桥，采用叠合梁，跨度为42米；河滩路立交匝道直线段上都采用预应力空心板结构，小半径曲线段采用钢筋砼连续梁，匝道上跨河滩路上部结构采用钢结构连续梁，最大跨径54米。
主线路跨越现有河滩路路线桥，采用门式支墩；河滩路立交部分匝道基础位于挡墙之间，采用一桩一柱型式。
本次钢结构主桥共分4段，匝道5条共14段，立交匝道WN10～WN13为跨径52.074+35.546+40.169m、桥宽7.0m、结构宽6.8 m的三跨连续钢箱梁，SW08～SW11为跨径35+35+52.087 m、桥宽7.0m、结构宽6.8 m的三跨连续钢箱梁，ES08～ES11为跨径54.545+29.314+39.339m，桥宽7.0m、结构宽6.8 m的三跨连续钢箱梁，NE19～NE22为跨径32.483+36.688+41.000m,桥宽7.0m、结构宽6.8 m的三跨连续钢箱梁，均采用单箱单室箱型截面,箱梁梁高2.7 m，挑臂长度为1.4m,顶面、底面均设单向横坡，箱梁墩顶均设置横梁，端部、中部横梁内填充混凝土。
钢箱梁及叠合梁施工1. 引言钢箱梁及叠合梁是在桥梁建设中常用的结构形式。
本文将介绍钢箱梁及叠合梁的施工过程、注意事项以及常见问题的解决方法，以帮助读者更好地了解和掌握这一领域的知识。
2. 钢箱梁施工2.1 施工前准备在进行钢箱梁的施工之前，需要进行以下准备工作：•安装工地围栏和警示标志，确保工地安全；•清理施工区域，保持施工环境整洁；•搭建施工平台，为施工人员和设备提供稳定的工作空间；•准备好所需的施工材料和设备。
2.2 钢箱梁安装2.2.1 钢箱梁的吊装•根据设计要求，确定吊装点的位置和数量；•使用合适的起重机进行吊装，确保吊装过程平稳无误；•按照预定的安装顺序和方法，将钢箱梁吊装到指定位置。
2.2.2 钢箱梁的连接•钢箱梁的连接通常使用螺栓连接或焊接连接；•检查连接件的质量和安全性，确保连接牢固可靠。
2.2.3 钢箱梁的定位和调整•在钢箱梁安装完成后，进行定位和调整，保证其位置正确、水平度符合要求；•使用专业工具和设备进行调整，调整范围应在设计允许范围内。
2.3 钢箱梁的混凝土浇筑•在钢箱梁安装完成后，进行混凝土浇筑；•根据设计要求，确定混凝土浇筑的方案、浇筑顺序和浇筑方法；•控制混凝土浇筑的流动性和坍落度，确保充分填充和密实。
2.4 钢箱梁的养护•混凝土浇筑完成后，进行养护工作，以保证混凝土强度和耐久性；•根据设计要求，进行湿润养护或蒸汽养护，提供适宜的养护环境。
3. 叠合梁施工3.1 叠合梁的制作•首先准备所需的模板和钢筋，根据设计要求进行加工和制作；•模板要具备良好的刚性和稳定性，确保混凝土浇筑时的形状和尺寸准确；•钢筋的布置要符合设计要求，提供足够的强度和支撑。
3.2 叠合梁的混凝土浇筑•将制作好的叠合梁模板安装到预定位置上；•钢筋的固定和布置要符合设计要求，确保混凝土的强度和耐久性；•进行混凝土浇筑，控制浇筑的流动性和坍落度；•使用振捣器进行振捣，保证混凝土充分填充和密实。
3.3 叠合梁的养护•混凝土浇筑完成后，进行适当的养护工作；•根据设计要求，进行湿润养护或蒸汽养护，提供适宜的养护环境；•控制养护时间和养护温度，确保混凝土的强度和耐久性。
1.10 钢箱梁及叠合梁施工1.10.1 适用范围适用于高速公路、城市桥梁工程中钢箱梁工地安装、连接及钢筋混凝土叠合梁施工，其他公路桥梁可参照执行。
1.10.2 施工准备1.10.2.1 技术准备1. 组织审查设计图纸，编制运梁方案、支架方案、吊装方案、混凝土叠合梁施工方案。
2. 张拉所用的机具设备及仪表应经主管部门授权的法定计量检测单位进行配套校验。
3. 混凝土及预应力孔道用水泥浆要依据设计强度，按照现行规范要求经试配确定。
4. 依据设计图及现行施工规范要求，绘制钢筋、钢绞线和模板等加工图。
1.10.2.2 材料要求1. 钢箱梁经检验符合国家现行标准《公路桥涵施工技术规范》(JTJ 041)的有关规定和设计要求，有出厂合格证及材质和制作检验的有关质量记录。
2. 高强螺栓：可选用大六角形(GB／T 1228～1331)和扭剪型(GB／T 3632～3633)两类。
制造高强度螺栓、螺母、垫圈的材料应符合国家现行标准《公路桥涵施工技术规范》(JTJ 041)的规定和满足设计要求。
应由专门的螺栓厂制造，并应有出厂质量证明书，进场后应按有关规定抽样检验。
3. 钢筋：应有产品合格证和检验报告单。
钢筋的品种、级别、规格应符合设计要求，钢筋进场后按有关规定抽取试样做力学性能试验，其质量应符合国家现行标准《钢筋混凝土用热轧光圆钢筋》(GB 13013)和《钢筋混凝土用热轧带肋钢筋》(GB 1499)等的规定。
当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学分析或其他专项检查。
4. 混凝土用材料(1) 水泥：宜采用硅酸盐水泥和普通硅酸盐水泥。
水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB 175)等的规定。
当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。
不同品种的水泥不得混合使用。
(2) 砂：砂的品种、规格、质量应符合国家现行标准《公路桥涵施工技术规范》(JTJ 041)的要求。
进场后应按国家现行标准《公路工程集料试验规程》(JTJ 058)的规定取样试验。
(3) 石子：应采用坚硬的卵石或碎石，进场后应按产地、类别、加工方法和规格等不同情况，按国家现行标准《公路工程集料试验规程》(JTJ 058)的规定，分批进行检验，其质量应符合《公路桥涵施工技术规范》(JTJ 041)的要求。
(4) 外加剂：外加剂应有产品说明书、出厂检验报告及合格证、性能检测报告，有害物含量检测报告应由有相应资质等级的检测部门出具。
进场应取样复试合格，并应检验外加剂与水泥的适应性。
外加剂的质量和应用技术应符合国家现行标准《混凝土外加剂》(GB 8076)和《混凝土外加剂应用技术规范》(GB 50119)的规定。
5. 预应力体系材料(1) 预应力钢绞线或钢丝：应根据设计规定的规格型号和技术措施来选用。
进场时应有供货单位出具的产品合格证和出厂检验报告，同时，应按进场的批次和产品的抽样检验方案分别进行复验和外观检查，其质量必须符合国家现行标准《预应力混凝土用钢绞线》(GB／T 5024)和《预应力混凝土用钢丝》(GB／T 5223)的规定。
(2) 锚具、夹具和连接器应有出厂合格证和质量证明文件，具有可靠的锚固性能、足够的承载能力和良好的适用性，能保证充分发挥预应力筋的强度，并应符合国家现行标准《预应力筋锚具、夹具和连接器》(GB／T 14370)的要求。
进场后除应核查锚固性能类别、型号、规格及数量外，还应按国家现行标准《公路桥涵施工技术规范》(JTJ 041)的有关规定进行验收。
(3) 金属螺旋管：出厂时应有产品合格证和质量证明文件，其质量应符合国家现行标准《预应力混凝土用金属螺旋管》(JG／T 3013)的有关规定。
进场后除核对类别、型号、规格及数量外，还应对其外观、尺寸、集中荷载下的径向刚度、荷载作用后的抗渗漏及抗弯渗漏等进行检验。
6. 焊条：手工焊接用焊条应符合国家现行标准《碳素钢焊条》(GB/T 5117)或《低合金钢焊条》(GB/T 5118)的规定。
选用的焊条型号应与主体金属强度相适应，应有出厂产品合格证，进场后应按国家现行标准《铁路钢桥制造规范》(TB 10212)的规定进行焊接工艺评定确定。
7. 周转材料：模板及模板支架等。
1.10.2.3 机具设备1. 机械(1) 起重运输机械：运梁炮车、架桥机、汽车吊或履带吊等。
(2) 木工机械：电锯、电刨等。
(3) 钢筋加工机械：电焊机、钢筋切断机、钢筋弯曲机等。
2. 设备(1) 混凝土施工设备：混凝土搅拌机、混凝土运输车、混凝土输送泵、振捣设备。
(2) 张拉及灌浆设备：千斤顶、油泵、油表，水泥浆搅拌机、压浆泵，砂轮切割机。
3. 工具：焊具及木工工具和力矩扳手等。
1.10.2.4 作业条件1. 钢箱梁经工厂加工完成并通过验收。
2. 已选定运输路线，如在市区还须与交通管理部门联系，确定运梁路线，炮车、吊车停放位置及退场路线。
3. 已做好吊运区域各种障碍物的清理和场地平整夯实工作，以及施工现场的电源、照明、焊接设备、安全防护等各项工作的准备。
4. 墩柱、支座已施工完成，经验收合格，并在支架、墩柱或盖梁上测量放出安装位置控制线。
5. 施工方案已经有关主管部门审批，并对有关人员进行技术交底。
6. 机械操作手、电工、电焊工等有关特殊工种人员经培训持证上岗。
1.10.3 施工工艺1.10.3.1 工艺流程1.10.3.2 操作工艺1. 临时支架搭设(1) 钢箱梁临时支架施工前必须通过荷载验算，在支架设计的安全系数范围内可采用碗扣式脚手架或型钢支架，并严格按照支架安装方案组织施工。
(2) 根据测量放线确定临时支架位置，支架基底要坚实，如落在土基上，则必须进行承载力检测，必要时做混凝土扩大基础或桩基。
(3) 支架搭设高度，应考虑地基沉降、支架变形、设计预留拱度。
(4) 支架搭设后，需组织有关人员验收合格，方可进行下道工序施工。
2. 砂箱安装(1) 临时支架搭设完成后，进行砂箱安装，砂箱的数量根据设计要求确定，一般横向对称布设。
(2) 砂箱的主要作用是满足钢箱梁安装后受力体系的转换及方便拆除临时支架。
为防止砂箱在支撑过程中沉陷，在使用前应对砂箱进行预压和密封处理。
(3) 砂箱底面要与临时支架焊接，以保证钢箱梁安装时砂箱受水平推力作用不致移位。
(4) 钢梁分段接口处，要设置分段横向、纵向定位钢板，作为钢梁放置时的现场依据。
(5) 为观察钢梁安装后的沉降变形，砂箱安装完成后应对基础、支架、砂箱顶面标高进行测量。
3. 钢箱梁运输及吊装(1) 钢箱梁运输1) 钢箱梁试拼装完成后经有关方面验收合格，按钢箱梁运输方案分段用拖车或炮车运输。
2) 运输中应固定牢固，前后限位，防止扭曲变形。
3) 钢梁在运输过程中损坏的涂层，应在吊装前补涂。
4) 钢梁运至工地需临时存放时应避免浸水，须置于垫木上。
(2) 钢箱梁吊装1) 钢箱梁吊装前，应对桥台、墩顶面高程、中线及各孔跨径进行复测，误差在允许范围内方可吊装，并放出钢箱梁就位线。
2) 钢梁安装。
应根据现场情况、钢梁重量、跨径大小选择安装方法，如单机吊、双机抬吊、架桥机等；吊点位置必须经设计计算确定。
3) 采取双机抬吊安装时，两台性能应相近，单机载荷不得大于额定起重量的80%，应进行试吊，保持两机同步。
4) 吊装时必须有专职信号员进行信号作业。
起重机司机和起重工必须得到指挥人员明确的信号后方可进行起重吊装作业。
5) 吊装时钢梁上、下不得站人。
钢箱梁四角用牵引绳控制，与吊装作业无关的人员和不直接参加吊装的人员不得进入吊装作业区域。
6) 钢梁起吊提升和降落速度应均匀平稳，严禁忽快忽慢和突然制动。
7) 吊装作业中遇有停电或其他特殊情况，应将钢梁落至地面，不得悬空。
8) 钢梁起吊接近就位点时，应及时调整对中后方可下落。
9) 钢梁吊装就位必须放置平稳牢固并支设临时固定装置，经检查确认安全后方可摘钩。
10) 钢梁吊装时，应有专人负责观察支架的强度、刚度和位置，检查钢梁杆件的受力变形情况，如发现问题及时处理。
4. 钢梁高强螺栓栓接(1) 使用前，清点螺栓、螺母和垫圈数量，做外观检查，并应同批成副使用。
螺栓公称直径、长度应符合设计要求。
(2) 要确保钢梁的安装拱度及中心线位置。
在支架上拼装钢梁时，冲钉和粗制螺栓总数不得少于孔眼总数的1／3，其中冲钉不得多于2／3。
(3) 安装过程中，每完成一节间应测量其位置、标高和预拱度，如不符合要求时应进行校正。
(4) 用扭矩法拧紧高强度螺栓连接副时，初拧、复拧和终拧应在同一日内完成。
初拧扭矩由试验确定，一般为终拧扭矩的50％，终拧扭矩用公式：T C=K·P C·D (1-1)式中：T C——终拧扭矩(N·m)；P C——施工预紧力(kN)；K——扭矩系数平均值；D——高强度螺栓公称直径(mm)。
(5) 螺栓安装次序：一般从节点板中央以辐射形式向四周边缘对称地进行，最后拧紧固端螺栓。
特殊情况时，从板材刚度大、缝隙大的地方开始安装螺栓。
用扭矩法施拧高强度螺栓可参照国家现行标准《铁路钢桥高强螺栓连接施工规定》(TBJ 214)的规定执行。
(6) 采用带扭矩计的扭矩扳手旋拧高强螺栓时应防止漏拧或超拧，在作业前后均应进行校正，其扭矩误差不得大于使用扭矩的±5%。
(7) 钢箱梁连接高强度螺栓终扭完后，应按下列规定进行质量检查：1) 检查应由专职质量检查员进行，检查扭矩扳手必须标定，其扭矩误差不得大于使用扭矩的±3%，且应进行扭矩抽查。
2) 松扣、回扣法检查，先在螺栓与螺母上做标记，然后将螺母退回30°，再用检查扭矩扳手把螺母重新拧至原来位置测定扭矩，该值不小于规定值的10%时为合格。
3) 对主桁节点及板梁主体及纵、横梁连接处，每栓群以高强螺栓连接副总数的5%抽检，但不得少于两套，其余每个节点不少于一套进行终拧扭矩检查。
4) 每个栓群或节点检查的螺栓，其不合格者不得超过抽验总数的20%，如超过此值，则应继续抽验，直至累计总数80%的合格率为止。
然后对欠拧补拧，超过者更换后重新补拧。
(8) 钢箱梁连接固定后就位时，应符合下列规定：1) 钢箱梁就位前应清理支座垫石，其标高及平面位置应符合设计要求。
2) 固定支座与活动支座的精确位置应按设计图并考虑施工安装温度、施工误差等确定。
(9) 钢箱梁吊装完成后，由测量人员在钢箱纵、横梁上测量其实际标高，复核预拱度，并及时将测量结果反馈给设计及有关人员，如有必要，可用千斤顶调整标高。
5. 安装支架及模板(1) 支架1) 钢箱梁就位栓接完成后，安装翼板外挑模板三角架，三角架可采用φ48的钢管焊制，见图1-5。
