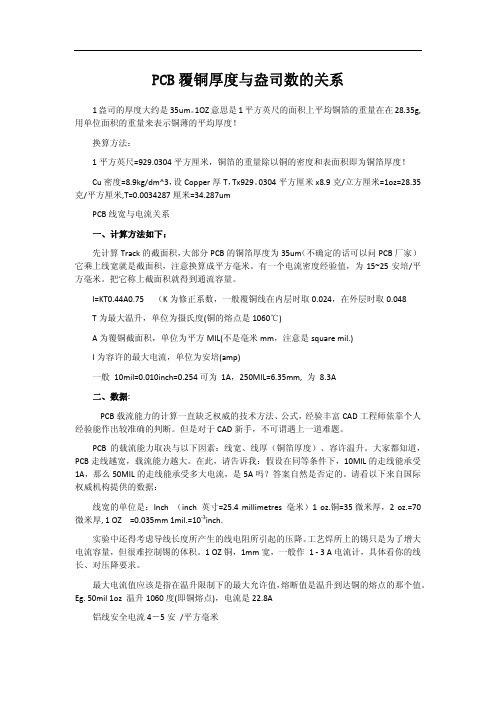

PCB覆铜厚度与盎司数的关系

PCB覆铜厚度与盎司数的关系1盎司的厚度大约是35um。

1OZ意思是1平方英尺的面积上平均铜箔的重量在在28.35g,用单位面积的重量来表示铜薄的平均厚度！换算方法：1平方英尺=929.0304平方厘米，铜箔的重量除以铜的密度和表面积即为铜箔厚度！Cu密度=8.9kg/dm^3，设Copper厚T，Tx929。

0304平方厘米x8.9克/立方厘米=1oz=28.35克/平方厘米,T=0.0034287厘米=34.287umPCB线宽与电流关系一、计算方法如下：先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。

有一个电流密度经验值，为15~25安培/平方毫米。

把它称上截面积就得到通流容量。

I=KT0.44A0.75 （K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048℃T为最大温升，单位为摄氏度(铜的熔点是1060)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为 8.3A二、数据:PCB载流能力的计算一直缺乏权威的技术方法、公式，经验丰富CAD工程师依靠个人经验能作出较准确的判断。

但是对于CAD新手，不可谓遇上一道难题。

PCB的载流能力取决与以下因素：线宽、线厚（铜箔厚度）、容许温升。

大家都知道，PCB走线越宽，载流能力越大。

在此，请告诉我：假设在同等条件下，10MIL的走线能承受1A，那么50MIL的走线能承受多大电流，是5A吗？答案自然是否定的。

请看以下来自国际权威机构提供的数据：线宽的单位是：Inch （inch 英寸=25.4 millimetres 毫米）1 oz.铜=35微米厚，2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10‐3inch.实验中还得考虑导线长度所产生的线电阻所引起的压降。

PCB板的线宽、覆铜厚度与通过的电流对应的关系1英尺=12英寸1英寸inch=1000密尔mil1mil=25.4um1mil=1000uin mil密耳有时也成英丝1um=40uin（有些公司称微英寸为麦，--其实是微英寸）1OZ=28.35克/平方英尺=35微米PCB板铜箔载流量铜箔宽度铜箔厚度70um50um 35um4.30A 4.00A1.50mm 4.20A 3.50A 3.20A1.20mm 3.60A 3.00A2.70A2.60A 2.30A0.80mm 2.80A 2.40A 2.00A0.60mm 2.30A 1.90A 1.60A0.50mm 2.00A 1.70A 1.35A0.40mm 1.70A 1.35A 1.10A0.30mm 0.80A0.20mm 0.90A 0.70A 0.55A0.15mm 0.70A 0.50A 0.20A注1 用铜皮作导线通过大电流时铜箔宽度的载流量应参考表中的数值降额50%去选择考虑。

1、由于敷铜板铜箔厚度有限，在需要流过较大电流的条状铜箔中，应考虑铜箔的载流量问题。

仍以典型的0.03mm厚度的为例，如果将铜箔作为宽为 W(mm),长度为L(mm)的条状导线, 其电阻为0.0005*L/W 欧姆。

另外，铜箔的载流量还与印刷电路板上安装的组件种类，数量以及散热条件有关。

在考虑到安全的情况下，一般可按经验公式0.15*W(A)来计算铜箔的载流量。

2、一般PCB板的铜箔厚度为35um，线条宽度为1mm时，那末线条的横切面的面积为0.035平方毫米，通常取电流密度30A/平方毫米，所以，每毫米线宽可以流过1A电流。

箔厚度的计算印刷电路板的铜箔厚度关系到阻抗值的变化. 有了正确的铜箔厚度在Allegro 的cross section字段上,能正确的计算印刷电路板上每一根绕线的阻抗值(或宽度). 而在许多的设计手册上经常发现以盎司(oz)为单位来建议铜箔的使用, 究竟一盎司铜箔应该在Allegro 的cross section 字段上表现多少的厚度? 请看底下的说明:1. 定义: 一盎司铜箔是指一平方英呎(1 ft2)铺上重量一盎司的铜, 意即1oz/ ft2.2. 单位换算:一盎司(oz)= 0.0625 磅(pb)一磅(pb)= 454 公克(g)一英呎(ft)= 12 英吋(in)一英吋(in)= 2.54 公分(cm)一密尔(mil)=0.001 英吋(in)铜比重(密度)= 8.93 (g/cm3)3.计算:1oz 铜箔等于28.4g(≈1x0.0625x454) 1 ft2=1x (12x2.54)2=1x30.482= 929.03 (cm2)重量(W)=体积(V) x 密度(D)= 面积(A) x 高度(H) x 密度(D)28.4(g)= 929.03 x 高度(H) x 8.93高度(H)=0.00342(cm) ≈ 1.3 (mil) 一盎司铜箔厚度4. Cross Section in Allegro所以, 如果是一盎司的铜箔, 我们则用1.3mil 输入到Cross Section 的字段上1OZ盎司在线路板中的含义1OZ意思是1平方英尺的面积上平均铜箔的重量在在28.35g,用单位面积的重量来表示铜薄的平均厚度！换算方法：1平方英尺=929。
