气缸扣盖的安装技术要点
气缸扣盖是发动机内部的一个重要部件，它的安装对于发动机的正常运转有着至关重要的作用。
正确的安装气缸扣盖可以有效地减少漏气现象，并且能够保证发动机的稳定运行。
以下是气缸扣盖安装技术的要点：
1.清洁工作：在安装气缸扣盖之前，必须要进行清洁工作。
清洁过程中需要注意避免留下任何杂质，否则会导致气缸扣盖不平整，从而导致漏气甚至损坏发动机。
2.安装顺序：正确的安装顺序可以保证气缸扣盖的稳定性和紧密性。
安装气缸扣盖时，先安装扣盖，然后是气缸垫片和气缸盖。
在将气缸盖安装到气缸上之前，需要将气门油封和气门弹簧等部件安装好。
3.扭矩要求：安装气缸扣盖时，需要使用扭矩扳手将螺栓拧紧。
在选择扭矩大小时，需要参照发动机厂家的规定和要求。
如果扭矩过大，会导致气缸盖和气缸变形，从而影响发动机的性能；如果扭矩过小，会导致气缸盖和气缸之间的连接不紧密，从而导致漏气现象。
4.顺序拧紧：在安装气缸扣盖时，需要按照一定的拧紧顺序进行。
一般来说，从中间向两侧逐渐拧紧螺栓，直到达到规定的扭矩大小。
这种顺序可以保证气缸盖和气缸之间的连接紧密而均匀，从而避免漏气现象的发生。
5.检查工作：在安装完成之后，需要进行检查工作。
检查的内容包括：螺栓是否拧紧到规定的扭矩大小；气缸盖和气缸之间是否密封；是否有杂质或异物进入气缸内部等。
如果发现任何问题，都需要及时处理或更换相应的部件。
总的来说，正确的安装气缸扣盖可以保证发动机的正常运转和稳定性。
在安装过程中，需要注意清洁工作、安装顺序、扭矩要求、顺序拧紧和检查工作等方面，从而保证气缸扣盖的稳定性和紧密性。
气缸盖的拆装步骤注意事项以气缸盖的拆装步骤注意事项为标题，写一篇文章。
气缸盖是发动机的重要部件之一，它位于发动机的上部，覆盖在气缸上方，起到密封气缸的作用。
在某些情况下，需要拆下气缸盖进行维修或更换。
下面将介绍气缸盖的拆装步骤以及注意事项。
一、拆装步骤1. 准备工作：首先，需要将车辆停放在平坦的地面上，并且切断发动机的电源。
同时，也需要准备好所需的工具和材料，如扳手、螺丝刀、密封胶等。
2. 气缸盖的拆卸：首先，需要将气缸盖上的各个部件进行拆卸，如进气歧管、排气歧管、喷油器等。
然后，使用扳手逐个拆下气缸盖上的螺栓，注意按照规定的拆卸顺序进行操作，避免损坏气缸盖。
3. 清洁工作：在拆卸下来的气缸盖上，可能会有积碳、油污等污垢，需要使用清洁剂和刷子进行清洗，确保气缸盖的表面干净。
4. 更换密封件：在拆卸下来的气缸盖上，有一些密封件，如气门室盖垫片、汽缸盖垫片等，如果发现这些密封件有损坏或老化现象，需要及时更换。
5. 安装气缸盖：在安装气缸盖之前，需要将发动机气缸内的活塞拨到下止点位置，以避免发生碰撞。
然后，将气缸盖放置在气缸上方，并且按照规定的顺序和力度依次拧紧螺栓。
6. 其他部件的安装：安装完气缸盖后，需要将之前拆卸的部件进行逆序安装，确保每个部件的位置和连接正确。
7. 调试工作：在完成气缸盖的安装后，还需要进行一些调试工作，如检查各个部件的连接是否紧固、是否存在松动现象，以确保安装的质量。
二、注意事项1. 安全第一：在拆装气缸盖的过程中，一定要注意安全，避免发生意外。
在进行拆卸工作时，需要确保发动机已经停止运行，并且切断了电源，以避免触电或其他危险。
2. 拆卸顺序：在拆卸气缸盖时，一定要按照规定的顺序进行操作，避免出现问题。
一般来说，需要先拆除与气缸盖连接的其他部件，再进行气缸盖的拆卸。
3. 清洁工作：在拆卸下来的气缸盖上，可能会有油污和积碳等污垢，需要及时进行清洗，以确保气缸盖的表面干净。
同时，在安装气缸盖之前，也要确保发动机内部的清洁。
书山有路勤为径；学海无涯苦作舟

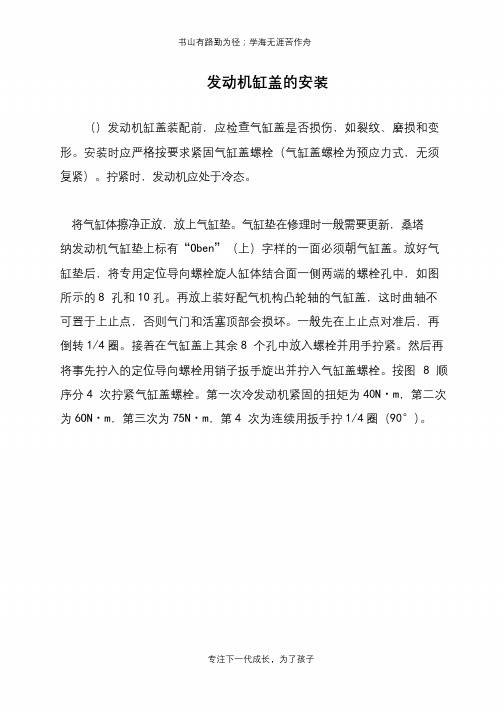

发动机缸盖的安装
（）发动机缸盖装配前，应检查气缸盖是否损伤，如裂纹、磨损和变形。
安装时应严格按要求紧固气缸盖螺栓（气缸盖螺栓为预应力式，无须复紧）。
拧紧时，发动机应处于冷态。
将气缸体擦净正放，放上气缸垫。
气缸垫在修理时一般需要更新，桑塔
纳发动机气缸垫上标有“Oben”（上）字样的一面必须朝气缸盖。
放好气
缸垫后，将专用定位导向螺栓旋人缸体结合面一侧两端的螺栓孔中，如图所示的8孔和10孔。
再放上装好配气机构凸轮轴的气缸盖，这时曲轴不可置于上止点，否则气门和活塞顶部会损坏。
一般先在上止点对准后，再倒转1/4圈。
接着在气缸盖上其余8个孔中放入螺栓并用手拧紧。
然后再将事先拧入的定位导向螺栓用销子扳手旋出并拧入气缸盖螺栓。
按图8顺序分4次拧紧气缸盖螺栓。
第一次冷发动机紧固的扭矩为40N·m，第二次为6ON·m，第三次为75N·m，第4次为连续用扳手拧1/4圈（90°）。
专注下一代成长，为了孩子。
第1篇一、准备工作1. 准备工具：扳手、螺丝刀、气缸拉拔器、气缸套装工具、气缸塞工具、气缸刮刀、气缸测量工具等。
2. 准备材料：新气缸、气缸垫、气缸螺栓、密封胶等。
3. 确保工作环境安全，清理工作区域，防止异物进入发动机内部。
二、操作步骤1. 拆卸气缸盖：先卸下气门罩盖螺栓，取下气门罩盖和挡油罩。
然后拧下张紧轮螺母，取下张紧轮。
拆下进、排气歧管。
2. 拆卸气缸盖螺栓：按照由外向内、左右交叉、前后交替的顺序，依次旋松气缸盖螺栓，并取下气缸盖和气缸垫。
3. 拆卸活塞连杆组：卸下活塞、活塞环、活塞销、连杆等部件。
4. 拆卸气缸：使用气缸拉拔器将气缸从发动机中拉出。
5. 检查气缸磨损情况：使用气缸测量工具测量气缸内径，检查磨损程度。
若磨损超过规定值，则需更换新气缸。
6. 安装新气缸：将新气缸套装在发动机中，注意安装方向，确保气缸与气缸盖对齐。
7. 安装活塞连杆组：将活塞、活塞环、活塞销、连杆等部件依次安装到位。
8. 安装气缸盖：将气缸盖安装到发动机上，注意对准气缸盖螺栓孔，将气缸盖螺栓旋入。
9. 拧紧气缸盖螺栓：按照由内向外、左右交叉、前后交替的顺序，依次按由小到大的转矩分四次拧紧到规定力矩。
10. 安装气门、凸轮轴及油封等部件。
11. 安装气门罩盖：将气门罩盖安装到发动机上，并按照规定力矩拧紧。
12. 检查气缸压力：使用气缸压力表测量气缸压力，确保气缸压力达到规定值。
三、注意事项1. 在拆卸和安装过程中，注意保护发动机内部零部件，避免划伤。
2. 气缸更换过程中，严格按照操作规程进行，确保安装精度。
3. 更换新气缸时，注意检查气缸垫，确保气缸垫完好。
4. 气缸螺栓拧紧时，按照规定力矩分次交叉拧紧，避免气缸盖变形。
5. 更换气缸后，进行发动机磨合试验，确保发动机运行正常。
6. 更换气缸过程中，注意安全操作，防止发生意外事故。
四、验收标准1. 气缸内径磨损不超过规定值。
2. 气缸压力达到规定值。
3. 气缸盖螺栓拧紧力矩符合要求。
气缸盖拆装步骤及注意事项嘿，咱今儿就来聊聊气缸盖拆装这档子事儿哈！这可真是个技术活儿呢！你想啊，气缸盖就好比是汽车发动机的“大脑盖子”，要把它拆下来再装上去，那可得小心谨慎着点儿。
先说拆吧，第一步，那肯定得把发动机周边的那些杂七杂八的部件给清理开，别到时候碍手碍脚的。
然后呢，把气缸盖上的各种管路、线路啥的都给它松开喽，就像解开一个复杂的绳结一样，得有耐心。
接下来，就得把固定气缸盖的螺栓一个一个地拧下来啦，这可不是随随便便拧就行的，得按照一定的顺序来，不然这气缸盖可就不平衡啦，就好像人走路一只脚长一只脚短似的，那能好受吗？拆下来之后，可得好好检查检查，看看有没有啥磨损啊、损坏啊之类的。
这就好比你买了个新手机，不得先看看有没有划痕啥的嘛。
再说说装吧，装之前一定要把接触面清理得干干净净的，不能有一点儿脏东西，要不然密封不好可就麻烦啦。
然后呢，把气缸盖轻轻放上去，就像放一个宝贝似的，可别粗鲁地扔上去。
接着按照之前的顺序把螺栓给拧紧喽，这拧紧也有讲究呢，不能太紧也不能太松，就跟系鞋带似的，得恰到好处。
在这整个过程中，可千万不能马虎啊！你想想，如果没装好，那发动机还能好好工作吗？那车还能跑得欢吗？这可不是闹着玩的呀！还有啊，拆装的时候一定要用合适的工具，别拿着个小锤子就当大榔头使，那能行吗？就好比你不能拿筷子去夹石头一样。
而且啊，操作的时候要小心再小心，别磕着碰着了，这气缸盖可金贵着呢！总之呢，拆装气缸盖这事儿，就像是一场精细的手术，得全神贯注，不能有一点儿差错。
咱可得对自己的爱车负责呀，让它能健健康康地跑在路上，为咱服务！你说是不是这个理儿呀？。
神威气动 文档标题：气缸安装示意图气缸安装示意图的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
安装气缸盖的要求有以下几点：
保证气缸盖的刚度和强度比较大，不易变形，以保障密封效果。
气缸盖的布置方式要合理，以保证发动机的正常工作。
制造工艺必须达到标准，防止和其它零件摩擦。
在安装过程中，要将干净的抹布插入气缸，以防止灰尘进入气缸壁和活塞之间，同时，不要让脏东西进入冷却液。
清洁气缸盖和气缸体的密封面，注意不要形成细长的凹槽或划痕（砂纸的粒度不得小于100）。
用抹布仔细擦去研磨残渣。
将第一个气缸的活塞置于上止点，反向旋转曲轴。
放置气缸垫时要注意箭头所示的定位销，还要注意垫片的安装位置，读取进气侧的零件号。
安装气缸盖，并用手拧紧气缸盖螺栓。
以上步骤仅供参考，如果还有疑问建议咨询专业人士意见。
缸盖的拆装步骤及注意事项缸盖是发动机的重要部件之一，它位于发动机缸体上方，起到封闭汽缸的作用。
在发动机使用一段时间后，由于磨损或其他原因，缸盖可能需要进行拆装维修。
本文将介绍缸盖的拆装步骤及注意事项。
一、拆卸缸盖的步骤1. 准备工作在拆卸缸盖之前，首先需要确保发动机处于冷却状态，并且排放系统的压力已经释放。
同时，也需要准备好适当的工具，如扳手、螺丝刀等。
2. 拆卸进气系统和排气系统需要拆卸进气系统和排气系统的相关部件，如进气管、节气门等。
这样可以方便后续拆卸工作的进行。
3. 卸下缸盖螺栓缸盖通常由一系列螺栓固定在缸体上。
需要按照一定的顺序，逐个松开这些螺栓，直至全部卸下。
在松开螺栓时，应注意力均匀，避免过度力量导致螺栓断裂。
4. 拆卸缸盖当所有螺栓都卸下后，可以轻轻拆下缸盖。
在拆卸缸盖时，应特别注意不要造成缸盖与缸体之间的损伤。
如果缸盖与缸体之间存在粘连，可以使用橡皮锤轻轻敲击松动。
5. 清洁工作在拆卸下来的缸盖上可能会有残留的密封垫、油渍等。
需要使用清洁剂和刷子对其进行彻底清洁，以确保下次安装时的密封性能。
二、拆卸缸盖的注意事项1. 注意安全在拆卸缸盖时，应注意安全。
首先，确保发动机已经停止运转，并且冷却后才能进行拆卸工作。
其次，在拆卸过程中要注意螺栓的松紧力度，避免因松紧不当导致意外。
2. 保持清洁在拆卸缸盖前后，应保持工作区域的清洁。
防止杂质进入发动机内部，影响发动机的正常工作。
3. 注意拆卸顺序在拆卸缸盖时，需要按照一定的顺序松开螺栓。
通常，可以先从中间开始，沿着对角线方向逐个松开。
这样可以保证力量均匀，避免缸体变形。
4. 注意密封垫的更换缸盖与缸体之间通常使用密封垫进行密封。
在拆卸缸盖后，需要仔细检查密封垫的状况。
如果发现有损坏或老化的情况，应及时更换，以保证后续使用的密封性能。
5. 注意拆卸工具的选择在拆卸缸盖时，需要选择合适的工具。
使用过大或过小的工具可能会导致螺栓损坏或力量不均匀。
汽缸盖螺栓拆卸和安装顺序汽缸盖螺栓拆卸和安装顺序汽车作为交通工具中的一员，在现代社会有着不可替代的重要性。
而发动机作为汽车中最核心的部分，其正常运转对汽车的行驶至关重要。
在发动机中，汽缸盖螺栓的拆卸和安装顺序是发动机维修中一个相当重要的环节。
本文将会根据类别，介绍汽缸盖螺栓的拆卸和安装顺序，以便广大车主和维修人员能够更加清晰地了解其步骤和注意事项，保证发动机的正常运转。
一、准备工作拆卸和安装汽缸盖螺栓之前，需要按照以下步骤做好准备工作：1. 确保发动机冷却后再进行拆卸和安装，以免因高温而造成伤害。
2. 准备好汽缸盖的凸轮轴和摇臂组件，并确认其数量和相互之间的正确位置。
3. 确认汽缸盖的密封面是否平整，需要将其打磨至平整状态。
4. 清洁发动机的机油和水管道并螺纹的位置。
二、拆卸螺栓拆卸缸盖螺栓时可按照以下步骤进行：1. 从发动机的最外侧开始拆卸螺栓。
根据汽车厂家提供的资料可以确定其拆卸顺序。
2. 在拆卸螺栓时，尽可能将其拧下，并采用逆时针旋转的方法从中间开始拆卸。
3. 拆卸全部螺栓后，可使用橡皮锤轻击汽缸盖并将其取出。
为避免坑槽留下来，拆卸螺栓后不可使用铁槌打击。
三、安装螺栓安装汽缸盖则可按照以下步骤进行：1. 在安装缸盖螺栓时，拧紧至一定程度后，须按顺序完成其余的螺栓。
汽车厂家通常会给出螺栓安装的具体顺序。
2. 在拧紧螺栓的过程中，请务必按照厂家规定的扭矩值进行拧紧，并使用扭力扳手来辅助拧紧。
3. 确保所有螺栓拧紧、位置准确无误后，可开始加润滑油，并启动发动机。
总结在进行汽缸盖螺栓的拆卸和安装过程中，首先要准备好相关的工具和准确的步骤，以确保工作的顺利进行。
其次，在实际操作中，需要按照汽车厂家或相关权威机构提供的资料进行操作，并且注意正确的拧紧力度和顺序。
这样，才可以保证发动机的顺利运转，让我们在驾驶乘坐汽车时更加安全和舒心。
