完整版)市政工程常用规范汇总第一篇市政工程质量检验评定标准第一章道路工程1.市政道路工程质量检验评定标准（CJJ 1-90）为行业标准。
2.北京市标准制定了市政道路工程质量检验标准（DBJ 01-11-95）和市政道路工程质量评定标准（DBJ 01-22-95）。
3.上海市标准制定了道路工程质量检验评定标准。
4.天津市标准制定了市政工程质量检验评定标准（道路工程）（TBJ 101-91）。
5.沥青路面施工及验收规范（参照GB -96）为国家标准。
第二章桥梁工程1.市政桥梁工程质量检验评定标准（CJJ 2-90）为行业标准。
2.北京市标准制定了市政桥梁工程质量检验标准（DBJ 01-12-95）和市政桥梁工程质量评定标准（DBJ 01-23-95）。
3.上海市标准制定了桥梁工程质量检验评定标准。
4.天津市标准制定了市政工程质量检验评定标准（桥梁工程）（TBJ 102-91）。
第三章给水排水工程1.市政排水管渠工程质量检验评定标准（CJJ 3-90）为行业标准。
2.北京市标准制定了市政排水管渠工程质量检验标准（DBJ 01-13-95）和市政排水管渠工程质量评定标准（DBJ 01-24-95）。
3.上海市标准制定了排水工程质量检验评定标准。
4.天津市标准制定了市政工程质量检验评定标准（排水工程）（TBJ 103-91）。
5.国家标准参照GB -97制定了给水排水构筑物工程质量检验评定标准和给水排水管道工程质量检验评定标准。
第四章污水处理厂工程天津市标准制定了市政工程质量检验评定标准（污水处理厂工程）（TBJ 104-91）。
第二篇城镇燃气输配工程质量检验评定标准1.城镇燃气输配工程施工及验收规范（CJJ 33-89）为行业标准。
2.武汉市制定了燃气管网工程质量检验评定标准。
3.乌鲁木齐市标准制定了城市燃气管网工程质量检验评定标准（JWJ 101-97）。
第三篇城市供热管网工程质量检验评定标准城市供热管网工程质量检验评定标准（CJJ 38-90）为行业标准。
常用规范、规程主要技术规定、要求汇总一、城市测量规范（CJJ 8——99）1. 城市平面控制测量1.1 坐标系统：1980西安坐标系或1954北京坐标系或城市坐标系。
1.2 城市平面控制网的等级划分：GPS网、三角网和边角结合网：依次为二、三、四等和一、二级；导线网：依次为三、四等和一、二、三级。
说明：⑴.导线网中结点与高级点间或结点与结点间的导线长度不应大于附合导线规定长度的0.7倍；⑵.当附合导线长度短于规定长度的1/3时，导线全长的绝对闭合差不应大于13cm；⑶.光电测距导线的总长和平均边长可放长至1.5倍，但其绝对闭合差不应大于26cm。
当附合导线的边数超过12条时，其测角精度应提高一个等级；⑷.导线相邻边长之比不宜超过1：3。
1.6 三角测量水平角观测的技术要求0d1.7 导线测量水平角观测的技术要求注：n为测站数。
⑴.凡超出以上规定限差的结果，均应进行重测。
重测应在基本测回完成后并对成果综合分析后再进行。
⑵.2C较差或各测回较差超限时，应重测超限方向并联测零方向。
因测回较差超限重测时，除明显孤值外，原则上应重测观测结果中最大和最小值的测回。
⑶.零方向的2C较差或下半测回的归零差超限，该测回应重测。
方向观测法一测回中，重测方向数超过方向总数的1/3时（包括观测三个方向有一个方向重测），该测回应重测。
⑷.采用方向观测法时，每站基本测回重测的方向测回数，不应超过全部方向测回总数的1/3，否则整站重测。
⑸.基本测回成果和重测成果，应载入记簿。
重测与基本测回结果不取中数，每一测回只取一个符合限差的结果。
⑹.因三角形闭合差、极条件、基线条件、方位角条件自由项超限而重测时，应进行认真分析择取有关测站整站重测。
1.10 光电测距各项较差的限值2. （a+b·D）为仪器标称精度。
2. 城市高程控制测量2.1 高程系统：1985国家高程基准或沿用1956年黄海高程系统。
2.2 城市高程控制测量方法与等级：水准测量和三角高程测量。
城市测量规范1 城市测量1.1城市平面控制测量《城市测量规范》CJJ-8-992.1.3 城市平面控制网的等级划分,GPS网、三角网和边角组合网依次为二、三、四等和一、二级导线网则依次为三、四等和一、二、三级。
当需布设一等网时，应另行设计，经主管部门审批后实施。
2.1.4一个城市只应建立一个与国家坐标系统相联系的，相对独立和统一的城市坐标系统，并经上级行政主管部门审查批准后方可使用。
城市平面控制测量坐标系统的选择应以投影长度变形值不大于2.5cm/km为原则主，并根据城市地理位置和平均高程而定。
2.1.5 城市平面控制网未能与国家三角网联结或联测国家点确有困难时,应在测区中央附近采用GPS定位或测定天文方位角,作为城市控制网的定向依据。
2.1.6 城市平面控制网观测成果的归化计算应根据观测方法和成果使用的需要，采用我国1980西安坐标系或继续沿1954用北京坐标系，采用大地坐标系的地球椭球基本参数应符合附录A的规定。
2.1.8 三角网的主要技术要求应符合下列规定:1 各等级三角网主要技术要求应符合表2.1.9的规定。
2.1.10 边角组合网的主要技术要求应符合下列规定2 各等级边角组合网中边长和边长测量的主要技术要求应符合表2.1.10的规定。
附录A 大地坐标系的地球椭球基本参数2.2.7 各等级控制点均应埋设永久性的标石，二、三、四等点应埋设盘石和柱石，两层标石中心的偏离值应小于3mm。
标志中心应具有明显、耐久的中心点。
2.2.10 造标、埋石工作结束后，各等级控制点均应绘制点之记。
二、三、四等控制点应办理标志委托保管手续，觇标和标石应定期巡视检查和维修。
2.3.1 水平角观测所用的经纬仪，应进行严格的检验。
2.3.0 各等级三角测量水平角观测技术要求应符合表2.3.9的规定。
2.3.10 各等级导线测量水平角观测的技术要求应符合表2.3.10的规定。
2.3.11 方向观测法各项限差应符合表2.3.11的规定。

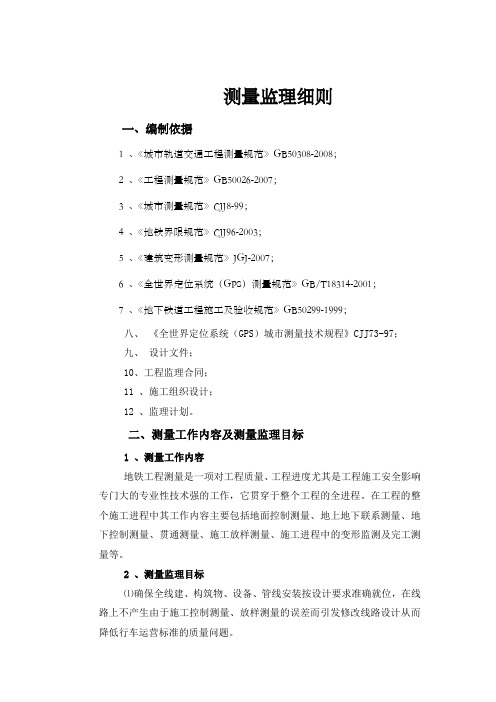

测量监理细则一、编制依据1 、《城市轨道交通工程测量规范》GB50308-2008；2 、《工程测量规范》GB50026-2007；3 、《城市测量规范》CJJ8-99；4 、《地铁界限规范》CJJ96-2003；5 、《建筑变形测量规范》JGJ-2007；6 、《全世界定位系统（GPS）测量规范》GB/T18314-2001；7 、《地下铁道工程施工及验收规范》GB50299-1999；八、《全世界定位系统（GPS）城市测量技术规程》CJJ73-97；九、设计文件；10、工程监理合同；11 、施工组织设计；12 、监理计划。
二、测量工作内容及测量监理目标1 、测量工作内容地铁工程测量是一项对工程质量、工程进度尤其是工程施工安全影响专门大的专业性技术强的工作，它贯穿于整个工程的全进程。
在工程的整个施工进程中其工作内容主要包括地面控制测量、地上地下联系测量、地下控制测量、贯通测量、施工放样测量、施工进程中的变形监测及完工测量等。
2 、测量监理目标⑴确保全线建、构筑物、设备、管线安装按设计要求准确就位，在线路上不产生由于施工控制测量、放样测量的误差而引发修改线路设计从而降低行车运营标准的质量问题。
⑵质量指标：在任何贯通面上，地下测量控制网的贯通中误差，横向不超过±50mm，竖向不超过±25mm。
隧道衬砌不侵入建筑限界，设备不侵入设备限界。
建（构）筑物，设备、管线的形位误差知足《城市轨道交通工程测量规范》（GB50308-2008）、《地下铁道工程施工及验收规范》（GB50299-1999）和设计文件及地铁指挥手下发的相关文件。
⑶在整个工程施工进程中，杜绝重大测量质量事故的发生，各承包商确保不因测量工作影响工程质量和进度。
鉴于以上工作特点，为确保工程的顺利施工并达到业主的预期目的，确保以上监理目标的顺利实现，为此测量监理工作中应采取以下质量控制办法：A. 增强测量生产进程中的质量管理，保证测量进程的质量。

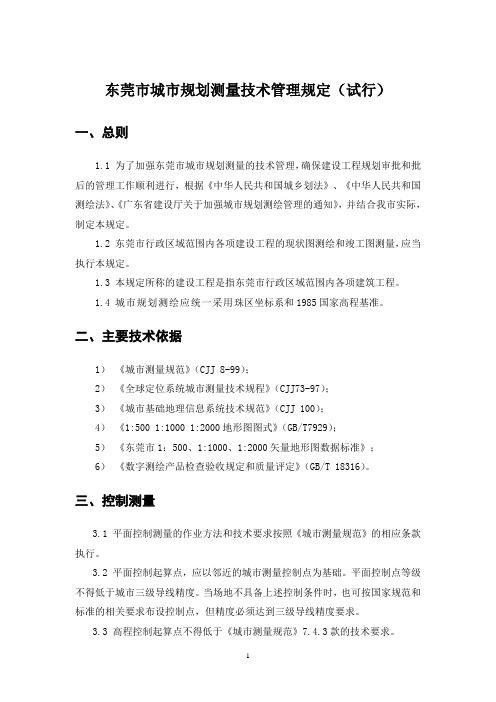

东莞市城市规划测量技术管理规定（试行）一、总则1.1 为了加强东莞市城市规划测量的技术管理，确保建设工程规划审批和批后的管理工作顺利进行，根据《中华人民共和国城乡划法》、《中华人民共和国测绘法》、《广东省建设厅关于加强城市规划测绘管理的通知》，并结合我市实际，制定本规定。
1.2 东莞市行政区域范围内各项建设工程的现状图测绘和竣工图测量，应当执行本规定。
1.3 本规定所称的建设工程是指东莞市行政区域范围内各项建筑工程。
1.4 城市规划测绘应统一采用珠区坐标系和1985国家高程基准。
二、主要技术依据1）《城市测量规范》（CJJ 8-99）；2）《全球定位系统城市测量技术规程》（CJJ73-97）；3）《城市基础地理信息系统技术规范》（CJJ 100）；4）《1:500 1:1000 1:2000地形图图式》（GB/T7929）；5）《东莞市1：500、1:1000、1:2000矢量地形图数据标准》；6）《数字测绘产品检查验收规定和质量评定》（GB/T 18316）。
三、控制测量3.1 平面控制测量的作业方法和技术要求按照《城市测量规范》的相应条款执行。
3.2 平面控制起算点，应以邻近的城市测量控制点为基础。
平面控制点等级不得低于城市三级导线精度。
当场地不具备上述控制条件时，也可按国家规范和标准的相关要求布设控制点，但精度必须达到三级导线精度要求。
3.3 高程控制起算点不得低于《城市测量规范》7.4.3款的技术要求。
3.4 图根导线和水准测量必须采用附合线路。
四、建设工程现状图测绘4.1 建设工程现状图测绘的范围包括建设工程用地范围及周围第一排建（构）筑物；周围无建（构）筑物的，应测量规划用地红线以外30米范围内的地形地物。
4.2 建设工程现状图一律采用50cm×50cm正方形分幅，比例尺一般为1:500。
4.3 建设工程现状地形图测绘的作业方法和技术要求按照《城市测量规范》、《东莞市1:500、1:1000、2000矢量地形图数据标准》的相关条款执行。
城市测量规范城市测量规范一、引言城市测量是指对城市地理信息进行测量、采集、处理和应用的一项重要工作。
城市测量的准确性和规范性对于城市规划、土地管理、市政建设等方面具有重要意义。
为了提高城市测量的工作效率和质量，制定城市测量规范十分必要。
二、测量基本原则1.科学性：城市测量应遵循科学的测量原理和方法，确保测量结果准确可靠。
2.准确性：城市测量应以确保测量结果的准确性为目标，尽可能避免误差。
3.公正性：城市测量应公正、客观地进行，不偏袒任何一方利益。
4.规范性：城市测量应按照规范和标准进行，确保测量结果的可比性和一致性。
三、城市测量内容1.基础测绘：包括城市地形测绘、城市控制点测量等，用于提供基础地理信息和测量控制点。
2.土地测量：包括土地分界测量、土地面积测量等，用于确立土地边界和计算土地面积。
3.建筑测量：包括房屋外部尺寸测量、建筑物高程测量等，用于建筑设计和施工。
4.市政测量：包括道路测量、管网测量等，用于市政设施的规划和建设。
四、测量设备和工具1.测量仪器：包括全站仪、GPS接收机、水准仪等，应具备精度高、稳定性好的特点。
2.测量工具：包括测量钢尺、测量标尺、刷尺等，应具备准确度和耐用性。
3.数据处理设备：包括计算机、软件等，用于数据采集、处理和分析。
五、测量标准和精度要求1.测量标准：城市测量应按照国家标准和行业标准进行，确保测量结果的可靠性和可比性。
2.精度要求：城市测量的精度要求应根据具体项目而定，通常包括平面精度、高程精度等。
六、数据采集和处理1.数据采集：城市测量应采用多种数据采集技术，包括全站仪测量、GPS测量等，确保数据的准确性和完整性。
2.数据处理：城市测量过程中产生的数据应进行规范化处理，包括数据验证、数据纠正等，确保数据的可靠性和一致性。
七、质量控制1.质量管理：城市测量应建立完善的质量管理体系，包括测量过程的管理、数据的存储和备份等，确保整个测量过程的可追溯性和可控性。
测绘规范及限差《工程测量规范》（GB50026─93）发布与实施时间：1993-03-26发布，1993-08-01实施，适用范围：城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产（运营）阶段的通用性测绘工作。
内容：控制测量、采用非摄影测量方法的1：500～1：5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。
《水利水电工程施工测量规范》（SL52─93）发布与实施时间：1993-06-25发布，1993-12-01实施适用范围：水利水电工程施工阶段的测量工作。
内容：控制测量、放样的准备与方法、开挖工程测量、立模与填筑放样、金属结构和机电设备安装测量、地下洞室测量、辅助工程测量、施工场地地形测量、疏浚及渠堤施工测量、竣工测量、施工期间的外部变形监测。
《建筑变形测量规程》（JGJ/T 8－97）发布与实施时间：1998年6月1日施行适用范围：工业与民用建筑物（包括构筑物）的地基基础、上部结构及其场地的各种沉降（包括上升）测量和位移测量。
《城市测量规范》（CJJ 8－99）发布与实施时间：1999-02-10发布，1999-07-01施行适用范围：城市规划、城市地籍管理和城市各项建设工程的勘测、设计、竣工以及城市管理的通用性测绘工作。
《全球定位系统城市测量技术规程》（CJJ 73－97）发布与实施时间：1997-04-25发布，1997-10-01施行适用范围：城市各等级控制网测量，城市地籍控制网测量和工程控制网测量。
当进行城市地形形变监测控制网测量时，可参照本规范执行。
《水利水电工程施工测量规范》（SL52─93）表1 光电测距附合(闭合)导线技术要求注：表中所列的技术要求,符合最弱点点位中误差不大于10mm(三、四等)和20mm(五等)1. 当导线网作为首级控制时,应布设成环形结点网,各导线环的长度不应大于表1中规定总长的0.7倍。
2. 加密导线，宜以直伸形状布设，附合于首级网点上。

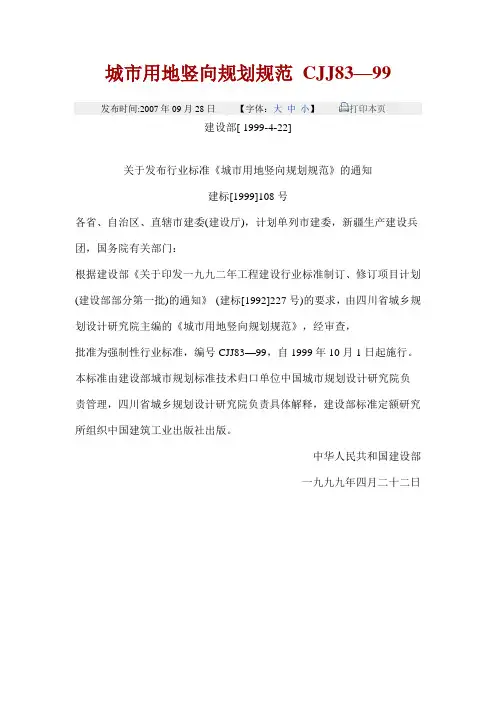

城市用地竖向规划规范CJJ83—99发布时间:2007年09月28日【字体：大中小】打印本页建设部[ 1999-4-22]关于发布行业标准《城市用地竖向规划规范》的通知建标[1999]108号各省、自治区、直辖市建委(建设厅)，计划单列市建委，新疆生产建设兵团，国务院有关部门：根据建设部《关于印发一九九二年工程建设行业标准制订、修订项目计划(建设部部分第一批)的通知》(建标[1992]227号)的要求，由四川省城乡规划设计研究院主编的《城市用地竖向规划规范》，经审查，批准为强制性行业标准，编号CJJ83—99，自1999年10月1日起施行。
本标准由建设部城市规划标准技术归口单位中国城市规划设计研究院负责管理，四川省城乡规划设计研究院负责具体解释，建设部标准定额研究所组织中国建筑工业出版社出版。
中华人民共和国建设部一九九九年四月二十二日城市用地竖向规划规范1.总则1.0.1 为规范城市用地竖向规划基本技术要求,提高城市规划质量和规划管理水平,制定本规范。
1.0.2 本规范适用于各类城市的用地竖向规划。
1.0.3 城市用地坚向规划应遵循下列原则:1 安全、适用、经济、美观；2 充分发挥土地潜力，节约用地；3 合理利用地形、地质条件，满足城市各项建设用地的使用要求;4 减少土石方及防护工程量;5 保护城市生态环境,增强城市景观效果。
1.0.4 城市用地坚向规划根据城市规划各阶段的要求,应包括下列主要内容:1 制定利用与改造地形的方案;2 确定城市用地坡度、控制点高程、规划地面形式及场地高程；3 合理组织城市用地的土石方工程和防护工程；4 提出有利于保护和改善城市环境景观的规划要求。
1.0.5 城市用地竖向规划除执行本规划外，尚应符合国家现行有关强制性标准的规定。
2 术语2.0.1 城市用地竖向规划vertical planning on urban field城市开发建设地区(或地段),为满足道路交通、地面排水、建筑布置和城市景观等方面的综合要求，对自然地形进行利用、改造，确定坡度、控制高程和平衡土石方等而进行的规划设计。
城市道路工程施工测量工艺标准版本：第1版文件编号：JGSZ-JS01-001 1 适用范围本工艺标准适用于城市道路工程施工测量作业。
2 主要应用标准和规范2.0.1《工程测量规范》(GB50026-2007)2.0.2《城市测量规范》(CJJ8-99)2.0.3《城镇道路工程施工质量验收规范》（CJJ1-2008）3 测量准备3.1 技术准备3.1.1熟悉和分析施工现场的地理、地形资料、施工图纸，编制施工测量总体控制技术方案；向现场技术员、施工队进行书面的总体测量施工技术交底。
3.1.2 准确计算道路中线、边线坐标、设计高程等内业数据。
3.1.3 对测量施工过程的安全和环境因素进行识别和评价，并制订相应的预防措施和紧急预案。
3.2 仪器设备准备3.2.1测量仪器设备：1）精度不低于土6〞、±(5mm+5ppm·D)全站仪或测距仪；2）精度不低于S3水准仪；3）三脚架、棱镜、50m钢尺、塔尺、花杆、直尺、盒尺、测绳。
全站仪、水准仪、钢尺等必须经有资质的计量检测部门检定合格。
3.2.2数据处理设备：台式计算机、打印机、fx-4500或fx-4800等具备存储计算功能的小型计算器、道路施工测量计算软件。
3.2.3 通信设备：对讲机、充电器、信号旗。
3.2.4 其他工具：φ20以上钢钎、皮尺、遮阳(雨)伞、木桩、油漆、石灰、小线、钢钉、红蓝铅笔、笔刷、绘图铅笔、工具袋、记录本等。
3.2.5 交通设备：皮卡车。
3.3 人员准备测量工程师、技术员、测工等。
3.4 作业条件3.4.1 天气：避免在高温、大风、大雾等天气作业。
3.4.2 人员：测量人员必须经过培训考核合格，持相应证书上岗。
3.4.3 建设单位已提供施工图纸，并完成控制点的测设。
4 操作工艺4.1 工艺流程4.1.1 控制测量控制测量流程图4.1.2 施工放样测量施工放样流程图 4.2 施工控制测量4.2.1图纸审核根据设计图纸和设计交底对路基平纵断面、逐桩高程、坐标、超高、加宽，结构物尺寸等进行复核，发现错误及时上报监理工程师处理。
工程建设标准全文信息系统工程建设标准全文信息系统中华人民共和国行业标中华人民共和国行业标准城市测量规范北京工程建设标准全文信息系统工程建设标准全文信息系统中华人民共和国行业标准城市测量规范主编单位北京市测绘设计研究院批准部门中华人民共和国建设部施行日期年月日北京工程建设标准全文信息系统工程建设标准全文信息系统关于发布行业标准的通知建标号根据建设部年工程建设行业标准建标第由北京市测绘设计研究院主编的批准为编号自年月原部标准本标准由建设部勘察与岩土工程标准技术归口单位建设部综由北京市测绘设计研究院负责具体本标准由建设部标准定额研究所组织中国建筑工业出版社出中华人民共和国建设部年月日工程建设标准全文信息系统前言根据建设部建标号文的要求标准编制组在广泛参考有关国际标准和国外先进标准本规范修订的主要技术内容是总则城市平面控制测量城市高程控制测量城市地形测量城市航空摄影测量城市地籍测量城市地图制图本规范由建设部勘察与岩土工程标准技术归口单位建设部综本规范主编单位是北京市测绘设计研究院北京市复兴门外羊坊店路号邮编本规范参加单位是沈阳昆明市勘察测绘研金善火张克工程建设标准全文信息系统工程建设标准全文信息系统目次总则城市平面控制测量一般规定技术设计造标与埋石水平角观测光电测距全球定位系统测量观测成果的记录整理检验和计算城市高程控制测量一般规定技术设计选点与埋石水准测量地面沉降观测三角高程测量观测成果的记录检验和计算城市地形测量一般规定图根控制测量测图前的准备测站点的增补地形图测绘方法及要求地形图测绘内容及取舍地形图的修测地形图的拼接和检查城市航空摄影测量一般规定工程建设标准全文信息系统对航摄资料的要求像控点的布设像控点测量野外调绘晒印像片与电算加密综合法测图模拟测图仪测图解析测图仪测图机助立体坐标量测仪测图城市地籍测量一般规定地籍权属调查资料的核实地籍平面控制测量地籍要素测量面积量算资料整理检查验收与成果提交变更地籍测量城市工程测量一般规定定线拨地测量城市工程测图市政工程测量地下管线现状测量地下普通建筑工程现状测量数字化成图一般规定数据采集数据处理与图形处理地形图绘制和验收地下管线测量数字化成图城市地图制图工程建设标准全文信息系统工程建设标准全文信息系统质量要求原图着墨清绘与刻绘地图编绘城市地图制印一般规定拷贝晒版修版胶印静电复印附录大地坐标系的地球椭球基本参数附录各等平面控制点觇标附录标石及其造埋的规格附录光学经纬仪系列的分级及基本技术参数附录方向观测法度盘位置表附录测距边边长的高程归化计算附录标石及其造埋的规格附录水准仪系列的分级及基本技术参数附录地形图的分幅与编号附录布设地面标志的要求附录控制像片整饰格式附录调绘像片整饰格式附录市政工程测量纵断面图图标格式附录地下管线图图式附录地下人防工程图图式本规范用词说明工程建设标准全文信息系统工程建设标准全文信息系统总则准确地为城市经济建设和社会发展提供各种测绘资料以适应现代化城市建设发展的需要本规范适用于城市规划本规范规定的测图方法与精度要求适用于做到定期检验校正城市和比例尺地形图的施测与编绘根据城市用图宜编绘或工程建设标准全文信息系统城市平面控制测量一般规定可平面控制测量做四等和经主管部门审立和统一的城市坐标系统并经上级行政主管部门审查批准后方城市平面控制测量坐标系统的选择应以投影长度变形值不大于为原则并根据城市地理位置和平均高程而可按下列次序选择城市平面控制网的坐标系统当长度变形值不大于应采用高斯正形投影统一统一经每隔当长度变形值大于可依次采用投影于抵偿高程面上的高斯正形投影坐标系统高斯正形投影任意带的平面直角坐标系统投影面可工程建设标准全文信息系统城市平面控制网观测成果的归化计算应根据观测方法和采用我国西安坐标系或继续沿用北的在已测有国家三角点的测区内进行城市测量时城市控制网宜与国家网进行联结联结时应对拟利用的国家网点的精度进其精度能满足城市测量要求时应直接利用加密或也应充分利用其点位的标石与标架并可选用一个国家网点的坐标与一条边城市平面控制网的精度要求应符合下列规定四等网中最弱相邻点的相对点位中四等以下网中最弱点的点位中误差不得大于点位中误差可根据点位误差椭圆的长半轴和短半轴相对点位中误差可根据两点的相对点位误差椭圆的长半轴或坐标及边长即首级网应布设为近似等边三角形的网三角形内角不宜小于当受地形限制时个别角亦不应小于宜适当加测对角线或增设测距边以提高网的精度加密网可采用插网二级小故未作联测的相邻点的距离三等不应小于四等不应小于同一插点各方向距离之比不得超过对于单插点三等点应有个内外交会方向测定其中至少有两个交角为四等点应有个交会方向交会方向数应两倍于上述规定工程建设标准全文信息系统多余观测数应各等级边角组合网的角度测量的主要技术要求应符合表对于由测边组成的中点多边形应根据经各项改正后的边长观测值进行圆周角条件及组合角条件的检核检核公式应按本规范第导线和导线网的主要技术要求应符合下列规定四等及一三级光电测距导线的主要技术要求应符合表的规定三级钢尺量距导线的主要技术要求应符合表的规定并应符合下列规定三级导线的布设可根据高级控制点的密度道路的曲折工程建设标准全文信息系统表光电测距导线的主要技术要求表钢尺量距导线的主要技术要求应大于附合导线规定长度的倍当附合导线长度短于规定长度的导线全长的绝对闭合差不应大于光电测距导线的总长和平均边长可放长至但其绝对闭合差不应大于当附合导线的边数超过导线网用作首级控制网时应布设成多边形格网作为加导线相邻边长之比不宜超过对不存在通视条件的采用四等及以下各级加密导线网时但是而应布设成具有两个或以保证导线网的精度与应适当提高导线测角的精各级导线如采用钢尺丈量当导线与三角点连接而需要布工程建设标准全文信息系统工程建设标准全文信息系统构成双三角形或大地四基线长度不宜短于副点至三角点距离的传算网内角不得小于可采用解析三角副点传算网角度观测的测回数应较相应级别导线增加三角形闭合差传算网中基线丈量应比导线量距时增加一次往返丈量各次丈量较差的相对误差一级不得大于三级不得大于各级导线边长采用普通钢尺进行丈量的主要技术要求应符合表的规定并应符合下列规定表普通钢尺量距的主要技术要求相邻架不宜大于尺段高差用普通水准仪中丝单面尺往返或双面尺单程测定拉力采用或或者使弹簧秤指针读数为或弹簧秤须经常与标准拉力相较以检定钢尺丈量的相对中误差不应大于工程建设标准全文信息系统造标与埋石应收集城市各项有关资料和进行现场踏勘收集的资料应包括城市各种比例尺地形图水准路图上设计的主要程序应符合下列规定在适当比例尺的地形图上展绘出城市原有的控制点按照技术规定设计城市新网起始边的位置在地形图上判断和检查各相邻点间的通视情况不能确保应根据障碍物的高度和在视线上的位置计算及拟如为如提出多种布网方案算出各方案中的技术经济指标然后比较按照三角高程控制网对高程起算点的密度要求拟定各等应符合下列规定视线超越障碍物的高度二等不宜小于四等及一二级小三角工程建设标准全文信息系统工程建设标准全文信息系统三级导线不宜小于选点要求应符合本规范第条的点位应选在土质坚实的地方或坚固稳定的高建筑物顶面上各级导线亦可布设觇标高度合理便于低等点的加密边缘点位四等控制点可视需要而定屋顶观测台和墩应因地制宜选用钢材木材和钢筋混凝土建造各等平面各类觇标的照准标的可采用标心柱或微相位式照准圆筒算得标石及其造埋的规格应符合附录捣固两层标石中心的偏离值应小于其它平面控制点四等导线点和各级平面控制点的标石亦可兼做低等水准点用标志中心工程建设标准全文信息系统新旧点重合时宜水平角观测所用的经纬仪对于新购置的光学经纬仪应按现行光学经纬仪系一测区开始作业照准部旋转时水平角观测前的准备工作应符合下列规定应检查觇标是否稳固安全按选点图或概略方向值找到观测方向辨认照准目标附近的地形特征并检查视线超越或旁离障碍物的距离应符合本章第条第款的规工程建设标准全文信息系统工程建设标准全文信息系统成像清晰的方向应使水平角观测各测回均匀地分配在度盘和测微器方向观测法度盘位置应按附录可不作度盘和测微器的位置分晴天日落和中午前后如果成像模糊或跳动剧烈时不应进二等点上的全部测回应在两个以上时间段每个时间段观测的基本测回数不应多于全部基本测回数的按全组合测角法观测时二等以下各等级控制点上的全部测回当方向数不多于个时方向观测法一测回的操作程序如下顺时针方向旋转照准部周后精确照准零方向标的进行水平度盘测微器读数顺时针方向旋转照准部精确照准按本条第款方法进行读数顺时针方向旋转照准部依次进行逆时针方向旋转照准部周后精确照按本条第仪器不应受日光直接照射气泡中心工程建设标准全文信息系统应在测回间重新整置仪器有纵轴倾斜传感器校当方向总数超过每组至少应包括两个共同方向其两组共同方向角值之差按在观测过程中如遇某些方向目标暂不清晰时可先放弃一测回中放弃的方向数不应超过方向总数的如全部测回已测完某些方向尚未观测过注为测回数为方向数一观测时间段内的相邻测回进行比较按此方法比较应在工程建设标准全文信息系统工程建设标准全文信息系统水平角观测成果的重测和取舍应符合下列规定重测应在较差或各测回较差超限时应重测超限方向并联测零除明显孤值外原则上应重测观零方向的该测回应重时不应超过全部方向测回总数的在基本测回观测结果中重测一个方向算作一个方向测回因零方向超限而重测的整个测回算作每站全部方向测回总数按计算基本测回成果和重测成果重测与基本测回结果不取中数基线条件方位角条件自由项超限而重测时归心元素的测定方法和要求应符合下列规定归心元素测定盘右投影投影面的交角应接近也可在交角约为对仪器和回光中心的投影应小于对于圆筒标心柱中心的投影应小于其中一个宜为当偏心距小于时不应超过偏心距大于不应超过偏工程建设标准全文信息系统工程建设标准全文信息系统心角量至同时用仪器观测两个描绘方向间的夹角记于投影纸后各测定一次及以上觇标不应二等观测四等观测不应超过两个适当增加投影三等网的方向观测值应按下式进行高斯投影的方向改化计算四等网的方向观测值的方向改化可采用下列近似公式计算式中向照准点观测方向的方向改化值向照准点观测方向的方向改化值两点的坐标值两点中点的平均曲率半径两点的横坐标平均值光电测距城市各等级平面控制网工程建设标准全文信息系统起始边和边长对光电测距仪及其主新购置和经修理后的仪器应按下列项目作全面检验与校正照准误差使用中的测距仪应对本条中第款进行检定测距仪精度分级测距中误差当划分为两级级级式中测距边长度测距边的长度宜在各等级控制网平均边长的测线宜高出地面和离开障碍物测线应避免通过发热体的上空及附工程建设标准全文信息系统工程建设标准全文信息系统安置测距仪的测站应避开受电磁场干扰的地方离开高压线宜大于光电测距的技术要求应符合下列规定各等级平面控制网起始边或边长光电测距的主要技术要求应符合表表各等级平面控制网测距边测距的技术要求应符合表表光电测距各项较差的限值注往返较差应将斜距化算到同一水平面上方可进行比较为仪器标称精度光电测距时气象数据的测定应符合表并应符合下列规定工程建设标准全文信息系统气象数据的测定要求在测距时置平气压表温度表应悬挂在与测距视线同高不受围温度一致后测距观测时间的选择应符合下列规定出后与日落前半小时内不宜观测季节和气象雪天气及大气透明度很差测距的作业要求应符合下列规定业应有一定的预热时间使仪器各电子部件达到正常稳定的工读数时信号指示器指针应在最佳回光在晴天作业时仪器须打伞亦不工程建设标准全文信息系统工程建设标准全文信息系统宜按仪器性能在规定的测程范围内使用规定的棱镜个数垂直角测定精度可按下式计算式中以其观测方法及测回数应符合表表垂直角的观测方法及测回数测距边的水平距离应按下列公式计算用测定两点间的高差计算上两式中距离工程建设标准全文信息系统加乘数与乘常数等改正后的斜距不论恒为正值测距边水平距离归算到参考椭球面上的边长按下式中的平均高程由再归算到高斯平面的测距边边长式中测距边边长的高程归化计算应符合附录全球定位系统测量可利用网的技术设计除应符合本条规定外还宜符合本规工程建设标准全文信息系统工程建设标准全文信息系统范第网的分级应符合下列规定城市或工程网按相邻点的平均距离和精度划分为各等级网相邻点间弦长精度和主要技术要求应符合现行行业标准布网原则与设计应符合下列规定测区的地理自进行网宜布设为全面网当需增设骨架网加强控制网精可分级布网网的点与点之间不要求通视但需考虑常规测量方网应由一个或若干个独立观测环构成也可采用附各等级网中每个闭合环或附合路线的边数应符合现行行业标准的规定联测点数不得少于当测区较还应适当增加重合点数以便取得可靠的坐标转换参数密度适当的若干个高程联测点联测应采用不低于四等水准测量联测的高程点平原地区不宜少于对丘陵或山地联测高程点应按高程拟合观测与记录应符合下列规定工程建设标准全文信息系统各等级接收机标称精度二等应优于二等以下各等级应优于同步观测接收机数三等不应少于台三等以下各等级不应少于施测前根据该表进行同步观测环图形设计和时段设计各等级测量作业的基本技术要求应符合现行行业标准城市对于定向标志不明显的天线天线安置需严格对两次量高较差不应大于应查测量手簿应在现场逐行逐栏认真记录各项数据不得事数据处理应符合下列规定野外数据处理与检核工作应包括下列内容对其同步时段中任一三应符合现行行业标准的规定无论采用单基线模式或多基线模式解算基线都应在整个各独立环的坐标分量闭合差和全长闭合差应符合现行行业工程建设标准全文信息系统工程建设标准全文信息系统标准的规定在各项质量检验符合要求后一地球椭球上进行三维无约基线向量的改正数绝对值应符合现行行业标准的规定在国家坐标系或城市独立坐标系下进行三维约束平差或二维约束平基线向量的改正数与无约束平差结果的同名基线相应改正数的较差应符合现行行业标准应编写技术总结报告包括下施测目的和基本精度接收设备类型以及全部外业观测记录技术总结工程建设标准全文信息系统检验和计算在规定格式的外业手簿中字迹应清楚成果也可采用电子此时可按现行行业标准和手簿各记事项目每一测站或每一观测时间段的首末页都水平角观测手簿中照准点一栏每测方向观测时每站第一测回应记其余测回仅记录方向号秒值读记错误应重新观测分读记错误可在现场更正垂距离测量和轴杆头水准测量中厘米及以下数值不得更改米和分米的读记错误在同一距离返测或文字整齐划去在上方另记均应注明原因观测工作结束后检查手簿中所有计算是否正确确认观测成果全部符合本规范规定后三角测量验算的项目和限差应符合下列规定计算三角形闭合差测角中误差个以上三角形工程建设标准全文信息系统工程建设标准全文信息系统式中极条件自由项的限值起始边条件自由项的限值方位角条件自由项的限值上列式中边角组合测量检核的项目和限差应符合下列规定的单位权中误差令式中返测距离的差数工程建设标准全文信息系统根据及可以估算任一边的实际测距中误差由测边组成的三角形中观测了一个角度与计算值的限差应根据各边平均测距中误差按下式进行检核式中或根据各边的平均测距相对中误差按下式进行检核式中自由项的限值式中以测角为主的边角组合网还应按本节第条规定的工程建设标准全文信息系统工程建设标准全文信息系统计算导线测角中误差不得超过本章第条第计算导线测角中误差的方法可分以下两种情况四等导线测角中误差用下式计算式中按导线方位角闭合差计算测角中误差则用下式计算式中平差最弱点点位中误差最弱相邻点点位中误差四等以下平面控制网可采用近似平差法和按近似方法评定其应由二人各自独立计算一份采用电子计算机平差计算时对数据的输入应进行仔细核对采用近似平差方法的导线网应根据平差后坐标反算的方位角与边长作为成内业计算数字取位应符合表城市平面控制测量计算结束并验收后应提交下列资料工程建设标准全文信息系统表内业计算数字取位平面控制网图点之记及平面控制点全部外业测量手簿外业概算与验算资料技术总结工程建设标准全文信息系统工程建设标准全文信息系统应另行设计光电测在大城市或有地面沉降的城市应建立基岩水准标石作为地方水准原点一般城市可选择一个较其加密才应采用国家高程基准或沿用年黄海高程系在远离国家水准点的新设城市或在改造旧有水准网因高程变经上级行政主管部门批准后可暂时建立或沿但应争取条件归算到城市首级水准网等级的选择应根据城市面积的大小各等水准网中最弱点的高程工程建设标准全文信息系统中误差各等水准测量设计规格应符合表表各等水准测量设计规格城市测量对高程精度有特殊要求时水准网中结点间或结点与高级点间附合路线长度不应超度计水准环线由不同等级水准路线构成时闭合差的限差应按各等级路线长度分别计算然后取其平方和的平方根为限差检测已测测段高差之差的限差对单程及往返检测均适用检测测段长度小于时按工程建设标准全文信息系统工程建设标准全文信息系统在山区及位于高建筑物上的控制点可采用三角高程选点与埋石技术设计应在充分收集城市各项有关资料以及实地调查设计前应收集下列资料城市的地下水位及冻土深度水准点各等水准路线应选择沿坡度较小施测方便的准点位应选设于永久性和半永久性的建筑或构筑物上点位应便应符合下列规定水准点可以利用基岩或在坚固的永久性的建筑物上凿埋水准点标石类型可分为标石。
