城市测量规范1 城市测量1.1城市平面控制测量《城市测量规范》CJJ-8-992.1.3 城市平面控制网的等级划分,GPS网、三角网和边角组合网依次为二、三、四等和一、二级导线网则依次为三、四等和一、二、三级。
当需布设一等网时，应另行设计，经主管部门审批后实施。
2.1.4一个城市只应建立一个与国家坐标系统相联系的，相对独立和统一的城市坐标系统，并经上级行政主管部门审查批准后方可使用。
城市平面控制测量坐标系统的选择应以投影长度变形值不大于2.5cm/km为原则主，并根据城市地理位置和平均高程而定。
2.1.5 城市平面控制网未能与国家三角网联结或联测国家点确有困难时,应在测区中央附近采用GPS定位或测定天文方位角,作为城市控制网的定向依据。
2.1.6 城市平面控制网观测成果的归化计算应根据观测方法和成果使用的需要，采用我国1980西安坐标系或继续沿1954用北京坐标系，采用大地坐标系的地球椭球基本参数应符合附录A的规定。
2.1.8 三角网的主要技术要求应符合下列规定:1 各等级三角网主要技术要求应符合表2.1.9的规定。
2.1.10 边角组合网的主要技术要求应符合下列规定2 各等级边角组合网中边长和边长测量的主要技术要求应符合表2.1.10的规定。
附录A 大地坐标系的地球椭球基本参数2.2.7 各等级控制点均应埋设永久性的标石，二、三、四等点应埋设盘石和柱石，两层标石中心的偏离值应小于3mm。
标志中心应具有明显、耐久的中心点。
2.2.10 造标、埋石工作结束后，各等级控制点均应绘制点之记。
二、三、四等控制点应办理标志委托保管手续，觇标和标石应定期巡视检查和维修。
2.3.1 水平角观测所用的经纬仪，应进行严格的检验。
2.3.0 各等级三角测量水平角观测技术要求应符合表2.3.9的规定。
2.3.10 各等级导线测量水平角观测的技术要求应符合表2.3.10的规定。
2.3.11 方向观测法各项限差应符合表2.3.11的规定。

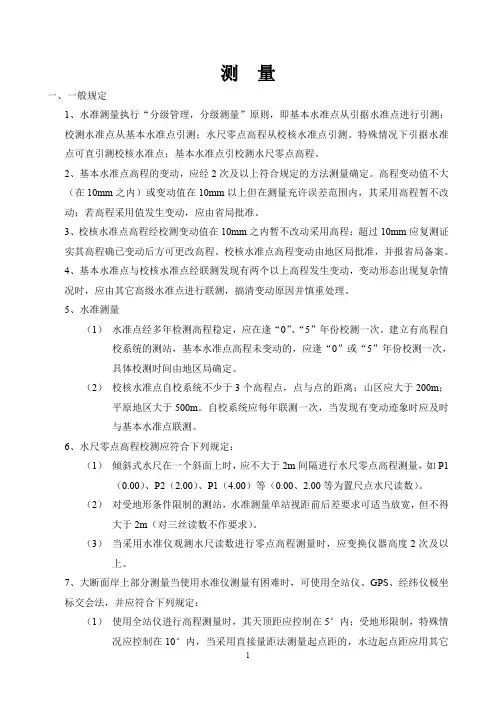

测量一、一般规定1、水准测量执行“分级管理，分级测量”原则，即基本水准点从引据水准点进行引测；校测水准点从基本水准点引测；水尺零点高程从校核水准点引测。
特殊情况下引据水准点可直引测校核水准点；基本水准点引校测水尺零点高程。
2、基本水准点高程的变动，应经2次及以上符合规定的方法测量确定。
高程变动值不大（在10mm之内）或变动值在10mm以上但在测量充许误差范围内，其采用高程暂不改动；若高程采用值发生变动，应由省局批准。
3、校核水准点高程经校测变动值在10mm之内暂不改动采用高程；超过10mm应复测证实其高程确已变动后方可更改高程。
校核水准点高程变动由地区局批准，并报省局备案。
4、基本水准点与校核水准点经联测发现有两个以上高程发生变动，变动形态出现复杂情况时，应由其它高级水准点进行联测，搞清变动原因并慎重处理。
5、水准测量（1）水准点经多年检测高程稳定，应在逢“0”、“5”年份校测一次。
建立有高程自校系统的测站，基本水准点高程未变动的，应逢“0”或“5”年份校测一次，具体校测时间由地区局确定。
（2）校核水准点自校系统不少于3个高程点，点与点的距离：山区应大于200m；平原地区大于500m。
自校系统应每年联测一次，当发现有变动迹象时应及时与基本水准点联测。
6、水尺零点高程校测应符合下列规定：（1）倾斜式水尺在一个斜面上时，应不大于2m间隔进行水尺零点高程测量，如P1（0.00）、P2（2.00）、P1（4.00）等（0.00、2.00等为置尺点水尺读数）。
（2）对受地形条件限制的测站，水准测量单站视距前后差要求可适当放宽，但不得大于2m（对三丝读数不作要求）。
（3）当采用水准仪观测水尺读数进行零点高程测量时，应变换仪器高度2次及以上。
7、大断面岸上部分测量当使用水准仪测量有困难时，可使用全站仪、GPS、经纬仪极坐标交会法，并应符合下列规定：（1）使用全站仪进行高程测量时，其天顶距应控制在5°内；受地形限制，特殊情况应控制在10°内，当采用直接量距法测量起点距的，水边起点距应用其它仪器校核，其误差应小于1/500。

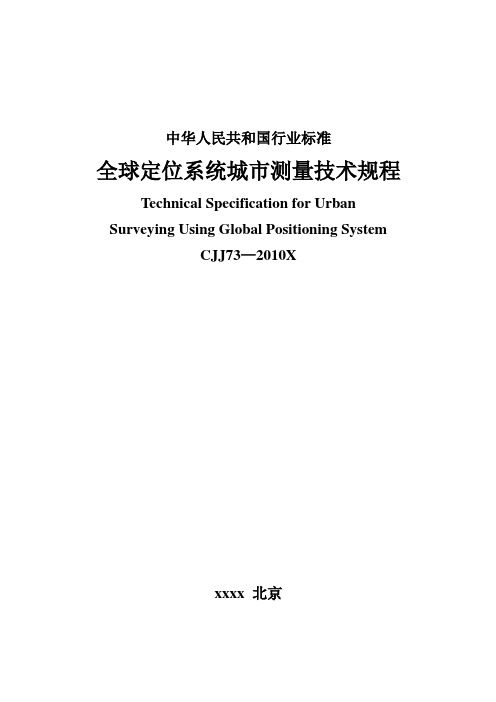

中华人民共和国行业标准全球定位系统城市测量技术规程Technical Specification for Urban Surveying Using Global Positioning SystemCJJ73—2010Xxxxx 北京目录1 总则 (1)2 术语、符号和代号 (2)2.1 术语 (2)2.2 符号 (4)2.3 代号 (6)3 基本规定 (7)3.1 精度等级 (7)3.2 坐标系统 (9)3.3 时间 (10)4 城市连续运行基准站网（CORS）建设 (11)4.1 一般要求 (11)4.2 CORS基准站网的布设 (12)4.3 基准站建设 (13)4.4 通讯网络建设 (16)4.5 管理中心建设 (17)4.6 服务中心建设 (19)4.7 坐标联测 (20)4.8 系统测试 (22)4.9 成果提交 (24)4.10 系统维护 (25)5 城市GNSS网的建设 (28)5.1 一般规定 (28)5.2 选点及埋石 (29)5.3 GNSS测量 (31)5.4 数据处理 (36)5.5 质量检查与技术总结 (39)6 GNSS RTK测量 (42)6.1 一般规定 (42)6.2 仪器设备 (42)6.3 单基站RTK测量 (43)6.4 网络RTK测量 (46)6.5数据处理与检验 (47)6.6 成果提交 (48)7 GNSS高程测量 (49)7.1 一般规定 (49)7.2 技术要求 (49)7.3 数据处理与检验 (52)7.4 成果提交 (54)附录A 地球椭球和参考椭球的基本几何参数 (55)附录B 直角坐标系间相互转换的常用方法 (56)附录C 连续运行基准站点之记 (59)附录D 连续运行基准站观测墩埋设及规格 (60)附录E 通信设备登记表 (62)附录F 系统维护日志表 (63)附录G GNSS控制点的标志、标石和造埋规格 (64)附录H GNSS控制点点之记 (67)附录J 光学对点器的检验与校正 (68)附录K 接收机内部噪声水平用零基线检验的方法 (69)附录L 天线相位中心稳定性的检验 (70)附录M GNSS外业观测手簿 (71)附录N GNSS高程异常拟合的常用方法 (72)附录Q GNSS RTK外业观测手簿 (77)1 总则1.0.1 为了统一全球导航卫星系统（GNSS）技术在城市测量中的应用，为城市规划、建设与管理以及科学研究等提供准确、适时、可靠的空间地理信息，制定本规程。

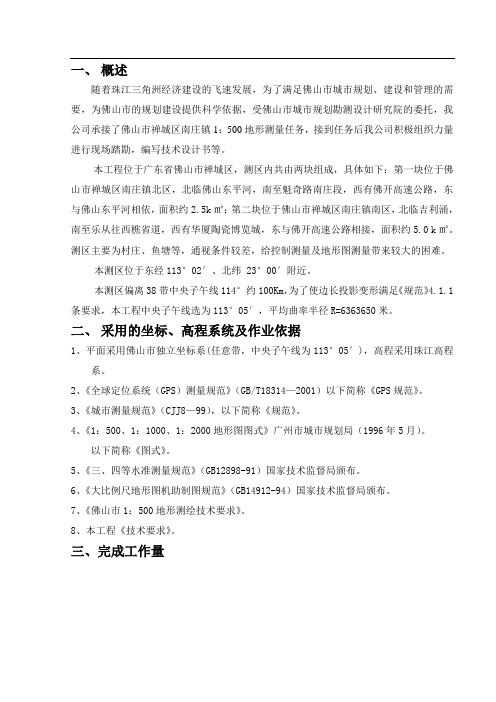

一、概述随着珠江三角洲经济建设的飞速发展，为了满足佛山市城市规划、建设和管理的需要，为佛山市的规划建设提供科学依据，受佛山市城市规划勘测设计研究院的委托，我公司承接了佛山市禅城区南庄镇1：500地形测量任务，接到任务后我公司积极组织力量进行现场踏勘，编写技术设计书等。
本工程位于广东省佛山市禅城区，测区内共由两块组成，具体如下：第一块位于佛山市禅城区南庄镇北区，北临佛山东平河，南至魁奇路南庄段，西有佛开高速公路，东与佛山东平河相依，面积约2.5k㎡；第二块位于佛山市禅城区南庄镇南区，北临吉利涌，南至乐从往西樵省道，西有华厦陶瓷博览城，东与佛开高速公路相接，面积约5.0 k㎡。
测区主要为村庄、鱼塘等，通视条件较差，给控制测量及地形图测量带来较大的困难。
本测区位于东经113°02′、北纬 23°00′附近。
本测区偏离38带中央子午线114°约100Km，为了使边长投影变形满足《规范》4.1.1条要求，本工程中央子午线选为113°05′，平均曲率半径R=6363650米。
二、采用的坐标、高程系统及作业依据1、平面采用佛山市独立坐标系(任意带，中央子午线为113°05′)，高程采用珠江高程系。
2、《全球定位系统（GPS）测量规范》（GB/T18314—2001）以下简称《GPS规范》。
3、《城市测量规范》（CJJ8—99），以下简称《规范》。
4、《1：500、1：1000、1：2000地形图图式》广州市城市规划局（1996年5月）。
以下简称《图式》。
5、《三、四等水准测量规范》（GB12898-91）国家技术监督局颁布。
6、《大比例尺地形图机助制图规范》（GB14912-94）国家技术监督局颁布。
7、《佛山市1：500地形测绘技术要求》。
8、本工程《技术要求》。
三、完成工作量四、已知成果的收集及利用情况1、本工程收集到溶洲小学GE47、上元GE27、南庄道班GE65等三个D级GPS点，成果系佛山市独立坐标系成果(中央子午线为113°05′，6°带成果)，从检测结果分析，此三点成果可靠，点位埋石稳固，可以作为本工程平面控制起算点。
中华人民共和国行业标准全球定位系统城市测量技术规程T echnical Specification for Urban Surveying Using Global Positioning SystemCJJ73—2010Xxxxx 北京目录1 总则 (1)2 术语、符号和代号 (2)2.1 术语 (2)2.2 符号 (4)2.3 代号 (6)3 基本规定 (7)3.1 精度等级 (7)3.2 坐标系统 (9)3.3 时间 (10)4 城市连续运行基准站网（CORS）建设 (11)4.1 一般要求 (11)4.2 CORS基准站网的布设 (12)4.3 基准站建设 (13)4.4 通讯网络建设 (16)4.5 管理中心建设 (17)4.6 服务中心建设 (19)4.7 坐标联测 (20)4.8 系统测试 (22)4.9 成果提交 (24)4.10 系统维护 (25)5 城市GNSS网的建设 (28)5.1 一般规定 (28)5.2 选点及埋石 (29)5.3 GNSS测量 (31)5.4 数据处理 (36)5.5 质量检查与技术总结 (39)6 GNSS RTK测量 (42)6.1 一般规定 (42)6.2 仪器设备 (42)6.3 单基站RTK测量 (43)6.4 网络RTK测量 (46)6.5数据处理与检验 (47)6.6 成果提交 (48)7 GNSS高程测量 (49)7.1 一般规定 (49)7.2 技术要求 (49)7.3 数据处理与检验 (52)7.4 成果提交 (54)附录A地球椭球和参考椭球的基本几何参数 (55)附录B 直角坐标系间相互转换的常用方法 (56)附录C 连续运行基准站点之记 (59)附录D 连续运行基准站观测墩埋设及规格 (60)附录E 通信设备登记表 (62)附录F 系统维护日志表 (63)附录G GNSS控制点的标志、标石和造埋规格 (64)附录H GNSS控制点点之记 (67)附录J 光学对点器的检验与校正 (68)附录K 接收机内部噪声水平用零基线检验的方法 (69)附录L 天线相位中心稳定性的检验 (70)附录M GNSS外业观测手簿 (71)附录N GNSS高程异常拟合的常用方法 (72)附录Q GNSS RTK外业观测手簿 (77)1 总则1.0.1 为了统一全球导航卫星系统（GNSS）技术在城市测量中的应用，为城市规划、建设与管理以及科学研究等提供准确、适时、可靠的空间地理信息，制定本规程。
城市测量规范CJJT8篇一：测量规范测量规范1.水利水电工程测量规范 SL197-20132.水利水电工程施工测量规范 DL/T5173-20123.水利水电工程施工测量规范 SL52-19934.国家一、二等水准测量规范 GB/T12897-20065.全球定位系统（GPS)测量规范 GB/T18314-20096.城市测量规范 CJJ/T8-20117.国家三、四等水准测量规范 GB/T12898-20098.工程测量规范 GB50026-20079.堤防工程施工质量评定与验收规程（试行）SL239-199710.砌体结构工程施工质量验收规范 GB50203-201111.水利水电单元工程施工质量验收评定标准土石方工程SL631-201212.水利水电单元工程施工质量验收评定标准混凝土工程SL632-201213.水利水电单元工程施工质量验收评定标准地基处理与基础工程工程SL633-201214.水利水电单元工程施工质量验收评定标准堤防工程SL634-201215.精密工程测量规范GB/T15314-199416.混凝土结构工程施工质量验收规范(2011版)GB50204-200217.堤防工程施工质量评定与验收规程(试行)SL239-199918.城市道路设计规范CJJ37-20121.混凝土坝安全监测技术规范 DL/T5178-20032.混凝土坝安全监测技术规范 SL601-20133.土石坝安全监测技术规范 SL551-20124.土石坝安全监测技术规范 DL/T5259-20105.爆破安全规程 GB/T6722-20036.地基动力特性测试规范 GB/T50269-19977.建筑抗震试验方法规程 JGJ101-19968.建筑基坑支护技术规程 JGJ120-20129.大坝安全监测仪器检验测试规程SL530-201210.大坝安全监测仪器安装标准SL531-201211.水电水利工程施工安全监测技术规范DL/T 5308-201312.国家三角测量规范GB/T17942-200013.大坝安全自动监测系统设备基本技术条件SL268-2001篇二：常用测绘规范目录《国家一、二等水准测量规范》 GB 12897-2006《国家三、四等水准测量规范》 GB12898-2009《测绘技术设计规定》 CH/T 1004-2005《测绘技术总结编写规定》 CH/T 1001-2005《数字测绘成果质量检查与验收》 GB/T 18316-2008《测绘成果质量检查与验收》 GB/T 24356-2009《建筑地基基础设计规范》 GB 50007-2011《地下铁道、轻轨交通工程测量规范》 GB 50308-1999《建筑变形测量规范》 JGJ 8-2007《建筑基坑工程监测技术规范》 GB 50497-2009《工程测量规范》 GB 50026-2007《1：500、1：1000、1：2000地形图要素分类与代码》(GB 14804-93) 《1：500、1：1000、1：2000地形图图式》(GB/T 20257.1-2007)《1：500、1：1000、1：2000外业数字测图技术规程》（GB/T 14912-2005）《国家基本比例尺地形图分幅与编号》（GB/T 13989-1992）《城市测量规范》 CJJ/T 8-2011《卫星定位城市测量技术规范》 CJJ /T 73-2010《全球定位系统（GPS）测量规范》 GB/T18314-2009《地籍测绘规范》 CH50002-1994《全球定位系统实时动态测量（RTK）技术规范》 CH/T 2009―2010 《国家三角测量规范》 GB/T 17942-2000《房产测量规范第1单元房产测量规定》GB/T 17986.1 —2000 《房产测量规范第2单元房产图图式》GB/T 17986.2 —2000《数字测绘成果质量要求》 GB/T 17941-2008篇三：市政道路测量方案xx（xx—xx）和xx（东君路—xx）道路提升工程施工测量方案编制：审核：批准：中国建筑第六工程局xx工程项目部二〇一五年十月目录一、工程概况 ................................................... . (1)二、测量人员、测量仪器及工具配备 (5)三、施工测量技术要求 (5)四、施工控制测量 (6)4.1平面控制测量 (6)4.2高程控制测量 (8)五、基坑施工测量 (8)5.1基坑边线放样 (8)5.2基坑标高点的引测 (9)5.3土方开挖标高控制 (9)六、顶管施工测量 (9)6.1工作井联系测量 (9)6.2高程传递 ................................................... .. 106.3轴线放样 ................................................... .. 106.4高程测量 ................................................... .. 106.5顶进纠偏措施 (11)七、路基施工测量 (11)7.1线路中边桩测量放样 (11)7.2填方路段 ................................................... .. 127.3挖方路段 ................................................... .. 12八、路面施工测量 (12)8.1路面基层施工测量 (12)8.2路面面层施工测量 (13)九、施工测量精度的保障措施 (13)十、施工监测方案 (14)10.1监测项目 (14)10.2测点布置 (15)10.3监测数据处理 (16)10.4监测预警值 (16)10.5监测注意事项 (18)一、工程概况工程概况：本工程施工范围共分两部分，即xx（xx—xx）和xx（东盐路—xx），具体划分如下：1、xxxx（东盐路—xx）施工共分为四个部分，即道路工程、排水工程、绿化工程、交通工程。
城市测量规范
城市测量规范--PDF格式
书名:城市测量规范(CJJ8-99)
著译者:北京市测绘设计研究院出版社:中国建筑工业出版社
标准号:CJJ8-99
出版日期:1999-6-1
印刷日期:
15112.9303
32开
334页
本规范修订的主要技术内容是:1.总则;2.城市平面控制测量;3.城市高程控制测量;4.城市地形测量;
5.城市航空摄影测量;
6.城市地籍测量;
7.城市工程测量;
8.数字化成图;
9.城市地图制图;10.城市地图
制印。
1总则
2城市平面控制测量
3城市高程控制测量
4城市地形测量
5城市航空摄影测量
6城市地籍测量
7城市工程测量
8数字化成图
9城市地图制图
10城市地图制印
附录A大地坐标系的地球椭球基本参数附录B各等平面控制点觇标
附录C各等级平面控制点标志、标石及其造埋的规格
附录D光学经纬仪系列的分级及基本技术参数附录E方向观测法度盘位置表附录F测距边边长的高程归化计算附录G各等高程控制点标志、标石及其造埋的规格附录H水准仪系列的分级及基本技术参数附录J地形图的分幅与编号附录K布设地面标志的要求
附录L控制像片整饰格式
附录M调绘像片整饰格式
附录N市政工程测量纵断面图图标格式附录P地下管线图图式
附录Q地下人防工程图图式
本规范用词说明。
城市轨道交通工程测量标准、地面平面限制测量1.导线测量的主要技术要求2.精密导线测量主要技术要求3.水平角观测的主要技术要求4.水平角观测水平角观测所使用的全站仪、电子经纬仪和光学经纬仪,应符合以下相关规定：3.1照准部旋转轴正确性指标：管水准气泡或电子水准器长泡在各位置的读数较差,1〃级仪器不应超过2格,2〃级仪器不应大于1格,6〃级仪器不应超过1.5格.3.2光学经纬仪的测微器行差及隙动差指标：1〃级仪器不应大于1〃,2〃级仪器不应大于2〃.3.3水平轴不垂直于垂直轴之差指标：1〃级仪器不应超过10〃,2〃级仪器不应超过15 〃,6〃级仪器不应超过20 〃.3.4仪器的基座在照准部旋转时的位移指标：1〃级仪器不应超过0.3〃,2〃级仪器不应超过1〃,6〃级仪器不超过1.5 〃.3.5光学对中器的视轴与竖直的重合度不应大于1mm.4.水平角方向观测法的技术要求二、地面高程限制测量水准测量的主要技术要求水准网测量的主要技术要求水准测量测站的视线长度、视距差、视线高度的要求〔m〕三、1.隧道贯穿前的联系测量工作不少于3次,宜在隧道掘进到100m、300m 以及距贯穿面100〜200m时分别进行一次.当地下起始方位角较差小于12〃时,可取各次测量成果的平均值作为后续测量的起算数据指导隧道贯穿.2.隧道内定向边边长应大于60m,视线距隧道边墙的距离应大于0.5m.3.隧道内限制点间平均边长宜为150m.曲线隧道限制点间距不应小于60m.4.水准线路往返较差、附和或闭合差为±8 J Lmm.5.水准测量应在隧道贯穿前进行三次,并应与传递高程测量同步进行.重复测量的高程点间的高程较差应小于5mm,满足要求时,应取逐步平均值作为限制点的最终成果指导隧道掘进.四、暗挖隧道、车站施工测量1.地下施工高程测量采用水准测量方法,水准点宜每50m设置一个.2.施工高程测量可采用不低于DS3级水准仪和区格式木质水准尺,并按城市四等水准测量技术要求进往返观测,其闭合差为±20 J Lmm 〔L以千米计〕.3.施工竖井、斜井等地面放样,应设结构四角或十字轴线,放样后应进行检核.临时结构放样中误差为±50mm,永久结构放样中误差为±20mm.4.车站采用分层开挖施工时,宜在各层测设地下限制点或基线,各限制点或基线点的测量中误差为±5mm.有条件时各层应进行贯穿测量.5.采用双侧壁〔桩〕及梁柱导洞法施工时,应根据施工导线测设壁〔桩〕的位置,其测量允许误差为±5mm.6.车站钢管柱的位置,应根据车站线路中线点测定,其测设允许误差为土3mm.钢管柱安装过程中监测其垂直度,安装就位后应进行检核测量.7,始发井中,线路中线、反力架及导轨测量限制点的三维坐标测设置与设计值较差应小于3mm.8.衬砌环完成壁后注浆后,宜在管片出车架后进行测量内容宜包括衬砌环中央坐标、底部高程、水平直径、垂直直径和前端面里程.测量误差为±3mm.9.暗、明挖隧道和高架结构横向贯穿测量中误差为±50mm,高程贯穿测量中误差为± 25mm.五、明挖隧道、车站施工测量1.检测成果与原成果较差：精密导线点应小于10mm、二等水准点应小于5mm、线路中线限制点应小于15mm o2.基坑围护结构施工测量2.1连续墙的中央线放样中误差应为±10mm；2.2内外导墙应平行于地下连续墙中线,其放样允许误差应为土5mm；2.3连续墙竣工后,应测定其实际中央位置与设计中央线的偏差,偏差值应小于30mm.3.结构施工测量3.1结构底板绑扎钢筋前,应依据线路中线,在底板垫层上标定出钢筋摆放位置,放线允许误差应为±10mm.3.2结构边墙、中墙模板支立前,应按设计要求,依据线路中线放样边墙内侧和中墙两侧线,放样允许偏差为0〜+5mm.3.3顶板模板安装过程中,应将线路中线点和顶板宽度测设在模板上, 并应测量模板高程,其高程测量允许误差为0〜+10mm,中线测量允许误差为± 10mm,宽度测量允许误差为-10〜+15mm.3.4采用盖挖逆作法的结构施工测量应按以下方法进行：1.顶板立模,应在连续墙或桩墙的顶面,每5m测量一个高程点并标定其位置,同时在连续墙或桩墙的侧面标出顶板底面设计高程线,其测量允许误差为0〜10mm；2.中板施工前,应对顶板上的线路中线限制点和高程限制点进行检测,并通过顶板上的预留孔或预留口将这些限制点的坐标和高程传递到中板的基坑面上,作为支立中板模板和钢筋的依据；在浇筑混凝土前应对标定在模板上的线路中线限制点和高程点进行检核,其中线测量允许误差为±10mm,高程允许误差为0〜+10mm；3.底板的施工测量方法同中板,其中线允许误差应为±10mm,高程允许误差应在-10〜0mm之内.六、结构断面测量1.结构横断面及底板纵断面测量应以贯穿平差后的施工平面和高程限制点及调整后的线路中线点为依据,按设计或工程需要进行.直线段每6m、曲线段每5m测量一个横断面和底板高程点,结构横断面变化处和施工偏差较大段应加侧断面.2.结构横断面测量可采用不低于III级全站仪或断面测量仪等测量设备进行测量.横断面里程中误差为±50mm,断面点与线路中线法距的测量中误差为±10mm,断面点高程的测量中误差为±20mm.3.底板纵断面高程点可使用不低于DS3级水准仪测量,里程中误差为土50mm,高程测量中误差为±20mm.七、铺轨基标测量1.限制基标在线路直线段宜每120m设置一个,曲线段除在曲线要素点上设置限制基标外,曲线要素点间距较大时还宜每60m设置一个.2.限制基标埋设完成后,应对其进行检测,检测内容、方法与各项限差应满足以下要求：2.1检测限制基标间夹角时,其左、右角各测两个测回,左右角平均值之和与360°较差应小于6〃；距离往返观测各测两个测回测回较差及往返较差应小于5mm；2.2直线段限制基标间夹角与180°较差应小于8〃,实测距离与设计距离较差应小于10mm；曲线段限制基标间夹角与设计值较差计算出的线路横向偏差应小于2mm,弦长测量值与设计值较差应小于5mm；2.3限制基标高程测量应起算于施工高程限制点,按二等水准测量技术要求施测；限制基标高程实测值与设计较差应小于2mm,相邻限制基标间高差与设计值得高差较差应小于2mm.八、隧道施工测量1.隧道工程的贯穿限差2.隧限差道限制测量对贯穿中误差影响值3.隧道洞内外平面限制测量的等级4.隧道洞内、洞外高程限制测量的等级5.洞内平面限制网导线的边长宜近似相等,直线段不宜短于200m,曲线段不宜短于70m；导线边距离洞内设施不小于0.2m.6.洞内高程限制水准测量应往返进行,且每隔200〜500m应设立一个水准点.。
一、建筑变形测量I角对于特级水准观测的仪器不得大于10″，对于一二级水准观测仪器不得大于15″，铟瓦水准尺、尺垫。
二、城市测量规范1 平面控制光电测距导线的主要技术指标n测站数2 高程控制水准测量主要技术要求（mm）L—路线长度km，n—测站数水准仪视子准轴与水准管轴的夹角I，在作业前开始的第一周内每天测定一次，稳定后每隔15天测定一次。
二等测量I不大于15″，三、四等水准测量I不大于20″、尺垫。
水准观测的视线长度、前后视距差和视线高度（m）常规测图开阔地区每平方公里控制点密度（点/km2）光电测距图根导线测量要求图根光电测距极坐标法测量技术要求S为边长（km），H为基本等高距（m），D为测距边长（km），仪器和觇板高（棱镜中心高）精确量取至mm。
图根水准闭合差不得超过±40mm，山地千米超过16站时，不应超过±12mm。
简单计算配赋。
三、地下铁道、轻轨交通工程测量规范宜短于100米，2）精密导线点上只有两个方向时，按左、右角观测，左、右角平均值之和与360°的较差应小于4″。
3）在附合精密导线两端的GPS点上观测时，应联测两个高级方向，若只能观测到一个时，应增加测回数。
4）导线边应往返观测二个测回，每测回三次读数较差小于5mm，测回较差小于3mm，往返测平均值较差小于5mm。
5）气象数据每条边在一端测定一次。
精密导线按严密方法平差。
3 精密水准测量的观测方法：1 往测奇数站：后—前—前—后，2 返测奇数站：前—后—后--前偶数站：前—后—后--前。
偶数站：后—前—前—后。
三、铺轨基标测量1 一般规定1.1根据铺轨综合设计图，利用调整好的线路中线点或施工控制导线点和施工控制水准点测设铺轨基标，1.2铺轨基标测设时，应首先测设控制基标，后在控制基标间测设加密基标和道岔铺轨基标。
控制基标在直线段每120米设置一个。
曲线线路除曲线元素点设置控制基标外，还应每60米设置一个。
