高二【物理(人教版)】楞次定律(第一课时)-课后练习

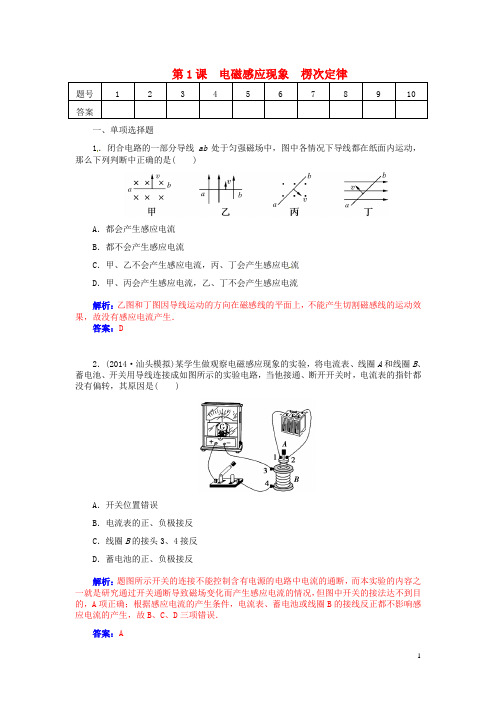

题号12345678910答案一、单项选择题1．闭合电路的一部分导线ab处于匀强磁场中，图中各情况下导线都在纸面内运动，那么下列判断中正确的是( )A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流解析：乙图和丁图因导线运动的方向在磁感线的平面上，不能产生切割磁感线的运动效果，故没有感应电流产生．答案：D2．(2014·汕头模拟)某学生做观察电磁感应现象的实验，将电流表、线圈A和线圈B、蓄电池、开关用导线连接成如图所示的实验电路，当他接通、断开开关时，电流表的指针都没有偏转，其原因是( )A．开关位置错误B．电流表的正、负极接反C．线圈B的接头3、4接反D．蓄电池的正、负极接反解析：题图所示开关的连接不能控制含有电源的电路中电流的通断，而本实验的内容之一就是研究通过开关通断导致磁场变化而产生感应电流的情况，但图中开关的接法达不到目的，A项正确；根据感应电流的产生条件，电流表、蓄电池或线圈B的接线反正都不影响感应电流的产生，故B、C、D三项错误．答案：A3．如图所示，闭合的矩形金属框abcd的平面与匀强磁场垂直，现金属框固定不动而磁场运动，发现ab边所受安培力的方向竖直向上，则此时磁场的运动可能是( )A．水平向右平动B．水平向左平动C．竖直向上平动 D．竖直向下平动解析：本题考查楞次定律、左手定则、法拉第电磁感应定律的应用．ab边受到的力向上，由左手定则可知，ab上电流的方向由b→a，由楞次定律可得，线框内的磁通量在向外增加，磁场向右运动，A项正确、B项错误；当磁场上下运动时，线框内的磁通量不变化，不产生感应电流，C、D两项错误．答案：A4．(2014·惠州模拟)如图所示，A、B都是很轻的铝环，分别吊在绝缘细杆的两端，杆可绕竖直轴在水平面内转动，环A 是闭合的，环B是断开的．若用磁铁分别靠近这两个圆环，则下面说法正确的是( )A．图中磁铁N极接近A环时，A环被吸引，然后被推开B．图中磁铁N极远离A环时，A环被排斥，然后随磁铁运动C．用磁铁N极接近B环时，B环被排斥，远离磁铁运动D．用磁铁的任意磁极接近A环时，A环均被排斥解析：接近A环，A环会后退；从A环移开，A环会前进，移近或远离B环则无任何现象，因为在磁铁接近或远离A环时，由于A环闭合，环中产生了感应电流，阻碍磁铁和A 环间的相对运动；而B环不闭合，无感应电流产生．答案：D5．(2014·东莞模拟)如图所示，当磁铁突然向铜环运动时，铜环的运动情况是( ) A．向右运动B．向左运动C．静止不动D．不能判定解析：产生磁场的物体与闭合线圈之间的相互作用力可概括为四个字“来拒去留”．磁铁向右运动时，铜环产生的感应电流总是阻碍导体间的相对运动，则磁铁和铜环之间有排斥作用，故铜环向右运动，A项正确．答案：A二、双项选择题6．关于感应电动势和感应电流，下列说法中正确的是( )A．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电动势B．只有当电路闭合，且穿过电路的磁通量发生变化时，电路中才有感应电流C．不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势D．不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电流解析：不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势，因此选项A错误，选项C正确．电路中要想有感应电流，则电路必须闭合，且穿过电路的磁通量要发生变化，所以选项B正确，选项D错误．答案：BC7．用如图所示的实验装置研究电磁感应现象，当有电流从电流表的正极流入时，指针向右偏转．下列说法正确的是( )A．当把磁铁N极向下插入线圈时，电流表指针向右偏转B．当把磁铁N极从线圈中拔出时，电流表指针向右偏转C．保持磁铁在线圈中静止，电流表指针不发生偏转D．磁铁插入线圈后，若磁铁和线圈一起以同一速度向上运动，电流表指针向左偏解析：根据楞次定律可知当磁铁N极向下插入线圈时，线圈内向下的磁通量增大，感应电流的磁场方向是向上的，电流方向由正极流经线圈流向负极，从电流表的负极流入，电流表指针左偏，A项错误，同理B项正确；磁铁在线圈中保持静止时或磁铁和线圈一起以同一速度向上运动时，线圈中的磁通量都不变，没有感应电流，故C项正确，D项错误．答案：BC8．两根相互平行的金属导轨水平放置于如图所示的匀强磁场中，与导轨接触良好的导体棒AB和CD可以自由滑动．当AB在外力F的作用下向右运动时，下列说法中正确的是( ) A．导体棒CD内有电流通过，方向是D→CB．导体棒CD内有电流通过，方向是C→DC．磁场对导体棒CD的作用力向左D．磁场对导体棒AB的作用力向左解析：利用楞次定律．两个导体棒与两根金属导轨构成闭合回路，分析出磁通量增加，结合安培定则判断回路中感应电流的方向是B→A→C→D→B.以此为基础，再判断CD内的电流方向，最后根据左手定则进一步确定AB、CD的受力方向，经过比较可得正确选项为B、D.答案：BD答案：AC 10．(2014·潮州模拟)如图所示，水平面内有两条相互垂直且彼此绝缘的通电长直导线，以它们为坐标轴构成一个平面直角坐标系．四个相同的圆形闭合线圈在四个象限内完全对称放置，两直导线中的电流大小与变化情况完全相同，电流方向如图所示，当两直导线中的电流都增大时，四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流B．线圈b中有感应电流C．线圈c中有感应电流D．线圈d中无感应电流解析：根据安培定则可判断出电流产生的磁场方向，线圈a中的磁场方向均垂直于纸面向里，线圈c中的磁场方向均垂直于纸面向外，线圈b、d中的合磁通量始终为零，故增大两直导线中的电流时，线圈a、c中的磁通量发生变化，有感应电流产生，而线圈b、d中无感应电流产生，选项C、D正确，选项A、B错误．答案：CD三、非选择题11．如图所示，金属环A用轻线悬挂，与长直螺线管共轴，并位于其左侧．若变阻器滑片P向左移动，则金属环A将向________(填“左”或“右”)运动，并有______(填“收缩”或“扩张”)趋势．解析：本题考查楞次定律的理解及应用．滑片P向左移动时，电阻减小，电流增大，穿过金属环A的磁通量增加，根据楞次定律，金属环将向左运动，并有收缩趋势．答案：左收缩12．如图所示，试判定当开关S闭合和断开瞬间，线圈ABCD中的电流方向．解析：当S闭合时：(1)研究的回路是ABCD，穿过回路的磁场是电流I产生的磁场，方向(由安培定则判知)指向读者，且磁通量增大；(2)由楞次定律得知感应电流磁场方向应和B原相反，即离开读者指向纸面内；(3)由安培定则判知线圈ABCD中感应电流方向是A→D→C→B→A.当S断开时；①研究的回路仍是线圈ABCD，穿过回路的原磁场仍是电流I产生的磁场，方向(由安培定则判知)指向读者，且磁通量减小；②由楞次定律得知感应电流磁场方向应和B原相同，即指向读者；③由安培定则判知感应电流方向是A→B→C→D→A.答案：S闭合时，感应电流方向为A→D→C→B→A；S断开时，感应电流方向为A→B→C→D→A.。

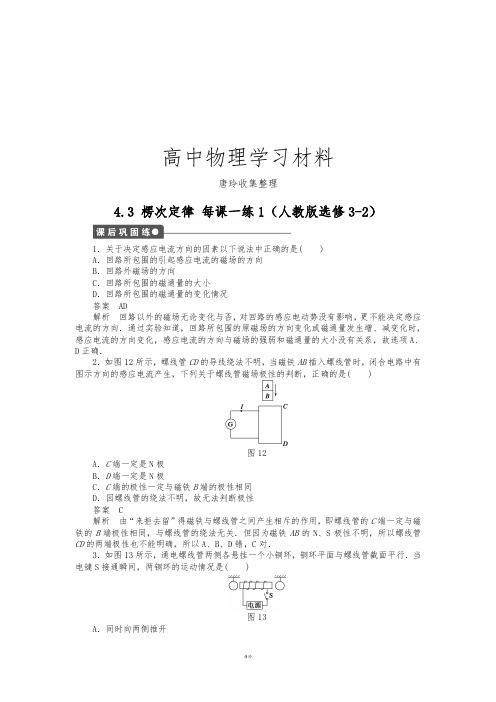

高中物理学习材料唐玲收集整理4.3 楞次定律每课一练1（人教版选修3-2）1．关于决定感应电流方向的因素以下说法中正确的是( )A．回路所包围的引起感应电流的磁场的方向B．回路外磁场的方向C．回路所包围的磁通量的大小D．回路所包围的磁通量的变化情况答案AD解析回路以外的磁场无论变化与否，对回路的感应电动势没有影响，更不能决定感应电流的方向．通过实验知道，回路所包围的原磁场的方向变化或磁通量发生增、减变化时，感应电流的方向变化，感应电流的方向与磁场的强弱和磁通量的大小没有关系，故选项A、D正确．2．如图12所示，螺线管CD的导线绕法不明，当磁铁AB插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是( )图12A．C端一定是N极B．D端一定是N极C．C端的极性一定与磁铁B端的极性相同D．因螺线管的绕法不明，故无法判断极性答案 C解析由“来拒去留”得磁铁与螺线管之间产生相斥的作用，即螺线管的C端一定与磁铁的B端极性相同，与螺线管的绕法无关．但因为磁铁AB的N、S极性不明，所以螺线管CD的两端极性也不能明确，所以A、B、D错，C对．3．如图13所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行．当电键S接通瞬间，两铜环的运动情况是( )图13A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，因电源正负极未知，无法具体判断答案 A解析当电路接通瞬间，穿过线圈的磁通量在增加，使得穿过两侧铜环的磁通量都在增加，由楞次定律可知，两环中感应电流的磁场与线圈中磁场方向相反，即受到线圈磁场的排斥作用，使两铜环分别向外侧移动，选项A正确．4．如图14所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为( )图14A．外环顺时针、内环逆时针B．外环逆时针，内环顺时针C．内、外环均为逆时针D．内、外环均为顺时针答案 B解析首先明确研究的回路由外环和内环共同组成，回路中包围的磁场方向垂直纸面向里且内、外环之间的磁通量增加．由楞次定律可知两环之间的感应电流的磁场方向与原磁场方向相反，垂直于纸面向外，再由安培定则判断出感应电流的方向是：在外环沿逆时针方向，在内环沿顺时针方向，故选项B正确．5．如图15所示，A是用毛皮摩擦过的橡胶圆形环，由于它的转动，使得金属环B中产生了如图所示方向的感应电流，则A环的转动情况为( )图15A．顺时针匀速转动B．逆时针加速转动C．逆时针减速转动D．顺时针减速转动答案BD解析本题考查安培安则和楞次定律的应用．B环中感应电流为逆时针，根据安培定则判断可知，感应电流的磁场为垂直纸面向外，根据楞次定律能产生这样的磁场，是由于A 环旋转时A环上负电荷定向运动产生一个垂直纸面向外减弱的磁场或者产生一个垂直纸面向里增强的磁场的结果，负电荷的运动方向与电流方向相反，根据安培定则可得出，A环逆时针加速转动时产生方向垂直纸面向里的增强的磁场，若A环顺时针减速转动时产生垂直纸面向外的减弱的磁场．故正确答案为B、D.6．信用卡的磁条中有一个个连续的相反极性的磁化区，如图16，刷卡时，当磁条以某一速度拉过信用卡阅读器的检测头时，在检测头的线圈中产生感应电流，那么下列说法正确的是( )图16A．A、B、C三位置经过检测头时，线圈中有感应电流产生B．A、B、C三位置经过检测头时，线圈中无感应电流产生C．A、C两位置经过检测头时，线圈中感应电流方向相同D．A、C两位置经过检测头时，线圈中感应电流方向相反答案AD解析A、B、C三位置处于磁性过渡区，经过检测头时，引起线圈中磁通量变化，有感应电流产生，A对，B错．A、C两位置磁性变化规律不同，经过检测头时引起线圈中磁通量变化情况相反，感应电流方向相反，C错，D对．7．如图17所示，MN，PQ为同一水平面的两平行导轨，导轨间有垂直于导轨平面的磁场，导体ab，cd与导轨有良好的接触并能滑动，当ab沿轨道向右滑动时，则( )图17A．cd向右滑B．cd不动C．cd向左滑D．无法确定答案 A解析对ab应用右手定则确定回路中电流方向，应用左手定则确定cd受力后的运动方向．(与磁场方向无关，也可由来拒去留直接判断)8．如图18所示，匀强磁场与圆形导体环平面垂直，导体ef与环接触良好，当ef向右匀速运动时( )图18A．圆环中磁通量不变，环上无感应电流产生B．整个环中有顺时针方向的电流C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流答案D f，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.→f，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.9．2000年底，我国宣布已研制成功一辆高温超导磁悬浮高速列车的模型车，该车的车速已达到500 km·h－1，可载5人，如图19所示就是磁悬浮的原理图，图中A是圆柱形磁铁，B是用高温超导材料制成的超导线圈．将超导线圈B水平放在磁铁A上，它就能在磁力的作用下悬浮在磁铁A上方的空中．以下说法正确的是( )图19A．在B放入磁场的过程中，B中将产生感应电流．当稳定后，感应电流消失B．在B放入磁场的过程中，B中将产生感应电流．当稳定后，感应电流仍存在C．如A的N极朝上，B中感应电流的方向如图中所示D．如A的N极朝上，B中感应电流的方向与图中所示的相反答案BD解析线圈B放入磁场的过程中，穿过B的磁通量从无到有，逐渐增加，故应在B中产生感应电流．由于B是超导线圈，不会出现热损耗，故B中的电流应持续存在．如果明确了磁场的N极朝上，可由楞次定律得出电流方向与图示中B环的电流方向相反．10．圆形导体环用一根轻质细杆悬挂在O点，导体环可以在竖直平面里来回摆动，空气阻力和摩擦力均可不计．在图20所示的正方形区域里，有匀强磁场垂直于圆环的振动面指向纸内．下列说法中正确的有( )图20A．此摆振动的开始阶段机械能不守恒B．导体环进入磁场和离开磁场时，环中电流的方向肯定相反C．导体环通过最低点时，环中感应电流最大D．最后此摆在匀强磁场中振动时，机械能守恒答案ABD解析导体环在进、出磁场阶段有感应电流产生，机械能转化为电能，环全部进入磁场后，磁通量不变无感应电流．11．在“研究电磁感应现象”的实验中，首先按图21甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；当闭合开关S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央．然后按图21乙所示，将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和开关S串联成另一个闭合电路．(1)S闭合后，将螺线管A(原线圈)插入螺线管B(副线圈)的过程中，电流表的指针将如何偏转？(2)线圈A放在B中不动时，指针如何偏转？(3)线圈A放在B中不动，将滑动变阻器的滑片P向左滑动时，电流表指针将如何偏转？(4)线圈A放在B中不动，突然断开S，电流表指针将如何偏转？图21答案(1)向右偏转(2)不偏转(3)向右偏转(4)向左偏转12．如图22是环保型手电筒的外形．环保型手电筒不需要任何化学电池作为电源，不会造成由废电池引起的环境污染．使用时只要将它摇动一分钟，手电筒便可持续照明好几分钟．手电筒内部有一永久磁铁，外层有一线圈，那么这种手电筒的原理是什么？图22答案见解析解析环保型手电筒应用了电磁感应原理，内部有磁铁外部有线圈，摇动时，使磁铁相对线圈运动，产生感应电流，把机械能转换为电能，并有一电容器暂时储存电能从而维持手电筒照明几分钟．。

楞次定律1．如图2－1所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()图2－1A．始终有感应电流自a向b通过电流表B．始终有感应电流自b向a流过电流表C．先有a→→b方向的感应电流，后有b→→a方向的感应电流D．将不会产生感应电流解析：当条形磁铁进入螺线管的时候，闭合线圈中的磁通量增加；当条形磁铁穿出螺线管时，闭合线圈中的磁通量减少，根据楞次定律判断，可得电路中先有a→→b方向的电流，后有b→→a方向的电流，C项正确。

答案：C2．如图2－2所示，矩形线框与长直导线在同一平面内，当矩形线框从长直导线的左侧运动到右侧的过程中线框内感应电流的方向为()图2－2A．先顺时针，后逆时针B．先逆时针，后顺时针C．先顺时针，后逆时针，再顺时针D．先逆时针，后顺时针，再逆时针解析：通电直导线周围的磁场分布如图。

当矩形线框不跨导线时，根据楞次定律，电流都是顺时针，当跨过直导线时，磁通量“向里”增加，电流为逆时针。

答案：C3．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环。

当A以如图2－3所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流。

则()图2－3A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大解析：首先判断感应电流的磁场，由题中图示感应电流的方向可知，在导体环B的内部，感应电流的磁场方向是垂直于纸面向外的。

再由楞次定律可知，导体环B的内部原磁场可能是垂直于纸面向外减弱，也可能是垂直于纸面向里增强，最后由安培定则可知，A环中的电流为逆时针减弱或顺时针增强，进而可判断B、C正确。

本题的另一种较为方便的解法是用楞次定律的推论“感应电流的效果阻碍引起感应电流的原因”来判断。

由于这里的感应电流是由于A环转动所形成的电流的变化所造成的，所以感应电流必然会产生阻碍电流变化的效果。

B环产生了逆时针的电流，故A带正电需加速，即ω方向电流增加，A带负电则要减速，即ω反方向电流减小。

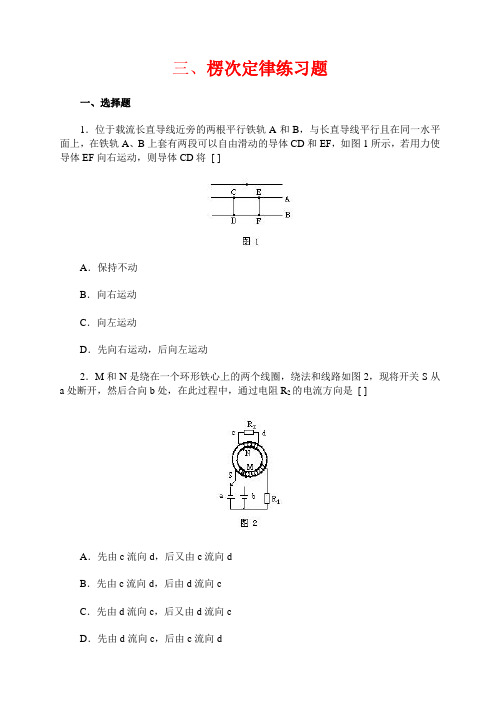

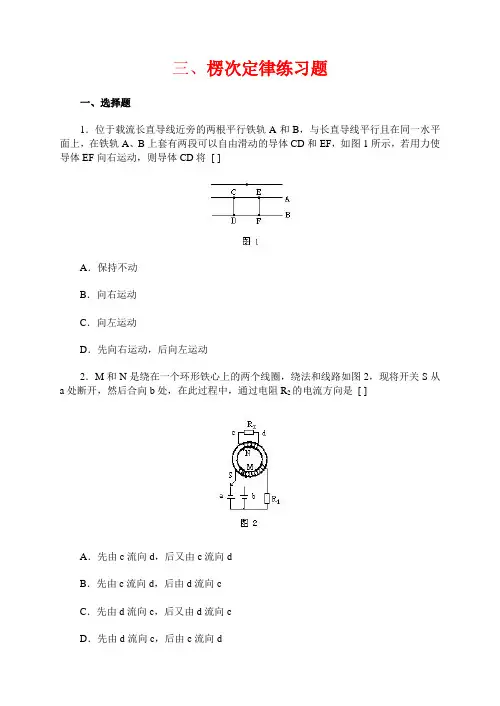

三、楞次定律练习题一、选择题1．位于载流长直导线近旁的两根平行铁轨A和B，与长直导线平行且在同一水平面上，在铁轨A、B上套有两段可以自由滑动的导体CD和EF，如图1所示，若用力使导体EF向右运动，则导体CD将[ ]A．保持不动B．向右运动C．向左运动D．先向右运动，后向左运动2．M和N是绕在一个环形铁心上的两个线圈，绕法和线路如图2，现将开关S从a处断开，然后合向b处，在此过程中，通过电阻R2的电流方向是[ ]A．先由c流向d，后又由c流向dB．先由c流向d，后由d流向cC．先由d流向c，后又由d流向cD．先由d流向c，后由c流向d3．如图3所示，闭合矩形线圈abcd从静止开始竖直下落，穿过一个匀强磁场区域，此磁场区域竖直方向的长度远大于矩形线圈bc边的长度，不计空气阻力，则[ ]A．从线圈dc边进入磁场到ab边穿过出磁场的整个过程，线圈中始终有感应电流B．从线圈dc边进入磁场到ab边穿出磁场的整个过程中，有一个阶段线圈的加速度等于重力加速度C．dc边刚进入磁场时线圈内感应电流的方向，与dc边刚穿出磁场时感应电流的方向相反D．dc边刚进入磁场时线圈内感应电流的大小，与dc边刚穿出磁场时感应电流的大小一定相等4．在匀强磁场中放一电阻不计的平行金属导轨，导轨跟大线圈M相接，如图4所示．导轨上放一根导线ab，磁感线垂直于导轨所在平面．欲使M所包围的小闭合线圈N产生顺时针方向的感应电流，则导线的运动可能是[ ]A．匀速向右运动B．加速向右运动C．匀速向左运动D．加速向左运动5．如图5所示，导线框abcd与导线在同一平面内，直导线通有恒定电流I，当线框由左向右匀速通过直导线时，线框中感应电流的方向是[ ]A．先abcd，后dcba，再abcdB．先abcd，后dcbaC．始终dcbaD．先dcba，后abcd，再dcbaE．先dcba，后abcd6．如图6所示，光滑导轨MN水平放置，两根导体棒平行放于导轨上，形成一个闭合回路，当一条形磁铁从上方下落(未达导轨平面)的过程中，导体P、Q的运动情况是：[ ]A．P、Q互相靠扰B．P、Q互相远离C．P、Q均静止D．因磁铁下落的极性未知，无法判断7如图7所示，一个水平放置的矩形线圈abcd，在细长水平磁铁的S极附近竖直下落，由位置Ⅰ经位置Ⅱ到位置Ⅲ。

第二章电磁感应楞次定律课后篇素养形成必备知识基础练1.某磁场磁感线如图所示,有一铜线圈自图示A点落至B点,在下落过程中,自上向下看,线圈中的感应电流方向是()A.始终顺时针B.始终逆时针C.先顺时针再逆时针D.先逆时针再顺时针A点落至图示位置时,穿过线圈的磁通量增加,由楞次定律判断知,线圈中感应电流方向为顺时针;自图示位置落至B点时,穿过线圈的磁通量减少,由楞次定律判断知,线圈中感应电流方向为逆时针,C项正确。

2.(多选)闭合电路的一部分导体在匀强磁场中做切割磁感线运动,如图所示,能正确表示感应电流I的方向、磁感应强度B的方向跟导体运动速度的方向关系的是()B、C正确。

3.(多选)如图所示,闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中,将它从匀强磁场中匀速拉出,以下各种说法中正确的是()A.向左拉出和向右拉出时,环中的感应电流方向相反B.向左或向右拉出时,环中感应电流方向都是沿顺时针方向的C.向左或向右拉出时,环中感应电流方向都是沿逆时针方向的D.圆环在达到磁场边界之前无感应电流,穿过闭合圆环的磁通量都要减少,根据楞次定律可知,感应电流的磁场要阻碍原磁通量的减少,感应电流的磁场方向与原磁场方向相同,应用安培定则可以判断出感应电流的方向是顺时针方向的,选项B正确,A、C错误;另外在圆环达到磁场边界之前,穿过圆环的磁通量不变,无感应电流,D正确。

4.某同学在探究感应电流产生的条件的实验中,将直流电源、滑动变阻器、线圈A(有铁芯)、线圈B、灵敏电流计及开关按图连接成电路。

在实验中,该同学发现开关闭合的瞬间,灵敏电流计的指针向左偏。

由此可以判断,在保持开关闭合的状态下()A.当线圈A拔出时,灵敏电流计的指针向左偏B.当线圈A中的铁芯拔出时,灵敏电流计的指针向右偏C.当滑动变阻器的滑片匀速滑动时,灵敏电流计的指针不偏转D.当滑动变阻器的滑片向N端滑动时,灵敏电流计的指针向右偏:开关闭合的瞬间,灵敏电流计的指针向左偏,则当磁通量增大时指针左偏;若磁通量减小时,则指针右偏;当线圈A拔出,或线圈A中的铁芯拔出时,磁通量均减小,因此电流计指针向右偏,故A错误,B正确;滑动变阻器的滑片匀速滑动,穿过线圈的磁通量发生变化,电流计指针要发生偏转,故C错误;当滑动变阻器的滑片向N端滑动时,电阻减小,则电流增大,导致磁通量增大,因此灵敏电流计的指针向左偏,故D错误。

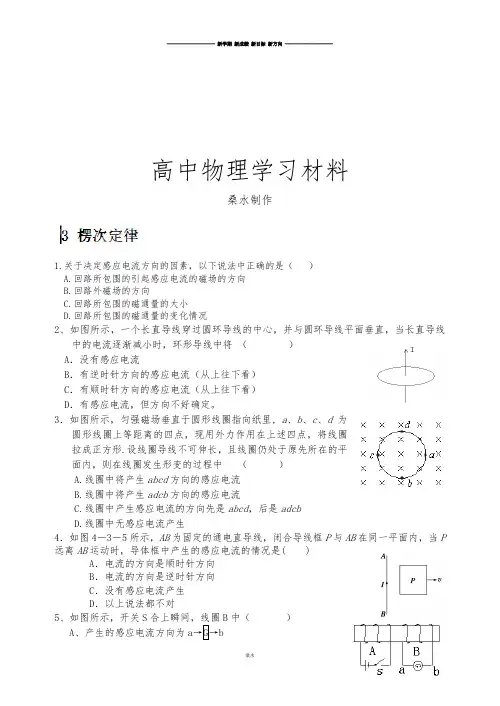

高中物理学习材料桑水制作1.关于决定感应电流方向的因素，以下说法中正确的是（）A.回路所包围的引起感应电流的磁场的方向B.回路外磁场的方向C.回路所包围的磁通量的大小D.回路所包围的磁通量的变化情况2、如图所示，一个长直导线穿过圆环导线的中心，并与圆环导线平面垂直，当长直导线中的电流逐渐减小时，环形导线中将（）A．没有感应电流B．有逆时针方向的感应电流（从上往下看）C．有顺时针方向的感应电流（从上往下看）D．有感应电流，但方向不好确定。

3．如图所示，匀强磁场垂直于圆形线圈指向纸里, a、b、c、d为圆形线圈上等距离的四点，现用外力作用在上述四点，将线圈拉成正方形.设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中（）A.线圈中将产生abcd方向的感应电流B.线圈中将产生adcb方向的感应电流C.线圈中产生感应电流的方向先是abcd，后是adcbD.线圈中无感应电流产生4．如图4－3－5所示，AB为固定的通电直导线，闭合导线框P与AB在同一平面内，当P 远离AB运动时，导体框中产生的感应电流的情况是( )A．电流的方向是顺时针方向B．电流的方向是逆时针方向C．没有感应电流产生D．以上说法都不对5、如图所示，开关S合上瞬间，线圈B中（）A、产生的感应电流方向为a→G→bB、产生的感应电流方向为b→G→aC、无感应电流产生D、无法确定感应电流的方向6.如图所示，有一固定的超导圆环，在其右端放一条形磁铁，此时圆环中无电流，当把磁铁向右方移走时，由于电磁感应，在超导圆环中产生了一定的电流.则以下判断中正确的是（）A.此电流方向如箭头所示，磁铁移走后，此电流继续维持B.此电流方向与箭头方向相反，磁铁移走后，此电流很快消失C.此电流方向如箭头所示，磁铁移走后，此电流很快消失D.此电流方向与箭头方向相反，磁铁移走后，此电流继续维持7．如图所示，一水平放置的矩形闭合线框abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，如图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ，在这个过程中，线圈中感应电流（）A.沿abcd流动B.沿dcba流动C.由Ⅰ到Ⅱ是沿abcd流动，由Ⅱ到Ⅲ是沿dcba流动D.由Ⅰ到Ⅱ是沿dcba流动，由Ⅱ到Ⅲ是沿abcd流动8.如图所示，由两条水平光滑导轨、一个电流表、一根导体棒AB构成一个闭合电路，整个装置处于一个垂直纸面向里的匀强磁场中，导体棒AB向右做切割磁感线运动，则（）A、可用右手定则判定导体棒AB中的感应电流方向B、不能用楞次定律判定导体棒AB中的感应电流方向C、导体棒AB中的感应电流方向是A→BD、导体棒AB中的感应电流方向是B→A9、分别用右手定则和楞次定律判定下图中直导体棒ab中的感应电流方向，标在图上。

第1讲电磁感应现象楞次定律一、单项选择题：在每一小题给出的四个选项中，只有一项为哪一项符合题目要求的。

1．如下列图，一水平放置的N匝矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现假设使矩形框以左边的一条边为轴转到竖直的虚线位置，如此此过程中磁通量的改变量的大小是( C )A．3－12BS B．3＋12NBSC．3＋12BS D．3－12NBS[解析] sin θ磁通量与匝数无关，Φ＝BS中，B与S必须垂直。

初态Φ1＝B cos θ·S，末态Φ2＝－B cos θ·S，磁通量的变化量大小ΔΦ＝|Φ2－Φ1|＝|BS(－cos 30°－sin30°)|＝3＋12BS，所以应选C项。

2．(2020·浙江诸暨模拟)有人设计了一种储能装置：在人的腰部固定一块永久磁铁，N 极向外；在手臂上固定一个金属线圈，线圈连接着充电电容器。

当手不停地前后摆动时，固定在手臂上的线圈能在一个摆动周期内，两次扫过别在腰部的磁铁，从而实现储能。

如下说法正确的答案是( D )A．该装置违反物理规律，不可能实现B．此装置会使手臂受到阻力而导致人走路变慢C．在手摆动的过程中，电容器极板的电性不变D．在手摆动的过程中，手臂受到的安培力方向交替变化[解析] D．在手摆动的过程中，线圈交替的进入或者离开磁场，使穿过线圈的磁通量发生变化，因而会产生感应电流，从而实现储能，该装置符合法拉第电磁感应定律，可能实现，选项A错误；此装置不会影响人走路的速度，选项B错误；在手摆动的过程中，感应电流的方向不断变化，如此电容器极板的电性不断改变。

选项C错误；在手摆动的过程中，感应电流的方向不断变化，手臂受到的安培力方向交替变化。

选项D正确。

3.如下列图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且与线圈相互绝缘。

当MN中电流突然减小时，线圈所受安培力的合力方向( B )A．向左B．向右C．垂直纸面向外D．垂直纸面向里[解析] 解法一：当MN中电流突然减小时，单匝矩形线圈abcd垂直纸面向里的磁通量减小，根据楞次定律，线圈abcd中产生的感应电流方向为顺时针方向，由左手定如此可知ab边与cd边所受安培力方向均向右，所以线圈所受安培力的合力方向向右，B正确。

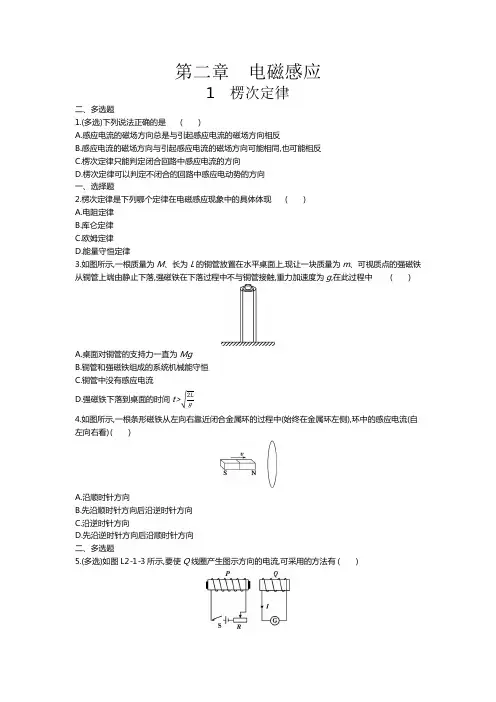

第二章电磁感应1楞次定律二、多选题1.(多选)下列说法正确的是()A.感应电流的磁场方向总是与引起感应电流的磁场方向相反B.感应电流的磁场方向与引起感应电流的磁场方向可能相同,也可能相反C.楞次定律只能判定闭合回路中感应电流的方向D.楞次定律可以判定不闭合的回路中感应电动势的方向一、选择题2.楞次定律是下列哪个定律在电磁感应现象中的具体体现()A.电阻定律B.库仑定律C.欧姆定律D.能量守恒定律3.如图所示,一根质量为M、长为L的铜管放置在水平桌面上,现让一块质量为m、可视质点的强磁铁从铜管上端由静止下落,强磁铁在下落过程中不与铜管接触,重力加速度为g,在此过程中()A.桌面对铜管的支持力一直为MgB.铜管和强磁铁组成的系统机械能守恒C.铜管中没有感应电流D.强磁铁下落到桌面的时间t>√2Lg4.如图所示,一根条形磁铁从左向右靠近闭合金属环的过程中(始终在金属环左侧),环中的感应电流(自左向右看) ()A.沿顺时针方向B.先沿顺时针方向后沿逆时针方向C.沿逆时针方向D.先沿逆时针方向后沿顺时针方向二、多选题5.(多选)如图L2-1-3所示,要使Q线圈产生图示方向的电流,可采用的方法有 ()A.闭合开关SB.闭合开关S后,把R的滑片向右移C.闭合开关S后,把P中的铁芯从左边抽出D.闭合开关S后,把Q靠近P一、选择题6.如图L2-1-4所示的匀强磁场中,有一直导线ab在一个导体框架上向左运动,那么ab导线中感应电流的方向(已知有感应电流)及ab导线所受安培力的方向分别是()A.电流由b向a,安培力向左B.电流由b向a,安培力向右C.电流由a向b,安培力向左D.电流由a向b,安培力向右7.如图所示,导线框abcd与通电直导线在同一平面内,直导线通有恒定电流并通过ad和bc的中点,当线框向右运动的瞬间,则()A.线框中有感应电流,且按顺时针方向B.线框中有感应电流,且按逆时针方向C.线框中有感应电流,但方向难以判断D.由于穿过线框的磁通量为零,所以线框中没有感应电流8.如图所示,匀强磁场垂直于圆形线圈指向纸里,a、b、c、d为圆形线圈上等距离的四点,现用外力作用在上述四点,将线圈拉成正方形.若线圈导线不可伸长,且线圈仍处于原先所在的平面内,则在线圈发生形变的过程中()A.线圈中将产生adcb方向的感应电流B.线圈中将产生abcd方向的感应电流C.线圈中产生感应电流的方向先是abcd,后是adcbD.线圈中无感应电流产生9.某磁场的磁感线如图所示,有一铜线圈自图中A处落至B处,在下落过程中,自上向下看,线圈中的感应电流方向是()A.始终顺时针B.始终逆时针C.先顺时针再逆时针D.先逆时针再顺时针三、解答题10.有一灵敏电流计(电流表),当电流从它的正接线柱流入时,指针向正接线柱一侧偏转.现把它与一个线圈串联,试就如图所示的各图指出:(1)图甲中灵敏电流计指针的偏转方向为(选填“偏向正极”或“偏向负极”).(2)图乙中磁铁下方的极性是(选填“N极”或“S极”).(3)图丙中磁铁的运动方向是(选填“向上”或“向下”).(4)图丁中线圈从上向下看的电流方向是(选填“顺时针”或“逆时针”).一、选择题11.电阻R、电容器C与一个线圈连成闭合回路,条形磁铁固定在线圈的正上方,N极朝下,如图所示.现使磁铁开始自由下落,在N极接近线圈上端的过程中,流过R的电流方向和电容器极板的带电情况是 ()A.从a到b,上极板带正电B.从a到b,下极板带正电C.从b到a,上极板带正电D.从b到a,下极板带正电12.如图所示,AOC是光滑的金属轨道,AO沿竖直方向,OC沿水平方向,PQ是一根立在轨道上的金属直杆,直杆从图示位置由静止开始在重力作用下运动,运动过程中Q端始终在OC上,空间存在着垂直于纸面向外的匀强磁场,则在PQ杆滑动的过程中,下列判断正确的是()A.感应电流的方向始终是P→QB.感应电流的方向先是P→Q,后是Q→PC.PQ受磁场力的方向垂直于杆向左D.PQ受磁场力的方向先垂直于杆向右,后垂直于杆向左13.MN、GH为光滑的水平平行金属导轨,ab、cd为跨在导轨上的两根金属杆,匀强磁场垂直于MN、GH所在的平面,如图所示.下列说法正确的是()A.若固定ab,使cd向右滑动,则abdc回路有电流,电流方向为a→b→d→cB.若ab、cd以相同的速度一起向右滑动,则abdc回路有电流,电流方向为c→d→b→aC.若ab向左、cd向右同时运动,则abdc回路中电流为0D.若ab、cd都向右运动,且两棒速度v cd>v ab,则abdc回路有电流,电流方向为c→d→b→a习题课:楞次定律的应用1.如图所示,老师做了一个物理小实验让学生观察:一轻质横杆两侧各固定一金属环,横杆可绕中心点自由转动,老师拿一条形磁铁插向其中一个小环,后又取出插向另一个小环,同学们看到的现象是()A.磁铁插向左环,横杆发生转动B.磁铁插向右环,横杆发生转动C.无论磁铁插向左环还是右环,横杆都不发生转动D.无论磁铁插向左环还是右环,横杆都发生转动2.磁铁在线圈中心上方开始运动时,线圈中产生如图所示方向的感应电流,则磁铁()A.向上运动B.向下运动C.向左运动D.向右运动3.如图所示,螺线管CD的导线绕法不明,当磁铁AB插入螺线管时,闭合电路中有图示方向的感应电流产生,下列关于螺线管磁场极性的判断正确的是()A.C端一定是N极B.D端一定是N极C.C端的极性一定与磁铁B端的极性相同D.C端的极性一定与磁铁B端的极性相反4.如图所示,一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方,直导线与圆环在同一竖直面内,当通电直导线中电流增大时,圆环的面积S和橡皮绳的长度l的变化情况是()A.S增大,l变长B.S减小,l变短C.S增大,l变短D.S减小,l变长5.如图所示,通电螺线管两侧各悬挂一个小铜环,铜环平面与螺线管截面平行,当开关S接通的瞬间,两铜环的运动情况是()A.同时被推开B.同时向螺线管靠拢C.一个被推开,一个被吸引,但因电源正、负极未知,无法具体判断D.同时被推开或同时向螺线管靠拢,但因电源正、负极未知,无法具体判断6.如图所示,用一根长为L、质量不计的细杆与一个上弧长为l0、下弧长为d0的金属线框的中点连接并悬挂于O点,悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直于纸面向里的匀强磁场,且d0≪L.现将线框拉开到如图所示位置,松手后让线框进入磁场,忽略空气阻力和摩擦.下列说法正确的是()A.金属线框进入磁场时,感应电流的方向为a→b→c→d→aB.金属线框离开磁场时,感应电流的方向为a→d→c→b→aC.金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等的D.金属线框最终将在有界磁场中做往复运动7.如图所示,ab 是一个可绕垂直于纸面的轴O 转动的闭合矩形导线框,当滑动变阻器R 的滑片自左向右滑动时,线框ab 的运动情况是( )A .保持静止不动B .逆时针转动C .顺时针转动D .发生转动,但电源极性不明,无法确定转动的方向8.如图甲所示,长直导线与闭合金属线框位于同一平面内,长直导线中的电流i 随时间t 的变化关系如图乙所示,在0~T 2时间内,直导线中电流方向向上,则在T 2~T 时间内,线框中感应电流的方向与线框所受安培力的方向分别是 ( )A .逆时针,向右B .逆时针,向左C .顺时针,向右D .顺时针,向左9.图甲为磁感应强度B 随时间t 的变化图像,磁场方向垂直于纸面,规定向里为正方向.在磁场中有一细金属圆环,圆环所在的平面位于纸面内,如图乙所示.令I 1、I 2、I 3分别表示Oa 、ab 、bc 段对应的感应电流,F 1、F 2、F 3分别表示Oa 、ab 、bc 段对应的金属环上很小一段导体受到的安培力.下列说法不正确的是 ( )A .I 1沿逆时针方向,I 2沿顺时针方向B .I 2沿顺时针方向,I 3沿顺时针方向C .F 1方向指向圆心,F 2方向指向圆心D .F 2方向背离圆心向外,F 3方向指向圆心10.某同学受楞次定律的启发,提出一个“电磁阻尼辅助升降货梯“设计方案:设计的示意图如图所示,货梯底座为电磁铁,货梯井管为四壁闭合的合金管.当货梯下行时,电磁铁通电(产生的磁极如图所示),货梯井管上的感应电流产生的磁场对货梯下行有阻碍作用,货梯便会缓缓下降,几乎不用牵引绳作用.当货梯下行时,关于货梯井管上的感应电流的方向(从上往下看),下列说法正确的是 ( )A.整个货梯井管上的感应电流均沿时针方向B.整个货梯井管上的感应电流均沿逆时针方向C.货梯底座以上的货梯井管上的感应电流沿逆时针方向,以下的货梯井管上的感应电流沿顺时针方向D.货梯底座以上的货梯井管上的感应电流沿顺时针方向,以下的货梯井管上的感应电流沿逆时针方向11.如图所示,A为水平放置的胶木圆盘,在其侧面均匀分布着负电荷,在A的正上方用绝缘丝线悬挂一个金属圆环B,使B的环面水平且与圆盘面平行,其轴线与胶木圆盘A的轴线OO'重合.现使胶木盘A 由静止开始绕其轴线OO'按箭头所示方向加速转动,则()A.金属环B的面积有扩大的趋势,丝线受到的拉力增大B.金属环B的面积有缩小的趋势,丝线的拉力减小C.金属环B的面积有扩大的趋势,丝线的拉力减小D.金属环B的面积有缩小的趋势,丝线受到的拉力增大二、多选题12.(多选)图是某电磁冲击钻的原理图,若突然发现钻头M向右运动,则可能是()A.开关S闭合瞬间B.开关S由闭合到断开的瞬间C.开关S已经是闭合的,滑动变阻器的滑片P向左迅速滑动D.开关S已经是闭合的,滑动变阻器的滑片P向右迅速滑动一、选择题13.如图所示,铁芯上绕有L1和L2两个线圈,铁芯左边挂一个轻小金属环,小磁针在导线AB的正下方,则当开关S闭合时()A.小金属环仍保持静止B.小金属环将向右运动C.小磁针仍保持静止D.从上往下看,小磁针顺时针转动答案1.BD【解析】本题的关键是理解楞次定律,感应电流的磁场总是阻碍引起感应电流的磁通量的变化.如果是因磁通量的减小而引起的感应电流,则感应电流的磁场方向与引起感应电流的磁场方向相同,阻碍磁通量的减小,如果是因磁通量的增大而引起的感应电流,则感应电流的磁场方向与引起感应电流的磁场方向相反,阻碍磁通量的增大,故A错误,B正确;楞次定律既可以判定闭合回路中感应电流的方向,还可以判定不闭合回路中感应电动势的方向,C错误,D正确.2.D【解析】楞次定律中的“阻碍”作用,是能量守恒定律在电磁感应现象中的具体体现,在克服这种“阻碍”的过程中,其他形式的能转化为电能,选项D正确.3.D【解析】强磁铁通过铜管时,导致穿过铜管的磁通量发生变化,从而产生感应电流,故C错误;磁铁在铜管中运动的过程中,虽不计空气阻力, 但在过程中出现安培力做功,产生内能,所以系统机械能不守恒,故B错误;由于铜管对磁铁有向上的阻力,由牛顿第三定律可知,磁铁对铜管有向下的力,则桌面对铜管的支持力F>Mg,故A错误;因铜管对磁铁有阻力,所以磁铁运动的时间与自由落体运动相比会变长,即有t>√2L,故D正确.g4.C【解析】条形磁铁从左向右靠近闭合金属环的过程中,向右的磁通量一直增大,根据楞次定律,环中的感应电流(自左向右看)为逆时针方向,C正确.5.AD【解析】闭合开关S,线圈P在Q所在处产生向右的磁场,导致穿过线圈Q的磁通量增大,由楞次定律可知,线圈Q产生图示方向的电流,以阻碍磁通量的增大,故A正确.闭合开关S后,把R的滑片向右移,电流变小,导致穿过线圈Q的磁通量减小,为阻碍磁通量减小,线圈Q产生与图示方向相反的感应电流,故B错误.闭合开关S后,把铁芯从左边抽出,使得磁场减弱,导致穿过线圈Q的磁通量减小,为阻碍磁通量减小,线圈Q产生与图示方向相反的感应电流,故C错误.闭合开关S后,把Q靠近P,导致穿过线圈Q的磁通量增大,由楞次定律可判断,线圈Q产生图示方向的电流,以阻碍磁通量的增大,故D正确.6.D【解析】由右手定则可知,导线运动时产生的感应电流沿导线由a向b,根据左手定则可知,安培力的方向向右.7.B【解析】此题可用两种方法求解,借此感受右手定则和楞次定律分别在哪种情况下更便捷.方法一:首先由安培定则判断通电直导线周围的磁场方向(如图所示),因ab向右做切割磁感线运动,由右手定则判断感应电流方向为a→b,同理可判断cd中的感应电流方向为c→d,ad、bc两边不切割磁感线,所以整个线框中的感应电流是沿逆时针方向的.方法二:首先由安培定则判断通电直导线周围的磁场方向(如图所示),由对称性可知,合磁通量Φ=0;其次当导线框向右运动时,穿过线框的磁通量增大(方向垂直于纸面向里),由楞次定律可知,感应电流的磁场方向垂直于纸面向外,最后由安培定则判断感应电流为逆时针方向,故选项B正确.8.B【解析】将线圈拉成正方形,其面积减小,穿过线圈的磁通量减小,由楞次定律可判断,线圈中产生顺时针方向的感应电流,选项B正确.9.C【解析】自A处落至O处时,穿过线圈的磁通量增大,由楞次定律知,线圈中感应电流方向为顺时针,自O处落至B处时,穿过线圈的磁通量减少,由楞次定律知,线圈中感应电流方向为逆时针,C项正确.10.(1)偏向正极(2)S极(3)向上(4)顺时针【解析】(1)磁铁向下运动,穿过线圈的磁通量增加,原磁场方向向下,根据楞次定律,感应电流方向俯视为逆时针,从正接线柱流入电流计,指针偏向正极.(2)由图可知,电流从负接线柱流入电流计,根据安培定则可知,感应电流的磁场方向向下,因磁通量增大,根据楞次定律可知,磁铁下方为S极.(3)原磁场方向向下,电流从负接线柱流入电流计,根据安培定则可知,感应电流的磁场方向向下,根据楞次定律可知,磁通量减小,磁铁向上运动.(4)磁铁向下运动,穿过线圈的磁通量增大,原磁场方向向上,根据楞次定律可知,感应电流方向俯视为顺时针.11.D【解析】在N极接近线圈上端的过程中,穿过线圈的磁通量向下增大,则感应电流的磁场方向向上,由安培定则可判定,通过R的电流由b到a,电容器下极板带正电.12.B【解析】在PQ杆滑动的过程中,杆与导轨所围成的三角形面积先增大后减小,三角形POQ内的磁通量先增大后减小,由楞次定律可判断,感应电流的方向先是P→Q,后是Q→P,B正确,A错误.由PQ 中电流方向及左手定则可判断,PQ受磁场力的方向先垂直于杆向左,后垂直于杆向右,C、D错误. 13.D【解析】若固定ab,使cd向右滑动,由右手定则知,应产生顺时针方向的电流,故A错误.若ab、cd同向运动且速度大小相同,则ab、cd所围的面积不变,磁通量不变,不产生感应电流,故B错误.若ab 向左、cd向右同时运动,则abdc中有顺时针方向的电流,故C错误.若ab、cd都向右运动,且v cd>v ab,则ab、cd所围的面积发生变化,磁通量也发生变化,由楞次定律可判断出回路中产生方向为c→d→b →a的电流,故D正确.习题课:楞次定律的应用1.B【解析】左环没有闭合,在磁铁插入过程中,不产生感应电流,横杆不发生转动;右环是闭合的,在磁铁插入过程中,产生感应电流,横杆将发生转动.2.B【解析】从图中看,产生感应电流的线圈可以等效为一个N极在上的条形磁铁,根据楞次定律的推论“来拒去留”可知,选项B正确.3.C【解析】由“来拒去留”法可知,磁铁与螺线管之间产生相斥的作用,即螺线管的C端一定与磁铁的B端极性相同,与螺线管导线的绕法无关,但因为磁铁A、B两端的极性不明,所以螺线管C、D两端的极性也不能确定,A、B、D错误,C正确.4.D【解析】当通电直导线中电流增大时,穿过金属圆环的磁通量增大,金属圆环中产生感应电流.根据楞次定律可知,感应电流要阻碍磁通量的增大,一是用缩小面积的方式进行阻碍,二是用远离直导线的方式进行阻碍,故D正确.5.A【解析】当开关S接通瞬间,穿过小铜环的磁通量从无到有,根据楞次定律,感应电流的磁场要阻碍磁通量的增加,则两环将向两侧运动,故A正确.6.D【解析】金属线框进入磁场时,由于电磁感应,产生感应电流,根据楞次定律可判断,电流的方向为a→d→c→b→a,故A错误.金属线框离开磁场时,由于电磁感应,产生感应电流,根据楞次定律可判断,电流的方向为a→b→c→d→a,故B错误.根据能量守恒定律,线框每次经过磁场边界时都会消耗机械能,故金属线框dc边进入磁场与ab边离开磁场的速度大小不相等,如此往复摆动,最终金属线框在有界磁场内做往复运动,故C错误,D正确.7.C【解析】根据电路图,线框ab所处位置的磁场是水平方向的,当滑动变阻器的滑片向右滑动时,电路中电阻增大,电流减小,则穿过闭合导线框ab的磁通量将减小.Φ=BS sin θ,θ为线框平面与磁场方向的夹角,根据楞次定律,感应电流的磁场将阻碍原来磁场的变化,即线框ab只有顺时针旋转使θ角增大,才能使穿过线框的磁通量增大,故C正确.~T时间内,直导线中的电流方向向下且增大,穿过线框的磁通量垂直于纸面向外且8.C【解析】在T2增大,由楞次定律知,感应电流方向为顺时针,由左手定则可知,线框所受安培力向右,故C正确.9.C【解析】由图像可知,在Oa段,磁场垂直于纸面向里,穿过圆环的磁通量增大,由楞次定律可知,感应电流I1沿逆时针方向,在ab段,磁场向里,穿过圆环的磁通量减小,由楞次定律可知,感应电流I2沿顺时针方向,故A正确;由图像可知,在bc段,磁场向外,磁通量增大,由楞次定律可知,感应电流I3沿顺时针方向,故B正确;由左手定则可知,在Oa段,电流受到的安培力F1方向指向圆心,在ab段,安培力F2方向背离圆心向外,故C错误;在bc段,安培力F3方向指向圆心,故D正确.10.C【解析】当货梯下行时,电磁铁远离货梯底座以上的货梯井管,该处磁通量减小,根据楞次定律可以判断此处的感应电流产生的磁场与电磁铁的磁场方向相同,根据右手螺旋定则可知此处的感应电流方向从上往下看为逆时针;而电磁铁靠近货梯底座以下的货梯井管,该处磁通量增大,根据楞次定律可以判断此处的感应电流产生的磁场与电磁铁的磁场方向相反,根据右手螺旋定则可知此处的感应电流方向从上往下看为顺时针,选项C正确.11.B【解析】胶木盘A由静止开始绕其轴线OO'按箭头所示方向加速转动,形成增大的环形电流,根据右手螺旋定则知,通过金属环B的磁通量向下且增大,根据楞次定律,可知金属环的面积有缩小的趋势,且金属环有向上的运动趋势,所以丝线的拉力减小,故B正确.12.AC【解析】当开关突然闭合时,左侧线圈中有了电流,产生磁场,而对于右侧线圈来说,磁通量增大,产生感应电流,使钻头M向右运动,故A正确;当开关S已经闭合时,只有左侧线圈电流增大才会导致钻头M向右运动,故C正确.13.D【解析】当开关S闭合时,线圈中L1通电,由右手螺旋定则可知线圈L1中产生的磁场方向向右,穿过小金属环的磁通量向右增大,由楞次定律可知小金属环中产生的电流方向与线圈L1中的电流方向相反,故小金属环向左运动,选项A、B错误;穿过线圈L2的磁通量向右增大,由楞次定律可知线圈L2中产生的感应电流方向与线圈L1中的电流方向相反,则导线AB中的电流方向由B指向A,所以小磁针的N极指向纸外,S极指向纸内,从上往下看小磁针顺时针转动,故C错误,D正确.。

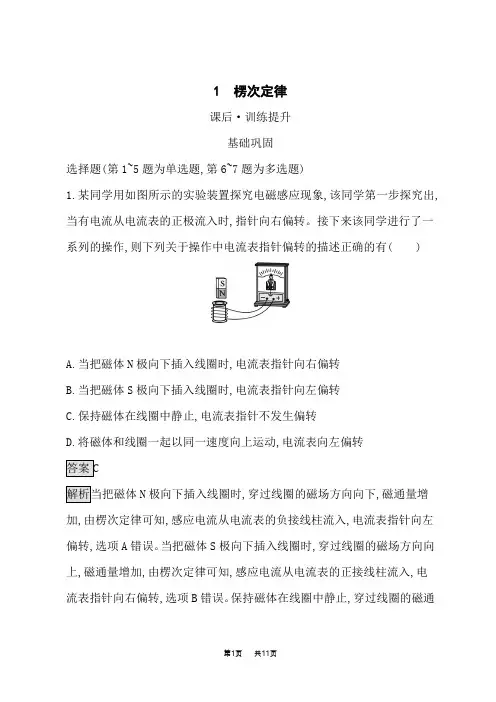

1 楞次定律课后·训练提升基础巩固选择题(第1~5题为单选题,第6~7题为多选题)1.某同学用如图所示的实验装置探究电磁感应现象,该同学第一步探究出,当有电流从电流表的正极流入时,指针向右偏转。

接下来该同学进行了一系列的操作,则下列关于操作中电流表指针偏转的描述正确的有( )A.当把磁体N极向下插入线圈时,电流表指针向右偏转B.当把磁体S极向下插入线圈时,电流表指针向左偏转C.保持磁体在线圈中静止,电流表指针不发生偏转D.将磁体和线圈一起以同一速度向上运动,电流表向左偏转N极向下插入线圈时,穿过线圈的磁场方向向下,磁通量增加,由楞次定律可知,感应电流从电流表的负接线柱流入,电流表指针向左偏转,选项A错误。

当把磁体S极向下插入线圈时,穿过线圈的磁场方向向上,磁通量增加,由楞次定律可知,感应电流从电流表的正接线柱流入,电流表指针向右偏转,选项B错误。

保持磁体在线圈中静止,穿过线圈的磁通量不变,不产生感应电流,电流表指针不发生偏转,选项C正确。

将磁体和线圈一起以同一速度向上运动,穿过线圈的磁通量不变,不产生感应电流,电流表指针不偏转,选项D错误。

2.如图所示,竖直向下的匀强磁场中,有一个带铜轴的铜盘,用铜刷把盘边缘和轴连接,外接一电流表,当铜盘按图示匀速转动,则( )A.电流表中有a→b的电流B.电流表中有b→a的电流C.盘面磁通量不变,不产生感应电流D.有从盘中心向盘边缘的电流,由右手定则可判定选项B正确。

3.如图所示,闭合金属圆环沿垂直于磁场方向放置在匀强磁场中,将它从匀强磁场中匀速拉出,以下各种说法正确的是( )A.向左拉出和向右拉出时,环中感应电流方向相反B.向左或向右拉出时,环中感应电流方向都是沿顺时针方向C.向左或向右拉出时,环中感应电流方向都是沿逆时针方向D.将圆环拉出磁场过程中,环全部处在磁场中运动时,也有感应电流产生,穿过圆环的磁通量都减小,根据楞次定律判断可知,圆环中感应电流的方向都是沿顺时针方向,选项B正确,A、C错误。
