2015-2018年河南省对口升学机电与机制类机械制图试卷

河南省2015年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题卷一、选择题（机械设备控制技术1­20；每小题 2 分，共80分。

1．主令电器中按钮开关的文字符号是A．SB B．SA C．SQ D．QS2．不属于熔断器的技术参数。

A．额定电压 B．熔体额定电流C．极限分断电流 D．吸持功率3．常用低压控制电器不包括A．接触器 B．继电器 C．主令电器 D．自动开关4．通电延时时间继电器，它的延时触点动作情况是A．吸引线圈通电时触点瞬时动作，线圈断电时触点延时动作B．吸引线圈通电时触点不动作，线圈断电时触点延时动作C．吸引线圈通电时触点延时动作，线圈断电时触点不动作D．吸引线圈通电时触点延时动作，线圈断电时触点瞬时动作5．交流接触器中往往较脆，拆卸时应注意不要碰碎。

A．电磁机构 B．灭弧罩 C．绝缘电阻 D．触点系统6．不能用作短路保护。

A．断路器 B．熔断器 C．热继电器 D．自动开关7．电磁式电压继电器线圈应与负载，反应负载的值。

A．串联电压 B．串联电流 C．并联电压 D．并联电流8．动合触点、动断触点是多地控制的原则。

A．并联并联 B．串联并联 C．并联串联 D．串联串联9．CPM1A 中，用于驱动继电器线圈的指令是A．LD B．OR C．OUT D．AND10．CPM1A 中，若延时3s，则TIM的设定值为A．300 B．30 C．3 D．0.311．位移寄存器的编程必须按的顺序进行。

A．数据输入、脉冲输入、复位输入、SFTB．数据输入、复位输入、脉冲输入、SFTC．复位输入、数据输入、脉冲输入、SFTD．脉冲输入、SFT、复位输入、数据输入12．CPM1A­10的输入通道中，实际能作为输入继电器的有A．10个 B．6个 C．4个 D．0个13．PLC的工作方式是A．等待的方式 B．并行的方式C．循环扫描的方式 D．中断方式14．液体在管路中流动，假设该液体不可压缩，并忽略管路的压力损失，管路中截面1的面积为A 1 ，截面2的面积为A 2 ，且A 1 >A 2 ，液体通过这两个截面的平均流速分别为v 1和v 2 （A 1 ,A 2 ,v 1 ,v 2均大于零），则 v 1和v 2之间的关系为A．v 1 ＞v 2 B．v 1 ＜v 2 C．v 1 ＝v 2 D．v 1 ≤v 215．液压传动的工作原理是先将转化为液体的液压能，再由液体的液压能转化为做功。

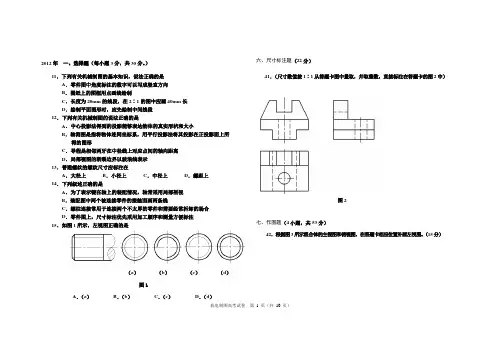

2012年一、选择题（每小题3分，共30分。

）11．下列有关机械制图的基本知识，说法正确的是A．零件图中角度标注的数字可以写成竖直方向B．图纸上的图框用点画线绘制C．长度为20mm的线段，在2︰1的图中应画40mm长D．绘制平面图形时，应先绘制中间线段12．下列有关机械制图的说法正确的是A．中心投影法得到的投影能够表达物体的真实形状和大小B．轴测图是指将物体连同坐标系，用平行投影法将其投影在正投影面上所得的图形C．导程是相邻两牙在中径线上对应点间的轴向距离D．局部视图的断裂边界以波浪线表示13．普通螺纹的螺纹尺寸应标注在A．大径上B．小径上C．中径上D．螺距上14．下列叙述正确的是A．为了表示键在轴上的装配情况，轴常采用局部剖视B．装配图中两个被连接零件的接触面画两条线C．螺柱连接常用于连接两个不太厚的零件和需要经常拆卸的场合D．零件图上，尺寸标注优先采用加工顺序和测量方便标注15．如图1所示，左视图正确的是（a）（b）（c）（d）图1A．（a）B．（b）C．（c）D．（d）六、尺寸标注题（22分）41．（尺寸数值按1︰1从答题卡图中量取，并取整数，直接标注在答题卡的图2中）图2七、作图题（4小题，共53分）42．根据图3所示组合体的主视图和俯视图，在答题卡相应位置补画左视图。

（15分）机电制图高考试卷第1 页（共10 页）图343．根据图4所示图形，在答题卡上补画视图中所缺的图线。

（10分）图444．根据图5所示主视图和俯视图，在答题卡上指定位置画出全剖的主视图。

（20分）机电制图高考试卷第2 页（共10 页）图545．根据图6所示，在答题卡上图示位置用近似画法添加螺栓连接图。

（8分）图6八、看图题（30分）46．读图7所示零件图，回答下列问题，将答案写在答题卡对应的横线上。

（1）主视图采用剖切方法，肋板采用表达。

（2）该零件的主要尺寸基准为:长宽,高。

（3）h612M 意义是。

（4）该零件表面粗糙度值最小的是。

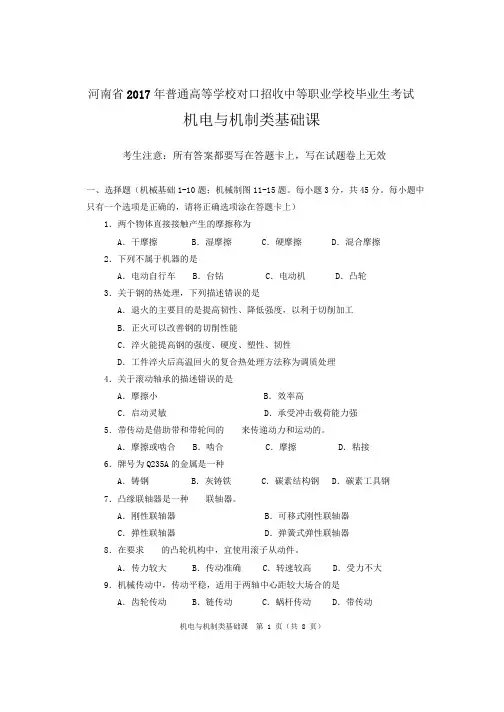

河南省2017年普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（机械基础1-10题；机械制图11-15题。

每小题3分，共45分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．两个物体直接接触产生的摩擦称为A．干摩擦B．湿摩擦C．硬摩擦D．混合摩擦2．下列不属于机器的是A．电动自行车B．台钻C．电动机D．凸轮3．关于钢的热处理，下列描述错误的是A．退火的主要目的是提高韧性、降低强度，以利于切削加工B．正火可以改善钢的切削性能C．淬火能提高钢的强度、硬度、塑性、韧性D．工件淬火后高温回火的复合热处理方法称为调质处理4．关于滚动轴承的描述错误的是A．摩擦小B．效率高C．启动灵敏D．承受冲击载荷能力强5．带传动是借助带和带轮间的来传递动力和运动的。

A．摩擦或啮合B．啮合C．摩擦D．粘接6．牌号为Q235A的金属是一种A．铸钢B．灰铸铁C．碳素结构钢D．碳素工具钢7．凸缘联轴器是一种联轴器。

A．刚性联轴器B．可移式刚性联轴器C．弹性联轴器D．弹簧式弹性联轴器8．在要求的凸轮机构中，宜使用滚子从动件。

A．传力较大B．传动准确C．转速较高D．受力不大9．机械传动中，传动平稳，适用于两轴中心距较大场合的是A．齿轮传动B．链传动C．蜗杆传动D．带传动机电与机制类基础课第 1 页（共 8 页）10．对花键的描述错误的是A．定心精度高C．承载能力强11．如图1所示，铅垂线的投影是B．导向性差D．能传递较大转矩A．（a）B．（b）图1C．（c）D．（d）12．如图2所示，正确的左视图是A．（a）B．（b）图2C．（c）D．（d）13．如图3所示，正确的断面图是A．（a）B．（b）图3C．（c）D．（d）机电与机制类基础课第 2 页（共 8 页）14．关于比例说法正确的是A．1∶2是放大比例B．尺寸标注是实际大小与图形的比例无关C．画图时尽量采用放大比例D．尺寸标注与图形的比例紧密相关15．装配图的特殊画法不包括A．拆卸画法B．夸大画法C．缩小画法D．假想画法二、判断题（机械基础16-30题。

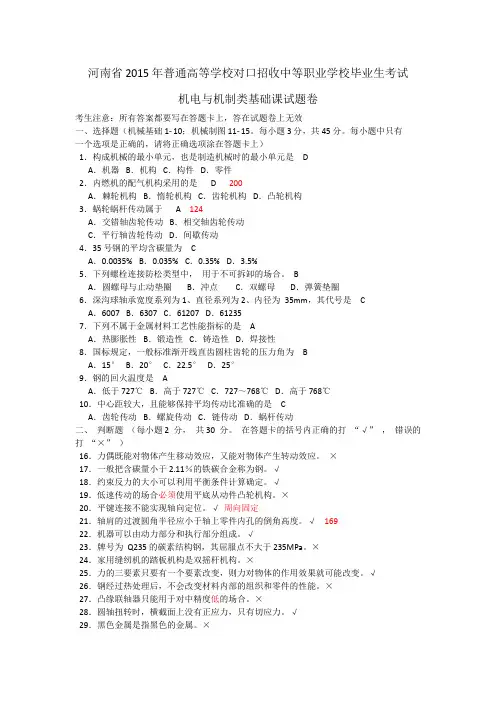

河南省2015年普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试题卷考生注意：所有答案都要写在答题卡上，答在试题卷上无效一、选择题（机械基础1­10；机械制图11­15。

每小题3分，共45分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．构成机械的最小单元，也是制造机械时的最小单元是DA．机器B．机构C．构件D．零件2．内燃机的配气机构采用的是 D 200A．棘轮机构B．惰轮机构C．齿轮机构D．凸轮机构3．蜗轮蜗杆传动属于 A 124A．交错轴齿轮传动B．相交轴齿轮传动C．平行轴齿轮传动D．间歇传动4．35号钢的平均含碳量为CA．0.0035%B．0.035%C．0.35%D．3.5%5．下列螺栓连接防松类型中，用于不可拆卸的场合。

BA．圆螺母与止动垫圈B．冲点C．双螺母D．弹簧垫圈6．深沟球轴承宽度系列为1、直径系列为2、内径为35mm，其代号是CA．6007B．6307C．61207D．612357．下列不属于金属材料工艺性能指标的是AA．热膨胀性B．锻造性C．铸造性D．焊接性8．国标规定，一般标准渐开线直齿圆柱齿轮的压力角为BA．15°B．20°C．22.5°D．25°9．钢的回火温度是AA．低于727℃B．高于727℃C．727～768℃D．高于768℃10．中心距较大，且能够保持平均传动比准确的是CA．齿轮传动B．螺旋传动C．链传动D．蜗杆传动二、判断题（每小题2 分，共30 分。

在答题卡的括号内正确的打“√”，错误的打“×”）16．力偶既能对物体产生移动效应，又能对物体产生转动效应。

×17．一般把含碳量小于2.11％的铁碳合金称为钢。

√18．约束反力的大小可以利用平衡条件计算确定。

√19．低速传动的场合必须使用平底从动件凸轮机构。

×20．平键连接不能实现轴向定位。

√周向固定21．轴肩的过渡圆角半径应小于轴上零件内孔的倒角高度。

河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试卷机械基础（130分）一、填空题（每空2分，共24分）1．机械是 与 的总称。

2．低副分为 和 。

3．根据键在键联接中的松紧状态，键联接分为 和 。

4．按轮系运动时轴线是否都相对固定，轮系可分为 和 两大类。

5．滚动轴承一般由 、 、 和 四部分组成。

二、选择题（每小题3分，共18分。

每小题中只有一个选项是正确的，请将正确选项的序号填在题后的括号内）6．内燃机的配气机构采用的是 机构。

（ ） A ．棘轮机构 B ．槽轮机构 C ．齿轮机构 D ．凸轮机构 7．车床光轴与溜板箱的键联接是 （ ） A ．普通平键联接 B ．导向平键联接 C ．滑键联接 D ．花键联接8．同一轴上的键槽，应尽量使其槽宽相同，这样做是为了 （ ） A ．减少应力集中 B ．减少刀具品种C ．使轴的结构对称D ．便于在轴上安装零件9．当工作载荷小，转速较高，旋转精度要求较高时宜选用 （ ） A ．球轴承 B ．滚子轴承 C ．滚针轴承 D ．滑动轴承 10．当被联接的两轴要求相交，有一定夹角时，应选用 （ ） A ．凸缘联轴器 B ．弹性联轴器C ．可移式刚性联轴器D ．十字头式联轴器11．齿轮轮齿渐开线的形状取决于 （ ） A ．齿轮模数 B ．基圆半径 C ．压力角 D ．加工方法三、判断题（每小题2分，共14分。

正确的，在题后括号内打“√”，错误的打“×”）12．机构能代替人们的劳动，完成有用的机械功或能量转换。

（ ） 13．螺旋传动的特点之一是传动效率低。

（ ） 14．设计凸轮的轮廓曲线形状主要是根据强度要求。

（ ） 15．安装新V 带时所用预紧力可以比安装旧V 带所用预紧力稍小。

（ ） 16．渐开线齿轮只有按照标准中心距安装才能保证传动比是常数。

（ ） 17．在实际应用中，齿轮齿数不能小于17。

（ ） 18．轮系的传动比等于首尾两轮的转速之比。

2008 年河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试卷一、选择题（每小题3 分，共30 分。

每小题中只有一个选项是正确的，请将正确选项的序号填在题后的括号内）1．下列属于机构的是（）A．机床B．纺织机C．千斤顶D．拖拉机2．下列哪种螺纹常用于联接螺纹使用（）A．三角形螺纹B．梯形螺纹C．锯齿形螺纹D．矩形螺纹3．机床的主轴是机器的部分。

（）A．原动机B．执行C．传动D．自动控制4.对于铰链四杆机构，当满足杆长之和的条件时，若取为机架，将得到曲柄摇杆机构。

（）A．最短杆B．与最短杆相对的构件C．最长杆D．与最短杆相邻的构件5．金属材料抵抗比它更硬的物体压入其表面的能力是（）A．强度B．韧性C．塑性D．硬度6．普通平键联接的用途是使轴与轮毂之间（）A．沿轴向固定并传递轴向力B．沿周向固定并传递转矩C．沿轴向可相对滑动起导向作用D．既沿轴向固定又沿周向固定7．普通钢、优质钢和高级优质钢是按进行区分的。

（）A．含碳量B．力学性能的高低C．杂质S、P 含量的多少D．杂质Mn、Si 含量的多少8．液压系统的执行元件是（）A．电动机B．液压泵C．液压缸D．液压阀9．带传动主要是依靠来传递运动和动力的。

（）A．带与带轮接触面间的正压力B．带的紧边拉力C．带与带轮接触面间的摩擦力D．带的预紧力10．如果刚体受力处于平衡状态，则下面描述正确的是（）A．合力为0 且合力矩为0 B．合力为0 而合力矩可以不为0C．合力不为0 但合力矩可以为0 D．合力与合力矩均可以不为0二、判断题（每小题2 分，共20 分。

正确的，在题后括号内打“√ ”，错误的打“×”）11.构件是运动单元，零件是制造单元。

（）12.金属抵抗冲击载荷而不破坏的能力称为疲劳强度。

（）13.碳素结构钢用于制造刃具、量具和模具。

（）14.硫是碳钢中的有益元素，它能使钢的热脆性降低。

（）15.力偶对物体的转动效果与力矩对物体的转动效果相同。

河南省2018 年普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课考生注意：所有答案都要写在答题卡上，写在试题卷上无效11--15 题。

每小题3 分，共45 分。

每小题中一、选择题（机械基础1-10 题；机械制图11只有一个选项是正确的，请将正确选项涂在答题卡上）1．机器的____部分的作用是把其他形式的能量转变成机械能。

A．原动机B．执行C．传动D．操纵和控制A2．下列不属于机器的是DA．汽车B．车床C．飞机D．千斤顶3．普通钢、优质钢和高级优质钢区分的依据是CA．含碳量B．力学性能的高低C．杂质S、P 含量的多少D．杂质Mn、Si 含量的多少4．在各种类型轴承中，不能承受轴向载荷的是DA．调心球轴承B．深沟球轴承C．圆锥滚子轴承D．圆柱滚子轴承5．下列机械传动中，能实现较大距离两轴间的传动且传动比不准确的为C A．齿轮传动B．链传动C．平带传动D．同步齿形带传动6．反映金属材料塑性的两个指标一般是指DA．屈服点和比例极限B．弹性极限和屈服点C．强度极限和断口收缩率D．伸长率和断面收缩率7．CA6140 普通车床带轮轴采用可保证电动机连续转动时主轴频繁启动。

A A．摩擦片离合器B．牙嵌式离合器C．安全离合器D．超越离合器8．在提升机中为了防止倒转，可以采用机构。

AA．棘轮B．槽轮C．曲柄滑块D．齿轮9．凸轮机构中，只适用于受力不大的低速场合且极易磨损的是AA．尖顶从动件B．滚子从动件C．平底从动件D．球面底从动件10．带锥度的轴端与轮毂的键连接宜选用DA．平键B．花键C．楔键D．半圆键16--30 题。

每小题2 分，共30 分。

每小题A 选项代表正确，B 二、判断题（机械基础16选项代表错误，请将正确选项涂在答题卡上）16．T21A 表示此碳素工具钢为普通碳钢。

B17．金属材料随着温度变化而膨胀、收缩的特性称为热膨胀性，用线胀系数表示。

A 18．疲劳极限是指金属材料在无限多次交变作用下而不被破坏的最大应力。

2007年河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试卷机械基础（130分）一、填空题（每空2分，共24分）1．机械是与的总称。

2．低副分为和。

3．根据键在键联接中的松紧状态，键联接分为和。

4．按轮系运动时轴线是否都相对固定，轮系可分为和两大类。

5．滚动轴承一般由、、和四部分组成。

二、选择题（每小题3分，共18分。

每小题中只有一个选项是正确的，请将正确选项的序号填在题后的括号内）6．内燃机的配气机构采用的是机构。

（）A．棘轮机构B．槽轮机构C．齿轮机构D．凸轮机构7．车床光轴与溜板箱的键联接是（）A．普通平键联接B．导向平键联接C．滑键联接D．花键联接8．同一轴上的键槽，应尽量使其槽宽相同，这样做是为了（）A．减少应力集中B．减少刀具品种C．使轴的结构对称D．便于在轴上安装零件9．当工作载荷小，转速较高，旋转精度要求较高时宜选用（）A．球轴承B．滚子轴承C．滚针轴承D．滑动轴承10．当被联接的两轴要求相交，有一定夹角时，应选用（）A．凸缘联轴器B．弹性联轴器C．可移式刚性联轴器D．十字头式联轴器11．齿轮轮齿渐开线的形状取决于（）A．齿轮模数B．基圆半径C．压力角D．加工方法三、判断题（每小题2分，共14分。

正确的，在题后括号内打“√”，错误的打“×”）12．机构能代替人们的劳动，完成有用的机械功或能量转换。

（）13．螺旋传动的特点之一是传动效率低。

（）14．设计凸轮的轮廓曲线形状主要是根据强度要求。

（）15．安装新V带时所用预紧力可以比安装旧V带所用预紧力稍小。

（）16．渐开线齿轮只有按照标准中心距安装才能保证传动比是常数。

（）17．在实际应用中，齿轮齿数不能小于17。

（）18．轮系的传动比等于首尾两轮的转速之比。

（）四、名词解释题（每小题3分，共9分）19．运动副20．低副21．高副五、按要求完成下列各题：（3小题，共29分）22．试计算右侧机构的自由度。

（7分）23．试列举轴上零件的周向固定方式。

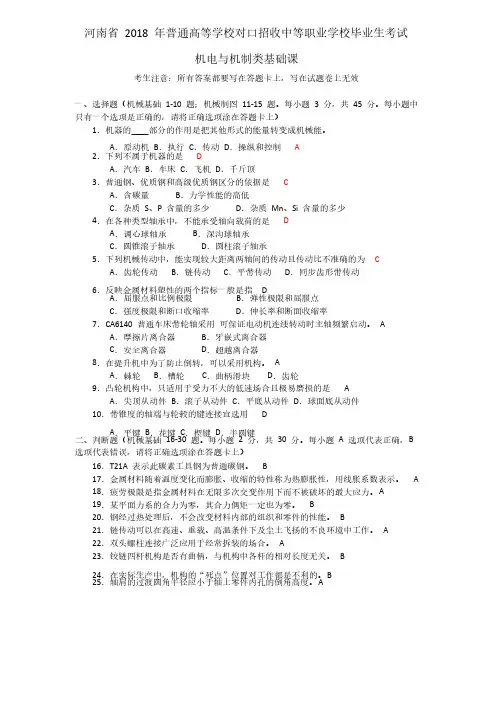

河南省2018 年普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（机械基础1-10 题；机械制图11-15 题。

每小题3 分，共45 分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．机器的____部分的作用是把其他形式的能量转变成机械能。

A．原动机B．执行C．传动D．操纵和控制A2．下列不属于机器的是DA．汽车B．车床C．飞机D．千斤顶3．普通钢、优质钢和高级优质钢区分的依据是CA．含碳量B．力学性能的高低C．杂质S、P 含量的多少D．杂质Mn、Si 含量的多少4．在各种类型轴承中，不能承受轴向载荷的是DA．调心球轴承B．深沟球轴承C．圆锥滚子轴承D．圆柱滚子轴承5．下列机械传动中，能实现较大距离两轴间的传动且传动比不准确的为C A．齿轮传动B．链传动C．平带传动D．同步齿形带传动6．反映金属材料塑性的两个指标一般是指DA．屈服点和比例极限B．弹性极限和屈服点C．强度极限和断口收缩率D．伸长率和断面收缩率7．CA6140 普通车床带轮轴采用可保证电动机连续转动时主轴频繁启动。

A A．摩擦片离合器B．牙嵌式离合器C．安全离合器D．超越离合器8．在提升机中为了防止倒转，可以采用机构。

AA．棘轮B．槽轮C．曲柄滑块D．齿轮9．凸轮机构中，只适用于受力不大的低速场合且极易磨损的是AA．尖顶从动件B．滚子从动件C．平底从动件D．球面底从动件10．带锥度的轴端与轮毂的键连接宜选用DA．平键B．花键C．楔键D．半圆键二、判断题（机械基础16-30 题。

每小题2 分，共30 分。

每小题A 选项代表正确，B 选项代表错误，请将正确选项涂在答题卡上）16．T21A 表示此碳素工具钢为普通碳钢。

B17．金属材料随着温度变化而膨胀、收缩的特性称为热膨胀性，用线胀系数表示。

A 18．疲劳极限是指金属材料在无限多次交变作用下而不被破坏的最大应力。

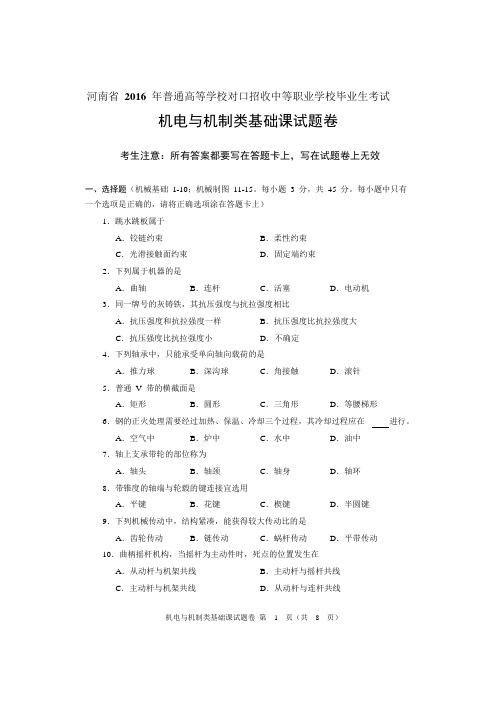

河南省2016 年普通高等学校对口招收中等职业学校毕业生考试机电与机制类基础课试题卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（机械基础1-10；机械制图11-15。

每小题 3 分，共45 分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．跳水跳板属于A．铰链约束C．光滑接触面约束2．下列属于机器的是B．柔性约束D．固定端约束A．曲轴B．连杆C．活塞D．电动机3．同一牌号的灰铸铁，其抗压强度与抗拉强度相比A．抗压强度和抗拉强度一样C．抗压强度比抗拉强度小B．抗压强度比抗拉强度大D．不确定4．下列轴承中，只能承受单向轴向载荷的是A．推力球B．深沟球C．角接触D．滚针5．普通V带的横截面是A．矩形B．圆形C．三角形D．等腰梯形6．钢的正火处理需要经过加热、保温、冷却三个过程，其冷却过程应在进行。

A．空气中B．炉中C．水中D．油中7．轴上支承带轮的部位称为A．轴头B．轴颈C．轴身D．轴环8．带锥度的轴端与轮毂的键连接宜选用A．平键B．花键C．楔键D．半圆键9．下列机械传动中，结构紧凑，能获得较大传动比的是A．齿轮传动B．链传动C．蜗杆传动D．平带传动10．曲柄摇杆机构，当摇杆为主动件时，死点的位置发生在A．从动杆与机架共线C．主动杆与机架共线B．主动杆与摇杆共线D．从动杆与连杆共线机电与机制类基础课试题卷第 1 页（共8 页）11．以下关于尺寸标注说法正确的是A．尺寸线不能与其它图线重合或画在其延长线上B．尺寸界线必须与尺寸线垂直C．角度标注时，角度数字应保持朝左或朝上的趋势D．尺寸线可以与所标注的线段不平行12．如图1所示，根据某零件的主视图、俯视图，选择正确的左视图图 1A．（a）B．（b）C．（c）D．（d）13．如图2所示，比较两点的位置，A点位于B点正前的是图 2A．（a）B．（b）C．（c）D．（d）14．如图3所示，选择正确的半剖主视图。

图 3A．（a）B．（b）C．（c）D．（d）机电与机制类基础课试题卷第 2 页（共8 页）15．如图4所示，选择正确的断面图。

河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试卷机械设备控制技术（100分）一、选择题（每小题2分，共30分。

每小题中只有一个选项是正确的，请将正确选项的序号填在题后的括号内）1．转换开关可用于功率小于 kW 的电动机的正反转和星—三角形降压启动 线路中。

（ ）A ．5.5B ．7.5C ．5D ．10 2．刀开关用于电动机直接启动场合时，刀开关的额定电流至少为电动机额定电流的 倍。

（ ） A ．4B ．5C ．3D ．7 3．下列哪个是接触器功能（ ） A ．过流 B ．欠压 C ．过压 D ．热保护 4．热继电器使用时热元件应与电动机的定子绕组 连接。

（ ）A ．串联B ．并联C ．部分串联部分并联D ．断开5．广泛应用于大飞轮惯量及频繁制动的电动机制动控制的是（ ）A ．牵引电磁铁B ．制动电磁铁C ．起重电磁铁D ．电磁离合器 6．接触器联锁的正反转线路中，其联锁触头应是对方接触器的（ ） A ．常开主触头B ．常闭主触头C ．常开辅助触头D ．常闭辅助触头 7．自耦变压器降压启动主要适用于正常运行时定子绕组接成 的三相鼠笼式电动机。

（ ）A ．三角形B ．星形C ．双星形D ．三角形或星形8．属于电气制动是（）A．电磁抱闸制动B．电磁离合器制动C．反接制动D．摩擦制动9．CM6132车床的主轴停机时，SA1扳到中间位置，此时状态（）A．SA1-1接通；SA1-2，SA1-3断开B．SA1-1断开；SA1-2，SA1-3接通C．SA1-1，SA1-2接通；SA1-3断开D．SA1-1，SA1-2断开；SA1-3接通10．对于工作环境恶劣、启动频繁的电动机，热继电器的整定电流为电动机额定电流的倍。

（）A．1.15~1.2 B．0.6~0.8C．1.15~1.5 D．1.2~1.511．可编程控制器语句表里面的移位指令为（）A．PLS B．DIV C．SFT D．ORG 12．低压电器工作的交流频率为（）A．50Hz或60Hz B．40Hz或60Hz C．50Hz或70Hz D．60Hz或70Hz 13．属于主令电器的是（）A．刀开关B．电磁离合器C．电磁铁D．行程开关14．通常在主电路和控制电路都出现的同一低压电器有（）A．时间继电器B．热继电器C．按钮开关D．行程开关15．为避免正、反转接触器同时动作，线路采取了（）A．自锁控制B．联锁控制D．并联控制二、判断题（每小题2分，共30分。

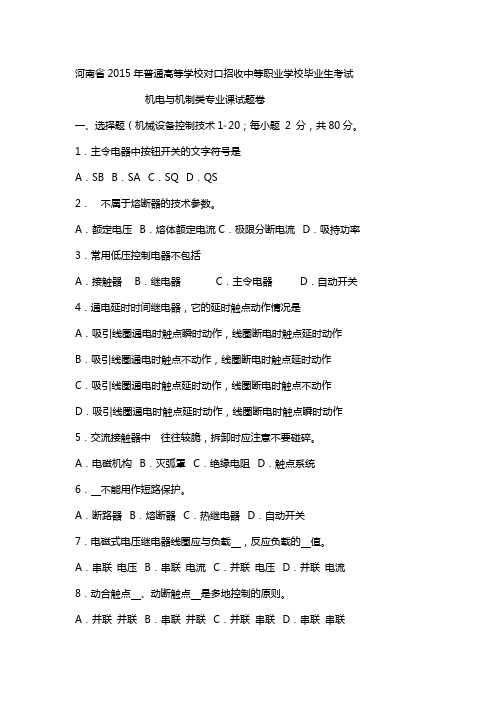

河南省 2015 年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题卷考生注意：所有答案都要写在答题卡上，答在试题卷上无效一、选择题（机械设备控制技术 1-20；极限配合与技术测量 21-40。

每小题 2 分，共80 分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．主令电器中按钮开关的文字符号是A．SB B．SA C．SQ D．QS 2．不属于熔断器的技术参数。

A．额定电压B．熔体额定电流C．极限分断电流D．吸持功率3．常用低压控制电器不包括A．接触器B．继电器C．主令电器D．自动开关4．通电延时时间继电器，它的延时触点动作情况是A．吸引线圈通电时触点瞬时动作，线圈断电时触点延时动作B．吸引线圈通电时触点不动作，线圈断电时触点延时动作 C．吸引线圈通电时触点延时动作，线圈断电时触点不动作D．吸引线圈通电时触点延时动作，线圈断电时触点瞬时动作5．交流接触器中往往较脆，拆卸时应注意不要碰碎。

A．电磁机构B．灭弧罩C．绝缘电阻D．触点系统6．不能用作短路保护。

A．断路器B．熔断器C．热继电器D．自动开关7．电磁式电压继电器线圈应与负载，反应负载的值。

A．串联电压B．串联电流C．并联电压D．并联电流8．动合触点、动断触点是多地控制的原则。

A．并联并联B．串联并联C．并联串联D．串联串联精品文档9．CPM1A 中，用于驱动继电器线圈的指令是A．LD B．OR C．OUT D．AND10．CPM1A 中，若延时 3s，则 TIM 的设定值为A．300 B．30 C．3 D．0.3 11．位移寄存器的编程必须按的顺序进行。

A．数据输入、脉冲输入、复位输入、SFT B．数据输入、复位输入、脉冲输入、SFT C．复位输入、数据输入、脉冲输入、SFTD．脉冲输入、SFT、复位输入、数据输入12．CPM1A-10 的输入通道中，实际能作为输入继电器的有A．10 个B．6 个C．4 个D．0 个13．PLC 的工作方式是A．等待的方式B．并行的方式C．循环扫描的方式D．中断的方式14．液体在管路中流动，假设该液体不可压缩，并忽略管路的压力损失，管路中截面 1 的面积为 A1，截面 2 的面积为 A2，且 A1>A2，液体通过这两个截面的平均流速分别为 v1 和 v2（A1,A2,v1,v2 均大于零），则v1 和 v2 之间的关系为A．v1＞v2 B．v1＜v2 C．v1＝v2 D．v1≤v2转化为液体的液压能，再由液体的液压能转15．液压传动的工作原理是先将化为做功。

河南省普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题参考答案及评分标准机械设备控制技术（100分）一、填空题（每空2分，共22分）1．低压配电（或配电）；低压控制（或控制）；2．运动部件；3．自锁；4．并；串；5．主；控制；6．AND；AND－NOT；7．外围设备二、选择题（每小题2分，共14分）8．C 9．A 10．D 11．C 12．D13．B 14．A三、判断题（每小题2分，共20分）15．×16．×17．√18．×19．√20．×21．√22．√23．×24．√四、简答题（每小题6分，共24分）25．（1）不会动作。

（2分）（2）由于热元件的热惯性，当流过热继电器的电流超过整定电流时，必须经过一定时间，热继电器才动作。

（2分）（3）热继电器在电路中不能做短路保护，通常用作过载保护。

（2分）说明：其中第（2）点意思相同就可给分；第（3）点只答出过载保护也可给分。

（1）、（2）、（3）点顺序可以改变。

26．（1）Y-Δ降压起动就是：额定运行为三角形接法的三相异步电动机，为减小起动电流，起动时将定子绕组做星形连接，待转速升高到接近额定转速时，改为三角形连接，直到稳定运行。

（2分）（2）采用Y-Δ降压起动时，起动电压为三角形连接起动电压的1/3。

（2分）（3）起动电流为三角形连接起动电流的1/3。

（2分）说明：意思相近，请酌情给分，（1）、（2）、（3）点顺序可以改变。

27．（1）找出故障点并修复后，应进一步找出故障产生的原因，防止故障重复出现；（1分）（2）在进行修复过程中，各种电器及电路应及时复原，使修复工作规范化；（2分）（3）通电运行时，应注意观察机床各部件的工作状态，一旦出现问题应立即切断电源；（2分）（4）每次排除故障后，应及时总结经验，并做好维修纪录，以便于今后维修。

（1分）说明：意思相近，请酌情给分，顺序可以改变。

2018年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（机械设备控制技术1-20；极限配合与技术测量21-40。

每小题2分，共80分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．对电动机进行正常维护时，要定期检查电动机的A．外壳B．额定电流C．额定电压D．绝缘电阻2．电气控制中，按钮开关的文字符号是A．KT B．KMC．SB D．SQ3．能耗制动是将正在运转的电动机从电源脱离后，。

A．在定子绕组中串入电阻B．在定子绕组中通入直流电C．重新接入反相序电源D．以上说法都不正确4．正常情况下，熔断器应当在被保护的电路中。

A．并联B．串联C．串联、并联均可D．以上说法都不正确5．下列控制方法，常用于车床的快速移动电动机控制的是A．顺序控制B．多地控制C．减速控制D．点动控制6．改变三相异步电动机转速的方法是A．改变电源频率B．改变转差率C．改变磁极对数D．以上方法均可7．不属于电气控制线路的表示方法是A．电气设备接线图B．电气原理图C．电气设备安装图D．设备说明书8．针对CM6132普通车床电气控制线路中冷却泵电动机不能起动的故障现象，下列分析较合理的是A．转换开关损坏或接触不良B．熔断器的熔体烧断C．冷却泵电动机已损坏D．以上情况均可能9．下列属于CPM1A的基本指令的是A．END（01）B．ANDC．IL（02）D．KEEP（11）10．在CPM1A中，JMP与要成对使用。

A．LD B．ANDC．JME D．OR11．下列不属于气压传动系统辅助装置的是A．过滤器B．干燥器C．气缸D．管件12．下列不属于外啮合齿轮泵的特点的是A．流量脉动大B．流量调节方便C．对油液污染不敏感D．适用于低压轻载系统13．温度升高，油液粘度会A．上升B．下降C．不变D．以上情况均可能14．为了使执行元件在任意位置停留，且不会因外力作用而移动位置，应采用A．锁紧回路B．背压回路C．平衡回路D．换向回路15．液压系统中，下列属于压力控制阀的是A．节流阀B．溢流阀C．单向阀D．调速阀16．在没有泄露的情况下，根据泵的几何尺寸计算得到的流量称为A．实际流量B．额定流量C．理论流量D．全流量17．下列不属于气动三大件的是A．空气压缩机B．减压阀C．油雾器D．空气过滤器18．容积式液压泵排油量的大小，主要取决于A．额定电压B．负载C．密闭腔的容积变化D．以上说法都不正确19．当绝对压力小于大气压时，大气压力减绝对压力是A．相对压力B．真空度C．零压力D．以上说法都不正确20．下列不属于气压传动的特点是A．工作介质为空气B．能实现过载保护C．有较大的排气噪声D．运动平稳性很好21．保证互换性生产的基础是A．标准化B．生产现代化C．大批量生产D．协作化生产22．φ20F8/h6是配合。

河南省对口升学考试机电与机制专业真题及答案河南省XX年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题卷考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题 1．在电器元件的文字符号中，“QS”可代表A．控制按钮 A．串联B．继电器 B．并联C．刀开关D．接触器 D．不确定2．熔断器应在被保护电路中C．二者均可 B．三相式D．三相带断相保护式 C．电流D．频率 D．刀开关 D．不确定 D．电源电路 D．KV D．分励脱扣器 D．失压 D．信号电路 D．不确定3．对于△形接法的三相异步电动机，应选用热继电器A．二相式 C．小额定电流 A．相序4．三相异步电动机的旋转方向取决于三相电源的B．电压5．电磁式接触器的主要结构不包括A．电磁机构 A．串联B．触点系统 B．并联C．灭弧装置 C．二者均可 C．照明电路 C．KA6．接触器的互锁触点应在对应的线圈电路中7．在机床电气控制系统中，自动开关的主要作用是接通或切断A．主电路 A．KMB．控制电路 B．KT8．时间继电器的文字符号是9．当电路中发生短路时，自动开关中的会起保护作用A．热脱扣器 A．过载B．电磁脱扣器 B．短路C．欠压脱扣器 C．欠压10．热继电器在电路中具有保护作用 11．从电网向工作机械的电动机等供电的电路是A．主电路 A．越大B．控制电路 B．越小C．保护电路 C．不变12．三相异步电动机能耗制动时，通入定子绕组中的直流电流越大，制动力矩机电与机制类专业课试题卷第1页13．行程开关主要是利用使触头动作来实现接通或分断电路 A．手动B．机械运动C．电磁吸引D．热变形14．电气基本控制线路表示方法一般不包括 A．电气原理图B．电气设备安装图 D．电器元件外形图C．电气设备接线图15．图1为电动机顺序控制电路图，其中按钮可以控制电动机M1先起动图1 两台电动机顺序控制电路A．SB1B．SB2C．SB3D．SB416．多地控制的原则是：起动按钮，停止按钮A．串联；并联 C．串联；串联B．并联；串联 D．并联；并联17．在CM型普通车床中，电动机起动的顺序是A．液压泵电动机先起动，主电动机后起动 B．主电动机先起动，液压泵电动机后起动C．二者同时起动 D．不确定18．对电动机进行正常维护时，要定期检查电动机的A．外壳B．额定电流C．额定电压D．绝缘电阻19．1A中指令－功能是A．将一个动断触点与前面的触点串联 B．将一个动合触点与前面的触点串联 D．将一个动断触点与它上面的触点并联C．将一个动合触点与它上面的触点并联机电与机制类专业课试题卷第2页20．在1A中，若的设定值为，则延时时间为A．1sB．10sC．2sD．20s D．测量尺寸 D．28 D．ei21．允许尺寸变化的两个界限值称为A．基本尺寸 A．18B．实际尺寸 B．20 B．esC．极限尺寸 C．14 C．EI22．国家标准中规定了个标准公差等级 23．基本偏差代号为A～H的孔，其基本偏差是A．ES24．50孔与50轴的配合属于配合A．间隙 B．过渡 B．0C．过盈 D．不确定 D．不确定 D．上偏差 D．不确定 D． mm D．H7/k6 D．平行度D．轮廓面25．某孔的公差为40H7，7=，则它的上偏差是A．+ A．标准公差 A．基孔制C．－ C．基本尺寸 C．非基准制 C． mm C．G6/h7 C．同轴度 C．圆锥面26．尺寸公差带的大小由确定B．下偏差 B．基轴制27．滚动轴承与轴的配合应采用28．某配合中的最大间隙为+，最小间隙为+，则其配合公差为A． A．H8/e8 A．圆柱度 A．轴线B． mm B．H6/g5 B．圆跳动 B．圆柱面29．下列孔、轴配合中，选用不当的是 30．属于形状公差的是31．在图样标注时，当被测要素是时，公差框格指引线箭头与尺寸线对齐 32．对于孔和轴，最大实体尺寸是指A．孔和轴的最大极限尺寸 B．孔和轴的最小极限尺寸C．孔的最大极限尺寸和轴的最小极限尺寸 D．孔的最小极限尺寸和轴的最大极限尺寸33．对于径向全跳动公差，下列叙述正确的是A．属于形状公差 C．属于跳动公差B．属于定向公差 D．属于定位公差机电与机制类专业课试题卷第3页34．某孔标注为45H7 E 时，表明其对应要素遵守要求A．最大实体 A．间隙 A．Ra A．28B．最小实体 B．过渡 B．Rz B．C．独立 C．过盈 C．Rb C．29D．包容 D．不确定 D． D．30 D．千分尺 D．缩进 D．千分尺35．基本偏差为a~h的轴与基本偏差为H的孔可构成配合 36．表面粗糙度的评定参数中，在常用数值范围内应优先选用37．用外径千分尺测量尺寸，活动套管边缘位于固定套管 mm后面 38．下列计量器具中，测量精度高的是A．钢板尺B．游标卡尺C．米尺39．百分表校正后，若测量杆移动，长指针顺时针转过10格，则测量杆A．伸出 B．缩进 A．光滑极限量规 B．量块C．伸出 C．游标卡尺40．在成批大量生产中，检验工件是否合格宜使用机械设备控制技术二、判断题41．三相异步电动机电力制动的基本原理就是在切断电源后，在电动机内部产生一个与实际旋转方向相反的电磁力矩42．电磁式继电器是依据转轴的转速来控制电路接通或断开 43．接触器触点表面出现的凸点或黑色氧化膜对触点工作没有影响 44．与接触器相比，继电器的触点通常接在控制电路中 45．电气设备接线图表示各电气设备的实际安装位置 46．接触器能提供瞬时过载保护和短路保护47．CM型普通车床控制线路中的中间继电器具有零压保护作用 48．是采用间断扫描的方式进行工作 49．梯形图中继电器的触点只能出现一次50．不能代替继电器进行组合逻辑与顺序逻辑控制三、名词解释题机电与机制类专业课试题卷第4页51．低压电器 52．电气原理图 53．降压起动 54．四、简答题55．简述接触器的工作原理56．简述机床电气控制原理图的分析步骤57．如图2所示，简述该电路是如何实现三相异步电动机的正转-停-反转控制的图258．简述机床电气设备接线图的主要内容五、综合题59．图3为电动机间歇运行控制梯形图，将图3梯形图转换成助记符形式图3机电与机制类专业课试题卷第5页极限配合与技术测量六、判断题60．尺寸公差大小可以为正、负或零61．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合62．公差等级相同时，基本尺寸越大，其标准公差数值越大 63．未注公差的尺寸即对该尺寸无公差要求 64．形状公差带的位置是固定不动的 65．平行度公差的公差带形状是唯一的 66．表面粗糙度对零部件的耐磨性有影响67．同一零件上工作表面粗糙度数值应比非工作表面大68．使用量块组测量时，使用的量块数越多，组合出的尺寸越准确69．分度值为的游标卡尺，主尺刻度间距与游标刻线间距的差是七、名词解释题70．配合 71．取样长度 72．独立原则 73．测量八、简答题74．在何种情况下采用基轴制比基孔制更合理？ 75．简述形位公差带与尺寸公差带的异同点76．如图4所示，简述图示标注的含义，并说明轴径实际尺寸合格范围图4机电与机制类专业课试题卷第6页77．简述外径千分尺的读数方法九、综合题78．结合图5分析下列技术要求，并标注在答题卡的图2上孔40H7内表面圆度公差值为；孔40H7中心线对孔20H7中心线的同轴度公差值为 mm；圆锥面对孔20H7中心线的斜向圆跳动公差值为 mm；45h6表面的粗糙度Ra值为m图5河南省XX年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题参考答案及评分标准一、选择题1．C 2．A 3．D 4．A 5．D 6．A 7．A 8．B 9．B 10．A 11．A 12．A 13．B 14．D 15．B 16．B 17．A 18．D 19．A 20．D 21．C 22．B 23．C 24．A 25．A 26．A 27．A 28．B 29．C 30．A机电与机制类专业课试题卷第7页31．A 36．A32．D 37．B 33．C 38．D 34．D 39．D 35．A 40．A机械设备控制技术二、判断题41．√ 42．× 43．× 46．× 47．√ 48．× 三、名词解释题44．√ 49．×45．× 50．×51．低压电器是指工作在交流电压小于V，直流电压小于V的电路中的电器52．电气原理图就是用图形符号和项目代号表示电路各个电器元件连接关系和电气系统的工作原理53．降压起动就是在电源电压不变的情况下，起动时减小加在电动机定子绕组上的电压，降低起动电流的方法54．是可编程控制器，它是一种专用的工业控制计算机说明：意思相近，酌情给分四、简答题55．接触器的工作原理：当线圈通电后，产生电磁力吸合衔铁动触点随衔铁一起运动与静触点接通或断开，从而接通或断开电路当线圈断电或电压消失时，电磁力消失在复位弹簧的作用下，衔铁复位，使动触点返回复位，电路被切断或接通说明：意思相近，酌情给分56．分析机床电气控制原理图的主要步骤：分析主电路；分析控制电路；分析辅助电路；分析连锁与保护环节；总体分析57．工作过程：正转控制：按SB2，线圈KM1得电，电机正转；动断辅助触点KM1分断，线圈KM2不得电中间停机：按SB1，线圈KM1失电，电机停转，动断辅助触点KM1复位机电与机制类专业课试题卷第8页反转控制：按SB3，线圈KM2得电，电机反转；动断辅助触点KM2断开，线圈KM1不得电说明：意思相近，酌情给分，但内容必须对应一致58．机床电气设备接线图的主要内容包括电气控制系统的组成和分布情况，各部分之间的连接方式，主要电气部件的布置、安装要求、导线和穿线管的规格型号等五、综合题59．助记符形式如下所示：LD#LD T#LD T (01) —极限配合与技术测量六、判断题60．× 65．×61．× 66．√62．√ 67．×63．× 68．×64．× 69．√七、名词解释题70．配合是指基本尺寸相同，相互结合的孔和轴公差带之间的关系 71．取样长度是用于判断具有表面粗糙度特征的一段基准线72．独立原则是指图样上给定的尺寸公差和形状、位置公差要求均是独立的，应机电与机制类专业课试题卷第9页分别满足的公差原则73．测量就是把被测量的量与有计量单位的量进行比较，从而确定被测量的量值八、简答题74．直接采用棒料做轴与孔配合，采用基轴制；一轴配合多孔，且配合性质不同，采用基轴制；与标准件配合，标准件做轴时，采用基轴制，如平键与槽的配合说明：意思相近，酌情给分；在说明与标准件配合，采用基轴制时，只要举出一个正确的例子即给2分75．尺寸公差带有大小、位置形位公差带包括大小、位置、方向和形状它们都有大小和位置，但形位公差有方向和形状说明：意思相近，酌情给分76．40轴中心线的直线度公差值为，且遵守最大实体要求轴径实际尺寸合格范围是≤da≤40mm77．第一步：在固定套筒上读出其与微分筒缘靠近的刻线数值第二步：在微分筒上读与固定套筒基准线对齐的刻线数值，并乘以分度值第三步：尺寸读数是把以上两个数相加说明：意思相近，酌情给分九、综合题78．机电与机制类专业课试题卷第10页说明：若公差框格引线箭头标注有误，酌情扣1-3分；若公差框格中的形位公差符号、公差数值和基准代号有误，每错一项扣1分，直至扣完机电与机制类专业课试题卷第11页。

河南省 2015 年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课试题卷考生注意：所有答案都要写在答题卡上，答在试题卷上无效一、选择题（机械设备控制技术 1-20；极限配合与技术测量 21-40。

每小题 2 分，共80 分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．主令电器中按钮开关的文字符号是A．SB B．SA C．SQ D．QS 2．不属于熔断器的技术参数。

A．额定电压B．熔体额定电流C．极限分断电流D．吸持功率3．常用低压控制电器不包括A．接触器B．继电器C．主令电器D．自动开关4．通电延时时间继电器，它的延时触点动作情况是A．吸引线圈通电时触点瞬时动作，线圈断电时触点延时动作B．吸引线圈通电时触点不动作，线圈断电时触点延时动作 C．吸引线圈通电时触点延时动作，线圈断电时触点不动作D．吸引线圈通电时触点延时动作，线圈断电时触点瞬时动作5．交流接触器中往往较脆，拆卸时应注意不要碰碎。

A．电磁机构B．灭弧罩C．绝缘电阻D．触点系统6．不能用作短路保护。

A．断路器B．熔断器C．热继电器D．自动开关7．电磁式电压继电器线圈应与负载，反应负载的值。

A．串联电压B．串联电流C．并联电压D．并联电流8．动合触点、动断触点是多地控制的原则。

A．并联并联B．串联并联C．并联串联D．串联串联机电与机制类专业课试题卷第 1 页（共 8 页）9．CPM1A 中，用于驱动继电器线圈的指令是A．LD B．OR C．OUT D．AND10．CPM1A 中，若延时 3s，则 TIM 的设定值为A．300 B．30 C．3 D．0.3 11．位移寄存器的编程必须按的顺序进行。

A．数据输入、脉冲输入、复位输入、SFT B．数据输入、复位输入、脉冲输入、SFT C．复位输入、数据输入、脉冲输入、SFTD．脉冲输入、SFT、复位输入、数据输入12．CPM1A-10 的输入通道中，实际能作为输入继电器的有A．10 个B．6 个C．4 个D．0 个13．PLC 的工作方式是A．等待的方式B．并行的方式C．循环扫描的方式D．中断的方式14．液体在管路中流动，假设该液体不可压缩，并忽略管路的压力损失，管路中截面 1 的面积为 A1，截面 2 的面积为 A2，且 A1>A2，液体通过这两个截面的平均流速分别为 v1 和 v2（A1,A2,v1,v2 均大于零），则v1 和 v2 之间的关系为A．v1＞v2 B．v1＜v2 C．v1＝v2 D．v1≤v2转化为液体的液压能，再由液体的液压能转15．液压传动的工作原理是先将化为做功。

河南省普通高等学校对口招收中等职业学校毕业生模拟考试机电与机制类基础课试题卷班级姓名学号一、选择题（机械基础1-10；机械制图11-15。

每小题3分，共45分。

每小题中只有一个选项是正确的，请将正确选项写在题后的括号内）1．一个机件（）阶段的长短代表着它的使用寿命。

A．磨合B．稳定磨损C．急剧磨损2．汽车的车轮属于机器的（）部分。

A．原动机B．执行C．传动D．操纵和控制3．低副是两构件之间作（）的运动副。

A．点接触B．线接触C．面接触D．任意接触4．举重时，双手向上举起杠铃，杠铃向下压手，但终归将杠铃举起，则下列说法正确的是（）A．手举杠铃的力大于杠铃对手的压力B．手举杠铃的力与杠铃对手的压力属于平衡力C．手举杠铃的力与杠铃对手的压力属于作用力与反作用力D．以上说法都不对5．拉伸试验时，试样拉断前能承受的最大应力称为材料的（）。

A．屈服极限B．强度极限C．弹性极限6．变速箱是机器的（）部分。

A．原动机B．执行C．传动D．自动控制7．如果刚体受力处于平衡状态，则下面描述正确的是（）。

A．合力为0且合力矩为0 B．合力为0而合力矩可以不为0C．合力不0但合力矩可以为0 D．合力与合力矩均可以不为08．机构具有以下功能：（）A．改变运动形式B．能量转换C．传递能量9．人走路时，地面对鞋底的摩擦力方向是（）。

A向前B．向后C．向下10．带传动主要是依靠来传递运动和动力的。

A．带与带轮接触面间的正压力B．带的紧边拉力C．带与带轮接触面间的摩擦力D．带的预紧力11．下列有关机械制图的说法正确的是（）A．中心投影法得到的投影能够表达物体的真实形状和大小B．轴测图是指将物体连同坐标系，用平行投影法将其投影在正投影面上所得的图形C．导程是相邻两牙在中径线上对应点间的轴向距离D．局部视图的断裂边界以波浪线表示12．如图1所示，已知物体的正面、水平投影,请选择正确的侧面投影（）图1A．（a）B．（b）C．（c）D．（d）13．如图2所示，选择正确的移出断面图（）图2A．（a）B．（b）C．（c）D．（d）14．如图3所示，根据俯视图选择正确的全剖主视图（）图3图3A．（a）B．（b）C．（c）D．（d）15．如图4所示，左视图正确的是（）图4（a）（b）（c）（d）A．（a）B．（b）C．（c）D．（d）机械基础（100分）二、判断题（每小题2分，共30分。

机电与机制类专业课第 1 页（共 8 页）河南省2018 年普通高等学校对口招收中等职业学校毕业生考试机电与机制类专业课考生注意：所有答案都要写在答题卡上，写在试题卷上无效一、选择题（机械设备控制技术 1-20 题；金属加工基础 21-40 题。

每小题 2 分，共 80 分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．主令电器中按钮开关的文字符号是A．SB B．SA C．SQ D．QS2．常用低压控制电器不包括A．接触器 B．继电器 C．主令电器 D．自动开关3．交流接触器中往往较脆，拆卸时应注意不要碰碎。

A．电磁机构 B．灭弧罩 C．绝缘电阻 D．触点系统4．热继电器的主要作用是A．长时间过载保护 B．短时间过载保护C．短路保护 D．断路保护5．用来表示各电气设备之间实际接线情况的是A．电气原理图 B．电气设备接线图C．电气设备安装图 D．电器工作原理图6．断电延时时间继电器，它的延时触点动作情况是A．线圈通电时触点瞬时动作，线圈断电时触点延时动作B．线圈通电时触点不动作，线圈断电时触点延时动作C．线圈通电时触点延时动作，线圈断电时触点不动作D．线圈通电时触点延时动作，线圈断电时触点瞬时动作7．某台 CA6140 车床的主轴电动机不能停止工作，其电气线路可能发生的故障是A．电源电压太低 B．控制变压器损坏C．中间继电器触点接触不良 D．接触器动合主触点熔焊8．要求一台电动机启动后另一台才能启动的控制方式，称为电动机的A．顺序控制 B．多点控制 C．减速控制 D．点动控制9．能控制机械设备工作，并对动力电路起保护作用的电路是A．照明电路 B．控制电路 C．主电路 D．电源电路机电与机制类专业课第 2 页（共 8 页）10．三相交流电动机的电力制动不包括A．能耗制动 B．反接制动 C．回馈制动 D．机械制动11．S7-200 系列提供的每种类型的定时器精度设置有A．1 种 B．3 种 C．2 种 D．6 种12．不能和 PLC 输出继电器的输出端子连接的电器元件是A．接触器 B．电磁阀 C．指示灯 D．按钮开关13．PLC 的工作方式是A．等待的方式 B．并行的方式C．循环扫描的方式 D．中断的方式14．容积式液压泵正常工作时，输出的油液主要具有A．位能 B．动能 C．液压能 D．机械能15．下列选项中，属于压力控制阀的是A．节流阀 B．换向阀 C．调速阀 D．溢流阀16．液压油的两个最主要的特性是和可压缩性。
