清水混凝土挂板

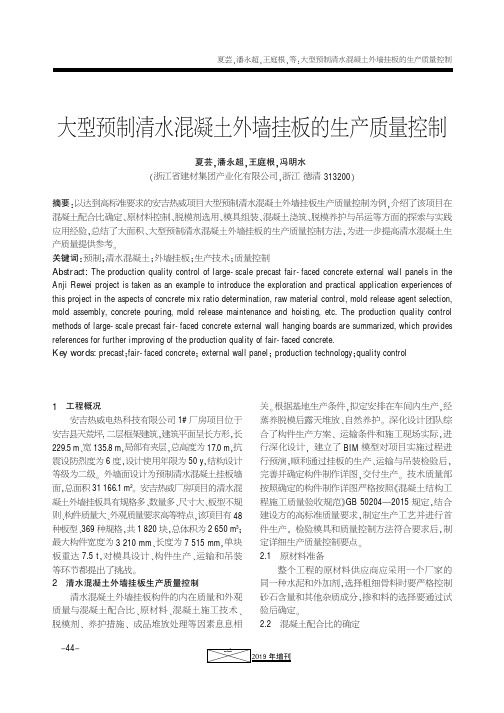

大型预制清水混凝土外墙挂板的生产质量控制夏芸,潘永超,王庭根,冯明水(浙江省建材集团产业化有限公司,浙江德清313200)摘要:以达到高标准要求的安吉热威项目大型预制清水混凝土外墙挂板生产质量控制为例,介绍了该项目在混凝土配合比确定、原材料控制、脱模剂选用、模具组装、混凝土浇筑、脱模养护与吊运等方面的探索与实践应用经验,总结了大面积、大型预制清水混凝土外墙挂板的生产质量控制方法,为进一步提高清水混凝土生产质量提供参考。

关键词:预制;清水混凝土;外墙挂板;生产技术;质量控制Abstract:The production quality control of large-scale precast fair-faced concrete external wall panels in the Anji Rewei project is taken as an example to introduce the exploration and practical application experiences of this project in the aspects of concrete mix ratio determination,raw material control,mold release agent selection, mold assembly,concrete pouring,mold release maintenance and hoisting,etc.The production quality control methods of large-scale precast fair-faced concrete external wall hanging boards are summarized,which provides references for further improving of the production quality of fair-faced concrete.Key words:precast;fair-faced concrete;external wall panel;production technology;quality control1工程概况安吉热威电热科技有限公司1#厂房项目位于安吉县天荒坪,二层框架建筑,建筑平面呈长方形,长229.5m、宽135.8m,局部有夹层,总高度为17.0m,抗震设防烈度为6度,设计使用年限为50y,结构设计等级为二级。

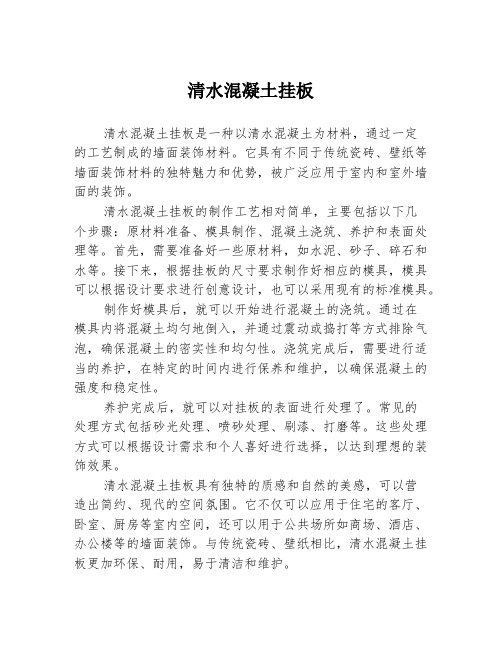

清水混凝土挂板清水混凝土挂板是一种以清水混凝土为材料，通过一定的工艺制成的墙面装饰材料。

它具有不同于传统瓷砖、壁纸等墙面装饰材料的独特魅力和优势，被广泛应用于室内和室外墙面的装饰。

清水混凝土挂板的制作工艺相对简单，主要包括以下几个步骤：原材料准备、模具制作、混凝土浇筑、养护和表面处理等。

首先，需要准备好一些原材料，如水泥、砂子、碎石和水等。

接下来，根据挂板的尺寸要求制作好相应的模具，模具可以根据设计要求进行创意设计，也可以采用现有的标准模具。

制作好模具后，就可以开始进行混凝土的浇筑。

通过在模具内将混凝土均匀地倒入，并通过震动或捣打等方式排除气泡，确保混凝土的密实性和均匀性。

浇筑完成后，需要进行适当的养护，在特定的时间内进行保养和维护，以确保混凝土的强度和稳定性。

养护完成后，就可以对挂板的表面进行处理了。

常见的处理方式包括砂光处理、喷砂处理、刷漆、打磨等。

这些处理方式可以根据设计需求和个人喜好进行选择，以达到理想的装饰效果。

清水混凝土挂板具有独特的质感和自然的美感，可以营造出简约、现代的空间氛围。

它不仅可以应用于住宅的客厅、卧室、厨房等室内空间，还可以用于公共场所如商场、酒店、办公楼等的墙面装饰。

与传统瓷砖、壁纸相比，清水混凝土挂板更加环保、耐用，易于清洁和维护。

此外，清水混凝土挂板还具有良好的防火性能和抗震性能。

由于挂板是一整块混凝土构件，在安装过程中无需拼接，大大减少了施工时间和工序，提高了施工效率。

综上所述，清水混凝土挂板是一种具有独特魅力和优势的墙面装饰材料。

它通过简单的制作工艺和多样化的表面处理方式，可以为室内外空间创造出与众不同的装饰效果。

同时，其环保、耐久和防火等特性也使其成为一种理想的墙面装饰选材。

清水混凝土Fair faced concrete它不同于普通混凝土，表面随模板的效果光滑或粗糙；棱角分明，无任何外墙装饰；只是在表面涂极具装饰效果。

•清水混凝土的种类按装饰效果分：1）普通清水混凝土：表面颜色无明显色差，对饰面效果无特殊的要求，主要用于桥梁、水利工程以及工程建筑领域；2）饰面清水混凝土：表面颜色均一，由有规律排列的对拉螺栓孔眼、明缝、蝉缝等组合形成的，自然饰面质感效果明显；3）装饰清水混凝土：又称艺术清水混凝土，采用木质或其它装饰效果的模版，脱模后直接呈现模版的艺术效果，其表面装饰图案、镶嵌装饰片或各种颜色的清水混凝土。

按施工方式分：1）现浇清水混凝土：采用现场支模、浇筑、振捣、养护等直到成型。

2）预制清水混凝土挂板：清水混凝土浇筑成型过程全部在工厂完成，运到现场只负责安装过程及交接点处理。

由于其受天气影响较小，浇筑及养护的误差较小，挂板的质量容易控制。

普通清水混凝土饰面清水混凝土装饰清水混凝土清水混凝体挂板•清水混凝土的色彩和质感清水混凝土的本色为灰色；当采用白色水泥时呈现偏白的色调，称为白色清水混凝土；采用彩色水泥或白色水泥掺入彩色颜料，以及彩色骨料和白色或浅色骨料按一定比例配制而成则为彩色清水混凝土，颜料多为红、黄、褐、蓝、绿等色。

清水混凝土的表面采用常规模板通常为光滑面，也有采用特殊模板将混凝土表面塑造为条形、纹理、糙面等质感。

还有些改造建筑，将原有混凝土表面进行打磨，露出骨料形成粗糙的质感，再涂上专用的保护剂，形成历史的厚重感。

白色清水混凝土彩色清水混凝土条形模板面杉木条纹模板面木纹模板面打磨混凝土表面目前国内尚无统一的清水混凝土质量验收标准，参考国外有关建筑混凝土的技术指标，在普通结构混凝土验收标准的基础上，制定如下质量标准：1)轴线通直、尺寸准确；2)棱角方正、线条顺直；3)表面平整、清洁、色泽一致；4)表面无明显气泡，无砂带和黑斑；5)表面无蜂窝、麻面、裂纹和露筋现象；6)模板接缝、对拉螺栓和施工缝留设有规律性；7)模板接缝与施工缝处无挂浆、漏浆。

清水混凝土挂板制作工艺哎呀，说起清水混凝土挂板，这可真是个技术活儿，得慢慢来，不能急。

咱们先从这玩意儿是啥开始聊起吧。

清水混凝土挂板，说白了，就是用混凝土做的墙面装饰板。

它的特点就是表面光滑，颜色自然，而且不需要额外的装饰，直接就能用。

这玩意儿在现代建筑里挺流行的，因为它既环保又好看。

好，咱们现在来聊聊这清水混凝土挂板是怎么做出来的。

首先，得有模板，这模板得做得特别精细，因为模板的表面就是将来挂板的表面。

模板得用好材料，比如钢模板或者高质量的塑料模板，这样才能保证做出来的挂板表面光滑。

接下来，就是混凝土的配比了。

清水混凝土的配比得特别讲究，得保证混凝土的强度和颜色。

这可不是随便搅和搅和就行的，得按照比例来，还得考虑到天气、温度这些因素。

然后，就是浇筑了。

这可是个技术活儿，得保证混凝土均匀地填满模板，还不能有气泡。

这得靠工人的经验和技巧，慢慢来，不能急。

浇筑完了，还得用振动棒把混凝土里的气泡给震出来，这样做出来的挂板才结实。

等混凝土凝固了，就可以拆模了。

这时候，挂板的表面就露出来了。

但是，这还没完，还得打磨、清洁，把表面的瑕疵给处理掉。

这可是个细致活儿，得一点一点来，不能马虎。

最后，就是上保护剂了。

清水混凝土挂板虽然结实，但是也得保护好，不然时间长了，风吹日晒的，颜色就不好看了。

这保护剂得选好，得保证挂板的颜色和质感。

你看，这清水混凝土挂板的制作工艺，从模板到混凝土配比，再到浇筑、拆模、打磨，最后上保护剂，每一步都得小心翼翼，不能有半点马虎。

这玩意儿虽然看起来简单，但是做起来可真不容易。

不过，做出来的效果，那真是没得说，既环保又好看，现代建筑里少不了它。

所以啊，下次你看到那些光滑、自然的清水混凝土挂板，可别小看了，这背后可是工人师傅们的心血和汗水呢。

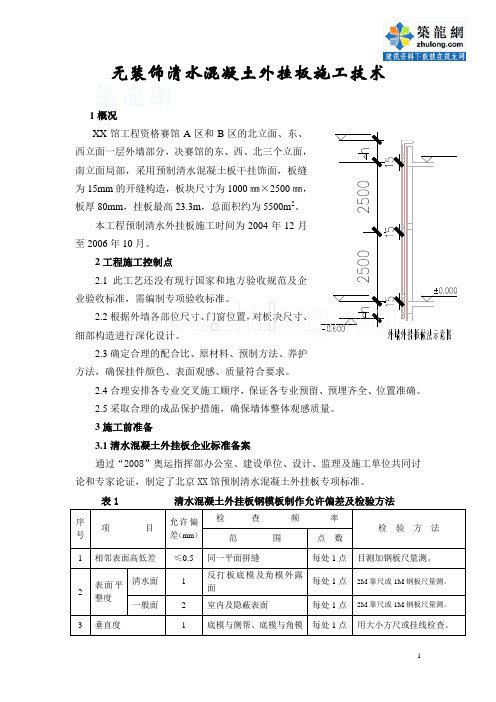

无装饰清水混凝土外挂板施工技术1概况XX 馆工程资格赛馆A 区和B区的北立面、东、西立面一层外墙部分，决赛馆的东、西、北三个立面，南立面局部，采用预制清水混凝土板干挂饰面，板缝为15mm 的开缝构造，板块尺寸为1000㎜×2500㎜，板厚80mm ，挂板最高23.3m ，总面积约为5500m 2。

本工程预制清水外挂板施工时间为2004年12月至2006年10月。

2工程施工控制点2.1此工艺还没有现行国家和地方验收规范及企业验收标准，需编制专项验收标准。

2.2根据外墙各部位尺寸、门窗位置，对板块尺寸、细部构造进行深化设计。

2.3确定合理的配合比、原材料、预制方法、养护方法，确保挂件颜色、表面观感、质量符合要求。

2.4合理安排各专业交叉施工顺序，保证各专业预留、预埋齐全、位置准确。

2.5采取合理的成品保护措施，确保墙体整体观感质量。

3施工前准备3.1清水混凝土外挂板企业标准备案通过“2008”奥运指挥部办公室、建设单位、设计、监理及施工单位共同讨论和专家论证，制定了北京XX 馆预制清水混凝土外挂板专项标准。

表1 清水混凝土外挂板钢模板制作允许偏差及检验方法序号 项 目 允许偏差（mm ） 检 查 频 率检 验 方 法范 围 点 数1相邻表面高低差 ≤0.5 同一平面拼缝每处1点 目测加钢板尺量测。

2表面平整度 清水面 1 反打板底模及角模外露面每处1点 2M 靠尺或1M 钢板尺量测。

一般面2 室内及隐蔽表面每处1点 2M 靠尺或1M 钢板尺量测。

3垂直度1底模与侧帮、底模与角模 每处1点 用大小方尺或挂线检查。

4模内尺寸长、高±1 模板两长边。

每处1点用钢尺量测。

宽±1 两端及中部。

≥4点用钢尺量测。

厚±1 平面及板肋。

每处4点用钢尺量测。

5 对角线差 2 矩形板平面。

1平面1点用钢尺量测。

6 侧向弯曲 1 两侧邦板表面。

每处1点用2M靠尺或1M板尺量测7 安装埋件定位孔中心位移销栓0.5 每板两处。

清水混凝土（Exposed Concrete），一种不需要涂刷或涂漆的建筑材料与工艺，直接以混凝土材料本真的展露，呈现令人赞叹不已的质感和肌理，代表着一种流行的建筑装饰风格、一种符合现代生活工作的美学方式。

朴之原清水混凝土挂板 | 肌理憎水效果清水混凝土材料工艺，指引着混凝土发展，也导引着装饰风潮、栖居美学，除了直接用于建筑、空间的内外立面装饰，如清水混凝土挂板，还能以清水混凝土制品的形式，做成公园的小品雕塑、私宅或办公场所的家具用品，如灯具、水池、浴缸、花盆、桌椅等，可以说在现代社会，它的应用范围和场所，极其广泛。

朴之原清水混凝土装饰 | 空间立面、家居在建筑设计中，清水混凝土应用业已十分成熟，它既可以在现代风格的建筑中使用，也可以在传统建筑中使用。

以下关于清水混凝土的建筑设计案例，建筑外立面、室内墙壁、楼梯以及扶手等皆为清水。

办公大厦位于城市中心，建筑面积大约10,000平方米，有12层楼高。

设计师在本项目中使用了大量的清水混凝土，包括墙壁、外立面和楼梯。

首先，建筑的外立面使用大块的清水混凝土板。

这些板的表面平整光滑，没有任何涂层或其他饰面。

通过混凝土表面的肌理和颜色，整个建筑散发出一种天然的美感，增强了建筑的质感。

其次，建筑的内部采用了大量的清水混凝土墙壁。

这些墙壁既保留了混凝土的天然质感，又在表面加工上用了一些现代的手法，如抛光和冲孔。

这种处理方式使得混凝土墙壁的肌理更加明显，创造出一种独特的视觉效果。

最后，楼梯也是这个设计案例中的亮点之一。

楼梯的扶手和踏板都采用了清水混凝土，创造出一种原始的美感。

在楼梯旁边的墙壁上，除利用自然光线，设计师还特意设计一些灯光照明，以突出楼梯本身的美感。

总体来说，这个设计案例展示了清水混凝土在现代建筑中的应用。

通过混凝土的天然质感和肌理，设计师创造出一种独特的建筑风格，使建筑在城市中心的环境中脱颖而出。

让建筑内外每寸肌理都体现匠心，朴之原清水混凝土制品匠心独诣，致力于肌理美学与建筑艺术呈现，精益求精用肌理彰显自然的想象，清水混凝土挂板、混凝土仿石仿木，量身定制，自然美感，天然无琢，手工工艺，专属品味，规划设计供应博物馆、图书馆、商务大厦、艺术中心、剧院、酒店别墅民宿……。

Value Engineering 1工程概况长沙滨江文化园景观塔工程（图1所示），该工程位于长沙市新河三角洲，西滨湘江，东南为湘江大道。

该景观塔建筑高度116m ，结构形式为钢框筒———钢筋混凝土剪力墙结构，景观塔外墙幕墙由干挂预制清水混凝土板和点支式玻璃幕组成。

该工程异型高耸，如使用主体结构施工时安装的一台TC5610塔式起重机吊装清水砼挂板施工，不能满足工期需要，并且塔吊连墙部位影响到东面大部分挂板无法安装。

因此，针对21米以上挂板施工，由塔吊施工改由卷扬机配合手动葫芦施工，以保证砼挂板安装工作达到高质量、高效率、有序化而采取的保证措施。

2主要设备及配套劳动力2.1主要吊装设备投入四套吊装设备，每套吊装设备主要配置如表1。

2.2卷扬机技术参数采用卷扬机型号：JK-2吨建筑电控卷扬机生产厂家：台州市路桥宝超机械厂证书编号：XK21-21800096出厂编号：1109起重量：2吨钢丝绳直径：12.5mm 钢丝绳额定速度：32m/min 生产日期：2011年8月2.3ZLP630吊篮技术参数2.4配套吊装施工人员四个班组挂板，每个班组计划6人，其中运输1人、操控卷扬机1人、挂板3人、指挥兼安全监控1人。

3清水砼挂板安装工艺———————————————————————作者简介：孟立新（1967-），男，河北保定人，高级工程师，主要从事建筑施工管理工作。

卷扬机吊装高耸异型结构清水砼挂板关键施工技术Key Construction Technology of Fair-faced Concrete Panel of Hoist Hoisting ToweringSpecial-shaped Structure孟立新MENG Li-xin（河北建设集团有限公司，保定071000）（Hebei Construction Group Co.，Ltd.，Baoding 071000，China ）摘要：清水混凝土挂板属于预制混凝土外墙挂板范畴，目前，传统的混凝土挂板工艺趋于成熟，并且国家具有相关标准图集，但对结构为高耸、外型均为不规则的倾斜立面的挂板安装，尤其对外观设计分块要求转角部位采用大转角板的安装，传统工艺不能满足要求。

预制清水混凝土外墙挂板施工工法预制清水混凝土外墙挂板施工工法一、前言预制清水混凝土外墙挂板作为一种新型的外墙装饰材料，具有轻质、高强、耐久等优点，逐渐在建筑行业得到广泛应用。

本文将介绍预制清水混凝土外墙挂板施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以便读者了解该工法的理论依据和实际应用。

二、工法特点预制清水混凝土外墙挂板施工工法具有以下特点：1. 材料轻质：采用轻质骨料和优选粉料，减轻了挂板的自重，不增加建筑物荷载。

2. 工艺简便：采用模具浇注和预制加工技术，降低了施工难度，快速实现装饰效果。

3. 高强耐久：经过特殊的养护处理和抗渗防腐处理，挂板具有良好的强度和抗老化性能。

4. 施工周期短：预制清水混凝土外墙挂板可以直接安装，无需二次施工，提高了施工效率和进度。

5. 良好的装饰效果：挂板表面平整光滑，可以进行各种装饰处理，满足不同设计要求。

三、适应范围预制清水混凝土外墙挂板适用于各类建筑物的外墙装饰，尤其适用于高层建筑和公共建筑。

由于其轻质和耐久的特性，可以大幅减轻建筑物的自重，同时提供了良好的隔热和防水效果，适用于不同气候条件下的建筑。

四、工艺原理预制清水混凝土外墙挂板施工工法的理论依据是通过预制采用清水混凝土自流充填和振捣技术在模具中浇注制作挂板，然后进行养护处理，最后在建筑墙面上进行安装和固定。

这种工法采取的技术措施包括材料选用、模具设计、施工工艺等，通过对这些技术措施的分析和解释，读者可以了解该工法的理论依据和实际应用。

五、施工工艺预制清水混凝土外墙挂板施工工艺包括以下几个阶段：1. 材料准备：准备清水混凝土、轻质骨料、粉料等材料，并进行筛选和配比。

2. 模具制作：设计制作模具，模具应具有良好的密封性和表面光滑度。

3. 混凝土浇注：将准备好的材料倒入模具中，采用自流充填和振捣技术，保证混凝土的均匀性。

4. 养护处理：对挂板进行充足的养护处理，保证其强度和稳定性。

预制清水混凝土外墙挂板施工工法预制清水混凝土外墙挂板施工工法一、前言预制清水混凝土外墙挂板施工工法是一种新型的外墙装饰材料施工工法，它采用了预制清水混凝土挂板作为外墙装饰材料，并通过一系列的施工工艺将其安装于建筑物的外墙上，从而实现了快速、高效、美观的外墙装饰效果。

二、工法特点预制清水混凝土外墙挂板施工工法具有以下几个特点：1. 快速施工：采用预制挂板，减少现场施工时间，提高施工效率，缩短工期。

2. 轻量化：预制挂板采用轻质材料制成，减轻了建筑物自重，降低了建筑物的负荷。

3. 节能环保：采用清水混凝土挂板，无需进行砂浆砌筑，减少了水泥的使用量和二氧化碳排放。

4. 美观耐用：预制挂板具有丰富的表面纹理和色彩选择，能够满足不同建筑物的装饰需求，且具有较强的耐久性和抗污性。

三、适应范围预制清水混凝土外墙挂板施工工法适用于各类建筑物的外墙装饰，尤其适用于高层建筑、商业综合体、办公楼等需要快速装修的项目。

四、工艺原理1. 工法与实际工程之间的联系：预制挂板与建筑物外墙通过锚固设备连接，形成结构稳定的外墙装饰系统。

2. 采取的技术措施：使用预制挂板进行快速施工，采用专用的锚固设备固定挂板，保证外墙装饰稳定安全。

五、施工工艺1. 准备工作：清理外墙表面，检查墙体结构，确定施工方法和步骤，选择适当的挂板和锚固设备。

2. 安装锚固设备：根据设计要求和挂板尺寸，安装锚固设备，确保其牢固可靠。

3. 制作和安装挂板：根据施工图纸，制作预制挂板，并通过专用设备将其安装在锚固设备上。

4. 挂板连接：对相邻挂板进行连接，确保挂板之间的连接牢固、平整。

5. 后续处理：修复挂板连接处的缝隙，对挂板进行防水处理和防腐处理。

六、劳动组织在预制清水混凝土外墙挂板施工工法中，需要组织施工人员进行墙体表面清理、挂板制作、挂板安装、锚固设备安装等工作，并合理调配人力资源，确保施工进程的顺利进行。

七、机具设备在预制清水混凝土外墙挂板施工工法中，需要使用清洁工具、锚固设备、挂板制作设备、挂板连接设备等一系列机具设备，这些设备能够提高施工效率和施工质量。

清水混凝土挂板简介涵义清水混凝土挂板是新型的清水系列装饰材料，也是目前行业中比较新颖的产品，它在一定程度上满足了客户的对建筑装饰的渴望，可用于任何建筑的装饰，扩大了清水混凝土涂料系列的使用范围，最大化的应用，形成了新的产品系统---清水混凝土挂板幕墙系统。

特征预制清水混凝土挂板具有模具化生产周期短的特点，同时因由专业厂家生产，技术经验比较成熟，通过特殊工艺，可大大缩短养护周期，生产速度快，同时安装过程简单，质量易于控制，安装速度较快。

适用范围市政、地铁、车站、机场、商务大楼、医院、会所、文化场馆、体育场馆、住宅、商场。

工艺原理由专业厂家根据现场实际情况进行测量和挂板设计，在厂家利用模具化生产方式预制出清水混凝土挂板成品，并养护达到设计强度。

在清水混凝土挂板预制过程中在板头及板脚部位埋入预埋件，现场安装时通过测量定位后，将预制清水混凝土板调整到位，并通过板头与板脚的预埋件与结构上植入的预埋件焊接固定，最后在板面涂刷透明保护液。

性能特点1、逼真体现清水混凝土肌理效果1). 通过工厂化涂装生产线，加之中国最早从事清水混凝土涂装保护工程积累的技术和经验，可以实现清水混凝土挂板逼真的表面清水混凝土肌理效果，达到“胜似现浇清水混凝土”的表面效果，体现清水混凝土清透自然的肌理和纯净质朴的格调，同时可根据设计师和业主的偏好以及环境的整体需求，为顾客提供不同的肌理、光泽、色调及功能选择，一旦选型，便可在工厂完成生产、加工及表面处理，质量控制可以得到有效保证。

2). 功能上具有耐候、耐久、耐腐蚀、耐污染、平整度高、美观、施工方便的优势；3). 材料上有很强的环保性和经济性。

2、创新性实现与保温的完美结合解决长期以来清水混凝土建筑设计与外墙外保温相矛盾的难题，极大地拓宽了清水混凝土设计的应用范围，给与设计师以全新的思路和视角，实现清水混凝土建筑设计不再是“遥远的梦想”。

3、提高生产效率通过标准化设计和工厂化生产，实现清水混凝土挂板的量产和高效率，提高清水混凝土建筑工程的质量并可缩短工期。
