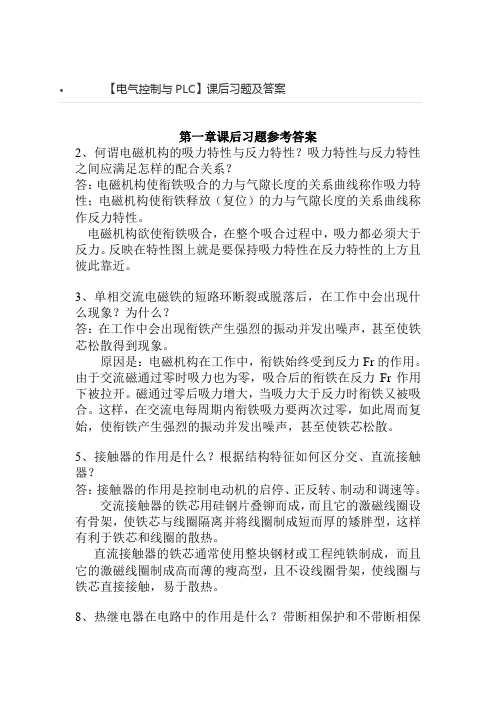

第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
![电气控制与PLC应用技术 (FX3U) 第4版 答案 (1)[4页]](https://img.taocdn.com/s1/m/9f21db31492fb4daa58da0116c175f0e7cd119dc.png)
KMKM KM KM 线圈主触点常开辅助触点助触点常闭辅线圈 主触点 常开 常闭 辅助触点 辅助触点 图5 接触器的符号 第1章1．开关设备通断时，触头间的电弧是如何产生的？常用哪些灭弧措施？答案：当开关电器的触头分离时，触头间的距离很小，触头间电压即使很低，但电场强度很大（E=U/d ），在触头表面由于强电场发射和热电子发射产生的自由电子，逐渐加速运动，并在间隙中不断与介质的中性质点产生碰撞游离，使自由电子的数量不断增加，导致介质被击穿，引起弧光放电，弧隙温度剧增，产生热游离，不断有大量自由电子产生，间隙由绝缘变成导电通道，电弧持续燃烧。
灭弧方法：吹弧、拉弧、长弧割短弧、多断口灭弧、利用介质灭弧、改善触头表面材料。
2．写出下列电器的作用、图形符号和文字符号：（１）熔断器（２）组合开关（３）按钮开关（４）自动空气开关 （５）交流接触器（６）热继电器（７）时间继电器（８）速度继电器答案：（１）熔断器：用于电器的严重过载和短路保护，文字符号为FU ，图形符号见图1。
（２）组合开关：用于电源和用电设备相接，文字符号为SA ，图形符号见图2。
（３）按钮开关：不直接控制主电路，而在控制电路发出手动控制信号。
文字符号为SB ，图形符号见图3。
（４）自动空气开关：自动空气开关又称低压断路器，在正常工作条件下作为线路的不频繁接通和分断用，在电路发生过载、短路及失压时能自动分断电路，保护线路和电气设备。
文字符号为QS ，图形符号见图4。
图1 熔断器 图2 组合开关a) b) c) d) e) f) g) h)图7时间继电器的图形符号(a) 线圈一般符号 (b) 通电延时线圈 (c) 断电延时线圈 (d) 通电延时闭合动合（常开）触点 (e) 通电延时断开动断（常闭）触点 （f ）断点延时断开动合（常开）触点 （g ）断点延时闭合动断（常闭）触点（h ）瞬动触点3．在电动机的控制线路中，熔断器和热继电器能否相互代替？为什么？答案：在电动机的控制线路中，熔断器和热继电器不能相互代替。
1---5、接触器的作用是什么根据结构特征如何区分交、直流接触器答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
1---9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
1---11、中间继电器与接触器有何异同答：相同点：输入信号都是电压；都是利用电磁机构的工作原理。
不同点：中间继电器用于小电流控制电路中，起信号传递、放大、翻转和分路等作用，主要用于扩展触点数量，实现逻辑控制；接触器用于频繁远距离接通或分断电动机主电路或其他负载电路，是执行电器，分主、辅助触点，大多有灭弧装置1-----16控制按钮、转换开关、行程开关、接近开关、光电开关在电路中各起什么作用控制按钮作用：在控制电路中用于手动发出控制信号以控制接触器、继电器等。
转换开关作用：转换开关是一种多档式、控制多回路的主令电器。
广泛应用于各种配电装置的电源隔离、电路转换、电动机远距离控制等，也常作为电压表、电流表的换相开关，还可用于控制小容量的电动机。
行程开关作用：用于控制生产机械的运动方向、速度、行程大小或位置的一种自动控制器件。
接近开关作用：不仅用于行程控制和限位保护，还用于高速计数、测速、液面控制、检测金属体的存在、零件尺寸以及无触点按钮等。
既使用于一般行程控制，其定位精度、操作频率、使用寿命和对恶劣环境的适应能力也优于一般机械式行程开关。
光电开关作用：可非接触、无损伤地检测和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。
一：填空题1.1 刀开关在安装时，手柄要(向上)不得(倒装或平装),避免由于重力自动下降，引起误动合闸。
接线时，应将(电源线)接在刀开关上端,(负载线)接在开关下端。
1.2 转换开关由(触头座),(凸轮), (转轴),定位机构(螺杆)、(手柄)及外壳等部分组成。
1.3 螺旋式熔断器在装接使用时，(电源线)应当接在下接线端，_负载线_接到上接线端。
1.4 自动空气开关又称(自动空气断路器)，其热脱扣器做(过载)保护用，电磁脱口机构做（短路）保护用，欠电压脱扣器做（断路）保护用。
1.5 接触器按其主触点通过电流的种类不同可分为(直流接触器)和(交流接触器)接触器两种。
1.6 交流接触器由(电磁机构)、(触头闭合),(灭弧装置)及其他部件等四部分组成。
1.7 热继电器是利用电流的(热)效应而动作的，它的发热元件应(串联)于电动机电源回路中。
1.8 电压继电器按动作电压值的不同，有(过电压),(欠电压)和(零电压)之分。
1.9 中间继电器的结构和原理与(交流接触器)相同，故也称为(辅助)继电器，其各对触头允许通过额定电流一般为(10)安。
1.10电流继电器的吸引线圈应(串联)在主电路中。
欠电流继电器在主电路通过正常工作电流时，动铁芯已经被(吸合),当主电路的电流(下降至)其整定电流时，动铁芯才被(释放)。
电流继电器的文字符号是(KA)。
二：判断题（正确的打√，错误的打×）1.11 刀开关铁壳开关组合开关的额定电流要大于实际电路电流。
（R ）1.12 刀开关若带负载操作时，其动作越慢越好。
（F）1.13 选择刀开关时，刀开关的额定电压应大于或等于线路的额定电压，额定电流应大于或等于线路的额定电流。
（R）1.14 熔断器应用于低压配电系统及用电设备中，作为短路和过电流保护，使用时并接在被保护电路中。
（F）1.15 中间继电器有时可控制大容量电动机的启停。
（F）1.16 交流接触器除通断电路外，还具备短路和过载保护作用。
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr 作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
【电气控制与PLC】课后习题及答案第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
第1章习题参考答案1.答:低压电器的定义:根据外界特定的信号和要求，自动或手动接通和断开电路，实现对电路或非电对象的切换、控制、保护、检测、变换和调节用的电气元件统称为电器。
常用的低压电器:控制电器有接触器、继电器、起动器、主令电器等。
配电电器有断路器、熔断器、刀开关等。
执行电器有电磁铁、电磁阀、电磁离合器等。
2.答:根据交流电磁机构的吸力特性和直流电磁机构的吸力特性,对于一般的交流电磁机构，在线圈通电而衔铁尚未吸合瞬间，电流将达到吸合后额定电流的几倍甚至十几倍,而直流电磁机构中衔铁闭合前后激磁线圈的电流不变3.答:机械性拉弧、双断口灭弧、磁吹灭弧、灭弧栅灭弧、利用有机固体介质的狭缝灭弧、利用真空灭弧。
4.答：主要有触点系统、灭弧系统、各种脱扣器和开关机构等组成。
脱扣器包括过电流脱扣器、失压（欠压）脱扣器、热脱扣器、分励脱扣器和自由脱扣结构。
开关是靠操作机构手动或电动合闸的。
触点闭合后，自由脱扣器机构将触点锁在合闸位置上。
当电路发生故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸，实现保护作用。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路；当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作；当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作；分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
5.答：对于单相交流电磁机构，由于磁通是交变的，当磁通过零时吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开。
磁通过零后吸力增大，当吸力大于反力时，衔铁又吸合。
由于交流电源频率的变化，衔铁的吸力随之每个周波二次过零，因而衔铁产生强烈振动与噪声，甚至使铁芯松散。
因此交流接触器铁芯端面上都安装一个铜制的分磁环（或称短路环），使铁芯通过2个在时间上不相同的磁通Φ1和Φ2，作用在衔铁上的力是F1+F2的合力F，合力始终超过其反力，衔铁的振动现象就消失了。
【电气控制与PLC】课后习题及答案第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
习题与思考题1.电磁式电器主要由哪几部分组成?各部分的作用是什么?答：电磁式电器主要电磁机构和触点系统组成，其次还有灭弧系统和其他缓冲机构。
电磁机构由电磁线圈、铁心和衔铁三部分组成。
电磁线圈的作用是将电能转换为磁能，即产生磁通，衔铁在电磁吸力作用下产生机械位移使铁心与之吸合。
触点是一切有触点电器的执行部件，它在衔铁的带动下起接通和分断电路的作用。
2.何谓电磁式电器的吸力特性和反力特性?吸力特性与反力特性应如何配合?答：吸力特性是指电磁吸力F at随衔铁与铁心间气隙δ变化的关系曲线，不同的电磁机构,有不同的吸力特性。
反力特性是指反作用力Fr与气隙δ的关系曲线。
为了使电磁机构正常工作,保证衔铁能牢牢吸合,其吸力特性与反力特性必须配合得当。
在衔铁整个吸合过程中,其吸力都必须大于反力,即吸力特性必须始终位于反力特性上方,但不能过大或过小。
吸力过大时,动、静触点接触及衔铁与铁心接触时的冲击力很大,会使触点和衔铁发生弹跳,从而导致触点熔焊或烧毁,影响电磁机构的机械寿命；吸力过小时,又不能保证可靠吸合,难以满足高频率操作的要求。
在衔铁释放时,反力必须大于吸力(此时的吸力是由剩磁产生的),即吸力特性必须位于反力特性下方。
3.如何区分直流电磁机构和交流电磁机构?如何区分电压线圈和电流线圈?答：直流电磁机构其铁心与衔铁由软钢或工程纯铁制成，线圈为高而薄的瘦高形，不设线圈骨架；交流电磁机构其铁心由硅钢片叠铆而成，线圈为短而厚的矮胖形，设有线圈骨架。
电流线圈串联在电路中，线圈导线粗且匝数少；电压线圈并联在电路中，线圈导线细且匝数多。
4.单相交流电磁机构中的短路环的作用是什么?三相交流电磁机构是否也要装短路环?为什么?答：单相交流电磁机构中短路环的作用是消除振动和噪声，三相交流电磁机构不需要加短路环，因为三相磁通不会同时过零，产生的合成电磁吸力始终大于反力。
5.交流电磁线圈通电后，衔铁长时间卡住不能吸合，会产生什么后果?答：交流电磁线圈通电后，如果衔铁长时间卡住不能吸合，铁心和衔铁之间的空隙大，电抗小，通过线圈的激磁电流很大，往往大于工作电流的十几倍，因而引起线圈产生过热现象，严重时会将线圈烧毁。
2023年电气控制与PLC应用技术(黄永红著)课后答案电气控制与PLC应用技术(黄永红著)内容简介前言第1章常用低压电器1.1低压电器的定义、分类1.2电磁式电器的组成与工作原理1.2.1电磁机构1.2.2触点系统1.2.3灭弧系统1.3接触器1.3.1接触器的组成及工作原理1.3.2接触器的分类1.3.3接触器的主要技术参数1.3.4接触器的选择与使用1.3.5接触器的图形符号与文字符号1.4继电器1.4.1继电器的分类和特性1.4.3时间继电器1.4.4热继电器1.4.5速度继电器1.4.6固态继电器1.5主令电器1.5.1控制按钮1.5.2行程开关1.5.3接近开关1.5.4万能转换开关1.6信号电器1.7开关电器1.7.1刀开关1.7.2低压断路器1.8熔断器1.8.1熔断器的结构和工作原理 1.8.2熔断器的类型1.8.3熔断器的主要技术参数 1.8.4熔断器的选择与使用1.9.1电磁铁1.9.2电磁阀1.9.3电磁制动器习题与思考题第2章基本电气控制电路2.1电气控制电路的绘制原则及标准2.1.1电气图中的图形符号及文字符号2.1.2电气原理图的绘制原则2.1.3电气安装接线图2.1.4电气元件布置图2.2交流电动机的基本控制电路2.2.1三相笼型异步电动机直接起动控制电路 2.2.2三相笼型异步电动机减压起动控制电路 2.2.3三相绕线转子异步电动机起动控制电路 2.2.4三相笼型异步电动机制动控制电路2.2.5三相笼型异步电动机调速控制电路2.2.6组成电气控制电路的基本规律2.2.7电气控制电路中的保护环节2.3典型生产机械电气控制电路的分析2.3.1电气控制电路分析的基础2.3.2电气原理图阅读分析的方法与步骤 2.3.3c650型卧式车床电气控制电路的分析 2.4电气控制电路的一般设计法2.4.1一般设计法的主要原则2.4.2一般设计法中应注意的问题2.4.3一般设计法控制电路举例习题与思考题第3章可编程序控制器概述3.1plc的产生及定义3.1.1plc的产生3.1.2plc的定义3.2plc的发展与应用3.2.1plc的发展历程3.2.2plc的发展趋势3.2.3plc的应用领域3.3plc的特点3.4plc的分类3.4.1按结构形式分类3.4.2按功能分类3.4.3按i/o点数分类3.5plc的硬件结构和各部分的作用3.6plc的工作原理3.6.1plc控制系统的组成3.6.2plc循环扫描的工作过程3.6.3plc用户程序的工作过程3.6.4plc工作过程举例说明3.6.5输入、输出延迟响应3.6.6plc对输入、输出的处理规则习题与思考题第4章 s7-200 plc的系统配置与接口模块 4.1s7-200 plc控制系统的基本构成4.2s7-200 plc的输入/输出接口模块4.2.1数字量模块4.2.2模拟量模块4.2.3s7-200 plc的智能模块4.3s7-200 plc的系统配置4.3.1主机加扩展模块的最大i/o配置4.3.2i/o点数的扩展与编址4.3.3内部电源的负载能力4.3.4plc外部接线与电源要求习题与思考题第5章 s7-200 plc的基本指令及程序设计 5.1s7-200 plc的编程语言5.2s7-200 plc的数据类型与存储区域5.2.1位、字节、字、双字和常数5.2.2数据类型及范围5.2.3数据的存储区5.3s7-200 plc的编程元件5.3.1编程元件5.3.2编程元件及操作数的寻址范围5.4寻址方式5.5程序结构和编程规约5.5.1程序结构5.5.2编程的一般规约5.6s7-200 plc的基本指令5.6.1位逻辑指令5.6.2立即i/o指令5.6.3逻辑堆栈指令5.6.4取反指令和空操作指令5.6.5正/负跳变触点指令5.6.6定时器指令5.6.7计数器指令5.6.8比较指令5.6.9移位寄存器指令5.6.10顺序控制继电器指令5.7典型控制环节的plc程序设计5.7.1单向运转电动机起动、停止控制程序5.7.2单按钮起动、停止控制程序5.7.3具有点动调整功能的电动机起动、停止控制程序 5.7.4电动机的正、反转控制程序5.7.5大功率电动机的星-三角减压起动控制程序5.7.6闪烁控制程序5.7.7瞬时接通/延时断开程序5.7.8定时器、计数器的扩展5.7.9高精度时钟程序5.7.10多台电动机顺序起动、停止控制程序 5.7.11故障报警程序5.8梯形图编写规则习题与思考题第6章 s7-200 plc的功能指令及使用6.1s7-200 plc的基本功能指令6.1.1数据传送指令6.1.2数学运算指令6.1.3数据处理指令6.2程序控制指令6.2.1有条件结束指令6.2.2暂停指令6.2.3监视定时器复位指令6.2.4跳转与标号指令6.2.5循环指令6.2.6诊断led指令6.3局部变量表与子程序6.3.1局部变量表6.3.2子程序6.4中断程序与中断指令6.4.1中断程序6.4.2中断指令6.5pid算法与pid回路指令6.5.1pid算法6.5.2pid回路指令6.6高速处理类指令6.6.1高速计数器指令6.6.2高速脉冲输出指令习题与思考题第7章 plc控制系统设计与应用实例 7.1plc控制系统设计的内容和步骤 7.1.1plc控制系统设计的内容7.1.2plc控制系统设计的步骤7.2plc控制系统的硬件配置7.2.1plc机型的选择7.2.2开关量i/o模块的'选择7.2.3模拟量i/o模块的选择7.2.4智能模块的选择7.3plc控制系统梯形图程序的设计7.3.1经验设计法7.3.2顺序控制设计法与顺序功能图7.4顺序控制梯形图的设计方法7.4.1置位、复位指令编程7.4.2顺序控制继电器指令编程7.4.3具有多种工作方式的顺序控制梯形图设计方法7.5plc在工业控制系统中的典型应用实例7.5.1节日彩灯的plc控制7.5.2恒温控制7.5.3基于增量式旋转编码器和plc高速计数器的转速测量习题与思考题第8章 plc的通信及网络8.1siemens工业自动化控制网络8.1.1siemens plc网络的层次结构8.1.2网络通信设备8.1.3通信协议8.2s7-200串行通信网络及应用8.2.1s7系列plc产品组建的几种典型网络8.2.2在编程软件中设置通信参数8.3通信指令及应用8.3.1网络读、写指令及应用8.3.2自由口通信指令及应用习题与思考题第9章 step7-micro/win编程软件功能与使用 9.1软件安装及硬件连接9.1.1软件安装9.1.2硬件连接9.1.3通信参数的设置和修改9.2编程软件的主要功能9.2.1基本功能9.2.2主界面各部分功能9.2.3系统组态9.3编程软件的使用9.3.1项目生成9.3.2程序的编辑和传送9.3.3程序的预览与打印输出9.4程序的监控和调试9.4.1用状态表监控程序9.4.2在run方式下编辑程序9.4.3梯形图程序的状态监视9.4.4选择扫描次数9.4.5s7-200的出错处理附录附录a常用电器的图形符号及文字符号附录b特殊继电器(sm)含义附录c错误代码附录ds7-200可编程序控制器指令集附录e实验指导书附录f课程设计指导书附录g课程设计任务书附录h台达pws1711触摸屏画面编辑简介参考文献电气控制与PLC应用技术(黄永红著)目录《电气控制与plc应用技术》从实际工程应用和教学需要出发，介绍了常用低压电器和电气控制电路的基本知识;介绍了plc的基本组成和工作原理;以西门子s7-200 plc为教学机型，详细介绍了plc的系统配置、指令系统、程序设计方法与编程软件应用等内容;书中安排了大量工程应用实例，包括开关量控制、模拟量信号检测与控制、网络与通信等具体应用程序。
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
11、中间继电器与接触器有何异同？答：相同点：输入信号都是电压；都是利用电磁机构的工作原理。
不同点：中间继电器用于小电流控制电路中，起信号传递、放大、翻转和分路等作用，主要用于扩展触点数量，实现逻辑控制；接触器用于频繁远距离接通或分断电动机主电路或其他负载电路，是执行电器，分主、辅助触点，大多有灭弧装置第二章作业参考答案1、三相笼型异步电动机在什么条件下可直接启动？试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指出哪些元器件在电路中完成了哪些保护功能？答：小容量的三相笼型异步电动机（<10kW）可以采用直接启动。
在该电路中，闭合自动开关QA0，按下启动按钮SF2，接触器接触器KM线圈通电，其常开主触点闭合，电动机接通电源开始全压启动，同时接触器KM的辅助常开触点闭合，使接触器KM线圈有两条通电路径。
这样当松开启动按钮SB2后，接触器KM线圈仍能通过其辅助触点通电并保持吸合状态。
按停止按钮SB1，接触器KM线圈失电，则其主触点断开。
切断电动机三相电源，电动机M自动停车，同时接触器KM自锁触点也断开，控制回路解除自锁。
松开停止按钮SB1，控制电路又回到启动前的状态。
其中，起短路保护作用的是熔断器FA；起过载保护作用的是热继电器BB；起失压和欠压保护作用的是接触器KM。
3、某三相笼型异步电动机单向运转，要求启动电流不能过大，制动时要快速停车。
试设计主电路和控制电路，并要求有必要的保护。
答：5、星形-三角形降压启动方法有什么特点并说明其适合场合？答：特点：星形启动电流降为原来三角形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，启动电流特性好、结构简单、价格低，但是启动转矩也相应降为原来三角形直接启动时的1/3，转矩特性差。
适合场合：电动机空载或轻载启动的场合。
7、三相笼型异步电动机有哪几种电气制动方式？各有什么特点和适合场合？答：1）反接制动，特点是制动迅速、效果好，但冲击大，通常仅适用于10kW以下的小容量电动机。
2）能耗制动，特点是能耗制动比反接制动消耗的能量少，其制动电流也比反接制动电流小得多，但能耗制动不及反接制动明显，且需要一个直流电源，控制线路相对比较复杂。
适用于电动机容量较大和启动、制动频繁的场合。
8、三相笼型异步电动机的调速方法有哪几种？答：改变极对数p的变极调速、改变转差率s的降压调速和改变电动机供电电源频率f1的变频调速。
12、某机床主轴由一台三相笼型异步电动机拖动，润滑油泵由另一台三相笼型异步电动机拖动，均采用直接启动，工艺要求有; （1）主轴必须在润滑油泵启动后，才能启动；（2）主轴为正向运转，为调试方便，要求能正、反向点动；（3）主轴停止后，才允许润滑油泵停止；；（4）具有必要的电气保护。
按动SF1使QA2得电自锁，则润滑油泵MA2启动，再按动SF2，可使QA1得电自锁，主轴电动机MA1正向启动。
按SF3可使QA1得电，即主轴电动机MA1正向点动；按SF4可使QA3得电，即主轴电动机MA1反向点动。
当润滑油泵要停转时，必须先使主轴电动机先停止，即QA1常开断开，再按动SF6。
14、设计一个控制线路，要求第一台电动机启动10S后，第二台电动机自行启动；运行5S后，第一台电动机停止并同时使第三台电动机自行启动；再运行10S，电动机全部停止。
15、设计一小车运行控制线路，小车由异步电动机拖动，其动作程序如下：（1）小车由原位开始前进，到终端后自动停止；（2）在终端停留2 min后自动返回原位停止；（3）要求能在前进或后退途中任意位置都能停止或启动。
第三章作业参考答案5、PLC有什么特点？答：PLC的主要特点有：（1）抗干扰能力强，可靠性高；（2）控制系统结构简单，通用性强；（3）编程方便，易于使用；（4）功能强大，成本低；（5）设计、施工、调试的周期短；（6）维护方便。
6、PLC与继电器控制系统相比有哪些异同？答：PLC的梯形图与传统的电气原理图非常相似，信号的输入/输出形式及控制功能基本上也是相同的；它们的不同之处主要表现在：（1）控制逻辑——继电器控制逻辑采用硬接线逻辑，利用继电器机械触点的串联或并联，及时间继电器等组合成控制逻辑，其接线多而复杂、体积大、功耗大、故障率高，灵活性和扩展性很差。
而PLC采用存储器逻辑，其控制逻辑以程序方式存储在内存中，灵活性和扩展性都很好。
（2）工作方式——继电器控制线路中各继电器同时都处于受控状态，属于并行工作方式。
而PLC的控制逻辑中，各内部器件都处于周期性循环扫描过程中，各种逻辑、数值输出的结果都是按照在程序中的前后顺序计算得出的，所以属于串行工作方式。
（3）可靠性和可维护性——继电器控制逻辑使用了大量的机械触点，连线也多，可靠性和可维护性差。
而PLC采用微电子技术，大量的开关动作由无触点的半导体电路来完成，PLC还配有自检和监督功能，可靠性和可维护性好。
（4）控制速度——继电器控制逻辑依靠触点的机械动作实现控制，工作频率低，且机械触点还会出现抖动问题。
而PLC是由程序指令控制半导体电路来实现控制，属于无触点控制，速度极快，且不会出现抖动。
（5）定时控制——继电器控制逻辑利用时间继电器进行时间控制。
时间继电器存在定时精度不高，定时范围窄，且易受环境湿度和温度变化的影响，调整时间困难等问题。
PLC使用半导体集成电路做定时器时基脉冲由晶振产生，精度相当高，且定时时间不受环境的影响，定时范围广，调整时间方便。
（6）设计和施工——使用继电器控制逻辑完成一项工程，其设计、施工、调试必须依次进行，周期长、而且修改困难。
而用PLC完成一项控制工程，在系统设计完成后，现场施工和控制逻辑的设计可以同时进行，周期短，且调试和修改都很方便。
11、PLC是按什么样的工作方式进行工作的？它的中心工作过程分哪几个阶段？在每个阶段主要完成哪些控制任务？答：PLC是按集中输入、集中输出，周期性循环扫描的方式进行工作的。
它的中心工作过程分输入采样阶段、程序执行阶段、输出刷新阶段。
在输入采样阶段，首先扫描所以输入端子，并将各输入状态存入相对应的输入映像寄存器中，此时输入映像寄存器被刷新，它与外界隔离，其内容保持不变，直到下一个扫描周期的输入采样阶段。
在程序执行阶段，PLC按从左到右、从上到下的步骤顺序执行程序。
在输出刷新阶段中，元件映像寄存器中所有输出继电器的状态一起转存到输出锁存器中，通过一定方式集中输出，最后经过输出端子驱动外部负责，在下一个输出刷新阶段开始之前，输出锁存器的状态不会改变。
12、一般来说，PLC对输入信号有什么要求？答：要求：输入信号的宽度奥大于一个扫描周期，或者说输入信号的频率不能太高，否则很可能造成信号的丢失。
第四章作业参考答案4、PLC中的内部编程资源（即软元件）为什么被称作软继电器？某主要特点是什么？答：软元件是PLC内部的具有一定功能的器件，实际上是由电子电路和寄存器及存储器单元等组成。
它们都具有继电器特性，但没有机械性的触点。
为了把这种元器件与传统电气控制电路中的继电器区别开来，把它们称做软继电器。
其主要特点是：（1）软元件是看不见、摸不着的，也存在物理性的触点；（2）每个软元件可提供无限多个常开触点和常闭触点，即它们的触点可以无限次使用；（3）体积小、功耗低、寿命长。
5、S7-200系列PLC中有哪些软元件？答：输入继电器I、输出继电器Q、通用辅助继电器M、特殊继电器SM、变量存储器V、局部变量存储器L、顺序控制继电器S、定时器T、计数器C、模拟输入映像寄存器AI、模拟输出映像寄存器AQ、高速计数器HC、累加器AC。
第五章作业10、试设计一个照明灯的控制程序。
当接在I0.0上的声控开关感应到声音信号后，接在Q0.0上的照明灯可发光30S。
如果在这段时间内声控开关又感应到声音信号，则时间间隔从头开始。
这样可确保最后一次感应到声音信号后，灯光可维持30S的照明。
11、试设计有一个抢答器电路程序。
出题人提出问题，3个答题人按动按钮，仅仅是最早按的人面前的信号的亮。
然后出题人按动复位按钮后，引出下一个问题。
12、用简单设计法设计一个对锅炉鼓风机和引风机控制的梯形图程序。
控制要求：（1）开机前首先启动引风机，10S后自动启动鼓风机；（2）停止时，立即关断鼓风机，经20S后自动关断引风机。
第六章作业参考答案5、用功能图方法完成第5章5.5.2节应用举例中【例5-2】的编程。
要求画出功能图、梯形图。
设计完成后，试分析两种编程方法在设计顺序控制逻辑程序时不同之处。
（2）梯形图两种编程方法在设计顺序控制逻辑程序时不同之处：运用简单设计法时，主要凭设计者的经验来完成，通过理清控制的逻辑关系，写出逻辑函数，然后用梯形图的形式直接画出控制程序。
