新北洋打印机

再执行上面的第三步检测是否激活成功。
----------------------------------------------以下为打印机激活成功后的测试情况----------------------------------------------------------
测试1.
当打印机返回状态位是20 0 32 79时 -->点击[解除禁止打印]
关闭打印机上盖 --> 点击[测试状态] --> 返回状态：20 0 32 79 ------(能出现该状态初步说明打印机激活成功)
注意：如果打印机激活不成功，则重启打印机后，
执行下面两步：
1.点击[激活免丢单功能] --> 重启打印机
2.点击[打开自动状态返回功能]->重启打印机
-----------------------------------------------------修改打印机IP地址------------------------------------------------------------------------
1. 打印机的初始化IP为192.168.1.251
经过以上任意一个测试，如果成功的话，就表示打印机绝对激活成功！
打印机激活成功后，关闭打印机再重启，就可以正常使用了。
--------------------------------------------------------其它说明-------------------------------------------------------------------------------
--> 返回状态：20 0 32 47 --> 点击[修复状态] --> 返回状态：20 0 0 15 ------(这表明打印机在异常后返回了正常状态)

新北洋BTP-2300E标签打印机操作指南
1、BTP-2300E标签打印机主要应用
BTP-2300E标签打印机主要用于打印成品电缆标牌的打印设备。

其软硬件安装详见说明书。

2、启动新北洋打标机，菜单【文件】→【新建】，快捷键Ctrl+N，弹出【页面设置】对话
框，进行参数设置，如图3所示
图1：软件启动界面图2 ：软件主界面图3：页面设置
3、设置标牌文本字符，点击图标，弹出【文本设置】对话框，如图4如果是临时使用，
就不需要建立数据库，在『数据库』→『屏幕数据』，在『格式』→『段落』→『对齐方式』→『居中对齐』，拉大文本框宽度与页面的宽度一样，如图5、6；如果重复使用的内容，就需要建数据库方便下次使用。

图4：数据库选择图5：数据库选择图6：拉大文本框与页面的宽度一样
3、重复使用的数据需要建立数据库，数据源可选择Excel，ACCESS，TXT等作为数据存储，先建Excel或者Access文档,下面以Excel文档为例，建立电子表格命名为：2054.xls，输入标牌内容并保存，打开标牌打印系统【数据库】→【设置数据库】→弹出对话框【数据库设置】→『请选择文件数据源』→『EXCEL』→选择2054.xls确定即可，如图7
图7：2054.xls电子表格图2：数据库设置
设置标牌文本字符，点击图标，弹出【文本设置】→『数据源』→『数据库』→『A』，如图9、10
图8：数据库与文本框连接图10：确定后数据库中内容连接成功第二排文本框连接重复操作即可，注意在选择『数据变量』时应选择『B』，如图11
图11：确定后数据库中内容连接成功
4、打印设置，选择『定位记录』→『数据记录』选择需要打印内容即可
图12：打印数据定位选择。

新北洋打印机BTP-2200E2300E常见问题3.5.1 按键配置模式下按键、指示灯功能说明模式按键按键功能指示灯状态进纸+暂停按【进纸】+【暂停】键上电，待蜂鸣器鸣叫一声后松手，开始打印简单参数配置菜单并进入简单参数配置模式三个灯交替闪烁进入简单模式后首次按下【进纸】键确认更改打印机纸张类型电源灯闪烁进纸继续按【进纸】键纸张类型在标签纸、标记纸、连续纸之间切换见附录3进入简单模式后首次按【暂停】键确认更改打印方式停止灯闪烁暂停继续按【暂停】键打印方式在热敏方式、热转印方式之间切换见附录3进入简单模式后首次按【取消】键确认更改自动上纸错误灯闪烁取消继续按【取消】键自动上纸在有自动上纸、无自动上纸之间切换。

见附录3简单参数配置进纸+取消按【进纸】+【取消】键保存已修改的参数并退出简单参数配置模式，返回到待机状态电源灯常亮暂停+取消按【暂停】+【取消】键上电，待蜂鸣器鸣叫一声后松手，开始打印复杂参数配置菜单并进入简单参数配置模式电源灯常亮停止灯灭错误灯常亮进纸按下【进纸】键逆时针翻主菜单目录项或更改当前目录项的参数值电源灯闪烁一次暂停按【暂停】键打印当前要更改的配置项；当前项更改完毕后，按【暂停】键打印当前已更改的配置项并返回到配置菜单的第一项停止灯闪烁一次取消按下【取消】键顺时针翻主菜单目录项或更改当前目录项的参数值错误灯闪烁一次复杂参数配置进纸+取消按【进纸】+【取消】键保存已修改的参数并退出复杂参数配置模式，返回到待机状态电源指示灯常亮表3.5.1-1BTP-2100E 用户手册- 10 -3.5.2 简单参数配置功能1) 按【进纸】+【暂停】键开机待蜂鸣器鸣叫一声后松手，进入简单参数配置模式，此时打印出简单参数配置菜单（见附录3）；2) 参照简单参数配置过程示意图（见附录3）配置需要修改的参数；3) 配置过程中可以参照参数值与指示灯状态对应关系（见附录3）确认参数值。

下面以修改介质类型（连续纸改为黑标记纸）为例介绍简单参数配置过程：按【进纸】+【暂停】键上电，等待蜂鸣器鸣叫一声后松手打印出简单参数配置菜单按【进纸】键进入纸张类型修改项，此时只有电源指示灯闪烁（停止灯灭/错误灯亮表示为连续纸）按【进纸】键一次改为标签纸，再按一次则改为黑标记纸按【进纸】+【取消】键保存设置并打印出配置菜单，检查修改的正确性打印机进入待机模式指示灯循环闪烁，等待用户按键确认修改的参数BTP-2100E 用户手册- 11 -3.5.3 复杂参数配置功能1) 按【暂停】+【取消】键开机，待蜂鸣器鸣叫一声后松手，进入复杂参数配置模式，此时打印出复杂参数配置菜单（见附录4）；2) 各级目录项及其参数配置说明见附录4。

BTP-N58Ⅱ热敏收据打印机 用户手册山东新北洋信息技术股份有限公司- 1 -声明本手册内容未经同意不得随意更改，山东新北洋信息技术股份有限公司（以下简称新北洋）保留在技术、零部件、软件和硬件上变更的权利。

用户如果需要与产品有关的进一步信息，可与新北洋或经销商联系。

未经新北洋的书面许可，本手册的任何章节不得以任何形式、通过任何手段进行复制或传送。

版权本手册于2011年编制，版权属于新北洋。

中国印制。

1.0版本。

商标新北洋使用的注册商标是警告、注意警告 必须遵守，以免伤害人体，损坏设备。

注意 给出了打印机操作的重要信息及提示。

山东新北洋信息技术股份有限公司质量管理体系通过下列认证：ISO9001 质量管理体系认证ISO14001环境管理体系认证OHSAS18001职业健康安全管理体系认证IECQ QC080000危害物质过程管理体系认证- 2 -安全须知在操作使用打印机之前，请仔细阅读下面的注意事项：1． 安全警告警告：不要触摸打印机的撕纸刀；警告：打印头为发热部件，打印过程中和打印刚结束，不要触摸打印头以及周边部件；2． 注意事项1) 打印机应安装在一个平整、稳固的地方；2) 在打印机的周围留出足够的空间，以便操作和维护；3) 打印机应远离水源并避免阳光、强光和热源的直射；4) 不要在高温，湿度大以及污染严重的地方使用和保存打印机；5) 避免将打印机放在有振动和冲击的地方；6) 不允许潮湿的空气在打印机的表面结露，如果已经形成，在露水消除之前不要打开打印机的电源；7) 将打印机的电源适配器连接到一个适当的接地插座上，避免与大型电机或其它能够导致电源电压波动的设备使用同一插座；8) 如果较长时间不使用打印机，请断开打印机电源适配器的电源；9) 避免水或导电的物质（例如：金属）进入打印机内部，一旦发生，应立即关闭电源；10) 打印机不得在无纸的状态下打印，否则将严重损害打印头；11) 为了保证打印质量和产品的寿命，建议采用推荐的或同等质量的纸张；12) 插接或断开各个接口时，必须关掉电源，否则可能会引起打印机控制电路的损坏；13) 用户不得自行拆卸打印机进行检修；14) 妥善保管本手册，以备使用参考。

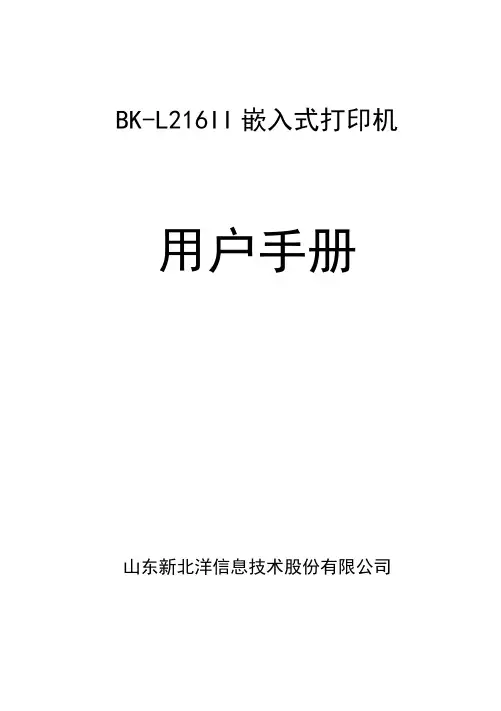

BK-L216II嵌入式打印机用户手册山东新北洋信息技术股份有限公司目录声明 (4)1.概述 (7)1.1简介 (7)1.2主要特点 (8)2主要技术指标 (9)2.1技术规格 (9)2.2纸张规格 (11)3打印机构造及功能 (14)3.1外观和组件 (14)3.2外形尺寸 (17)3.3打印单元 (20)3.3.1打印单元组件外观(不带纸卷架结构图) (20)3.3.2打印单元组件的说明 (21)3.4容纸机构 (22)3.4.1容纸机构外观 (22)3.4.2容纸机构组件的说明 (24)3.5纸卷支架 (24)3.5.1纸卷支架外观 (24)3.5.2纸卷支架组件的说明 (25)3.6接口 (26)4打印机的安装与建议 (27)4.1打开包装 (27)4.2打印机的组装(适用于立式、卧式机型) (27)4.3连接接地线 (28)4.4连接AC电源适配器 (28)4.5连接接口电缆 (29)4.6纸卷的安装 (30)4.6.1纸卷的安装步骤 (31)- 1 -4.6.2根据需要选择半自动上纸和手动上纸方式 (33)4.7打印机的安装 (35)4.8驱动程序安装 (44)5打印机的日常维护 (46)5.1打印头清洁 (46)5.2传感器清洁 (47)5.2.1纸传感器清洁 (47)5.2.2上纸传感器清洁 (47)5.2.3出纸传感器清洁 (48)5.2.4退纸传感器 (48)5.3打印胶辊清洁 (49)5.4切刀手动复位 (50)5.5塞纸的手工排除 (51)6接口信号 (52)6.1RS-232接口 (52)6.1.1参数 (52)6.1.2接口连接终端分配和信号功能 (52)6.2IEEE1284并行接口（可选） (53)6.2.1参数 (53)6.2.2打印机状态对并口(/FAULT引脚和PE引脚)的影响 (53)6.2.3并口信号 (54)6.2.4数据接收时序 (55)6.3 USB接口（可选） (56)7常见故障处理方法与维护 (57)7.1常见错误处理 (57)7.1.1安装打印纸时出现的问题 (57)7.1.2打印时出现的问题 (58)7.1.3出纸时出现的问题 (58)7.1.4其它问题 (59)8附录 (60)- 1 -附录1打印机自检样张 (60)附录2工具软件 (64)附录2.1 调试软件 (64)附录2.2 演示程序 (65)附录2.3 KIOSKUtility工具 (66)- 1 -声明本手册内容未经同意内容不得随意更改，山东新北洋信息技术股份有限公司（以下简称新北洋）保留在技术、零部件、软件和硬件上改善产品的权利。

新北洋3300e打印机使用教程新北洋3300e打印机使用教程准备工作•确保打印机已安装好驱动程序•打开电脑并连接打印机到电源和电脑•确保有足够的打印纸放入打印机步骤一：打开电脑和打印机1.确保电脑已开启并处于正常工作状态2.打开打印机电源开关，并等待打印机启动完成步骤二：打开打印机设置页面1.在电脑上打开打印机设置控制面板2.点击“开始”菜单，选择“控制面板”3.在控制面板中找到并点击“设备和打印机”选项4.在设备和打印机页面中找到相应的打印机图标并双击打开设置页面步骤三：选择打印选项1.在打印机设置页面的菜单栏中，找到并点击“打印”2.在弹出的下拉菜单中选择所需的打印选项，如页面大小、打印质量等步骤四：选择打印文件1.打开需要打印的文件，如Word文档或PDF文件2.在文件菜单中选择“打印”，或使用快捷键Ctrl + P3.弹出的打印设置页面中，选择所需的打印机和打印选项步骤五：调整打印设置1.在打印设置页面中，可以进一步调整打印选项2.可以设置打印页数范围、打印副本数目等3.可以选择双面打印或单面打印等高级选项步骤六：开始打印1.确认所有设置已调整完毕2.在打印设置页面中点击“打印”按钮，开始打印3.等待打印完成小贴士•如果打印机未正常工作，可以尝试重新安装驱动程序或联系技术支持•确保打印纸正确放入打印机的纸盒及纸槽中•定期清理打印机内部的灰尘和纸屑，以保持打印质量和设备性能以上是关于新北洋3300e打印机使用教程的详细步骤。

祝您使用愉快！步骤七：检查打印结果1.打印完成后，取出打印的文件2.仔细检查打印结果是否符合预期3.如有需要，可以重新打印或进行调整步骤八：关闭打印机和电脑1.打印完成后，关闭打印机电源开关2.在电脑上关闭打印机设置页面3.关闭电脑并断开打印机与电脑的连接常见问题解答1.打印机无法正常启动–检查打印机电源是否插好–确保电源开关已打开–如果问题依然存在，尝试重新安装打印机驱动程序2.打印机无法正常连接到电脑–检查打印机与电脑的连接线是否插好–确保连接线没有损坏–尝试更换连接线或重新插拔连接线3.打印质量不佳–检查打印纸的质量是否合适–确保打印机内部没有纸屑或灰尘–调整打印机设置中的打印质量选项4.打印速度过慢–确保电脑配置满足打印机需求–关闭不必要的后台程序，释放系统资源–调整打印机设置中的打印速度选项以上是一些常见问题的解答，如果您遇到其他问题，建议您联系相关技术支持或查询打印机的使用手册。

附录 1.1 主要技术规格 ................................. 23 附录 1.2 碳带技术规格 ................................. 25 附录 1.3 纸张技术规格 ................................. 25 附录 2 自检样张 ......................................... 27 附录 3 打印及出纸位置 ................................... 29 附录 4 通讯接口 ......................................... 30 附录 4.1 串行接口 ................................. - 30 附录 4.2 并行接口 ..................................... 31 附录 4.3 USB 接口 ..................................... 32
打开打印机包装，对照装箱单检查物品是否缺少和损坏。如出现 物品缺损，请与代理商或厂家联系。
注：并口通讯线和 USB 通讯线根据相应接口类型只具其一。
1.3 打印机安装位置
图 1.2.1
平放在操作桌面上，须防水，防潮，防尘。安装时倾斜角度最大 不能超过 15°。
-2-
1.4 连接电源适配器
BTP-2100E 用户手册
1) ISO9001 质量管理体系认证 2) ISO14001 环境管理体系认证 3) OHSAS18001 职业健康安全管理体系认证 4) IECQ QC080000 有害物质过程管理体系认证
-1-
BTP-2100E 用户手册

BTP-S80热敏收据打印机用户手册山东新北洋信息技术股份有限公司声明本手册内容未经同意不得随意更改，山东新北洋信息技术股份有限公司保留在技术、零部件、软件和硬件上变更产品的权利。

用户如果需要与产品有关的进一步信息，可与山东新北洋信息技术股份有限公司或经销商联系。

未经山东新北洋信息技术股份有限公司的书面许可，本手册的任何章节不得以任何形式、通过任何手段进行复制或传送。

版权本手册于2017年印制，版权属于山东新北洋信息技术股份有限公司。

中国印制。

1.0版本。

商标山东新北洋信息技术股份有限公司使用的注册商标。

警告、注意警告必须遵守，以免伤害人体，损坏设备。

注意给出了打印机操作的重要信息及提示。

新北洋通过下列体系认证ISO9001质量管理体系认证ISO14001环境管理体系认证OHSAS18001职业健康安全管理体系认证IECQ QC080000有害物质过程管理体系认证联系方式地址：山东省威海市高技区火炬路169号保修、咨询电话：400-618-1368、800-860-1368传真：+86—631—5656098QQ：1969028066、1710647326邮政编码：264209网上答疑：安全须知在操作使用打印机之前，请仔细阅读下面的注意事项：1．安全警告警告：不要触摸打印机的切刀。

警告：打印头为发热部件，打印过程中和打印刚结束，不要触摸打印头以及周边部件。

警告：不要触摸打印头表面和连接接插件，以免因静电损坏打印头。

2．注意事项1)打印机应安装在一个平整、稳固的地方；2)在打印机的周围留出足够的空间，以便操作和维护；3)打印机应远离水源并避免阳光、强光和热源的直射；4)不要在高温、湿度大以及污染严重的地方使用和保存打印机；5)避免将打印机放在有振动和冲击的地方；6)不允许潮湿的空气在打印机的表面结露，如果已经形成，在露水消除之前不要打开打印机的电源开关；7)将打印机的电源线接到一个适当的接地插座上。

福州新北洋BTP-2200X条码打印机标签机的参数BTP-2200X是新北洋针对医院电子处方打印开发的新型处方打印机，采用专业的热转印打印技术，并继承了新北洋条码标签打印机的操作简单、维护方便、性能稳定、可靠性高等特点，为医院电子处方打印提供了新的超值选择。

作为国内领先的专用打印产品制造和服务商，新北洋一直致力于医院信息化的管理提升。

BTP-2200X即是新北洋结合医院电子处方传递与纸质处方打印的实际需求，为医院推出的一款专用处方打印机，该产品具有高速度、低噪音、大幅面、小身材以及易用、易维护等特点，是门诊医生最得力的助手。

高速度，低噪音BTP-2200X集32位高速微型处理器和独特的热历史控制技术于一身，可快速处理标签数据，保证了打印机以125mm/s输出信息及批量高速打印工作，同时，首张打印无需预热，批量打印时前后速度保持一致，实现2秒快速出单，轻松完成处方打印。

BTP-2200X采用热转印打印技术，不仅打印效果清晰，还解决了针式打印机工作时噪音大的问题，并且不产生粉尘、有机废气等污染，为患者和医护人员提供安静、环保的医疗环境。

大幅面，小身材BTP-2200X使用130mm幅宽专用处方单，有效兼顾了传统纸质处方的格式，既符合国家对处方格式的相关规定，也不需要改变医生原有的习惯，使用起来更便捷。

BTP-2200X机身小巧美观，放置于桌面使用，特别适合医生办公环境。

易用，易维护BTP-2200X容纳直径为127mm的大纸卷，支持300m长度的碳带，使用过程中无需频繁更换耗；整机采用开放式通道、模块化结构和茶色透明观察窗的设计，不仅使用户可以及时、方便地安装和更换耗材，还使日常维护工作变得非常简单，在提高工作效率的同时，大大降低了维护成本。

正因为BTP-2200X集聚了这么多优点，使她的首次亮相受到了业界和媒体的高度关注，“打印处方如此便捷！”我们相信，她将会成为医院处方打印的新宠。

BTP-2200X特性和优点1：高效，打印速度为125mm/s，打印精准灵敏，打印速度是一般的条码打印机的1.6倍2：高清，打印分辨率为203dpi，打印字体清晰，可以清楚的看出处方单的信息。

４
BTP-2000S 用户手册 4 打印机的日常维护 ................................................................................ 24 4.1 打印头清洁..................................................................................... 24 4.2 传感器清洁..................................................................................... 24 4.2.1 色带传感器清洁 ..................................................................... 24 4.2.2 纸标记传感器清洁 ................................................................. 25 4.3 打印胶辊清洁................................................................................. 25 5 常见故障处理方法与维护 .................................................................... 27 附录 ........................................................................................................... 29 附录 1 打印机技术规格....................................................................... 29 附录 1.1 主要技术规格 ................................................................... 29 附录 1.2 打印机出纸方式 ............................................................... 30 附录 2 介质规格................................................................................... 31 附录 3 打印机配置信息....................................................................... 33 附录 4 接口说明................................................................................... 35 附录 5 打印机默认值配置表............................................................... 37

新北洋打印机按键与报警说明一、条码打印机系列1．BTP-L42/BTP-L42II2．BTP-2200E/2300E/2200E PLU S/2300EPLU S/2200X3．BTP-L540/L520/L5254．BTP-3200E/3300E5123456712．BSTP-2008磁卡打印机四、嵌入式打印机系列1.BK-T080/T080II2.B T-T080一、条码打印机系列1.BTP-L42/BTP-L42II ◤1）指示灯状态说明2）打印机错误信息与指示灯闪烁对照表3）按键功能说明2.BTP-2200E/2300E/2200E PLU S/2300EPLU S/2200X◤1）指示灯功能说明2）按键功能说明3）指示灯与蜂鸣器①蜂鸣器在下述情况下短鸣一声打印机在开机或软复位正确时；擦除F L ASH成功时；下载字库、位图到F L ASH成功时。

②打印机错误信息与蜂鸣器鸣叫、指示灯闪烁对照表：31YSK-05001 2）按键功能说明3）指示灯与蜂鸣器③蜂鸣器在下述情况下短鸣一声打印机在开机或软复位正确时；擦除F L ASH成功时；下载字库、位图到F L ASH成功时。

4 15.BTP-6200I/6300I/2000KN◤1）指示灯功能说明2）按键功能说明3）液晶功能说明4）指示灯与蜂鸣器⑤蜂鸣器在下述情况下短鸣一声打印机在开机或软复位正确时； 擦除F L ASH成功时；11）指示灯与蜂鸣器状态说明电路将切断打印头电源，并停止打印；打印头停止打印的温度为65℃。

2.BTP-98NPII/98NPIII◤1）指示灯与蜂鸣器状态说明注意：5℃。

3.BTP-1）2）指示灯与蜂鸣器功能说明4.BTP-1）2）5.BTP-N58/N58II/R358/R356II◤1）指示灯功能说明2）指示灯与错误信息说明6.BTP-7.BTP-2002CP/2002CP II/2002CPV◤指示灯与蜂鸣器功能说明1.BST-1)按键操作打印自检样张2)指示灯功能说明3)指示灯报警指示功能说明4)打印浓度调整复印机的打印浓度由按键配置设置，共分为11级，分别为1~11级。

混合打印扫描产品及专用扫描产品
身份证卡专用复印机及证卡扫描仪
BST-2008E/BSTBST-2008E/BST-2008ER
BSTBST-2008S
BSTBST-3100/3300
自助服务系统及设备
自助服务系统及设备 以公司的关键基础部件为基础， 以公司的关键基础部件为基础，为各新兴领域提供自 助识别、查询、缴费、取单取卡、 助识别、查询、缴费、取单取卡、展示等自助服务系 统及设备
收据/日志打印机
1、热敏收据/日志打印机 热敏收据/
（1）50mm热敏收据/日志打印机 50mm热敏收据/ 热敏收据
BTPBTPBTP-R356II/ BTP-N58
BTPBTP-R358
BTPBTP-N58II
收据/日志打印机
（2）80mm热敏收据/日志打印机 80mm热敏收据/ 热敏收据
BTPBTP-2002CP BTPBTP-98NP BTPBTP-R580
山东新北洋信息技术股份有限公司
Brief introduction of Shan Dong New Beiyang Information Technology Co., Ltd
2011.10
关键基础零部件
具有打印、扫描、磁读写、RFID读写 读写、 具有打印 、 扫描 、 磁读写 、 RFID 读写 、 货币和支票识别 等功能， 等功能，可作为关键基础零部件嵌入到整机设备
主要包括：高速铁路售检票设备、通信自助服务、交通处罚自助查询缴费、 主要包括：高速铁路售检票设备、通信自助服务、交通处罚自助查询缴费、社保自助缴 费查询系统等各种新兴领域的自助服务系统及设备。 费查询系统等各种新兴领域的自助服务系统及设备。
自助服务系统及设备

条码打印机安装指南产品型号：新北洋BTP-v540产品类型：条码打印机通讯方式：以太网打印介质：热敏打印适配系统：windows XP、windows 7/8/10北京万向新元科技股份有限公司2016新北洋BTP-V540标签打印机安装流程1.打印机网络IP设置1.1.打开打印机网络IP设置工具软件，运行BYNetWinConfig.exe1.2.搜索网络中的已连接打印机，点击【搜索打印机】1.3.设置打印机IP地址，选择搜索到的打印机列表，点击【设置网络参数】，在弹出的画面内输入IP地址和子网掩码，默认IP建议为192.168.3.177，默认网关建议为255.255.255.0，网关设置为空。

进入密码为空。

点击确定，IP的设置完成。

2.安装打印机系统驱动2.1.安装驱动软件运行程序安装包的“Steup.exe”，请仔细阅读相关软件的许可协议，如果接受协议中的所有条款，请点击“我接受所有的条款许可协议”然后点击“下一步”按钮；2.2.设置打印机名称选择安装打印机的类型、名称（在<标签打印机>选项处选择“BTP-V540”），如果要设置该打印机为默认打印机，请选中“设置为默认打印机”按钮，点击下一步；2.3.选择安装方式选择安装方式，选中“典型安装”，点击下一步；2.4.选择操作系统选择当前安装系统类型，点击“下一步”按钮；2.5.设置打印机端口系统默认“LPT1：”位打印机端口，可根据实际使用端口选择安装，这这里我们选择“NET:”,然后在IP处输入地址（按实际分配填写，默认IP为192.168.3.177），点击“安装”按钮；2.6.安装成功提示如下，至此驱动安装成功。

3.设置打印机纸张参数3.1.打印机设置选择BTP-V540打印机，点击右键，选择【属性】3.2.纸张大小设置选择【应用】栏位，在名称V540下输入宽度和高度，建议值为宽600，高400，然后点击【保存纸张大小】3.3.打印首选项设置返回【常规】栏位，选择【打印首选项】按钮，弹出打印首选项设置页面在打印首选项页面，选择【版面】栏位，在纸张大小内选择BTP-V540，点击【确定】保持设置。

新北洋打印机一票一控传菜使用说明目录一、硬件环境配置介绍（设置打印机I P及测试网络通讯） (2)1.1、运行 (2)1.2、中英文语言转换功能 (2)1.3、搜索打印机功能 (2)1.4、设置无线参数 (4)1.5、接口固件升级 (6)1.6、查询设备状态 (6)1.7、打印自检页 (8)1.8、接口复位功能 (8)二、泰能软件配置介绍 (9)2.1、数据库 (9)2.2、设置传菜码 (9)2.3、设置传菜码与商品关联 (10)2.4、启动PosCashier （或PosTouchCashier） (11)2.5、修改传菜单 (11)2.6、参数配置（PrintConfig.ini） (13)三、泰能软件使用介绍 (14)3.1、运行打印服务器 (14)3.2、正在处理的数据 (14)3.3、已打印的数据 (15)3.4、打印失败的数据 (15)3.5、打印机状态监控 (16)3.6、错误信息 (17)3.7、环境配置信息 (18)一、硬件环境配置介绍（设置打印机I P及测试网络通讯）1.1、运行双击B YNetWinConfig.exe 运行配置工具软件，弹出配置工具主界面：1.2、中英文语言转换功能界面中语言列表支持简体中文、英文两种语言转换，默认语言是中文。

1.3、搜索打印机功能搜索功能：点击“搜索打印机”按钮，谈出选择搜索协议窗口：UDP协议搜索：JK-E01、JK-E02、JK-W01接口设备网络参数必须与用户电脑主机在同一网段内，JK-W01无线网络必须连接正常；IP地址不能存在冲突。

IPX/SPX协议搜索：JK-E02接口设备网络参数可以与用户电脑不在同一网段，但用户主机必须安装IPX/SPX协议支持，并且属性设置帧类型为“Ethernet 802.3”，网络号设置为“00000000”。

如果IPX协议设置后还搜索不到JK-E02接口打印机，请按照前提条件2）设置主机与JK-E02打印机网络参数在同一网段内，再进行搜索。

BTP-6300F简单使用手册
一、开箱检查
检查装箱单上所列物品是否齐全并且完好，如果有损坏或缺少，请与公司联系。

注意：取出主机时，请使用双手夹稳两侧（如图）防止主机掉落损坏。

二、打印机安装
1.打印机连接
确认打印机的电源开关处于关闭状态后，再按图1方式连接打印机。

图1 注意：因串口线是此打印机专用线，如打印机
更换电脑使用时，请将打印机和串口线一起转移。

2.介质安装
2.1碳带安装
如图2所示，注意碳带安装方向。

图2
2.2打印介质安装
1.关闭打印机电源；
2.调节左右逼纸块，使通道宽度和打印介质匹配；
3.翻开纸仓组件的延长板，将打印介质放入纸仓内即可，如图3所示。

图3
三、按键、指示灯、蜂鸣器与液晶功能说明
⏹按键
⏹指示灯、蜂鸣器功能说明
⏹液晶功能说明
四、日常保养和维护
1.清洗打印头和胶辊
⏹关闭打印机电源，打开上盖；
⏹如果刚打印完毕，请等待打印头完全冷却；
⏹用酒精棉(应拧干)擦去打印头和胶辊表面的污点和灰尘；
⏹待酒精完全挥发后，闭合打印机上盖。

2.清除塞纸
⏹关闭打印机电源，打开上盖；
⏹清除塞纸，闭合上盖；
⏹重新开启打印机电源。

如有使用上的问题，欢迎拨打我们24小时服务热线：4006181368（手机拨打）
8008601368（座机拨打）。
