砌体拉结筋及构造柱植筋技术要求

填充墙砌体拉结筋“植筋法”解析一、工艺原理钢筋混凝土结构柱(墙)施工时不进行拉结筋或其埋件的预埋,在填充墙砌体砌筑前采用“植筋法”进行拉结筋的后植入(锚固)施工,在墙体拉结筋位置钻孔、注胶柱(墙设计(验收位,设计无要求时,孔深按≥15d考虑,一般采用100mm,孔径按d+2～4mm控制,一般采用10mm。

钻孔时要使用冲击钻垂直于结构表面均匀钻入,以便控制钻孔的垂直。

孔深用冲击钻上顶杆控制,如钻孔时遇到柱(墙)主筋,可把钻孔位置水平平移一个钢筋直径的位置,重新钻入,原钻出的未成型废孔用1:1水泥砂浆筋钻孔位置有可能重合,则需根据砌块模数适当调整箍筋或混凝土墙体水平筋,根据灰缝大小适当调整钻孔位置,废孔仍采用前面所述方法进行处理。

(3)清孔。

钻孔完成一个结构面后,可进行清孔操作。

清孔的目的是要吹清内粉尘,采用专用毛刷和吹风机(橡皮气囊、手推式气筒或手动、电动吹风机)配合进行。

清孔时用“四吹三刷”法,即先吹清孔浮尘,然后用专用毛刷清刷孔壁,清刷时毛刷在孔内抽拉转动,如此反复吹刷,清理干净孔内无法达到设计的粘结强度,影响拉结质量,清孔,设计,,出(约10秒种)。

(5)注胶。

根据产品说明书确定具体方法。

一般液体状胶可用手持式自动压力灌浆器进行注胶操作。

拉动拉杆,将配好的植筋胶拌合物吸入内囊,注胶时要注意排除钻孔内的空气,将注胶咀伸入钻好的植筋孔中约8cm左右,推动拉杆使胶料注入孔内,边推拉杆边向孔外拔灌浆器,直至灌浆器注胶咀抽出至离孔口1/3孔深(约3cm左右)时方可停止注胶,以植入拉结筋后胶液略有被挤出为度。

一次配好的植筋胶拌合物注胶完成后,应把套筒、弹簧、拉杆用丙酮清洗干净,以利再用。

“固立特拉结筋用植筋胶”不需用灌浆器注胶,只需将泡好的植筋胶放入待植筋孔内,剂量多少以钢筋植入时微有溢出为准。

(6)植筋。

植筋应在注胶完成后立即进行。

为保证胶体饱满,注胶完成后,将加工缓缓插分种和1筒、手动或电动吹风机)、铁桶或塑料桶(配胶容器),搅拌棒、手持式自动压力灌浆器、钢丝刷、脱籽棉球等。

植筋技术交底一、施工准备1、墙体植筋：统一从建筑一米线向下150mm作为第二道拉筋，从第二道拉筋处向上或向下按间距500mm植筋，2 ø6设置。

拉筋植入墙体不小于12d。

压入砌体内的长度，应沿强全长贯通。

采用搭接的办法，搭接长度不小于500mm，末端应有135°弯钩。

具体应根据填充墙的大小来确定植筋的长度及压墙筋的长度。

在遇止水导墙时或第一道拉筋间距小于300mm时，可根据现场情况将最下面一道钢筋移至梁底。

2、构造柱植筋：根据现场需要的部位应提前植筋，植入应不小于12d，构造柱搭接不小于50d。

3、现浇过梁植筋：植筋应下部植筋，门高加上现浇过梁保护层厚度即是植筋的位置。

钢筋植入深度，根据建筑施工手册规定，ø10为10d、ø12为12d、ø14为14d。

4、窗台压顶植筋：应根据窗台高度及压顶厚度确定植筋位置，植筋2跟三级钢直径8的钢筋，植入长度12d。

窗台压顶具体做法按结施2图1施工。

5、准备好施工材料及机具如：钻孔工具（电锤）、清孔毛刷、清孔风机、锚固植筋胶等。

6、按图纸设计要求及砌体规范进行墙体拉接钢筋下料。

二、施工工艺1、施工流程：钻孔→清孔→泡胶→植筋泡胶→植筋→植筋保养。

2、施工工艺：2.1用电锤按墙、柱上标注的需要植筋的位置位的钻孔。

2.2 用毛刷、清孔风机或水对孔内粉尘清洗至干净，检查植筋胶外包装上的生产日期及合格证。

2.3将泡好植筋胶放入待植筋孔内，剂量多少以钢筋植入时微有溢出为准。

2.4把钢筋植入至孔底（一般用锤子锤击钢筋植入），如钢筋有生锈现象，必须用钢丝刷清除铁锈后再植入。

2.5钢筋植好后，需保养72小时，期间不得晃动。

三、质量标准1、钢筋品种、强度等级必须符合设计要求。

2、灌浆料的强度必须满足其验收标准要求。

3、钻孔的直径必须满足插筋距孔边距要求。

成孔的水平偏差不得大于2mm,垂直偏差不得大于1%。

4、灌浆料必须密实饱满。

5、根据技术参数要求三天内严禁砌筑，杜绝人为扰动三天内杜绝人为扰动。

广西安业建筑工程有限责任公司桂平市旅游特色商品展示区（润景江都一期）5#、8#、9#、10#楼工程砌体拉结筋及构造柱植筋方案编制：审核：审批：编制单位（章）：编制时间：年月日目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (3)四、施工工艺及具体操作方法 (4)五、锚固质量检查及验收 (6)六、施工要点及注意事项 (7)七、施工过程中的成品保护 (8)八、施工进度保证措施 (8)一、编制依据1.1国家有关法律、法规、现行有关技术规范、规程及标准。

1.2国家及地方现行施工验收规范、操作规程、质量检验验收标准和安全检查标准。

1.3经审图机构审查合格的本工程全套施工图纸与设计文件。

1.4工程施工承包合同（包括补充协议、投标文件等）1.5本工程执行主要现行规范、规程和标准等：1、《混凝土结构加固技术规范》（GB50367-2013）2、《建设工程施工现场供用电安全规范》（GB50194-2014）3、《建筑工程施工质量验收统一标准》（GB50300-2013）4、《砌体工程质量验收规范》（GB50203-2011）5、《建筑结构荷载规范》（GB50009-2012）6、《混凝土结构后锚固技术规程》（JGJ145-2013）7、《施工现场临时用电安全技术规范》（JGJ46-2005）二、工程概况项目名称桂平市旅游特色商品展示区（润景江都一期）建设地点桂平市西山镇大起村建设规模1、一标段共有四栋塔楼和裙楼组成，塔楼地下一层，地上20层,总高64.8米。

裙楼地下一层，地上一层，地下一层层高6.1米，部分6.8米和7.7米；塔楼首层4.8米，标准层高2.9米，总建筑面积55346.37平方米。

基础形式均为独立基础，持力层为石灰岩（破碎），塔楼设计等级为乙级，裙楼设计等级为丙级。

塔楼：剪力墙结构；裙楼和地下室：框架结构；建筑结构安全等级为二级，结构设计使用年限50年，建筑抗震设防类别为标准设防（丙）类，地基基础设计等级为乙级。

砌体拉结筋及构造柱植筋技术要求施工单位：编制日期：7、砌体拉结筋及构造柱植筋技术要求本工程住宅外墙和内墙为200厚采用烧结页岩多孔砖，轴线居中，其余内墙为100/200厚页岩空心砖，砌体转角部位及砌体长度≥4米设构造柱，端柱构造柱和约束边柱构造柱。

为方便施工，本工程砌体拉结筋计划在做完主体框架后，砌筑填充墙时，所有框架柱、剪力墙与填充墙交接处均采用化学锚固植筋。

植筋深度不小于80mm，预留长度1000mm，与砌体墙身通长筋搭接长度不小于48d 且不小于300mm。

同时，构造柱柱预埋钢筋漏埋或严重偏位时，也采取化学锚固植方法进行处理。

本植筋方案主要是针对上述两种情况进行编制，若其他构件发生严重偏位则可按各单位要求采取此种方法进行处理。

构造柱楼平面采用预埋，顶部采用植筋（因各楼层局部变化太大无法确定顶部位置），内墙构造柱主筋采用 12，外墙构造柱主筋采用 14。

7.1、施工准备二次结构植筋正式施工前需作如下准备工作:（1）主体分部中承重结构已施工完毕，已经有关部门验收合格。

（2）场地清理:植筋作业、材料配制作业必须先清理好现场上的障碍物，并搭设操作平台。

（3）搭设操作平台:根据植筋的类别、位置、标高和现场的实际条件，支搭适用、安全的脚手架或平台。

脚手架和平台必须稳定牢固，并安装护身栏和踢脚板等安全防护装置。

（4）电力和照明设备安装:绝缘动力电线与电源可靠连接，并通过架设和支架引入作业区内与电闸箱相联。

电源闸箱与操作平台作业工人的直线距离，应满足电工设备的安全距离要求。

现场照明设备，应满足正常作业时的可视亮度和照度要求(包括通道区段的照明要求)。

（5）定位、放线和检查:按照施工图和施工组织设计的要求，放线、定位，确定植筋的准确位置。

（6）建筑材料进场后，进行各项材料的报验和检验，并在施工前实施。

四、施工工艺及具体操作方法7.2施工要求:（1）植筋深度≥80mm，植筋最小锚固长度1取10d、100mm。

技术交底单施工单位：四川宏大建筑工程有限公司工程名称贵港市东湖综合整治开发项目A2区1＃楼工程名称墙体拉结筋植筋分部分项名称基础、主体接受交底人一、施工工艺植筋是用高强度的化学锚固胶，使钢筋与混凝土产生握固力，从而达到预埋效果，施工后产生负荷承载力以满足设计及规范要求。

在填充墙砌体砌筑前用植筋法进行拉结筋的后植入施工,在墙体拉结筋位置钻孔、注胶并植入拉结筋，利用化学锚固胶作为拉结筋与柱(墙)混凝土的粘合剂，保证拉结筋与柱（墙）混凝土的可靠粘接,并保证拉结筋根据砌块模数确定的正确位置.使拉结筋与原结构柱（墙）混凝土的粘接强度达到设计或规范要求,拉结筋上的拉力通过化学锚固胶向混凝土柱(墙）中传递。

二、植筋胶的技术指标本工程采用建筑结构胶。

⑴建筑结构胶产品技术指标：①比重1.7g/m3；②稠度大于等于30mm；③抗压强度大于等于80MPa；④施工配比膏状为A:B=100：5; ⑶植筋胶的化学反应时间30~40分钟；⑷植筋胶的钻孔深度钻孔深度为13-14倍D（D为钢筋直径).三、工艺流程及施工操作要点⑴工艺流程弹线定位→钻孔→清孔→钢筋除锈→配胶→注胶→植筋→检查验收⑵施工操作要点交底人签字:技术交底单施工单位：四川宏大建筑工程有限公司交底人签字：技 术 交底 单施工单位：四川宏大建筑工程有限公司在填充墙砌体施工前，进行拉结筋的施工.植筋法施工拉结筋主要工艺如下: 弹线定位：对照施工图，在填充墙与柱或墙相连接的结构表面，按设计或构造要求在设置拉结筋的位置，沿高度方向进行弹线，先弹竖线，再弹横线，横竖线相交部位,即为拉结筋的钻孔位置。

钻孔:根据弹出的钻孔位置，用冲击钻钻孔,孔深和孔径按本要求确定。

孔深按≥13—14d 考虑，孔径按d+2~4mm 控制.钻孔时要使冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直.孔深用冲击钻上顶杆控制。

如钻孔时遇到柱（墙）主筋，可把钻孔位置水平平移一个钢筋直径的位置,重新钻入，原钻出的未成型废孔用1：1 水泥砂浆填塞补平，钢筋工程施工时，绑扎钢筋前，如箍筋（墙体水平筋）位置与拉接筋钻孔位置有可能重合,则需根据砌块模数适当调整箍筋（墙体水平筋）间距，尽可能避开;钻孔时如碰上箍筋或混凝土墙体水平筋，根据灰缝大小适当调整钻孔位置，废孔仍采用前面所述方法进行处理。

框架结构填充墙砌筑前需注意以下几点按9度选取构造措施，填充墙采用刚性连接，先核对墙平面位置、门窗洞口尺寸后方可进行下一道工序，外墙填充墙底部砌筑300mm 高烧结普通砖。

未预埋构造柱插筋及墙体拉结筋的需要后期植筋时，植筋深度为20d(例如：用6mm钢筋时钢筋植入长度不能小于120mm)，所有植筋必须做拉拔试验一、拉结筋要求：没有提前预埋拉结筋需要后期植筋时，植筋深度不小于20d，水平拉结钢筋为2根6mm钢筋（墙厚大于240mm时3根6mm钢筋）填充墙水平拉结筋竖向间距不应大于400mm，拉结筋应通长设置。

二、构造柱设置要求；①内外墙交接处、转角处设置构造柱②填充墙外墙门窗洞口大于2.1m时，洞口两侧设置构造柱③填充墙外墙长度大于4m时，应在墙长范围内按净距不大于4m设置构造柱④填充墙内墙长度超过5 m或层高2倍时，墙体中部应设构造柱⑤入户门洞口两侧设置构造柱⑥内墙墙垛宽度不大于350mm时应设构造柱代替墙垛三、抱框柱设置要求：填充墙内外墙窗洞口大于等于1.2m时设置抱框柱，设置抱框柱的窗洞口下部应设置压梁，抱框柱上部钢筋锚入现浇过梁或框架梁中（或植筋）；下部钢筋锚入压梁中，形成洞口加强边框，抱框柱、压梁同墙宽，120mm厚，当墙宽不大于250mm时抱框柱与压梁的钢筋为4Φ10，箍筋为Φ6@200四、填充墙顶部与梁底处做法：①不允许砌筑斜砖②填充墙顶与梁底之间每隔1.2米打入一根M12的膨胀螺栓，膨胀螺栓与Φ10钢筋（不小于180mm）焊接连接（或者植筋，植筋外露长度不得小于180mm），然后做宽度不小于120mm高度不小于180mm的C20混凝土刚性连接③填充墙顶部与梁底预留20~~30mm的沉降缝，待填充墙沉降均匀后用C20细石混凝土或者1:3干硬性水泥砂浆塞实。

五、抹灰前两种不同墙体连接处做钢丝网防裂措施。

六、所有有防水要求的房间填充墙底部设置300高的C20混凝土止水台七、所有门窗洞口及孔洞过梁支座长度为每边360mm。

填充墙砌体拉结筋“植筋法”施工技术分析及质量通病预防【内容提要】“植筋法”施工填充墙拉结筋，拉结筋定位准确，方便墙体砌筑。

不直接预埋拉结筋，也不需事先在钢筋混凝土结构柱（墙）中设置埋件，而且可以按砌块模数进行位置设置，与预埋方法比较，不需模板钻孔穿筋，而且避免了因混凝土施工时，由于振捣等原因而造成的预埋件位置不准确，拉结筋施工时剔凿过深或面积过大，影响主筋保护层和削弱混凝土结构断面尺寸等问题。

“植筋法”施工拉结筋，不用为寻找焊接拉结筋的埋件而剔凿混凝土可以保证混凝土结构表面观感质量，做到文明施工。

与传统工艺相比，“植筋法”施工填充墙拉结筋，施工操作简便，拉结质量可靠，速度快、效率高；应用这种方法，可以减化施工工序，减轻工人的劳动强度，而且对工人的操作技术水平不高，还能有效地解决拉结筋与水平灰缝位置相一致的问题，有着广泛的发展前景。

【关键词】填充墙拉结筋植筋植筋胶混凝土结构后砌填充墙拉结筋虽不是主要承重构件受力筋，却连接混凝土构件与后砌填充墙，起拉结作用，可提高建筑物抗震性能，而传统的预埋做法常常产生一些质量问题:1)采用在模板上钻孔预埋拉结筋时，对模板的损坏较大，减少了模板的周转使用次数，加大了成本;当孔径过大时，易漏浆，使拉结筋周围的混凝土出现麻面;另外，预埋筋不易固定，浇筑混凝土时易使钢筋移位，出现钢筋埋深不够，或钢筋埋置过深留出长度不够。

2)为了不损坏模板，将拉结筋整体预埋在混凝土里，拆模后再将其剔凿出，会破坏墙柱面混凝土，影响观感质量;拉结筋易移位，而且工效较低。

3)采用浇筑混凝土时在墙柱内预埋铁件，再将拉结筋与之焊接，虽然对墙柱混凝土面无破坏，但增加了施工成本;另外浇筑混凝土时铁件易移位，不能保证拉结筋的位置正确;且经现场调查，拉结筋与预埋铁件的焊接质量较差，不能保证拉结质量。

4)采用浇筑混凝土后，在混凝土上钻孔埋设锚栓，再将拉结筋与锚栓焊接时，也由于焊接质量差及焊缝长度不够，而无法保证拉结质量。

填充墙后植拉结筋的规范要求关于对混凝土结构砌体填充墙后植拉结筋的管理要求一、问题分析1、施工人员认为是墙体拉结筋，未要求有专业资质的单位进行施工，施工时未能按技术要领进行操作，造成植筋不满足设计要求，直接拔出。

2、钻孔深度未达到结构胶性能所需的锚固长度。

3、钻孔后未清扫干净，孔壁尚留有灰粉，影响孔壁与结构胶的粘结力。

4、施工中不是往孔内先注胶，后插筋，而是将结构胶抹在钢筋表面，再随便插入孔内，导致植筋孔内结构胶不密实而影响其粘结力。

5、植入钢筋未按规定时间养护，而已经砌筑墙体，致使已植钢筋松动二、管理要求1、对混凝土结构砌体填充墙拉结筋优先采用预埋法留置，后施工前应根据砌体模数要求在需植筋部位做好标志，防止拉结筋折弯压入砖缝。

2、专业队伍施工中。

植筋施工与填充墙砌筑时间应保证7天以上，且应留有的检验、检测和养护期。

3、专业队伍完成后，要求其进行采用拉拔仪自行检测，合格后再委托第三方检测。

4、项目部应做好墙体拉结筋的隐蔽验收记录（包括柱与墙拉结筋数量、长度、规格及设置情况）。

5、要加强对植筋工艺的严格检查，并认真执行集团公司《质量管理条例》，并做好相应记录。

凡在已砌筑填充墙时集团公司或分公司部位检查发现植筋不牢固，应立即停止施工，，直至整改完毕复验合格后方能继续施工。

附件：施工技术控制要点植筋施工工艺在设计、材料、施工植筋的施工质量控制有以下方面：1、钻孔：按照设计孔径和深度，外侧孔壁与构件边缘间的宽度≥5mm 以上，孔壁完好无裂缝等。

其质量控制关键是钻孔孔经应比植入钢筋直经大4-6mm，一般钻孔深度为混凝土强度≥C30时为10d，小于C30时为13d。

2、清孔：钻孔后应立即清理，用刷子擦孔壁灰粉，吹灰粉。

质量控制关键为钻孔必须清扫干净粘结力。

3、植筋应先通过物理试验，采用机械法或钢丝刷除去植筋表面铁锈和氧化层，然后用丙铜除去残留油污，经处理的钢筋应尽快植入孔内，避4、大多数结构胶为双组分材料，用长嘴器具深入成孔底部，通过挤压器将胶在孔内从里到外渐渐填孔并排出空气，注胶量为孔深的1/2～1/3。

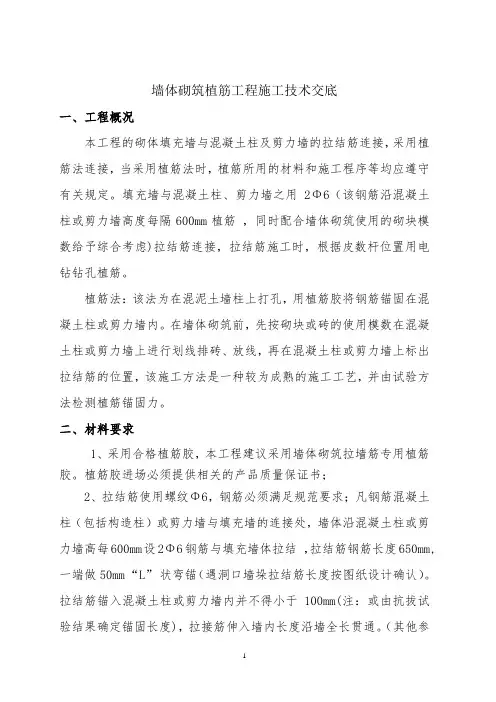

墙体砌筑植筋工程施工技术交底一、工程概况本工程的砌体填充墙与混凝土柱及剪力墙的拉结筋连接，采用植筋法连接，当采用植筋法时，植筋所用的材料和施工程序等均应遵守有关规定。

填充墙与混凝土柱、剪力墙之用2Φ6（该钢筋沿混凝土柱或剪力墙高度每隔600mm植筋，同时配合墙体砌筑使用的砌块模数给予综合考虑)拉结筋连接，拉结筋施工时，根据皮数杆位置用电钻钻孔植筋。

植筋法：该法为在混泥土墙柱上打孔，用植筋胶将钢筋锚固在混凝土柱或剪力墙内。

在墙体砌筑前，先按砌块或砖的使用模数在混凝土柱或剪力墙上进行划线排砖、放线，再在混凝土柱或剪力墙上标出拉结筋的位置，该施工方法是一种较为成熟的施工工艺，并由试验方法检测植筋锚固力。

二、材料要求1、采用合格植筋胶，本工程建议采用墙体砌筑拉墙筋专用植筋胶。

植筋胶进场必须提供相关的产品质量保证书；2、拉结筋使用螺纹Φ6，钢筋必须满足规范要求；凡钢筋混凝土柱（包括构造柱）或剪力墙与填充墙的连接处，墙体沿混凝土柱或剪力墙高每600mm设2Φ6钢筋与填充墙体拉结，拉结筋钢筋长度650mm,一端做50mm “L”状弯锚（遇洞口墙垛拉结筋长度按图纸设计确认）。

拉结筋锚入混凝土柱或剪力墙内并不得小于100mm(注：或由抗拔试验结果确定锚固长度)，拉接筋伸入墙内长度沿墙全长贯通。

（其他参照建筑结构施工图和项目部墙体砌筑、构造柱布置图）三、施工准备：1、根据图纸尺寸（砌块或砖模数）进行现场放线，找准植筋位置。

2、机械准备：电钻、空压机、毛刷等。

四、操作工艺及施工方法1、施工工艺：定位钻孔清孔钢材除锈锚固胶配置植筋固化、保护检验2、定位2.1准备一根 2.5m长皮尺杆，皮尺杆标记从上至下依次为：130mm-150mm顶头砖---600间距拉墙筋×N道---120mm厚腰梁（加气块专用）---600拉墙筋。

构造柱与门洞口抱框柱定位按照项目部项目部墙体砌筑、构造柱布置图执行。

构造柱植筋必须上下对称同时植筋。

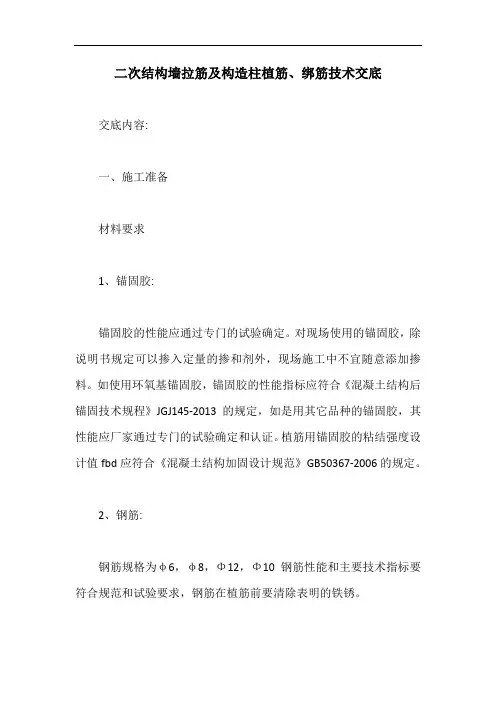

二次结构墙拉筋及构造柱植筋、绑筋技术交底交底内容:一、施工准备材料要求1、锚固胶:锚固胶的性能应通过专门的试验确定。

对现场使用的锚固胶，除说明书规定可以掺入定量的掺和剂外，现场施工中不宜随意添加掺料。

如使用环氧基锚固胶，锚固胶的性能指标应符合《混凝土结构后锚固技术规程》JGJ145-2013的规定，如是用其它品种的锚固胶，其性能应厂家通过专门的试验确定和认证。

植筋用锚固胶的粘结强度设计值fbd应符合《混凝土结构加固设计规范》GB50367-2006的规定。

2、钢筋:钢筋规格为φ6，φ8，Φ12，Φ10钢筋性能和主要技术指标要符合规范和试验要求，钢筋在植筋前要清除表明的铁锈。

二、操作工艺植筋的施工流程:弹线定位钻孔清孔钢筋处理注胶植筋固化养护抗拔试验绑扎钢筋三、施工操作1、弹线定位根据设计图纸的钢筋数量及位置，标注出植筋位置。

经检查符合设计要求位置后方可钻孔。

1)拉结筋设置拉结筋为2φ6.5@500，从导墙顶开始沿竖向全高设置拉结筋。

拉结筋长度按不小于1000mm设置，即从构造柱边或现浇结构边外伸长度1000mm。

在操作过程中，墙体拉筋不得漏放。

特殊部位特殊制作。

当砌体与现浇结构相接时，拉筋采用植筋法，伸进砌体内不小于1000mm。

当中间设置构造柱时，拉筋必须贯穿构造柱，从柱边起伸进墙内1000mm，拉筋弯钩内凹2mm，并用墨笔圈画做好标记。

墙长另外设置。

2)构造柱设置构造柱设置按如下原则设置:钢筋混凝土构造柱GZx详图及布置详见施工平面图。

当施工平面图未标注时，按下列要求设置:当未标注构造柱编号与配筋时，构造柱厚度同墙厚，宽度为200，配筋HRB4004φ10，φ6.5@100/200。

构造柱必须先绑扎钢筋后砌墙，砌成马牙槎状，先退后进(进退各60mm)。

马牙槎高度250mm(即一皮砌块高度)。

构造柱在上、下两端及搭接区域按加密要求设置箍筋，加密区范围1.6La。

3)圈梁设置梁宽同墙厚，梁高120mm，配筋HPB2354φ12，φ6.5@200。
