同济大学 铺面工程 实验十二 沥青路面渗水系数测定试验

沥青路面渗水系数实验一、为啥要做这个实验呢。

咱们修沥青路面呀，这渗水系数实验可重要啦。

你想啊，如果路面渗水太厉害，水就会渗到路面里头去，时间一长，这路面就容易坏。

就好比咱们的鞋子要是漏水了，那脚得多难受呀，路面也是这个理儿。

这个实验就是要看看沥青路面渗水的能力到底咋样，这样咱们就能知道这路面的质量靠不靠谱啦。

二、实验前的准备工作。

1. 工具的准备。

咱得先把要用的家伙事儿都找齐咯。

比如说有渗水仪，这可是主角呢。

还有水桶，得装满水，就像战士上战场得带足弹药一样。

还有秒表，这可不能少，它就负责记录时间呢。

当然啦，还有一些小物件，像胶管之类的，别看它们小，缺了还真不行。

2. 路面的准备。

找到要做实验的路面那块地儿，得把路面打扫得干干净净的。

不能有杂物呀，要是有个小石子或者树叶啥的在那儿，这实验结果可就不准啦。

就像咱们要在一张干净的纸上画画一样，路面得是干干净净的“画布”才行。

三、实验过程超有趣。

1. 安装渗水仪。

把渗水仪放在打扫好的路面上，要放得稳稳当当的。

这就像给路面戴了顶小帽子一样，不过这帽子可有大作用。

安装的时候得小心点，可不能让它歪歪扭扭的，不然水就不能好好地渗下去，就像水管要是弯了，水就流得不痛快。

2. 注水。

把水桶里的水通过胶管灌到渗水仪里，看着水慢慢充满渗水仪，就感觉像是在给一个小池塘注水一样。

这时候得注意水的量，不能太多也不能太少，要刚刚好。

水太多了会溢出来，水太少了又不能完成实验，就像做饭的时候盐放多放少都不行呢。

3. 开始计时渗水。

水注好了，就开始让水渗下去，同时按下秒表。

这时候就像在看一场小小的比赛，水和路面在“较量”呢。

看着水一点点渗下去，心里还真有点小激动，就盼着这实验结果是好的。

4. 观察渗水情况。

在渗水的过程中，要仔细观察水面下降的情况。

有时候水面下降得快，有时候下降得慢，这都能反映出路面渗水的特点。

就像医生看病的时候观察病人的症状一样，咱们这是在给路面“看病”呢。

四、实验结果的意义。

沥青路面渗水试验方法

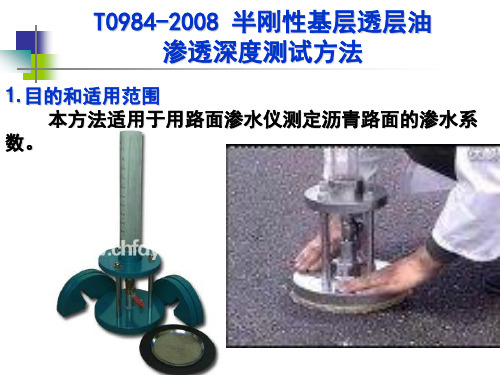

1目的和适用范围：本方法适用于路面渗水仪测定沥青路面的渗水系数。

2仪具与材料
本试验需要下列仪具与材料：
(1)路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过拳10mm的细管与底座相接，中间有一开关。

量筒通过支架联结，底座下方开口内径150mm，外径200mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径160mm。

(2)水桶及大漏斗。

式中：C W——路面渗水系数（mL/min）；?
V2——第一次计时时的水量（mL），通常为100mL；
?V1——第二次计时时的水量（mL），通常为500mL；?
t2——第一次计时的时间（s）；?
t1——第二次计时的时间（s）。

?
?5??报告?:?现场检测，每一个检测路段应测定5个测点，计算其平均值作为检测结果。

若路面不透水，在报告中注明渗水系数为0。

欢迎共阅。

沥青路面渗水系数测定方法1 目的与使用范围本方法适用于在路面现场测定沥青路面的渗水系数。

2仪具与材料技术要求本方法需要下列仪具与材料：⑴路面渗水仪：上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过Φ10mm的细管与底座相接，中间有一开关。

量筒通过支架联结，底座下方开口内径Φ150mm，外径Φ220mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径Φ160mm。

⑵水筒及大漏斗。

⑶秒表。

⑷密封材料：防水腻子、油灰或橡皮泥。

⑸其他：水、粉笔、塑料圈、刮刀、扫帚等。

3 方法与步骤3.1准备工作的随机取A⑴在测试路段的行车道路面上，按本规程附录．样方法选择测试位置，每一个检测路段应测定5个测点，并用粉笔画上测试标记。

⑵试验前，首先用扫帚清扫表面，并用刷子将路面表面的杂物刷去。

杂物的存在一方面会影响水的渗入；另一方面也会影响渗水仪和路面或者试件的密封效果。

3.2 测试步骤⑴将塑料圈置于试件中央或者路面表面的测点上，用粉笔分别沿塑料圈的内侧和外侧画上圈，在外环和内环之间的部分就是需要用密封材料进行密封的区域。

⑵用密封材料对环状密封区域进行密封处理，注意不要使密封材料进入内圈，如果密封材料不小心进入内圈，必须用刮刀将其刮走。

然后再将搓成拇指粗细的条状密封材料摞在环状密封区域的中央，并且摞成一圈。

⑶将渗水仪放在试件或者路面表面的测点上，注意使渗水仪的中心尽量和圆环中心重合，然后略微使劲将渗水仪压在条状密封材料表面，再将配重加上，以防压力水从底座与路面见流出。

．⑷将开关关闭，向量筒中注满水，然后打开开关，使量筒中的水下流排出渗水仪底部内的空气，当量筒中水面下降速度变慢时用双手轻压渗水仪使渗水仪底部的气泡全部排出，关闭开关，并再次向量筒中注满水。

⑸将开关打开，待水面下降至100mL刻度时，立即开动秒表开始计时，每间隔60s，读记仪器管的刻度一次，至水面下降500mL时为止。

沥青路面渗水系数测试方法每日一练1.引言沥青路面在使用过程中，常常会出现渗水问题。

为了评估沥青路面的渗水性能，需要进行渗水系数测试。

本实验旨在介绍一种常用的沥青路面渗水系数测试方法。

2.实验原理沥青路面的渗水系数是指单位时间内单位面积的水通过沥青路面的能力。

测试沥青路面渗水系数的方法是采用水压测试法。

即在一定的水压下，测量单位时间内通过沥青路面的水量。

3.实验步骤3.1实验前准备（1）准备实验设备：水压测试装置、取样器、计时器等。

（2）准备实验样品：选择不同类型的沥青路面样品，进行测试。

3.2实验操作（1）将实验样品放入水压测试装置中，固定好。

（2）将水压测试装置连接到水源，调节水流量和水压，使水流平稳。

（3）打开水源，开始测试。

同时启动计时器，记录时间。

（4）在一定的时间内（如30分钟），记录通过沥青路面的水量。

（5）重复以上步骤，取多个样品进行测试。

4.实验数据处理4.1计算渗水系数渗水系数的计算公式为：渗水系数=通过的水量/（时间×单位面积）。

根据实验数据，计算各个样品的渗水系数。

4.2数据分析和比较分析渗水系数的大小，可以评估不同沥青路面的渗水性能。

对比不同样品的渗水系数，找出性能较好的沥青路面。

5.实验注意事项5.1实验时要注意安全，避免发生意外事故。

5.2在进行测试前，需要校准水压测试装置，确保测试结果的准确性。

5.3尽量选择具有代表性的样品进行测试，以得到更可靠的结果。

5.4每个样品至少进行3次测试，并计算平均值，以提高数据的可靠性。

6.实验结果及讨论根据实验数据计算得到的渗水系数，可以进行结果的讨论和分析。

例如，通过对比不同沥青路面的渗水系数，可以判断不同类型沥青路面的渗水性能。

同时，可以进一步探讨渗水系数与沥青路面的材料性质之间的关系。

7.结论本实验介绍了一种常用的沥青路面渗水系数测试方法，通过计算并对比渗水系数数据，可以评估不同沥青路面的渗水性能。

这对于路面工程的设计和维护具有重要的参考价值。

沥青路面渗水系数检测实训基本原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言沥青路面的渗水系数是评价路面防水性能的重要指标之一。

沥青路面渗水试验仪试验一、实验目的本试验用于测定沥青路面的渗水系数。

二、实验仪器与材料沥青路面渗水试验仪，密封材料，水，红墨水，滴管，大漏斗，秒表等三、实验步骤1、将放置于坚实平面上的试件或待测试的路面清扫干净。

2、放上标记环，用粉笔沿内环和外环分别画出标记，取下标记环则试件表面或路面上也就留下了一个内环Φ150mm 外环为Φ 220mm 的两个同心圆。

3、将标准环放在同心圆内，并使内环标记与标准环底面相吻合4、检查同心圆是否有构造深度较大的部位，如有必须先用密封剂对这些部位的纹理深度进行填充，以防止渗水试验时水通过这些表面纹理渗出，从而影响到试验结果。

5、在内外标记环之间抹一薄层密封材料，并用刮刀修补成内径Φ150mm 外径为Φ220mm 厚约3mm 的密封材料环，修补时应压住面积标准环使之不能移位。

6、将渗水仪用力压在密封材料上，使渗水仪底座与密封材料环吻合，加上 2 块配重块，以防压力水从底座与路面之间流出。

7、关闭仪器阀门，向仪器阀注水，注满至上标线O 的位置。

8、迅速将开关全部拧开，待水面下降100mL 时开动墨水，使水变成淡红，秒表每隔60S，读记量筒上水位刻度一次，至水面下降500mL 时为止。

9、按以上步骤在同一个检测路段选择 5 个测点测定渗水系数。

取其平均值为测试结果。

四、注意事项1、使用设备时，其输入信号或外接负载应限制在规定范围之内，禁止超载运行2、给量筒注水时，须注意勿碰撞量筒，防止跑水。

3、测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附干燥路面处重新操作。

五、数据处理计算时以从水面100ml下降至500ml所需的时间为标准，若渗水时间过长，也可采用3min通过的水量计算：2121()60/()w c v v t t =-⨯-式中：w c ：路面渗水系数（ml/min ）V 1：第一次读数是的水量（ml ），通常为100ml V 2：第二次读数是的水量（ml ），通常为500ml t 1：第一次读数的时间（s ）t 2：第二次读数的时间（s ）。

沥青路面渗水试验方法1目的和适用范围：本方法适用于路面渗水仪测定沥青路面的渗水系数。

2仪具与材料本试验需要下列仪具与材料：(1)路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过拳10mm的细管与底座相接，中间有一开关。

量筒通过支架联结，底座下方开口内径150mm，外径200mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径160mm。

(2)水桶及大漏斗。

(3)秒表。

(4)密封材料：玻璃腻子、油灰或橡皮泥。

(5)其他：水、红墨水、粉笔、扫帚等。

3．方法与步骤(1)准备工作：1)在测试路段的行车道面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，并用粉笔划上测试标记。

2）试验前，首先用扫把清扫表面，并用刷子将路面表面的杂物刷去。

杂物的存在一方面会影响水的渗入；另一方面也会影响渗水仪和路面或试件的密封效果。

(2)试验步骤：1)将塑料圈置于试件中央或路面表面的测点上，用粉笔分别沿塑料圈的内侧和外侧画上圈，在外环和内环之间的部分就是需要用密封材料进行密封的区域。

⑵用密封材料对环状密封区域进行密封处理，注意不要使密封材料进入内圈。

如果密封材料不小心进入内圈，必须用刮刀将其刮走。

然后再将搓成拇指粗细的条状密封材料摞在环状密封区域的中央，并且摞成一圈。

⑶将渗水仪放在试件或者路面表面的测点上，注意使渗水仪的中心尽量和圆环中心重合，然后略微使劲将渗水仪压在条状密封材料表面，再将配重加上，以防压力水从底座与路面间流出。

⑷将开关关闭，向量筒中注满水，然后打开开关，使量筒中的水下流排出渗水仪底部内的空气，当量筒中水面下降速度变慢时用双手轻压渗水仪使渗水仪底部的气泡全部排出。

关闭开关并再次向量筒中注满水⑸将开关打开，待水面下降至l00mL刻度时，立即开动秒表开始计时，每间隔60s，读记仪器管的刻度一次，至水面下降500mL时为止。

测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。

沥青路面渗水试验方法一、试验背景沥青路面的渗水性能对路面的使用寿命和安全影响非常大。

因此，评价沥青路面的渗水性能具有重要的意义。

沥青路面渗水试验是通过模拟真实环境下的降水条件，评价沥青路面对水的排水能力。

二、试验设备和材料1.试验设备包括透水性试验系统、人工冲洗系统、数字泵、计时器、液位计等。

2.试验材料包括标准化沥青路面试件、降雨模拟液等。

三、试验步骤1.安装试件：将沥青路面试件放置在透水性试验系统上，并进行固定。

2.降雨模拟：使用降雨模拟液模拟降雨条件，通过数字泵将降雨模拟液输送到试件上方，模拟自然降雨的情况。

液位计用于测量降雨模拟液的流量。

3.试验记录：使用计时器记录降雨初始时间，同时记录试件下方流出的水量和试件表面的水珠数量。

4.试验观察：观察试件表面的水珠是否能够快速渗入试件内部，并记录观察结果。

5.试验结束：当降雨时间达到预设时间后，停止降雨并记录降雨时间。

同时记录试件下方流出的水量和试件表面的水珠数量。

四、数据分析与结果判定1.数据处理：根据试验记录的降雨模拟液的流量和试件下方流出的水量，计算渗水量。

2.结果判定：根据试件表面的水珠数量和降雨模拟液的流量来判断试件的渗水性能。

水珠数量较少且降雨模拟液的流量较大，说明试件的渗水性能较好。

五、试验注意事项1.试验应在室外进行，以模拟真实的环境条件。

2.试件的安装和固定应严密，避免渗水的漏出。

3.降雨模拟液应与试件的实际使用环境相符合。

4.试验过程中应注意安全，并确保试验设备的正常运行。

5.试验结果应结合实际情况进行分析和判断。

六、试验意义1.评价沥青路面的渗水性能，为路面施工和维护提供依据。

2.优化沥青路面的设计和材料选择，提高路面的使用寿命和安全。

3.为沥青路面施工技术的改进和发展提供参考和指导。

以上是沥青路面渗水试验方法的详细介绍。

沥青路面渗水试验的目的是评价沥青路面的排水能力，以提高路面的使用寿命和安全。

通过建立标准化的试验方法，可以准确地评价沥青路面的渗水性能，并为沥青路面的设计、施工和维护提供科学依据。

实验1 路面渗水系数的测定一、试验的日的及适用范围：本试验适用于测定路面的渗水系数，路面密实不透水性也是衡量路而好坏的一个指标。

密实不透水的路面可以防止雨水或雪水等透过路面渗入到基层或土基，从而降低路基路面的整体强度和稳定性。

路面的透水性就是用路面透水仪在一定的初始静水压头的作用下，以单位时间内渗入一定路面面积内的水量(毫米／分)米表示，反映路面的渗水程度。

二、仪器及用具：1-1。

)，粗圆筒(内径处有一小孔，以3、秒表一只，红墨水一瓶，4、玻璃腻子若干，水桶和漏斗各一只；5、扫帚、量杯(600ml)等；6、细钢丝刷一把，粉笔一支。

三、测定方法：1、测定位置一般选在行车道—上，平行测定的二点距离约10m左右。

2、将选好的测定位置清扫干净、再用细钢丝刷把路而表面矿料颗粒间的尘土刷出并扫干净，然后把透水仪底座放置圆点上，划一圆圈号将仪器移开，沿圈涂一层玻璃腻子，再将渗水仪底座用力压在腻子圈上，上边压上铁环等重物。

3、为了试验中便于观察管内水位的高度和变化，可在试验用水中注入少量红墨水，使水呈淡红色。

4、用漏斗从细管上端以尽快的速度注入试验用有色水，并准备好秒表和记录。

当水面达6000mm 高度(即至溢水小孔)时停止加水。

从开始加水到开始读数一般应控制在60秒钟以内。

5、当水达到预定水位后，即开动秒表，每30秒钟记一次水位高度，直至3分钟为止。

为了消除试验开始时头30秒钟至1分钟内表面润湿透水较快的不均匀影响，路面适水系数是按照第一分钟至第三分钟的两分钟时间内渗入路面的水量来计算的，即：P=213PP(L／min) （1-1）式中：P一一路面渗水系数，毫升／分钟；P3、P1：一一分别为3分钟和1分针时渗水量；毫升，四、测定记录表(见试验报告)不同路面的渗水系数，变化范围较大。

密实不透水的路面，其透水系数一般小于1～5mmL／min;透水路面其透水系数可达到20mL／min以上;良好不透水的路面，其透水系数一般不宜超过10mL／min。
