沥青路面渗水系数试验报告

沥青路面渗水试验方法1目的和适用范围：本方法适用于路面渗水仪测定沥青路面的渗水系数。

2仪具与材料本试验需要下列仪具与材料：(1)路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过拳10mm的细管与底座相接，中间有一开关。

量筒通过支架联结，底座下方开口内径150mm，外径200mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径160mm。

（2）水桶及大漏斗。

（3)秒表。

（4）密封材料:玻璃腻子、油灰或橡皮泥.(5)其他：水、红墨水、粉笔、扫帚等。

3．方法与步骤（1）准备工作:1）在测试路段的行车道面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，并用粉笔划上测试标记。

2）试验前,首先用扫把清扫表面，并用刷子将路面表面的杂物刷去.杂物的存在一方面会影响水的渗入;另一方面也会影响渗水仪和路面或试件的密封效果.(2）试验步骤:1)将塑料圈置于试件中央或路面表面的测点上，用粉笔分别沿塑料圈的内侧和外侧画上圈，在外环和内环之间的部分就是需要用密封材料进行密封的区域。

⑵用密封材料对环状密封区域进行密封处理,注意不要使密封材料进入内圈。

如果密封材料不小心进入内圈,必须用刮刀将其刮走。

然后再将搓成拇指粗细的条状密封材料摞在环状密封区域的中央，并且摞成一圈.⑶将渗水仪放在试件或者路面表面的测点上，注意使渗水仪的中心尽量和圆环中心重合，然后略微使劲将渗水仪压在条状密封材料表面，再将配重加上，以防压力水从底座与路面间流出。

⑷将开关关闭，向量筒中注满水，然后打开开关，使量筒中的水下流排出渗水仪底部内的空气，当量筒中水面下降速度变慢时用双手轻压渗水仪使渗水仪底部的气泡全部排出。

关闭开关并再次向量筒中注满水⑸将开关打开，待水面下降至l00mL刻度时，立即开动秒表开始计时，每间隔60s，读记仪器管的刻度一次，至水面下降500mL时为止。

测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作.如水面下降速度较慢，则测定3min的渗水量即可停止；如果水面下降速度较快，在不到3min的时间内到达了500mL刻度线,则记录到达了500mL刻度线时的时间；若水面下降至一定程度后基本保持不动，说明基本不透水或根本不透水,在报告中注明。

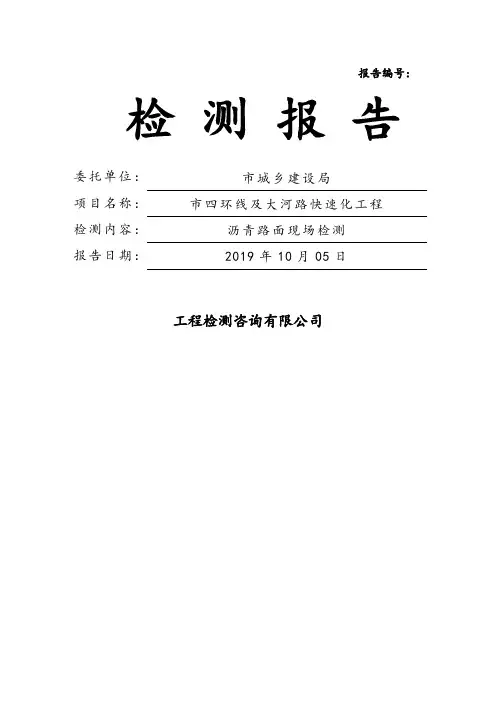

报告编号：检测报告委托单位：市城乡建设局
项目名称：市四环线及大河路快速化工程
检测内容：沥青路面现场检测
报告日期：2019年10月05日
工程检测咨询有限公司
注意事项
1、报告无“工程检测咨询有限公司检测专用章”无效。

2、复制报告未重新加盖“工程检测咨询有限公司检测专用章”无效。

3、报告无审核、签发人签字无效。

4、报告涂改、换页无效。

5、委托单位对检测报告有异议时，应在收到报告之日起十五日内以书面形式向本单位提出。

对于不可重复的试验或检测，本单位不接收异议申请。

6、委托检测仅对受检样品的检测结果负责。

沥青路面压实度检测报告
检测单位：工程检测咨询有限公司报告编号：
试验：审核：签发：日期：年月日
沥青路面厚度检测报告
检测单位：工程检测咨询有限公司报告编号：
试验：审核：签发：日期：年月日
沥青路面渗水系数检测报告
检测单位：工程检测咨询有限公司报告编号：
试验：审核：签发：日期：年月日
沥青路面平整度检测报告
检测单位：工程检测咨询有限公司报告编号：
试验：审核：签发：日期：年月日。

T 0971-2008沥青路面渗水系数测试作业指导书（标准规程中写的是沥青路面，其它路面是否也用此法）一目的与适用范围本方法适用于在路面现场测定沥青路面的渗水系数。

二仪具与材料1 路面渗水仪、水筒及大漏斗、秒表；2 密封材料：防水腻子、油灰或橡皮泥；3 其他：水、粉笔、塑料圈、刮刀、扫帚等。

三方法与步骤1 准备工作（1）在测试路段的行车道路面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，用扫帚扫清表面，并用粉笔划上测试标记。

（2）在洁净的水桶内滴几点红墨水，使水成淡红色。

（3）装妥路面渗水仪。

2 试验步骤（1）将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。

（2）在路面上沿底座圆圈抹一层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封材料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防压力水从底座与路面间流出。

（3）关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL。

（4）迅速将开关全部打开，水开始从细管下部流出，待水面下降100mL 时，立即开动秒表，每间隔60s，读记仪器管的刻度一次，至水面下降到500mL时为止。

测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。

如水面下降速度很慢，从水面下降至100mL线开始，测得3min的渗水量即可停止。

若试验时水面下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。

（5）按以上步骤在同一个检测路段选择5个测点测定渗水系数，取其平均值，作为检测结果。

四计算沥青路面的渗水系数按下式计算，计算时以水面从100mL线下降至500mL线所需的时间为标准，若渗水时间过长，亦可采用3min通过的水量计算：式中：——路面渗水系数（mL/min）；——第一次读数时的水量（mL），通常为100mL；——第二次读数时水量（mL），通常为500mL；——第一次读数时的时间（s）；——第二次读数时的时间（s）。

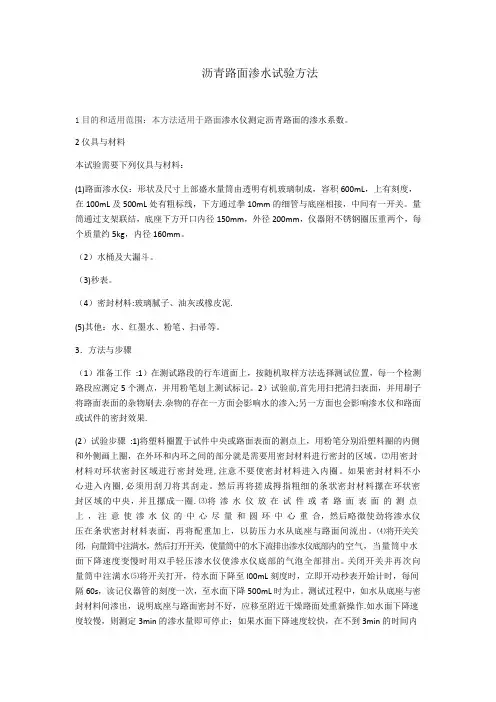

沥青路面渗水试验方法
1目的和适用范围：本方法适用于路面渗水仪测定沥青路面的渗水系数。

2仪具与材料
本试验需要下列仪具与材料：
(1)路面渗水仪：形状及尺寸上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过拳10mm的细管与底座相接，中间有一开关。

量筒通过支架联结，底座下方开口内径150mm，外径200mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径160mm。

(2)水桶及大漏斗。

式中：C W——路面渗水系数（mL/min）；?
V2——第一次计时时的水量（mL），通常为100mL；
?V1——第二次计时时的水量（mL），通常为500mL；?
t2——第一次计时的时间（s）；?
t1——第二次计时的时间（s）。

?
?5??报告?:?现场检测，每一个检测路段应测定5个测点，计算其平均值作为检测结果。

若路面不透水，在报告中注明渗水系数为0。

欢迎共阅。

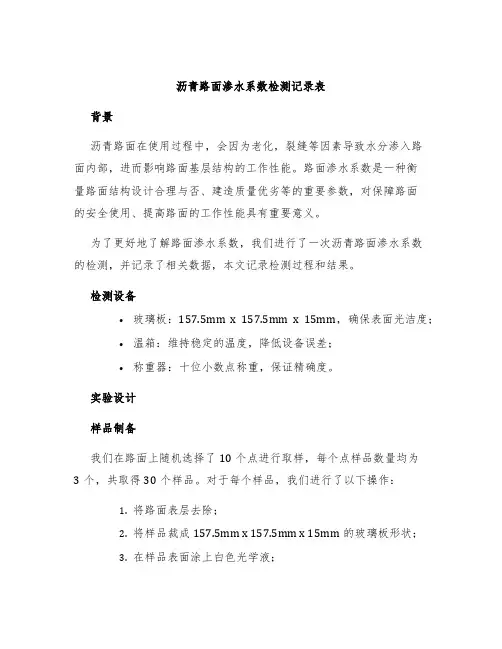

沥青路面渗水系数检测记录表背景沥青路面在使用过程中，会因为老化，裂缝等因素导致水分渗入路面内部，进而影响路面基层结构的工作性能。

路面渗水系数是一种衡量路面结构设计合理与否、建造质量优劣等的重要参数，对保障路面的安全使用、提高路面的工作性能具有重要意义。

为了更好地了解路面渗水系数，我们进行了一次沥青路面渗水系数的检测，并记录了相关数据，本文记录检测过程和结果。

检测设备•玻璃板：157.5mm x 157.5mm x 15mm，确保表面光洁度；•温箱：维持稳定的温度，降低设备误差；•称重器：十位小数点称重，保证精确度。

实验设计样品制备我们在路面上随机选择了10个点进行取样，每个点样品数量均为3个，共取得30个样品。

对于每个样品，我们进行了以下操作：1.将路面表层去除；2.将样品裁成157.5mm x 157.5mm x 15mm的玻璃板形状；3.在样品表面涂上白色光学液；4.将样品放入温箱内，维持稳定温度待液体完全渗透进入样品内部；5.取出样品，待不少于1小时后再进行秤重。

检测流程1.在稳定温度下（24±1）℃，将玻璃板样品平放在称重器上；2.用一根玻璃杆轻轻地将住温箱内的木块移开，让三方弹性回收发生；3.观察样品表面的光学液是否渗透，根据渗透情况进行评估打分，并做记录。

检测结果样品编号渗水等级精确渗透率（cm/h）14022033044053063072081 1.379401020平均值-0.137表格中，“渗水等级”指的是在检测的过程中，我们根据样品表面液体渗透的深度和面积分别给样品打的分数，分数越高，渗透得越少。

共分为1级至4级，1级为最大渗透深度和面积，4级为最小渗透深度和面积。

从检测结果可以看出，本次检测的样品中，平均精确渗透率为0.137cm/h，表明其渗水性较差。

其中有1个样品的精确渗透率为1.37cm/h，表明该样品的渗水性能较好。

结论本次沥青路面渗水系数检测结果表明，被检测的样品整体渗水性较差，需要及时进行维修和加固。

沥青混凝土路面渗水系数检测报告格式
一、引言
二、检测目的
本次检测旨在测定路段沥青混凝土路面的渗水系数，为相关部门提供参考依据，以改善路面的防水性能。

三、检测方法
1.选择合适的检测点位，确保代表性。

2.使用渗水系数测试仪器，按照相关标准的要求进行测试。

3.根据测试结果，计算得出沥青混凝土路面的渗水系数。

四、检测结果与分析
经过测试和计算，得出以下结果：
1.检测点A的渗水系数为X，符合相关标准的要求。

2.检测点B的渗水系数为Y，超出了相关标准的限制。

3.检测点C的渗水系数为Z，略低于相关标准的要求。

根据以上结果分析，我们可以得出以下结论：
1.路面的渗水性能整体良好，符合相关要求。

3.检测点C的渗水性能略低于要求，可以考虑采取一定的改善措施。

五、改进建议
基于上述检测结果与分析，我们提出以下改进建议：
1.针对检测点B出现的渗水问题，应及时进行修复，以保证路面的防水性能。

2.对于检测点C的渗水性能略低的问题，可以考虑采取适当的加固措施，以提升路面的防水性能。

3.在今后的路面施工中，应认真检查和调整材料配比，并进行质量监控，以确保沥青混凝土道路的防水性能。

六、结论
综合以上检测结果与分析，我们得出以下结论：
路段沥青混凝土路面的渗水性能整体良好，符合要求。

然而，存在一些局部渗水问题，需要采取相应的措施予以解决和改善。

未来在路面施工中，应加强对材料的质量控制与监督，确保路面的防水性能。

1.相关标准要求
2.《沥青混凝土路面渗水性能测试方法》。

T 0971—2008 沥青路面渗水系数测定方法1、目的与适用范围本方法适用于在路面现场测定沥青路面的渗水系数。

2、仪具与材料技术要求本方法需要下列仪具与材料：（1）路面渗水仪：上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL 及500mL处有粗标线，下方通过Φ10mm的细管与底座相接，中间有一开关。

量筒通过支架联结，底座下方开口内径Φ150mm，外径Φ220mm，仪器附不锈钢圈压重两个，每个质量约5kg，内径Φ160mm。

（2）水筒及大漏斗。

（3）秒表。

（4）密封材料：防水腻子、油灰或橡皮泥。

（5）其他：水、粉笔、塑料圈、刮刀、扫帚等。

3、方法与步骤3.1 准备工作（1）在测试路段的行车道路面上，按本规程附录A的随机取样方法选择测试位置，每一个检测路段应测定5个测点，并用粉笔画上测试标记。

（2）试验前，首先用扫帚清扫表面，并用刷子将路面表面的杂物刷去。

杂物的存在一方面会影响水的渗入；另一方面也会影响渗水仪和路面或者试件的密封效果。

3.2 测试步骤（1）将塑料圈置于试件中央或者路面表面的测点上，用粉笔分别沿塑料圈的内侧和外侧画上圈，在外环和内环之间的部分就是需要用密封材料进行密封的区域。

（2）用密封材料对环状密封区域进行密封处理，注意不要使密封材料进入内圈，如果密封材料不小心进入内圈，必须用刮刀将其刮走。

然后再将搓成拇指粗细的条状密封材料摞在环状密封区域的中央，并且摞成一圈。

（3）将渗水仪放在试件或者路面表面的测点上，注意使渗水仪的中心尽量和圆环中心重合，然后略微使劲将渗水仪压在条状密封材料表面，再将配重加上，以防压力水从底座与路面见流出。

（4）将开关关闭，向量筒中注满水，然后打开开关，使量筒中的水下流排出渗水仪底部内的空气，当量筒中水面下降速度变慢时用双手轻压渗水仪使渗水仪底部的气泡全部排出。

关闭开关，并再次向量筒中注满水。

（5）将开关打开，待水面下降至100mL刻度时，立即开动秒表开始计时，每间隔60s，读记仪器管的刻度一次，至水面下降500mL时为止。

T 0971-2008沥青路面渗水系数测试试验方法（标准规程中写的是沥青路面，其它路面是否也用此法）一目的与适用范围本方法适用于在路面现场测定沥青路面的渗水系数。

二仪具与材料1路面渗水仪、水筒及大漏斗、秒表；2密封材料：防水腻子、油灰或橡皮泥；3其他：水、粉笔、塑料圈、刮刀、扫帚等。

三方法与步骤1 准备工作（1）在测试路段的行车道路面上，按随机取样方法选择测试位置，每一个检测路段应测定5个测点，用扫帚扫清表面，并用粉笔划上测试标记。

（2）在洁净的水桶内滴几点红墨水，使水成淡红色。

（3）装妥路面渗水仪。

2 试验步骤（1）将清扫后的路面用粉笔按测试仪器底座大小划好圆圈记号。

（2）在路面上沿底座圆圈抹一层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地粘结在路面上，密封材料圈的内径与底座内径相同，约150mm，将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器底座，以防压力水从底座与路面间流出。

（3） 关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600mL 。

（4） 迅速将开关全部打开，水开始从细管下部流出，待水面下降100mL 时，立即开动秒表，每间隔60s ，读记仪器管的刻度一次，至水面下降到500mL 时为止。

测试过程中，如水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。

如水面下降速度很慢，从水面下降至100mL 线开始，测得3min 的渗水量即可停止。

若试验时水面下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。

（5） 按以上步骤在同一个检测路段选择5个测点测定渗水系数，取其平均值，作为检测结果。

四 计算沥青路面的渗水系数按下式计算，计算时以水面从100mL 线下降至500mL 线所需的时间为标准，若渗水时间过长，亦可采用3min 通过的水量计算：601212⨯--=t t V V C w 式中：w C ——路面渗水系数（mL/min ）；1V ——第一次读数时的水量（mL ），通常为100mL ；2V ——第二次读数时水量（mL ），通常为500mL ；1t ——第一次读数时的时间（s ）；2t ——第二次读数时的时间（s ）。

一、前言沥青路面渗水实验是道路工程中一个重要的检测项目，通过该实验可以评估沥青路面的防水性能，对于确保道路的安全性和耐久性具有重要意义。

本次实训旨在通过实际操作，掌握沥青路面渗水实验的步骤、原理和方法，提高对路面防水性能检测的认识。

以下是本次实训的报告。

二、实验目的1. 了解沥青路面渗水实验的基本原理和操作方法。

2. 掌握沥青路面渗水系数的测定方法。

3. 培养实际操作能力，提高对路面防水性能检测的实践技能。

三、实验原理沥青路面渗水实验是通过模拟雨水对路面渗透的过程，测量一定时间内渗透到路面下的水量，从而计算出路面的渗水系数。

渗水系数是衡量路面防水性能的重要指标，其数值越小，表示路面防水性能越好。

四、实验材料与仪器1. 实验材料：沥青路面试样、粉笔、橡皮泥、渗水仪、量筒、秒表等。

2. 实验仪器：沥青路面渗水实验装置、电子秤、水准仪等。

五、实验步骤1. 准备工作：将沥青路面试样切割成标准尺寸，确保试样表面平整。

2. 标记密封区域：用粉笔在试样上画出塑料圈内外侧，确定密封区域。

3. 密封试样：在密封区域内用橡皮泥将渗水仪密封，确保渗水仪中心与圆环中心重合。

4. 测量初始水量：往渗水仪量筒注水，打开开关，排出底部空气，关闭开关，再往量筒注满水。

5. 记录初始水面高度：打开开关，待水面下降至100mL时，按秒表开始计时。

6. 记录水面下降时间：每隔60s测度一次水面刻度，直至下降到500mL。

7. 计算渗水系数：计算100mL降至500mL所需时间，如下降慢，可按3min通过水量计算。

8. 数据处理：计算（第二次计时的水量减去第一次计时的水量）/（第二次计时时间减去第一次计时时间）乘以60，得出路面渗水系数。

六、实验结果与分析1. 实验结果：根据实验数据，计算出路面的渗水系数为X mL/min。

2. 结果分析：通过对比不同沥青路面试样的渗水系数，可以分析不同路面材料的防水性能。

若渗水系数较小，则表示路面防水性能较好；若渗水系数较大，则表示路面防水性能较差。
