配电室智能辅助系统详解

智能变电站辅助控制系统简述智能变电站辅助控制系统是指一种基于计算机技术和自动化技术的设备控制系统，其主要作用是监测变电站的各个设备状态，并根据变电站负载情况和稳定性要求，采取自动控制策略，保证整个电力系统的安全、稳定、高效运行。

智能变电站辅助控制系统主要包括监测、分析、控制和数据管理等四大部分。

其中，监测部分主要责任是实时收集各个设备的信息，包括线路电压电流、开关状态、负载情况等，并对这些数据进行实时分析和处理，便于后续的控制和管理操作。

在分析部分，系统将根据前期收集到的数据和预设的电力负载模型，对电力系统进行分析和模拟，预测未来的负载情况和设备的运行状态，并在此基础上设计出相应的维护和运行策略。

在控制部分中，系统将根据监测和分析部分的结果，对各个设备进行自动控制，包括控制开关的状态、调整电源输出等，以保证电力系统始终处于稳定运行状态。

最后，在数据管理部分，系统将对各种数据进行存储、管理和分析，包括实时风险预警、历史数据追溯等功能，从而为电力系统运行决策提供重要参考依据。

智能变电站辅助控制系统具备以下几个特点：1. 自动化运行，降低人为操作失误，提高电力系统的稳定性和可靠性。

2. 可靠的状态监测与分析，能够提前感知电力设备故障，及时进行维修和更换，减少停电次数和维修时间，降低了整个电力系统的故障率。

3. 灵活的控制策略，能够根据负荷和状态变化实时调整控制策略，提高系统的运行效率和安全指标。

4. 数据智能分析，能够深入分析电力设备工作状态和发生故障的原因，提供数据支持给系统的管理员和维修人员。

总之，智能变电站辅助控制系统在现代电力系统中发挥着至关重要的作用，是电力系统先进化的不可或缺的一部分。

未来，随着科技的进步和应用，该系统将更加完善，为电力系统的高效运行和可持续发展贡献出更多的力量。

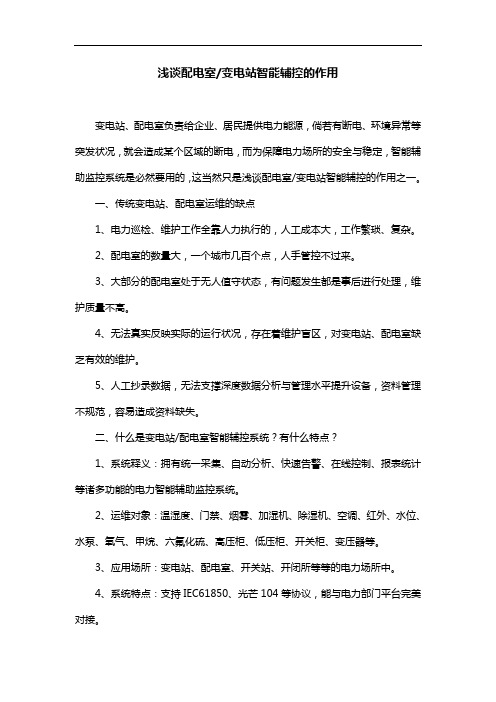

浅谈配电室/变电站智能辅控的作用变电站、配电室负责给企业、居民提供电力能源，倘若有断电、环境异常等突发状况，就会造成某个区域的断电，而为保障电力场所的安全与稳定，智能辅助监控系统是必然要用的，这当然只是浅谈配电室/变电站智能辅控的作用之一。

一、传统变电站、配电室运维的缺点1、电力巡检、维护工作全靠人力执行的，人工成本大，工作繁琐、复杂。

2、配电室的数量大，一个城市几百个点，人手管控不过来。

3、大部分的配电室处于无人值守状态，有问题发生都是事后进行处理，维护质量不高。

4、无法真实反映实际的运行状况，存在着维护盲区，对变电站、配电室缺乏有效的维护。

5、人工抄录数据，无法支撑深度数据分析与管理水平提升设备，资料管理不规范，容易造成资料缺失。

二、什么是变电站/配电室智能辅控系统？有什么特点？1、系统释义：拥有统一采集、自动分析、快速告警、在线控制、报表统计等诸多功能的电力智能辅助监控系统。

2、运维对象：温湿度、门禁、烟雾、加湿机、除湿机、空调、红外、水位、水泵、氧气、甲烷、六氟化硫、高压柜、低压柜、开关柜、变压器等。

3、应用场所：变电站、配电室、开关站、开闭所等等的电力场所中。

4、系统特点：支持IEC61850、光芒104等协议，能与电力部门平台完美对接。

二、浅谈配电室/变电站智能辅控的作用1、加强电力站点的管控的质量，实现全方位、自动化的监控分析。

2、故障、隐患第一时间收到信息，让排障工作高效进行。

3、降低维护成本，人工、物力、财力等等方面，打造节能、智能的维管方式。

4、电力系统运行稳定，用户体验、满意度上升。

浅谈配电室/变电站智能辅控的作用在于保护电气设备、运行环境、周边情况的可靠与稳定，保护电力系统的安全，在实现降本增效的电力运维模式的同时，还保障工业、居民的正常用电。

配电所辅助控制系统的组成及作用
配电所智能辅助控制系统由若干个子系统组成，即：视频监控系统、安防系统、消防系统、照明系统、环境在线监测系统、配电所DTU在线监测系统。

（1）视频监控系统
主要将电力设备现场的人员操作、设备运行情况、现场环境通过远程图像直观的显示出来并存储，确保变电站内设备的安全运行。

（2）安防系统
主要有红外防盗、门禁系统等组成，负责设备的安全防范。

主要功能如下：
a 对大门、窗户进行监视和入侵探测，防止非法侵入，以保障小区变环境安全
b 对小区变进行监控及时发现入侵事件，保障小区变空间范围内的建筑与设备安全；
c 各种探测器可以方便的布防、撤防，并可以自动投入或自动撤防。

（3）消防系统
消防报警系统自成系统进行封闭控制，当产生火警信号时，把信号上传至变电站智能辅助系统监控平台，系统中弹出报警窗口。

（4）照明系统
主要是针对各房间内灯具进行远程管理，提高节能效率。

同时配合视频监控，消除房间内因光线不足而造成视频画面不清晰的状况。

（5）环境监测系统
主要有SF6和O2气体在线监测、温度监测、湿度监测、除湿机自动控制、水位监测等组成。

若房间内温湿度、SF6气体、水位，超过警告线将自动启动相应设备，并在智能辅助系统监控平台上弹出报警窗口。

（6）配电室DTU在线监测系统
主要是针对各开关柜进行远程监测，提高调度效率。

监测各开关柜的遥信（分合闸，储能，各开关量位置），遥测量（电压，电流，功率等），使监控人员远方可以查看各开关柜各种信息。

配网配电室、开闭所智能辅助监控系统使用说明书江苏炬元电子有限公司目录一、系统概述和特点 (1)1、系统概述： (1)2、产品特点 (2)二、系统简介 (2)1、系统功能简介 (3)2、全功能系统拓扑图 (3)三、系统设备功能简介 (4)1、屏柜内功能模块 (4)2、监控安全防护设备 (7)3、辅助设备 (11)4、系统设备布置图 (12)四、系统使用说明 (12)1、系统主要技术指标 (12)2、主要功能 (12)3、主机使用 (13)五、使用注意事项 (16)一、系统概述和特点1、系统概述：本系统满足通讯规约IEC61850，可以把现有配电所的监测数据信息（环境信息、设备信息、安全信息）通过光纤接入供电公司配电智能辅助系统终端平台，通过以太网实现集中管理与监控；后台系统可进行信息汇总、分类、检索、远程监测控制。

实现数据遥测及设备的遥控功能。

配网智能辅助监控系统由若干个子系统组成，即：视频监控系统、安防系统、消防系统、环境在线监测系统、动力设备控制系统。

1.1视频监控系统采用球机和枪机相结合的布置方法，对人员出入及设备现场情况实现实时监控，对预设时间内的视频数据现场储存，实现现场和远程的视频监控及视频回放功能。

1.2安防系统主要有红外探测器等组成，负责设备的安全防范。

主要功能如下：（1）对配电室大门进行监视和入侵探测，防止非法侵入，以保障配电室环境安全；（2）对配电室进行监控及时发现入侵事件，保障配电房空间范围内的建筑与设备安全；1.3消防系统装有烟雾报警装置，当站所内发生火灾时应能及时上传报警信号并在主站和站端系统告警界面弹出告警信息。

1.4环境监测系统主要由温湿度传感器、水位传感器、六氟化硫和氧气探测单元、臭氧传感器等组成。

若房间内温湿度、水位、六氟化硫气体、臭氧气体等检测数据超过警告线将联动启动相应设备，并在智能辅助系统监控平台上弹出报警窗口。

1.5动力设备控制系统对房间内灯具进行远程管理，提高节能效率。

变电站智能辅助监控系统介绍变电站智能辅助监控系统支持iec61850、光芒104等规约，采用强弱电分离设计，支持接入电力部门平台，实现系统集成，打造动力、环境、安全统一化、智能化的管理模式。

一、系统介绍嘉兴配电室环境监控系统支持定制，可根据现场实际需求进行监控模块配置，灵活方便。

该系统通过监控、预警、控制等手段，实现了变配电站安全运行最关注的“在控”、“可控”等问题。

该系统的核心是“智能感知”和“智能控制”，工业级设备，可靠性高且配置灵活，为电网设备安全稳定运行奠定了基础。

二、功能优势1、维护方便：系统网络结构脉络清晰，运行稳定，安全可靠，易于维护。

2、告警功能：对于遥测越限、门禁异常、环境异常、通讯异常、终端设备运行异常等，系统将自动告警。

3、全局总览：传感器数据实时刷新、正常/异常状态显示、传感器配置、告警事件实时刷新...4、可靠的数据信息：采用物联网智能主机，实现站房智能辅助设备的信息数据加密，保证电力信息的安全可靠。

三、系统功能：1、动力监测（变绕组温度监测、开关柜母线测温、开关柜局放监测、馈线电量温度监测、配电柜电参数监测等）。

2、环境监测（温湿度、SF6&O2、噪声、粉尘、漏水、水位等监测）。

3、安全监测（烟雾、红外、电子围栏、门禁、视频等监测）。

4、设备控制（空调、除湿机、风机、灯光、水泵、新风机等控制）等。

四、的应用价值1、检修升级：嘉兴变电站智能辅助监控系统符合从定期检修到状态检修的管理趋势。

2、辅助电力运维：提升电力企业的运营管理水平，为社会、为电力事业创造更多的社会价值。

3、防患于未然：实时了解设备的运行状态，并直接对现场进行监控和监控，使人员能够迅速将事故消灭于萌芽状态。

4、立体监管模式：实现站端、主站两级垂直监管；变电站智能辅助监控系统基于各类先进技术，实现全方面、自动化、高效率的监控管理模式，节约人工、物力成本的消耗投入，确保站房运行环境的安全可靠，保障电网电力运行正常。

变电站〔配电室〕智能辅助监控系统变电站〔配电室〕智能辅助监控系统可比照变配电设备、现场环境、周界安防等情况智能分析监控，判断出异常时会以最快的方式，通知到多位电力值班人员，提供一个快速、详细的信息通知，对电力故障的防范、应急、处理起到一个辅助作用。

一、变电站/配电室智辅系统主要监控内容1、变压器测温：使用测温模块，对变压器接触点进展温度采集，用于变电站。

2、开关柜测温：监测进出的母线、接触点的温度信息，高温异常自动报警。

3、配电柜监测：监测配电柜各项电力参量，分析电力运行状态，找出电力不稳定的情况。

4、温湿度监控：采集各个设备运行环境的温度、湿度，并显示出来。

5、视频监控：实时视频监控图像、画面回放、警报联动抓拍等功能。

6、风机控制：远程启动/关闭，加强通风质量、提高散热能力。

7、气体监测：实时监测六氟化硫、臭氧等类型的气体有无泄漏，以便发出预警。

8、平安监控：接入电子围栏、人体红外感应装置，实现入侵警报。

9、水位监测：安装水位传感器，监测水位上涨情况。

10、水泵控制：与水位传感器联动，一键开/关，进展排水操作。

11、门禁管理：人员管理、权限分配、开门方式、出入记录、远程开门。

12、空调监控：监测送风口、运行模式、电流参数等信息，可与温湿度联动，进展控温、调湿。

13、灯光控制：远程控制变电站、配电室的灯光设备，减少因忘记关灯造成的电力消耗。

14、消防监测：烟雾、明火等火灾信息，增强火灾应急处理效率。

15、漏水监测：铺设感应线，对重点区域进展漏水监测，防止水浸破坏电力系统。

16、加湿器/除湿机：监测其运行状态，支持远程联动，防控高温、潮湿的环境。

17、……二、变电站/配电室辅助监控系统的特点1、双电源、独立组网，断电、断网还能在持续运行。

2、多样化报警模式，警报及时，无错、无遗漏。

3、功能灵活配置，告警上限、下限按需调整，满足不同场景的警报通知要求。

4、设备互相联动，紧急情况可以迅速解决，应急处置效率明显提高。

智能配电网综合辅助系统解决方案-电力水利近几年针对配电设施的盗窃行为时有发生，同时老旧设备用电过负荷易过热引发火灾，防盗、防火就成为了配电生产管理的重心。

而综合辅助系统的投运，能够全方位感知配网运行环境，为可靠供电保驾护航。

背景和挑战配电作为电力系统发、输、变、配环节中最贴近用户的环节，和社会生产生活息息相关，有着极其重要的作用。

提高配电网的供电可靠性和供电质量，是实现人民安居乐业、经济发展、生活富裕的重要保证。

近几年针对配电设施的盗窃行为时有发生，同时老旧设备用电过负荷易过热引发火灾，防盗、防火就成为了配电生产管理的重心。

而综合辅助系统的投运，能够全方位感知配网运行环境，为可靠供电保驾护航。

现阶段综合辅助系统面临的主要问题：综合监控少——辅助子系统有限，只有少量部署视频、烟感、门禁等，无法实现对运行环境的全方位综合监控;业务融合少——“遥视”大多只实现视频复核、历史追溯的功能，视频监控系统依然独立于生产系统，并未真正融入到配电网管理流程中;人为干预多——视频监控点的异常情况需要人为主动发现，多系统间的联动机制已逐步建立，但大多局限于开关量联动而非协议联动;运维难度大——系统联网后，面对数量庞大的视频监控设备，运维工作量巨大且检测难度大，往往造成故障处理不及时，使得视频监控系统的使用效果大打折扣。

解决方案智能配电网综合辅助系统解决方案主要应用于电网公司各地市公司智能配电网综合辅助系统的建设及改造。

智能配电网综合辅助系统是集硬件、软件、网络于一体的大型联网监控系统，以能源行业iVMS-9800平台软件为核心，实现多级联网及跨区域监控，在调控中心即可对终端系统集中监控、统一管理，为智能配网保驾护航。

系统拓扑图如下：智能配电网综合辅助系统全面采用高清、智能、物联网、4G应用技术，在“标准化、一体化、智能化”设计原则的指引下，采用标准化行业产品，实现了以下功能：多元图像应用：现场实时录像及回放，定时抓图和报警抓图，图片上传中心，在兼顾带宽和资费的情况下，中心也可调阅现场视频，全面提升监控质量和安防水平;辅助系统融合：实现视频监控、动环监控报警(环境监测、安防报警、智能控制)、门禁管理等系统的集成，各系统根据预案进行联动;可视运行管理：在兼顾带宽和资费的情况下，可按需配置区域视频巡视预案，同时可与配网自动化系统主站系统(DSCADA)通信，当进行分合闸操作或跳闸事故时，DSCADA发送“遥信”变位信号至智能辅助监控系统，关联相应的摄像机预置位;立体监管模式：实现前端、区县、地市三级垂直监管，固定网络采用C/S、B/S方式进行访问，移动网络通过手持管理终端(手机、平板等)进行监管;系统运维管理：IT基础设施管理、视频质量诊断、带宽优化及控制、资产管理、日志管理。

配电房智能辅助监控系统TIP3000配电房智能辅助监控系统一，系统概述TIP3000配电房智能辅助监控系统，是对小区、工业园区等变配电场所设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制。

系统对各种监测及报警数据进行分析，实时反映现场设备运行的环境情况、设备本身运行情况，通过联动控制，保证配电房场所的电力设备安全运行。

防止因环境改变、非授权活动、设备状态变化等引起的事故，满足配电房远程运维的可靠管控要求。

为新型现代化配电房的智能化、可视化、自动化、互动化做有效支撑。

二，系统设计1、系统总体架构根据《配电房管理制度》、《配电房操作规程》以及《电力安全生产条例》等文件精神，结合我公司实际应用案例，采用分布式和模块化架构，把配电房智能辅助监控系统分为站端设备和软件系统两部分。

说明：可根据客户实际需求进行子系统配置。

2、网络拓扑设计目前，对于配电房智能辅助监控系统通常有以下几种传输方式：已有以太网的配电房：每个配电房东机需求一个RJ45网口和一个IP地址即可。

仅有2M光纤接口：配置一台2M--以太网桥，通过光电转换，提供以太网接口。

没有以太网和光纤的配电房：能够挑选如下两种体式格局：就近租用电信运营商的以太网或者光纤：适合于小区内运营商网络连接较为方便的地方。

租用电信运营商的无线网络：采用3G、4G路由器接入的体式格局，能够利用公网或者组成VPN专网。

本方案需要向运营商缴纳网络使用费用和购买。

总之，通过各种技术手段，配备以太网为最优化和成本最低的传输方式。

三，系统功能配电房智能辅助监控系统平台采用云部署模式，利用统一的系统管理应用，实现参数配置管理、权限管理、日记管理、数据管理和接口尺度管理。

1.实现在线监控数据管理，具备通过在线检测模块采集电力设备运行状态和参数、环境、安防、消防状态检测数据。

2.实现配电场所的设备在线监测、环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水位、粉尘、噪声、震动、防小动物等信息的采集和告警，电力环境调控机、风机、空调、除湿机、灯光等设备的控制管理等；3.经由过程视频监控和安防入侵检测实现配电房安防状况检测；4.经由过程对配网变压器、中压开关柜、低压配电柜和电缆等装备的现在检测，实现装备的状态在线检测以及局放、测温等检测；5.系统平台具备配电房设备在线检测数据浏览功能，包括：综合环境检测、安防状态检测、装备状况检测等在线检测数据的浏览功用；6.实现在线检测数据综合分析功能、设备实时状态分析评估功能，实现检测数据完整性、一致性、采集及时性的统计分析功能。

智能配电室系统应用初探智能配电室系统是指将电力信息化、智能化和自动化、网络化融为一体，集成物联网、云计算、人工智能等新一代信息技术，实现对配电设备的在线监测、运行管理、故障预警等。

智能配电室系统的出现将会带来了革命性的改变，为电力行业的发展带来了重要的机遇。

一、智能配电室系统的概述随着智能电网的建设和应用，智能配电室系统已经逐渐成为实现电力系统智能化和自动化的重要手段之一。

一个完整的智能配电室系统由以下几部分构成：硬件系统、软件系统、网络系统、数据库系统、数据处理与分析系统。

通过将各个系统有机的结合起来，形成一个高效、智能、自动化的系统，从而实现对配电设备的全面管理和控制。

智能配电室系统的主要功能如下：1. 实时监测：实时监测配电室内的电力设备的状态和运行情况，根据各种监测数据进行统计分析，及时发现异常情况，提出针对性的处理意见，帮助用户及时排除隐患，消除电力事故的隐患。

2. 预警功能：智能配电室系统能够对电力设备进行实时预警，当监测到设备的使用情况超过了一定的标准，系统会在第一时间发出警报信息，提醒用户调整电力设备的使用情况，有效的降低用电风险。

3. 远程控制：智能配电室系统可以远程设置和控制电力设备的开关状态，实时的获取实用数据并实现数据远程传输，为用户制定用电计划、用电决策、消费分析提供可靠的数据支撑。

4. 数据分析：智能配电室系统通过对各种电力信息的收集和处理，利用数据挖掘、机器学习等数据分析技术对数据进行分析，为用户提供实用的数据支持和指导，从而提高用电效率和降低电费。

二、智能配电室系统的优势智能配电室系统是一种通过优化能源系统运用、提高电力设备运行效率的系统，其主要优势在于：1. 高效性：智能配电室系统可以实时的对电力系统进行监测和管理，使得电力设备的运行更加稳定、可靠和高效。

2. 安全性：智能配电室系统能够实现对电力设备的在线监测、远程控制和故障预警，及时发现并排除潜在的安全隐患，有效保障用电的安全。

智能变电站辅助系统综合监控平台一、系统概述智能变电站辅助系统综合监控平台以“智能感知和智能控制”为核心，通过各种物联网技术，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候状态监视和智能控制，完成环境、视频、火灾消防、采暖通风、照明、SF6、安全防范、门禁、变压器、配电、UPS等子系统的数据采集和监控，实现集中管理和一体化集成联动，为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”和“易控”等问题。

二、系统组成（一）、系统架构（二）、系统网络拓扑交换机服务器站端后台机网络视频服务器门禁摄像摄像头户外刀闸温蓄电池在线监测开关柜温度监测电缆沟/接头温度监测SF6监测空调仪表电压UPS温湿度电流烟感电容器打火红外对射门磁非法入侵玻璃破碎电子围栏水浸空调风机灯光警笛警灯联动协议转换器协议转换器协议转换器消防系统安防系统其他子系统TCP/IP 网络上级监控平台采集/控制主机智能变电站辅助系统综合监控平台将各种子系统通过以太网或RS232/485接口进行连接，包括前端的摄像机、各种传感器、中心机房的存储设备、服务器等，并通过软件平台进行集成和集中监视控制，形成一套辅助系统综合监控平台。

（三）、核心硬件设备：智能配电一体化监控装置PDAS-100系列智能配电一体化监控装置，大批量应用在变电站、开闭所和基站，实践证明产品质量的可靠性，能够兼容并利用现有绝大部分设备，有效保护客户的已有投资。

能够实现大部分的传感器解析和设备控制，以及设备内部的联动控制，脱机实现联动、报警以及记录等功能。

工业级设计，通过EMC4级和国网指定结构检测。

智能配电一体化监控装置是针对电力配电房的电缆温度以及母线温度无线检测，变压器运行情况以及油温检测、配电、环境、有害气体以及可燃气体和腐蚀性气体检测、安防、消防、采暖通风除湿机控制、灯光控制以及门禁而设计生产的一款产品。

它通过以太网TCP/IP 或者GPRS/3G/4G 网络，主要解决分布式无人值守配电房的监控和管理问题。
