0.95m 3夹套反应釜设计计算说明书一、罐体和夹套设计计算1.1 罐体几何尺寸计算1.1.1 选择筒体和封头的形式 选择圆柱筒体及椭圆形封头。

1.1.2 确定筒体内径已知设备容积要求0.95m 3，按式（4-1）初选筒体内径：式中，V=0.95m 3，根据【2】38页表4-2，常反应物料为液-液类型， i =H 1/D 1=1～1.3，取 i =1.3，代入上式，计算得1D ≅将D 1的估算值圆整到公称直径系列，取D 1=1100mm ，1.1.3 确定封头尺寸标准椭圆形封头尺寸查附表4-2，DN=1100mm ，选取直边高度h 2=25mm 。

1.1.4 确定筒体高度当D 1=1100mm, h 2=25mm 时，由【2】附表D-2查得椭圆形封头的容积V 封=0.1980 m 3，由附表D-1查得筒体1m 高的容积V 1m =0.950 m 3，按式（4-2）:H 1=(V-V 封)/V 1m =（0.950-0.198）/0.95=0.7916m考虑到安装的方便，取H 1=0.9m ，则实际容积为V= V 1m ×H 1+ V 封=0.950×0.9+0.198=1.053 m31.2 夹套几何尺寸计算 1.2.1 选择夹套结构选择【2】39页图4-4 (b)所示结构。

1.2.2 确定夹套直径查【2】表4-3, D 2= D 1+100=1100+100=1200mm 。

套封头也采用椭圆形并与夹套筒体取相同直径。

1.2.3 确定夹套高度装料系数η=操作容积/全容积=0.9/0.95=0.85 按式4-4计算夹套高度：H 2≥(ηV- V 封)/ V 1m =(0.85×1.053-0.198)/0.95=0.734 m 取H 2=750mm 。

选取直边高度h 2=25mm 。

1.2.4 校核传热面积查【2】附表D-2，由D 1=1100mm ，得罐体封头表面积F 1封=1.3980 m 2查【2】附表D-1，一米高筒体内表面积F 1m =3.46 m 2314iV D π≅罐体结构示意图校核传热面积：实际总传热面积F=F 筒+ F 1封=F 1m ×H 2 +F 1封=3.46×0.75+1.398=3.99 m 2>3.8 m 2，可用。

0 Mpa Mpa Mpa Mpa 170 170 0 0.4 0.8 0.722136747 0.752120619 1.722136747 2.701323562 1.925642297 2.380681818 0.6 2.723269453 1 6.515072579 Mpa kg 50000 -490500 0.576119578 310.2063829
夹套封口锥重力作用承载能力
F W
N t
2723833.501 277.6588686
册P958)
计算结果 判定
对于用封口环的,封口环壁后应>=1.5*S2 (对于U型) 满足 1.08 0.6666667 0.899369 88 0.5106278 0.7221367 16MnR 16MnR 满足 满足
4.448427
0.5289629
支座设在夹套上
满足要求 满足
满足
夹套容器计算(化工设备设计手册P958)
计算内容 数据符号或公式 适用条件 容器内径 D1 夹套内径 D2 容器壁厚 S1 夹套壁厚 S2 夹套封口锥半顶角角度 α 夹套封口锥过渡区转角内半径要求 ro≤ 夹套内设计压力 p2 筒体内设计压力 p1 夹套封头与筒体封头连接圆直径 d1 腐蚀余量 C 直径比≤1.2 D2/D1 壁厚比≤1.2 S2/S1 夹套封口锥的计算 轴向力系数 A=（D1.D2-d12)/D22 eo=0.5[(D2+S2)-(D1+2S1)] 容器外壁至夹套壁中面距离 容器壳体与夹套壳体的间距系数 ε =eo/(D2(S2-C))1/2 夹套封口锥过渡区转角内半径系数 ρ 夹套封口锥连接长度系数 λ =21/2*ε 设计温度下容器壳体材料许用应力[σ ]1 设计温度下夹套壳体材料许用应力[σ ]2 容器内设计压力 p1 夹套内设计压力 p1 容器壳体与夹套壳体的强度比系数 χ 见p386(3-6-5) 焊缝系数 ψ 夹套封口锥相对有效承载长度系数 μ μ 1=ε /sinα μ 2=ψ /(2*cosα ) 夹套封口锥连接系数 B f1=λ +1 X1 f2=0.71+ε z z=1+(ε o/ε )^2 ε =0.6 X2 f3 f4 X3 夹套封口锥的许用内压力 [p2] 夹套封口锥重力作用载荷强度校核 校核条件 夹套封口锥的强度评定 G1 F=-G1 3-6-26 3-6-27 单位 数据输入 mm mm mm mm mm Mpa Mpa mm 2500 2700 18 12 0.785398163 279.9655121 0.4 0 440 1

反应釜夹套的设计概述：夹套一般是立式圆筒形容器，有顶盖、筒体和罐底，通过支座安装在基础或平台上。

罐底通常为椭圆形封头，对于常压或操作压力不大而直径较大的设备，顶盖可采用薄钢板制造的平盖，并在薄钢板上加设型钢制的横梁，用以支承搅拌器及其传动装置。

顶盖与筒体的连接形式分为可拆和不可拆两种筒体内径D 1≤1200mm ，宜采用可拆连接。

当要求可拆时做成法兰连接。

工艺设计：1.1传热面积的校核（传热面积）DN =1200mm 釜体下封头的内表面积h F = 1.65522mDN =1200mm 筒体（1m 高）的内表面积1F = 4.77m 2夹套包围筒体的表面积S F =1F ×j H = 4.77×0.836=3.9878（m 2）h F +S F =1.6552 + 3.9878=5.6429 )(2m由于釜内进行的反应是放热反应，产生的热量不仅能够维持反应的不断进行，且会引起釜内温度升高。

为防止釜内温度过高，在釜体的上方设置了冷凝器进行换热，因此不需要进行传热面积的校核。

如果釜内进行的反应是吸热反应，则需进行传热面积的校核，即：将h F +S F = 5.6429 m 2与工艺需要的传热面积F 进行比较。

若h F +S F ≥F ，则不需要在釜内另设置蛇管；反之则需要蛇管。

机械设计：1.2 夹套的DN 、PN 的确定（刚度和强度的设计） 1.2.1夹套DN 的确定由夹套的筒体内径与釜体筒体内径之间的关系可知：100j i D D =+＝1200+100=1300（mm ）考虑到1300一般不在取值范围，故取DN =1400mm1.2.2 夹套PN 的确定由设备设计条件单知，夹套内介质的工作压力为常压，取PN ＝0.25MPa 1.3 夹套筒体的设计 1.3.1 夹套筒体壁厚的设计因为W p 为常压＜0.3MPa ，所以需要根据刚度条件设计筒体的最小壁厚。

∵ j D ＝1400mm ＜3800mm ，取S min ＝2i D /1000且不小于3 mm 另加2C ，∴S min ＝3+1=4（mm ），圆整n S =5mm 。

化工设备机械基础课程设计题目：1m3夹套反应釜设计学院: 化学与材料工程学院专业: 化学工程班级: 10化工姓名:学号: ***********指导老师:完成日期: 2012年6月1日夹套反应釜设计任务书设计者：班级：10化工学号：10111003101指导老师：日期：一、设计内容设计一台夹套传热式带搅拌的配料罐。

二、设计参数和技术特性指标见下表三、设计要求1.进行罐体和夹套设计计算；2.选择支座形式并进行计算；3.手孔校核计算；4.选择接管、管法兰、设备法兰；5.进行搅拌传动系统设计；（1）进行传动系统方案设计（指定用V带传动）；（2）作带传动设计计算：定出带型，带轮相关尺寸（指定选用库存电机Y1322-6，转速960r/min,功率5.5kW）；（3）选择轴承；（4）选择联轴器；（5）进行罐内搅拌轴的结构设计、搅拌器与搅拌轴的连接结构设计；6.设计机架结构；7.设计凸缘及安装底盖结构；8.选择轴封形式；9.绘制装配图；10. 绘传动系统部件图。

表1 夹套反应釜设计任务书简图设计参数及要求容器内夹套内工作压力，Mpa设计压力，MPa0.2 0.3工作温度，℃设计温度，℃<100 <150介质染料及有机溶剂冷却水或蒸汽全容积，m3 1.0操作容积，m30.8全容积传热面积，m2>3.5腐蚀情况微弱推荐材料Q235-A搅拌器型式推进式搅拌轴转速，r/min200轴功率，kW 4接管表符号公称尺寸DN连接面形式用途a 25 蒸汽入口b 25 加料口c 80 视镜d 65 温度计管口e 25 压缩空气入口f 40 放料口g 25 冷凝水出口h 100 手孔目录1. 夹套反应釜的结构 (5)1.1 夹套反应釜的功能和用途 (5)1.2 夹套反应釜的反应条件 (5)2. 设计标准 (6)3. 设计方案的分析和拟定 (6)4. 各部分结构尺寸的确定和设计计算 (7)4.1 罐体和夹套的结构设计 (7)4.1.1 罐体几何尺寸计算 (8)4.1.2 夹套几何尺寸计算 (10)4.2 夹套反应釜的强度计算 (12)4.2.1 强度计算(按内压计算强度) (12)4.2.2 稳定性校核(按外压校核厚度) (15)4.2.3水压试验校核 (21)4.3 反应釜的搅拌器 (23)4.3.1 搅拌装置的搅拌器 (23)4.3.2 搅拌器的安装方式及其与轴连接的结构设计 (23)4.3.3 搅拌装置的搅拌轴设计 (24)4．4 反应釜的传动装置设计 (26)4.4.1 常用电机及其连接尺寸 (26)4.4.2釜用减速机类型、标准及其选用 (26)4.4.3 V带减速机 (27)4.4.4凸缘法兰 (30)4.4.5安装底盖 (31)4.4.6机架 (31)4.4.7联轴器 (32)4.5 反应釜的轴封装置设计 (33)4.5.1 填料密封 (33)4.5.2 机械密封 (33)4.6反应釜的其他附件设计 (34)4.6.1 支座 (34)4.6.2 手孔和人孔 (35)4.6.3 设备接口 (35)5. 设计小结 (38)6. 参考文献 (39)设计说明书1. 夹套反应釜的结构夹套反应釜主要由搅拌容器、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管和一些附件组成。

反应釜设计的有关内容一、设计条件及设计内容分析由设计条件单可知，设计的反应釜体积为1.03m ；搅拌轴的转速为200/min r ,轴的功率为4kw;搅拌桨的形式为推进式；装置上设有5个工艺接管、2个视镜、4个耳式支座、1个温度计管口。

反应釜设计的内容主要有：（1） 釜体的强度、刚度、稳定性计算和结构设计； （2） 夹套的的强度、刚度计算和结构设计； （3） 设计釜体的法兰联接结构、选择接管、管法兰； （4） 人孔的选型及补强计算； （5） 支座选型及验算； （6） 视镜的选型；（7） 焊缝的结构与尺寸设计； （8） 电机、减速器的选型；（9） 搅拌轴及框式搅拌桨的尺寸设计； （10）选择联轴器； （11）设计机架结构及尺寸； （12）设计底盖结构及尺寸； （13）选择轴封形式；（14）绘总装配图及搅拌轴零件图等。

第一章 反应釜釜体的设计1.1 釜体DN 、PN 的确定 1.1.1 釜体DN 的确定将釜体视为筒体，取L/D=1.1 由V=(π/4)L D i 2，L=1.1i D 则=Di 31.140.1π⨯⨯，m Di 0.1=，圆整mm Di 1000= 由[]1314页表16-1查得釜体的mm DN 1000= 1.1.2釜体PN 的确定由设计说明书知釜体的设计压力PN ＝0.2MPa 1.2 釜体筒体壁厚的设计 1.2.1设计参数的确定设计压力p1：p1＝0.2MPa ；液柱静压力 p1H=10^(-6)×1.0×10^3×10×1.1=0.011MPa 计算压力p1c ： p1c=p1+p1H=0.2+0.011=0.211MPa ； 设计温度t1： <100℃ ； 焊缝系数Φ： Φ＝0.85许用应力[]t σ：根据材料Q235-B 、设计温度<100℃，由参考文献知[]t σ＝113MPa ；钢板负偏差1C ：1C ＝0.6mm （GB6654-96）； 腐蚀裕量2C ：2C ＝3.0mm 。

最新精品文档，知识共享！摘要本次设计的搅拌设备是PP聚合釜，聚合釜的结构采用夹套式。

内筒介质为PP、设计压力为1.5MPa；夹套内介质为导热油、设计压力为0.3MPa；主体材质为16MnR；搅拌速度为130r/min。

操作时夹套内的油冷却内筒的物料。

设计方法采用压力容器的常规设计方法，遵循《化工设备》要求，按照GB150-98《钢制压力容器》等技术法规执行，设计内容主要包括设计方案的选择；釜体（内筒和夹套）强度、结构的设计、校核和水压试验；搅拌装置设计与校核；传热装置设计、传动装置设计以及反应釜其他零部件设计等。

聚合釜作为反应容器的一种，其应用前景广泛，尤其是在石油与化工行业中更是得到了广泛的应用。

本次设计的聚合釜混合性能好、能耗低、结构简单、紧凑，占用空间及作业面积较小、操作维修方便、易于使物料形成轴向流型并在彼此之间相互分散，能增大不同物相间的接触面积，大大加快传热和传质过程，能保证石油化工行业连续不间断的生产要求。

关键词：反应釜；聚合釜；搅拌设备；传热装置；最新精品文档，知识共享！AbstractThe design involves the mixing equipment is naphthalene polymerization reactor, polymerization reactor structure with jacket. Naphthalene medium within the tube, the design pressure of 1.5MPa; folder comprising a medium for the oil, the design pressure is 0.3MPa; the main material for the 16MnR; stirring speed 130r/min. Operation, the oil cooling kit folder within the tube material. Pressure vessel design using conventional design methods, follow the "chemical device" requirement, according to GB150-98 "steel pressure vessel" and the implementation of technical regulations, design mainly includes design of the program of choice; kettle body (inner tube and jacket) strength, structural design, check and pressure test; agitator design and verification; heat transfer equipment design, transmission design, and reactor design of other components.Polymerization reactor as a reaction vessel, its wide usage, especially in the oil and chemical industry is widely applied. The design of the polymerization reactor well mixed performance, low energy consumption, simple structure, compact, space and operating smaller, easy maintenance, easy to form axial flow of materials and with each other dispersed in, can increase the The contact area between phases of different materials, greatly speeding up the process of heat and mass transfer, to ensure uninterrupted oil-chemical industry production requirements.Key words：Reactor; polymerization reactor; mixing equipment; heat transfer devices;最新精品文档，知识共享！目录第1章绪论 (3)第2章设计方案的选择及设计参数的确定 (7)2.1 搅拌反应釜类型的选择 (7)2.2 设计参数的确定 (8)2.2.1 设计压力的确定 (8)2.2.2 设计温度的确定 (9)2.2.3 釜体材料的选择 (9)第3章反应釜的结构设计 (11)3.1 釜体的选型及尺寸确定 (11)3.1.1 釜体材料及结构型式的选择 (11)3.1.2 釜体直径及高度计算 (11)3.1.3 釜体厚度计算 (13)3.2 封头的选型及尺寸确定 (15)3.2.1 封头材料及结构型式的选择 (15)3.2.2 封头的厚度计算 (16)第4章反应釜的传热装置 (19)4.1 传热装置的类型及选择 (19)4.2 传热装置的尺寸计算 (20)4.2.1 夹套直径及高度的选择 (20)4.2.2 夹套筒体厚度的计算 (20)4.2.3 夹套封头厚度的计算 (21)第5章反应釜的传动装置 (22)5.1 传动方式 (22)5.1.1 电机的选用 (22)5.1.2 减速机的选用 (23)5.2 传动方式的机座 (23)第6章反应釜的搅拌装置 (25)最新精品文档，知识共享！6.1 搅拌器的类型及选择 (25)6.2 搅拌功率的计算 (26)6.3 搅拌轴的校核 (27)6.3.1 搅拌轴材料的选择 (27)6.3.2 搅拌轴的强度校核 (27)6.3.3 搅拌轴的刚度校核 (28)第7章反应釜的密封与其他附件 (30)7.1 反应釜的密封装置 (30)7.2 设备的支座 (32)7.3 联轴器的选用 (32)7.4 法兰的选用及校核 (33)7.5 容器的开孔与补强 (36)7.5.1 开孔补强的设计与补强结构 (36)7.5.2 开孔补强的计算 (40)参考文献 (44)致谢 (46)最新精品文档，知识共享！第1章绪论在生产实践中，许多化工生产过程都需要反应设备，广泛应用于物料混合、溶解、传热、制备悬浮液、聚合反应和制备催化剂等生产过程。

反应釜夹套的设计概述：夹套一般是立式圆筒形容器，有顶盖、筒体和罐底，通过支座安装在基础或平台上。

罐底通常为椭圆形封头，对于常压或操作压力不大而直径较大的设备，顶盖可采用薄钢板制造的平盖，并在薄钢板上加设型钢制的横梁，用以支承搅拌器及其传动装置。

顶盖与筒体的连接形式分为可拆和不可拆两种筒体内径D 1≤1200mm ，宜采用可拆连接。

当要求可拆时做成法兰连接。

工艺设计：1.1传热面积的校核（传热面积）DN =1200mm 釜体下封头的内表面积h F = 1.65522mDN =1200mm 筒体（1m 高）的内表面积1F = 4.77m 2夹套包围筒体的表面积S F =1F ×j H = 4.77×0.836=3.9878（m 2）h F +S F =1.6552 + 3.9878=5.6429 )(2m由于釜内进行的反应是放热反应，产生的热量不仅能够维持反应的不断进行，且会引起釜内温度升高。

为防止釜内温度过高，在釜体的上方设置了冷凝器进行换热，因此不需要进行传热面积的校核。

如果釜内进行的反应是吸热反应，则需进行传热面积的校核，即：将h F +S F = 5.6429 m 2与工艺需要的传热面积F 进行比较。

若h F +S F ≥F ，则不需要在釜内另设置蛇管；反之则需要蛇管。

机械设计：1.2 夹套的DN 、PN 的确定（刚度和强度的设计） 1.2.1夹套DN 的确定由夹套的筒体内径与釜体筒体内径之间的关系可知：100j i D D =+＝1200+100=1300（mm ）考虑到1300一般不在取值范围，故取DN =1400mm1.2.2 夹套PN 的确定由设备设计条件单知，夹套内介质的工作压力为常压，取PN ＝0.25MPa 1.3 夹套筒体的设计 1.3.1 夹套筒体壁厚的设计因为W p 为常压＜0.3MPa ，所以需要根据刚度条件设计筒体的最小壁厚。

∵ j D ＝1400mm ＜3800mm ，取S min ＝2i D /1000且不小于3 mm 另加2C ，∴S min ＝3+1=4（mm ），圆整n S =5mm 。

过程设备设计计算

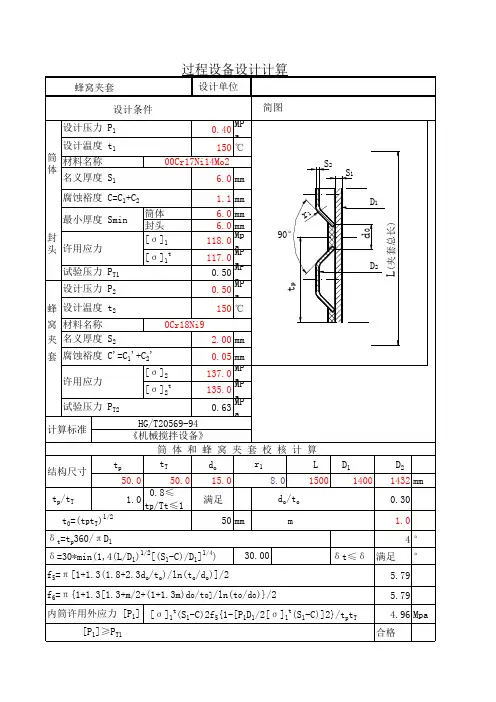

蜂窝夹套 设计条件 设计压力 P1 设计温度 t1 筒 材料名称 体 名义厚度 S1 腐蚀裕度 C=C1+C2 最小厚度 Smin 封 头 许用应力 试验压力 PT1 设计压力 P2 蜂 设计温度 t2 窝 材料名称 夹 名义厚度 S2 套 腐蚀裕度 C'=C1'+C2' 许用应力 试验压力 PT2 计算标准 tp [σ ]2 [σ ]2
