大屏幕液晶显示屏背光高压驱动电路原理及电路分析(一)

液晶屏背光驱动与保护原理分析液晶屏是一种广泛应用于电子产品的显示屏，其中的背光驱动与保护是其正常工作所必需的部分。

本文将对液晶屏背光驱动与保护原理进行分析。

背光驱动是液晶屏的核心组成部分，它主要负责为液晶屏提供亮度和色彩。

液晶屏背光驱动一般采用恒流源驱动方式，即通过恒流源来提供背光模组所需的工作电流。

背光驱动电路需要实现对背光的调光和调色，一般采用PWM(脉宽调制)方式实现。

PWM方式可以通过调整脉冲时间的长短来控制背光的亮度，从而实现液晶屏的亮度调节。

此外，背光驱动还需要支持不同的色彩显示需求，一般通过改变电流源的工作方式来实现对色彩的控制。

液晶屏的背光保护主要是为了延长背光的使用寿命和避免过度使用背光导致的功耗过大。

背光保护通常包括两个方面的考虑：背光的开关和亮度的调整。

背光的开关是指在液晶屏不使用时，将背光关闭以节省能源。

一般情况下，液晶屏的背光保护采用的是根据用户操作行为来实现背光的开关，比如在一段时间内未出现用户操作时，系统会自动关闭背光。

而液晶屏亮度的调整主要是为了适应不同环境光照强度下的显示效果。

液晶屏一般会自动感知环境光照的强度，并根据环境光照的变化来自动调整屏幕背光的亮度，以保持适宜的显示效果。

在液晶屏背光的保护中，还需要考虑背光灯的寿命问题。

背光灯一般采用冷白炽灯、荧光灯或LED作为光源，随着使用时间的增长，背光灯的亮度逐渐减弱，影响显示效果。

因此，液晶屏背光保护的另一个重要任务就是要延长背光灯的寿命，减少灯丝的老化和磨损。

一般液晶屏背光保护采用的是自动调节背光亮度的方式，根据背光灯的使用时间和亮度的变化，调整背光的亮度至合适的水平。

此外，还可以采用灯丝预热等方式进一步延长背光的寿命。

总体来说，液晶屏的背光驱动与保护是保证液晶屏正常工作的重要组成部分。

背光驱动负责为液晶屏提供亮度和色彩，而背光保护则是为了延长背光的使用寿命和节省能源。

通过合理设计背光驱动电路和背光保护的算法，可以实现液晶屏的正常工作和长久使用。

液晶电视机中背光灯驱动电路的组成及工作原理介绍液晶电视机中的背光灯驱动电路是将电能转换为光能，通过背光灯照亮液晶屏幕，使显示画面的背景明亮、色彩鲜艳。

背光灯驱动电路主要由背光灯电源、背光灯驱动器和控制电路组成。

背光灯电源是为背光灯提供直流电能的电路。

一般液晶电视机的背光灯电源采用开关电源。

开关电源的主要优点是高效率、小体积、适用范围广。

其工作原理是利用电源的电能，经过变压器将交流电转换成直流电，然后通过整流电路将直流电转换为稳定的低电压直流电，以供背光灯使用。

背光灯驱动器是将低电压直流电转换成高电压交流电，以驱动背光灯发光的电路。

背光灯驱动器一般采用逆变器，逆变器的工作原理是利用交流电输入，通过变压器将低电压升高到足够驱动背光灯发光的高电压。

逆变器还具有调节电压和电流的功能，以保证背光灯工作的稳定性和亮度。

控制电路是控制背光灯开关和亮度的电路。

液晶电视机的控制电路通常由主控芯片和各种传感器组成。

主控芯片是整个电视机的控制中心，可以接收用户的指令，并根据不同情况对背光灯进行开关控制和亮度调节。

传感器可以感知环境亮度、温度等因素，根据感知结果调节背光灯的亮度和温度，以提供更好的视觉效果和用户体验。

总结一下，液晶电视机中背光灯驱动电路的主要组成部分包括背光灯电源、背光灯驱动器和控制电路。

背光灯电源将电能转换为直流电以供背光灯使用，背光灯驱动器将低电压直流电转换成高电压交流电以驱动背光灯发光，而控制电路则负责控制背光灯的开关和亮度调节。

这些组成部分相互配合，将电能转换为光能，最终照亮液晶屏幕，展现出清晰亮丽的画面。

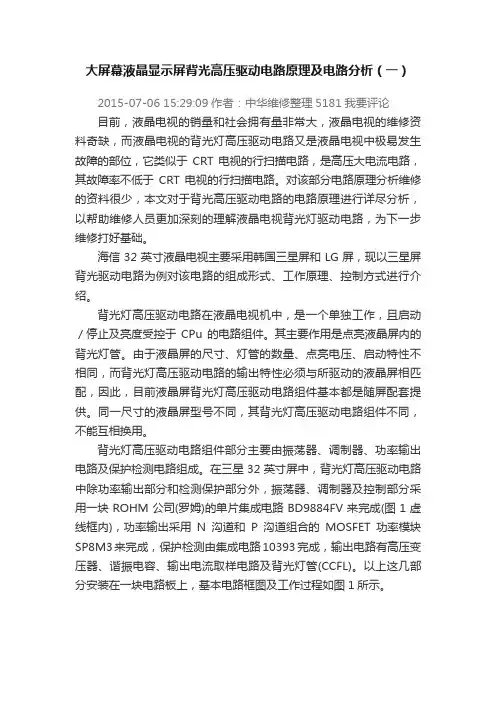

大屏幕液晶显示屏背光高压驱动电路原理及电路分析（一）2015-07-06 15:29:09作者：中华维修整理5181我要评论目前，液晶电视的销量和社会拥有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。

对该部分电路原理分析维修的资料很少，本文对于背光高压驱动电路的电路原理进行详尽分析，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础。

海信32英寸液晶电视主要采用韩国三星屏和LG屏，现以三星屏背光驱动电路为例对该电路的组成形式、工作原理、控制方式进行介绍。

背光灯高压驱动电路在液晶电视机中，是一个单独工作，且启动／停止及亮度受控于CPu的电路组件。

其主要作用是点亮液晶屏内的背光灯管。

由于液晶屏的尺寸、灯管的数量、点亮电压、启动特性不相同，而背光灯高压驱动电路的输出特性必须与所驱动的液晶屏相匹配，因此，目前液晶屏背光灯高压驱动电路组件基本都是随屏配套提供。

同一尺寸的液晶屏型号不同，其背光灯高压驱动电路组件不同，不能互相换用。

背光灯高压驱动电路组件部分主要由振荡器、调制器、功率输出电路及保护检测电路组成。

在三星32英寸屏中，背光灯高压驱动电路中除功率输出部分和检测保护部分外，振荡器、调制器及控制部分采用一块ROHM公司(罗姆)的单片集成电路BD9884FV来完成(图1虚线框内)，功率输出采用N沟道和P沟道组合的MOSFET功率模块SP8M3来完成，保护检测由集成电路10393完成，输出电路有高压变压器、谐振电容、输出电流取样电路及背光灯管(CCFL)。

以上这几部分安装在一块电路板上，基本电路框图及工作过程如图1所示。

知识链接背光灯管：液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，所以液晶屏要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度地展现自然界的各种色彩。

液晶电视背光板（高压板）电路原理一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。

而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。

先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。

目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。

另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。

在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管当然就发光了。

是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。

但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC 振荡等）。

详解液晶彩电背光灯驱动电路为了让冷阴极灯管安全、高效稳定地工作，其供电与激励必须符合灯管的特性。

具体而言，灯管的供电必须是频率为30kHz~100kHz的正弦交流电。

如果给灯管两端加上直流电压，会使部分气体聚集在灯管的一端，则灯管就会一端亮一端暗。

在液晶彩电中，电源板输出的电压为+24V或+12V直流电压，显然不能直接驱动背光灯管，因此需要一个升压电路把电源板输出较低的直流电转换为背光灯管启动及正常工作所需的高频正弦交流电。

这个升压电路组件就是常说的背光灯驱动板（Inverter），又称逆变器、升压板或高压板。

在液晶电视机中，背光灯驱动板是一个单独工作且受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管，并在CPU的控制下进行启动、停止（on/off）及亮度调节。

背光灯驱动板主要由振荡器、调制器、功率输出电路及保护检测电路组成，如1图所示。

在实际电路中，除功率输出部分和检测保护部分外，振荡器、调制器及控制部分通常由一块单片集成电路完成，这类集成电路常用的主要有BD（Rohm公司生产，如BD9884FV、BD9766等）及OZ系列（凹凸微电子公司生产，如02960、02964等）；功率输出管多采用互补的功率型场效应管，有的采用3脚和8脚（①~③脚为S极，④脚为G 极，⑤-⑧脚为D极）贴片封装型，常见型号有D454、RSS085、D413、TPC8110、FDD6635.FDD6637等，如图2所示；还有的采用由N沟道和P沟道组合的5脚或8脚MOSFET功率块（①脚为Sl极，②脚为Gl极，③脚为S2极，④脚为G2极，⑤~⑧脚为D1、D2极），如SP8M3、TPC8406、4614、APM40520、P2804ND5G等，如图3所示。

保护检测多由集成电路10393、358、393或LM324及其外围元件来完成。

输出电路主要由高压变压器、谐振电容及背光灯管组成，并设有输出电压、输出电流取样电路。

LCD背光驱动电路的原理是控制背光板的电流，以调节背光板的亮度。

恒流源芯片是实现这一功能的关键元件。

LCD显示驱动通过驱动电路控制液晶分子的排列和背光源的亮度，从而实现像素的控制和图像显示。

在控制电路中，输入信号被转化为相应的驱动信号，通过驱动电路控制液晶的排列方式和背光的亮度，最终将图像显示在LCD屏幕上。

对于背光驱动，其控制原理是将恒流源芯片与背光板LED连接，选取一个恒流源芯片来为背光板提供电压和电流。

恒流源芯片可以通过确定一个反馈电阻来控制输出电流，从而控制流过LED的电流。

这个原理是基于三极管的恒流回路，基极电压大于三极管的导通电压时，B点电压被钳位在A点电压减去三极管的导通压降，那么流过接地电阻的电流就是确定的。

以上信息仅供参考，如需了解更多信息，建议查阅专业书籍或咨询专业技术人员。

一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。

而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。

先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。

目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。

另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。

在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管！！！的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管当然就发光了。

是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。

但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象？？？？大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3."3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC振荡等）。

液晶显示屏背光驱动集成电路工作原理液晶显示屏已经成为现今个人电子设备的主要显示技术之一。

在许多种液晶显示屏中，背光驱动器集成电路（IC）是控制屏幕亮度和对比度的关键组件。

本文将介绍背光驱动器集成电路的工作原理和其对液晶显示屏的影响。

1.液晶显示屏的类型在谈论液晶显示屏背光驱动集成电路之前，我们需要先了解液晶显示屏的种类。

液晶显示器可以分为直接驱动型和间接驱动型两种。

直接驱动显示器中每个像素都被控制，而在间接驱动显示器中，一个像素由若干个液晶单元（LCU）组成。

LDC 需要通过背光来显示亮度和对比度，因而需要背光驱动集成电路来控制背光的亮度和色调。

2.背光驱动器集成电路基础背光驱动器集成电路是一种控制和供电背光的芯片。

基本上，这个芯片将电能转化为光能，控制屏幕亮度，并在使用时保存能源。

集成电路包括控制器和转换器，其中控制器处理来自计算机或其他设备的信号以控制背光亮度，而转换器将光转换为背光的适当电压和电流。

背光驱动器集成电路包括一些主要结构块：控制器、逆变器、放大器、电容和电感。

控制器和电源面板可以与显示器电路板上其他元件交换数据来控制背光。

逆变器可将直流电能转换为交流电，供给灯管的点灯。

放大器被用于发出液晶屏幕所需的强烈信号，以获得最好的效果。

在电容和电感方面，它们被用来维持逆变器的稳定工作并减少噪声。

一些背光驱动器集成电路可以自动调节背光的亮度，这有助于减少屏幕耗电量并更好地适应不同环境下的需求。

此外，这些芯片还可以实现颜色调整，以改善图像的质量，并击败背景光线的影响。

3.背光驱动器集成电路的使用领域背光驱动器集成电路常应用于数字相框、平板电视、笔记本电脑、便携式媒体播放器等具有液晶显示屏的设备。

它们被广泛用于任何需要高分辨率和力量控制的设备中。

4.背光驱动器集成电路的工作原理在显示器被打开时，大约80V到100V的直流电压被导入背光驱动集成电路。

该电路将电压转换为高频交流电，以控制高压直流电的输入，并在有需要时调整背光的亮度。

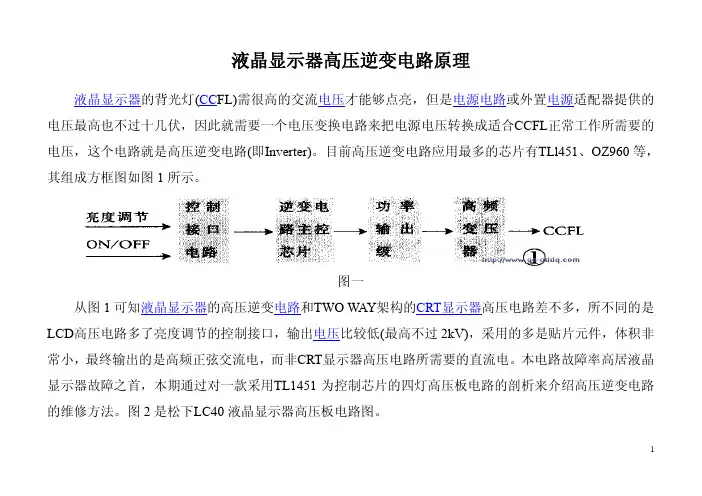

液晶显示器高压逆变电路原理液晶显示器的背光灯(CC FL)需很高的交流电压才能够点亮，但是电源电路或外置电源适配器提供的电压最高也不过十几伏，因此就需要一个电压变换电路来把电源电压转换成适合CCFL正常工作所需要的电压，这个电路就是高压逆变电路(即Inverter)。

目前高压逆变电路应用最多的芯片有TLl451、OZ960等，其组成方框图如图1所示。

图一从图1可知液晶显示器的高压逆变电路和TWO WAY架构的CRT显示器高压电路差不多，所不同的是LCD高压电路多了亮度调节的控制接口，输出电压比较低(最高不过2kV)，采用的多是贴片元件，体积非常小，最终输出的是高频正弦交流电，而非CRT显示器高压电路所需要的直流电。

本电路故障率高居液晶显示器故障之首，本期通过对一款采用TL1451为控制芯片的四灯高压板电路的剖析来介绍高压逆变电路的维修方法。

图2是松下LC40液晶显示器高压板电路图。

1TLl451芯片在开关电源电路、LCD显示器高压逆变电路都有广泛的应用，该芯片由基准电源、对称三角波振荡器、误差放大器、定时器和PWM比较器等部分组成。

利用它可以组成各种开关电源和控制系统，不仅能使开关电源和控制系统简化，容易维修，降低成本，而且更重要的是能降低系统的故障率，提高系统设备运行的可靠性。

它适应电源电压范围宽，可以在3．6～40V的单电源下工作，具有短路和低电压误动作保护电路。

为了便于读者理解其工作原理，给出内部结构图如图3所示。

液晶显示器高压逆变电路的原理图二3从图2可知，这是一个采用两两并联方式的四灯驱动电路，两个主驱动电路结构基本相同，本文以IC2这路为例，来讲述其工作原理。

1．Inverter启动在需要点亮显示器时，CN1的第⑤脚接收到控制电路传来的高电平开启指令，此高电平加到Q1的④脚，该脚接受的高电平最终使其②一③脚间的晶体管导通，电源适配器供给的+14V电压通过Q1的②一③脚加到PWM控制芯片IC2(TL1451)的电源供电⑨脚，C1、C29是IC2的供电滤波电容，当其上电压超过3．6V 时，TL1451内部三角波发生器开始振荡，从⑩脚输出脉宽受控的驱动脉冲，控制Q3、Q2的导通程度，即提供给Q4可变的工作电压，Q4及T1组成的变压器耦合自激振荡电路得电工作，产生点亮CC FL所需要的高频高压。

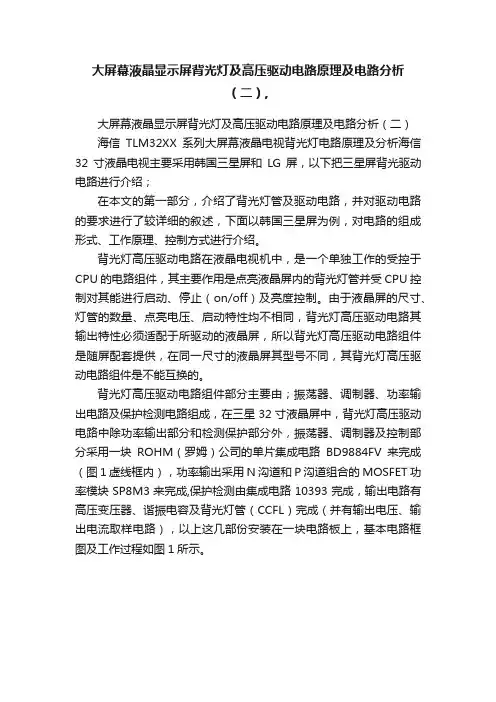

大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（二）,大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（二）海信TLM32XX系列大屏幕液晶电视背光灯电路原理及分析海信32寸液晶电视主要采用韩国三星屏和LG屏，以下把三星屏背光驱动电路进行介绍；在本文的第一部分，介绍了背光灯管及驱动电路，并对驱动电路的要求进行了较详细的叙述，下面以韩国三星屏为例，对电路的组成形式、工作原理、控制方式进行介绍。

背光灯高压驱动电路在液晶电视机中，是一个单独工作的受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管并受CPU控制对其能进行启动、停止（on/off）及亮度控制。

由于液晶屏的尺寸、灯管的数量、点亮电压、启动特性均不相同，背光灯高压驱动电路其输出特性必须适配于所驱动的液晶屏，所以背光灯高压驱动电路组件是随屏配套提供，在同一尺寸的液晶屏其型号不同，其背光灯高压驱动电路组件是不能互换的。

背光灯高压驱动电路组件部分主要由；振荡器、调制器、功率输出电路及保护检测电路组成，在三星32寸液晶屏中，背光灯高压驱动电路中除功率输出部分和检测保护部分外，振荡器、调制器及控制部分采用一块ROHM（罗姆）公司的单片集成电路BD9884FV来完成（图1虚线框内），功率输出采用N沟道和P沟道组合的MOSFET功率模块SP8M3来完成,保护检测由集成电路10393完成，输出电路有高压变压器、谐振电容及背光灯管（CCFL）完成（并有输出电压、输出电流取样电路），以上这几部份安装在一块电路板上，基本电路框图及工作过程如图1所示。

图1一、信号流程及工作原理；图1中CPU部分送来的控制信号控制振荡器开始工作，产生频率约100KHz的振荡信号，送入调制器内部和CPU部分送来的PWM亮度控制信号进行调制，调制后输出断续的100KHz激励振荡信号送入功率输出电路，输出高压并点亮背光灯管。

PWM调制信号改变输出高压脉冲的宽度达到改变亮度的目的，背光灯管点亮后L2、C 及CCFL的组合又使高压波形正弦形变化（低Q 值串联谐振），电容C的容抗及L2的感抗又起到背光灯管的限流作用。

大屏幕液晶显示屏背光灯及高压驱动电路原理与维修一、背光灯原理冷阴极灯管（CCFL）由冷阴极发射电子极和阳极构成，极之间通过电解质溶液隔开。

当极中有电流通过时，冷阴极发射电子极会产生电子，这些电子会被阳极电场吸引，从而释放出光线。

为了使冷阴极发射电子极产生电子，需要通过高压驱动电路提供足够的电压和电流。

一般冷阴极发射电子极的工作电压为600V至1500V，工作电流为3mA至6mA之间。

二、高压驱动电路原理高压驱动电路主要用于提供极高的电压和电流，以驱动冷阴极发射电子极。

高压驱动电路主要由变压器、整流电路和驱动电路组成。

变压器是高压驱动电路的核心部件，其作用是将输入的低压交流信号转变为高压交流信号。

在一般的液晶显示屏背光灯中，变压器主要采用高频变压器。

高频变压器通常采用磁导材料作为磁芯，以提高变压器的性能和效率。

整流电路用于将高压交流信号转换为高压直流信号，以供冷阴极发射电子极使用。

整流电路一般采用桥式整流电路，其具有整流效果好、波动小的特点。

驱动电路用于控制高压驱动电路的输入和输出。

驱动电路通常由高压电荷泵和高压切换电路组成。

高压电荷泵用于将输入的低压信号转换为高压信号，以供后续的驱动电路使用。

高压切换电路用于控制高压输出的开关，以实现对冷阴极发射电子极的驱动。

三、维修方法在维修大屏幕液晶显示屏的背光灯及高压驱动电路时，常见的故障有背光灯不亮、背光灯亮暗不均等。

下面将介绍一些常见的故障排除方法。

首先，可以检查背光灯驱动线路是否有松动或断开的情况，需要检查传输线路、接头和电源控制板是否有损坏。

如果有松动或断开的情况，需要重新连接或更换。

其次，可以检查高压驱动电路是否正常工作，需要使用万用表测量驱动电路的输入和输出是否符合规格。

如果发现输入或输出不正常，需要检查电路板上是否有元件损坏或焊接问题，需要重新焊接或更换损坏的元件。

最后，如果以上方法都没有解决问题，可能需要更换整个背光灯驱动电路模块。

这需要具备一定的电子维修技能和相关工具，建议找专业的维修人员进行更换。

对“剖析液晶屏逻辑板TFT偏压电路”一文的一点看法（此文为技术探讨）在国内某知名刊物2010年12月份期刊看到一篇关于介绍液晶屏逻辑板TFT偏压电路的文章，文章的标题是：“剖析液晶屏逻辑板TFT偏压电路”这是一篇选题极好的文章、目前液晶电视出现的极大部分屏幕故障例如：图像花屏、彩色失真、灰度失真、对比度不良、亮度暗淡、图像灰暗等等故障都与此电路有关，维修人员在维修此类故障时往往的面对液晶屏图像束手无策，而介绍此电路、无疑对类似故障的分析提供了极大的帮助，目前在一般的期刊书籍介绍分析此电路的文章极少。

什么是TFT屏偏压电路？现代的液晶电视都是采用TFT屏作为图像终端显示屏，由于我们现在的电视信号（包括各种视频信号）是专门为CRT显示而设计的，液晶屏和CRT的显示成像方式完全不同，液晶屏要显示专门为CRT而设计的电视信号，就必须对信号的结构、像素排列顺序、时间关系进行转换，以便液晶屏能正确显示。

图像信号的转换，这是一个极其复杂、精确的过程；先对信号进行存储，然后根据信号的标准及液晶屏的各项参数进行分析计算，根据计算的结果在按规定从存储器中读取预存的像素信号，并按照计算的要求重新组合排列读取的像素信号，成为液晶屏显示适应的信号。

这个过程把信号的时间过程、排列顺序都进行了重新的编排，并且要产生控制各个电路工作的辅助信号。

重新编排的像素信号在辅助信号的协调下，施加于液晶屏正确的重现图像。

每一个液晶屏都必须有一个这样的转换电路，这个电路就是我们常说的“时序控制电路”或“T-CON（提康）电路”，也有称为“逻辑板电路”的。

这个电路包括液晶屏周边的“行、列驱动电路”构成了一个液晶屏的驱动系统。

也是一个独立的整体。

这个独立的整体是由时序电路、存储电路、移位寄存器、锁存电路、D/A变换电路、译码电路、伽马（Gamma）电路（灰阶电压）等组成，这些电路的正常工作也需要各种不同的工作电压，并且还要有一定的上电时序关系，不同的屏，不同的供电电压。

液晶显示屏背光驱动集成电路工作原理（图）振荡控制电路主要包括振荡器、调制器、激励输出、保护控制电路，位于背光板的输入控制接口和功率放大电路之间，其主要功能如下：①接受CPU的控制指令（ON/OFF），产生高频振荡信号。

②接受CPU送来的亮度控制信号（PWM），对高频振荡进行PWM调制。

③把PWM调制信号放大并输出。

④接受输出电路反馈来的电压、电流取样信号，进行保护控制。

振荡控制电路是背光板部分的前端电路，功率小、电路复杂，电路功能较多。

为了液晶屏生产厂家为了便于配套，这部分电路均采用一块集成了上述功能的集成电路。

目前，市场上有很多此类背光板前端集成电路提供。

这些集成电路都是考虑到不同的屏幕尺寸、不同的电路形式、不同的控制方式及不同的供电电压精心设计的，功能齐全、稳定可靠。

采用这种集成电路的背光板，功能强大、外电路简单、成本下降，故障率也减小很多。

图5.1是一个采用6只CCFL灯管的26寸液晶屏背光板，图5.2是一个采用EEFL灯管的32寸液晶屏背光板。

可以看出，振荡控制集成电路只占了极小的位置，整个电路板非常简洁、工整，维修也极其方便。

目前比较常见的、背光板上应用较多的振荡控制集成电路有以下几种。

①美国仙童（FAIRCHILD）公司的FAN7316、FAN7317、FAN7313等。

②微科（MICRO）公司的OZ960、OZ964、OZ9910、OZ9925、OZ9938等。

③硕颉（ Bitek）公司的BIT3101、BIT3109、BIT3105、BIT3106等。

④MSP(Mstart)公司的MP1026、MP1029、MP1038等。

⑤罗姆（Rohm）公司的BD9883、BD9884、BD9886等。

还有很多集成电路的型号不胜枚举。

对于维修人员来说，把这些集成电路的资料收集起来，了解各集成电路的引脚功能，对背光板维修的帮助极大。

5.1典型振荡控制集成电路的工作流程图5.3是一块典型振荡控制集成电路的内部框图。

升压式高亮度LED背光驱动电路技术设计(1)摘要：由于LCD 面板本身无法产生光源，所以，必须利用背光的方式将光投射到面板上，让面板产生亮度，并且亮度必须分布均匀，而获得画面的显示。

以目前来看，大多数的LCD 背光是利用CCFL及LED来作为背光源，尤其在中、大尺寸的部分，大多是使用CCFL 背光源。

随着消费者对于色彩的要求，根据实验，LED 可以达到超过100％的NTSC色谱，由于LED 可以提高面板色彩的表现能力，并且加上没有太大的环保问题。

目前许多业者都已逐渐将部分的产品导入利用LED 作为背光源。

本文将以启星电子的以TB9911为例，来提供读者升压式高亮度LED 背光驱动电路设计的相关讯息。

■升压电路设计特色升压电路是用来驱动LED 的串联电压高于输入电压（图1），并且有以下的特色：1.此电路可被设计在效率高于90％下操作。

2.M=SFET的（Source）与LED 串共地，这简化了LED 电流的侦测（不像降压电路必须选择上侧FET驱动电路或上测电流侦测。

但是升压电路也有些缺点，特别是用于LED 驱动，由于LED 串的低动态阻抗）。

3.输入电流是连续的，使得输入电流的滤波变得简单许多（并更容易符合传导式EMI 标准的要求）。

4.关闭用的FET毁损不会导致LED 也被烧毁。

5.升压电路的输出电流为脉冲式波形，因此，必须加大输出电容以降低LED 串的涟波电流。

6.但是过大的输出电容，使得PWM调光控制变得更具挑战，当控制升压电路开与关，以达到PWM调光控制，就表示输出电流会被每一个PWM调光控制周期充放电，这使得LED 串电流的上升与下降时间会拉大。

7.峰电流控制方式的升压电路，用以控制LED 电流是无法达成的，需要闭回路方式使电路稳定，这又使得PWM调光控制更为复杂，控制电路必须增加频宽来达到所需要的反应时间。

8.当输出端短路，控制电路无法避免输出电流的增加，即使关掉Q1FET仍对输出短路毫无影响，并且输入端电压的瞬变造成输入端电压的增加量大于LED串联电压时过大的涌浪电流可能会造成LED 的毁损。

大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（三）【郝铭原创作品请勿转载请勿链接】TLM3277液晶电视背光灯驱动稳定保护电路工作原理背光灯驱动电路向背光灯管供电并点亮背光灯管，要求液晶屏整个屏幕亮度均匀、稳定。

在实际应用中，由于电源、灯管特性、温度等原因等的影响会造成发光亮度不稳定，此时要求背光灯高压驱动电路要有自动稳压、稳流功能。

又由于液晶屏是多灯管点亮，当某只背光灯管异常损坏或者性能不良，该灯管不亮或亮度极低，液晶屏即出现亮度不均匀甚至出现暗区，这是不能允许的，此时要求背光灯高压驱动电路能进行保护性关机。

为了解决上述问题，在背光灯高压驱动电路上设置了；自动检测输出电压、自动检测灯管电流，并稳定电压、电流的自动检测控制电路。

当某只背光灯管异常损坏或者性能不良出现暗区时，有故障的灯管会无电流或电流极小，此时背光灯高压驱动电路设置检测控制电路，检测灯管异常电流，并控制整个背光灯高压驱动电路停止工作（黑屏），等待检修的。

图1 所示是该背光灯驱动电路的电压、电流稳定控制及自动检测保护电路的示意图。

【郝铭原创作品请勿转载请勿链接】图中，高压变压器的L3是输出电压的取样绕组、电阻R是灯管电流取样电阻。

L3的取样电压经过电压反馈电路加到BD9884FV的电压反馈输入引脚10，R上的取样电压Ui（经D502、C1整流滤波，反映灯管工作电流大小）经过电流反馈电路加到BD9884FV的电流反馈输入引脚9，这两路反馈电压进入BD9884FV后，和引脚1来的亮度工作PWM信号一起加到PWM亮度调制电路，完成亮度控制及亮度稳定的作用。

同时R上的取样电压进入比较控制电路IC502和基准电压进行比较，当灯管衰老、损坏时取样电压大幅变化，比较控制电路动作输出控制电压进入BD9884FV 的引脚17，使振荡器停止工作整个电路停止工作。

图1图2具体电原理图如图2所示，一．电压、电流反馈电路；（第一通道）工作原理；电压反馈电路；TI的L2、R553、R554、D510、BD9884FV的10脚组成电压反馈电路。

液晶电视背光驱动板的原理与维修一、液晶电视背光驱动板的原理液晶电视的背光驱动板主要由背光源、LED驱动芯片和电源组成。

其工作原理如下：1.电源供电：首先，背光驱动板需要接收电源的供电，通常为12V或24V直流电源。

电源会将交流电转换成直流电，并经过滤波和稳压等处理，确保供电稳定可靠。

2.亮度控制：背光驱动板通过亮度控制信号来控制LED背光的亮度。

亮度控制信号可以通过外部按钮或遥控器发送给背光驱动板，然后驱动芯片将信号转换成对应的电流或电压输出，以控制背光的亮度。

3.LED工作方式：LED背光可以分为两种方式，一种是直接驱动模式，另一种是串并联驱动模式。

在直接驱动模式中，LED背光同时接通，背光亮度由电流大小控制。

在串并联驱动模式中，多组LED串联并与驱动电源并联，则电流相同而电压叠加，背光亮度由电压大小控制。

4.驱动芯片：驱动芯片是背光驱动板的核心部件，它能根据输入的信号来控制背光的亮度。

驱动芯片一般使用PWM调整激活时间来控制电流或电压大小，从而实现对背光亮度的调节。

5.保护电路：背光驱动板会设计一些保护电路，以保证电路的稳定性和安全性。

例如过流保护电路和过压保护电路等，一旦出现异常情况，会自动切断电源供电，避免对其他电路和液晶屏产生损坏。

二、液晶电视背光驱动板的维修方法1.检查电源供电：首先，检查背光驱动板的电源供电是否正常，是否存在电压过高或过低的情况。

如发现电源供电异常，建议更换稳压器或滤波电容等元件。

2.检查亮度控制信号：用万用表或示波器检测亮度控制信号的波形和电压情况，确保信号正常。

如发现亮度控制信号异常，可以检查外部按钮、遥控器或背光驱动板上的控制芯片。

3.检查驱动芯片：检查驱动芯片是否损坏或焊接不良。

如发现芯片损坏，建议更换芯片。

如果发现焊接不良，可以重新焊接芯片。

4.检查背光灯：检查背光灯是否亮或故障。

可以使用万用表进行背光灯的电阻、电压测试，或直接用电源给背光灯供电，观察背光灯是否亮。
