浅谈农网建设10kV变压器的选择安装摘要：文章根据农网改造实际工作中的方法，结合工程管理经验，进一步阐述了在电力建设与改造中变压器变台的设计、安装要求和规范。
关键词：农网改造变压器；设计安装中图分类号：tm411文献标识码： a 文章编号：一、农网配电变压器台区总体规划设计，严格把关根据农网升级改造技术的规定，按照“安全可靠、技术适用、减少维护、节能环保”的原则，结合公司的实际情况设计，农网变压器台区工程尽量采用成熟先进技术、新设备、新工艺，规范未来变压器台区管理的要求，同时注重安全运行的要求。
1.变压器规划设计要求①柱上配电变压器应布置在负荷中心区，按“小容量、多布点、短半径”原则进行设置。
②新装及更换三相配电变压器应选用油浸全密封s13型及以上节能配电变压器或油浸sbh15-m型非晶合金变压器，优先选用非晶合金变压器。
配电变压器采用dyn11联结变压器。
③边远山区，居民分散，用电负荷小，基本没有动力用电负荷的供电台区本着小容量、多布点、短半径的原则，应采用单相柱上配电变压器供电。
单相变压器一般采用卷铁心型，容量最大不超过20kva。
新装配电变压器必须选用低能耗变压器，其容量根据电力发展计划选定，一般按5年考虑，严禁使变压器长期处于过负荷或“大马拉小车”的状态。
为提高供电系统可靠性和供电质量，农村配电变压器的选用，必须根据实际负荷的类型、大小与分布情况进行全面的考虑。
改造前，农村还有一部分高损耗的变压器sjn、s7变压器在运行。
实践表明，配电变压器的损耗约占配电网中总损耗量的30%左右，比例相当高，因此，选用新型的节能型变压器改造台区，为了更好地节能降损，采用sbh15非晶合金变压器，空载损耗小，空载电流比s9下降40%-60%，负载损耗比s9、s7下降20%-30%，在2010年农网改造中文山市改造53台变压器容量为3780kva。
通过农网升级改造，原来的高损耗配电变压器已基本退出运行、淘汰，公司sjn、s7型系列配电变压器已经全部更换完毕。
10kV配电变压器的选择及安装【摘要】随着我国电力事业的发展和电网改造的深入,电力用户对变压器的要求越来越高,对配电变压器的性能水平也有了新的要求。
10kV 配电变压器是比较常用的变压器类型,广泛应用于工厂、办公大楼以居民楼群中。
本文具体分析研究了10kV配电变压器的选择及安装。
【关键词】10kV配电变压器选择安装10kV配电网络建设过程中,配电变压器的选择及安装是一个重要环节,为了使配电变压器的分布达到结构合理、供电可靠、运行经济、维修方便,符合配电网络安全供电可靠性、连续稳定运行的要求,配电变压器的选择及安装尤为重要。
一、10kV配电变压器的选择1、10kV配电变压器台区位置的选择（1）配变台区位置选择的总体原则。
尽量靠近负荷中心;尽量靠近电源侧;进出线方便;尽量避开污秽源或设在污秽源的上风侧; 尽量避开振动、潮湿、高温及有易燃易爆危险的场所;设备运输方便;具有扩建和发展的余地。
总之,配电变压器安装位置的选择, 关系到保证低压电压质量、减少线损、安全运行、降低工程投资、施工方便及不影响市容等, 应从实际出发, 全面考虑。
（2）农村1 0 K V配电台区的选择。
农村配电变压器台区必须依据“小容量、密布点、短半径”的原则, 合理选择配电变压器的位置。
对于村庄相对较小、用电户数少、负荷又比较集中、需一台配电变压器供电的,应根据现有负荷及发展规划,尽量将配电变压器安装在负荷中心,从配电变压器的低压出线口到每个负荷点,尽量做辐射性向四周延伸,供电半径以不超过500m为宜。
对于村庄较大、用电户数多、负荷分布不均等情况的村庄, 应根据负荷分布及村庄规划,采用短距离、小容量、多台变压器供电,同时还应尽量避开车辆、行人较多的场所, 且选择便于更换和检修设备的地方。
2、10KV配电变压器的选择（1）10kV 配电变压器型号的选择以前的配电变压器大都采用高损耗SJ系列的变压器供电, 损耗比重大。
近年来,国家新开发的新型节能型变压器有S8和S9及S11三大类。

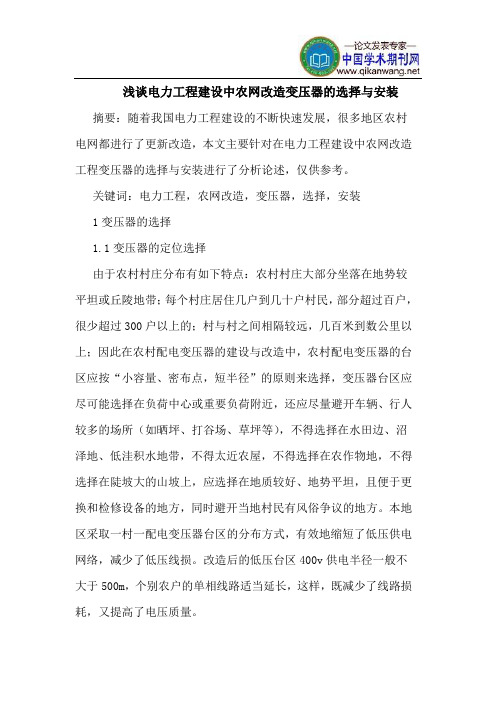

浅谈电力工程建设中农网改造变压器的选择与安装摘要：随着我国电力工程建设的不断快速发展，很多地区农村电网都进行了更新改造，本文主要针对在电力工程建设中农网改造工程变压器的选择与安装进行了分析论述，仅供参考。
关键词：电力工程，农网改造，变压器，选择，安装1变压器的选择1.1变压器的定位选择由于农村村庄分布有如下特点：农村村庄大部分坐落在地势较平坦或丘陵地带；每个村庄居住几户到几十户村民，部分超过百户，很少超过300户以上的；村与村之间相隔较远，几百米到数公里以上；因此在农村配电变压器的建设与改造中，农村配电变压器的台区应按“小容量、密布点，短半径”的原则来选择，变压器台区应尽可能选择在负荷中心或重要负荷附近，还应尽量避开车辆、行人较多的场所（如晒坪、打谷场、草坪等），不得选择在水田边、沼泽地、低洼积水地带，不得太近农屋，不得选择在农作物地，不得选择在陡坡大的山坡上，应选择在地质较好、地势平坦，且便于更换和检修设备的地方，同时避开当地村民有风俗争议的地方。
本地区采取一村一配电变压器台区的分布方式，有效地缩短了低压供电网络，减少了低压线损。
改造后的低压台区400v供电半径一般不大于500m，个别农户的单相线路适当延长，这样，既减少了线路损耗，又提高了电压质量。
1.2 10 kv 配电变压器型号的选择农网改造前,我县农村大部分采用高损耗sj 系列的变压器供电,损耗比重大。
近年来,国家新开发的新型节能型变压器有s8 和s9 及s11三大类。
s 9系列配电变压器的设计以增加有效材料用量来实现降低损耗,主要是增加铁心截面积以降低磁通密度,高低压绕组均使用铜导线,并加大导线截面,降低绕组电流密度,从而降低空载损耗和负载损耗。
s 9与s 7系列变压器相比,空载损耗平均降低10 % ,负载损耗平均降低2 5 %。
而s11系列变压器是在s 9系列的基础上改进结构设计,选用超薄型硅钢片,进一步降低空载损耗而开发出来的,目前s 11 系列变压器的空载损耗比s 9系列降低了30 % ,但投资相对比较高。
![国家电力公司关于印发《农村电网建设与改造技术原则》的通知-国电农[1999]191号](https://img.taocdn.com/s1/m/b4460818a7c30c22590102020740be1e650ecc22.png)
国家电力公司关于印发《农村电网建设与改造技术原则》的通知正文：---------------------------------------------------------------------------------------------------------------------------------------------------- 国家电力公司关于印发《农村电网建设与改造技术原则》的通知（1999年4月15日国电农[1999]191号）为进一步做好农村电网建设与改造工作，保证农网建设与改造工程的质量，使各地在农网建设与改造工作中，有一个明确的技术要求和标准，达到控制建设规模，防止盲目追求过高建设标准、降低工程造价和保证农网安全的目的，国家电力公司制定了《农村电网建设与改造技术原则》。
现印发给你们，请各单位认真贯彻执行，执行过程中有何问题及时告国家电力公司农电部。
附件：农村电网建设与改造技术原则附件：农村电网建设与改造技术原则第一章总则1.1为搞好农村电网建设与改造（以下简称农网改造）工作，达到技术先进，安全可靠和节能的目的，满足农村用电增长的需要，提高供电质量和农村配电网现代化管理水平，特制定本《农村电网建设与改造技术原则》。
1.2农网改造选用的设备必须是通过省部级或相应级别鉴定的国产设备，应优先选择国家经贸委和国家电力公司推荐的产品。
1.3各地应根据当地经济发展和用电负荷的情况，在保证用电安全、经济可靠的前提下、因地制宜地采用新技术、新产品、新工艺。
1.4农网改造工作应严格执行有关设计、施工、验收等技术规程和规范。
第二章总体要求2.l农网改造工程，要注重整体布局和网络结构的优化，应把农网改造纳入电网统一规划。
2.2农网线路供电半径一般应满足下列要求：400V线路不大于0.5kIIlplOKV线路不大于l5KⅢJ5KV线路不大于40kmzllOKV线路不大于l50km。
10千伏配电变压器的选用及安装刘洪涛发表时间：2017-08-08T15:53:27.123Z 来源：《电力设备》2017年第11期作者：刘洪涛[导读] 摘要：随着社会的发展，科技的进步，使得用电量也越来越大。
（国网白城供电公司吉林白城 137000）摘要：随着社会的发展，科技的进步，使得用电量也越来越大。
为了推动经济更好的发展，提升人民的生活水平，政府进行了电网改造。
就当前而言，农村电网分布最广，应用最多的当属10千伏配电变压器，这种变压器也是农网工程质量的重要保证。
本文现就配电变压器的选用及安装进行讨论。
关键词：农网；10千伏配电变压器；选用；安装引言农村电网维修、改造没有资金来源，造成电网设施严重老化，平均损耗率一般都在30%左右，有的甚至高达50%，同时也无法承受大量电器的使用，极易断电停电。
农网改造不仅可以使农村电价降低，同一时间可承受的电量也开始变大。
10千伏配电变压器作为农网工程质量的保证，其选用及安装也是重中之重。
一、10千伏配电变压器安装地址的选择为统一和规范10KV配电变压器台的建设应遵照国家电网公司三通一标的原则，即通用设计、通用设备、通用造价标、标准工艺原则，同时还应遵照典型设计的原则。
而规划时应该按小容量、短半径、密布点的原则选择配电变压器安装地址和容量规模。
同时还应注意安装地点要尽量在负荷中心，有大负荷的要靠近大负荷，且不能安装在自然灾害的地方如山洪、火灾、易发生山体滑坡等地方，不能安装在污染严重的地方，同时为了安全着想应和房屋等保持安全距离。
而配电变压器的安装既然要满足用户电压的要求，就应尽量避免将配电变压器安装在荒山野岭，易遭雷电袭击又远离居民区的地方，因为这样不便于运行人员定期维护，不便于工作人员管理。
安装配电变压器的最佳位置是能使该台区内低压电网的线损、低压线路的投资和消耗的材料最少的位置。
二、10千伏配电变压器的选用2.1 接线组别的选择变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。
农村电工如何进行配电变压器档位调整农村电工在进行配电变压器档位调整时需要按照以下步骤进行：
1.确定变压器负载：首先需要确定变压器的额定容量和负载情况，包括负载电流和负载功率。
这可以通过查看变压器上的铭牌或者使用电流表和功率表来进行测量。
2.确定负载需求：根据负载需求确定变压器的输出电压。
可以参考电器设备的额定电压要求，确保变压器的输出电压与负载需求相匹配。
3.根据负载功率调整变压器档位：变压器通常有多个档位可以调整，每个档位对应不同的输出电压。
根据负载的功率需求和输出电压要求来选择合适的档位。
一般来说，负载功率较大时，可以选择较低的档位，以提供更大的输出电压；负载功率较小时，则可以选择较高的档位，以减小输出电压。
4.调整变压器档位：根据所选择的档位，使用变压器上的调节钮或者开关来进行档位调整。
通常情况下，变压器上会有一个或多个调节钮，用来选择不同的档位。
根据需要，将调节钮转到相应的档位位置。
5.监测变压器的输出电压：在调整变压器档位后，需要监测变压器的输出电压是否符合要求。
可以使用电压表来进行测量，确保输出电压与负载需求相匹配。
6.进行负载测试：在完成档位调整后，需要进行负载测试以验证变压器的性能。
可以将真实负载连接到变压器的输出端口上，并测量输出电压和电流，以确保变压器能够正常运行并满足负载需求。
变压器安装规范配电变压器可以安装在室内，也可以安装在室外，都有具体的安装规范。
一是安装位置应靠近负荷中心，一般低压供电半径不宜超过500m，避开易燃易爆场所、污秽及低凹地带，并便于运输、检修及维护。
二是变压器要有出厂合格证书、说明书、检验报告单等资料。
检查外观有无瓷件和油箱损坏或渗油现象。
投运前还要进行现场测试。
三是配电变压器台架距离地面高度，农村为2.8m，城镇为3,3.5m。
配电变压器安装后必须平稳牢固，变压器上部应用GJ-16mm2或GJ-25mm2镀锌钢绞线和花兰螺丝与台架杆捆紧。
变压器台架安装时，容量应控制在315KVA及以下。
四是避雷器引下线、变压器外壳、低压侧中性线接地必须连在一起，通过接地引下线连接入地。
容量100KVA及以上配电变压器接地电阻不大于4欧，100KVA以下配电变压器接地电阻不大于10欧。
五是高低压引线应用绝缘线，城镇配电变压器低压侧宜用铜绝缘线。
高压引线不小于25mm2，低压引线视变压器容量而定，但必须满足额定电流的需要，连接点应用铜铝设备线夹或铜铝接线鼻子固定，接线时要防止导电杆转动，避免造成配电变压器内部短路。
六是配电变压器分接开关需要调整必须由修试人员进行，调正后要用电桥测试直流电阻并合格。
七是变压器台架虽然有造价低、便于维护等优点，但转角杆、分支杆、设有线路开关、高压进户线或电缆头的电杆，或交叉路口的电杆、低压接户线较多的电杆不宜装设变压器台架。
变压器台架一般采用三杆式，在受地理条件限制时可采用双杆式。
8M台架杆台架的具体安装尺寸规范如图。
台架由10#镀锌槽钢构成，距地面的高度不小于2.5m，在实际安装时，高度为2.8m，10M台架杆时为3.5m。
城镇配电变压器低压出线侧应装可挑式熔断器。
农村低压侧电缆进线时，台架杆上应装电缆支架，电缆固定在支架上，尽可能减少变压器低压桩头拉力。
八、变压器接地接地极一般采用两根钢管垂直打入，避雷器引下线和变压器零线及变压器接地线应在台架处水平连接，两接地线分别沿电杆敷设引下。
浅谈海南电网农网升级改造lOkV配电变压器的选用及安装摘要:本文从海南农网升级改造的重要性和特殊意义出发,重点对农网升级改造建设中配电变压器的选用、安装进行了详细的阐述。
关键词:农网升级改造10kV配电变压器选用及安装随着海南省国际旅游岛建设的快速发展,经济、电网的建设也上了一个新台阶,作为电网重要组成元件之一的变压器,其数量、容量也在猛增。
变压器的安装是一个工序相当复杂和重要的过程,变压器的正确选用及安装质量的好坏直接影响到其安全稳定运行。
因此,如何合理选择配电变压器和正确安装,也是海南农网升级改造设计与施工中需要重点解决的问题。
本人根据基层供电工作实践经验和参考有关电力技术规程,对变压器的选用及安装提出以下几点看法,以供参考。
1 10kV配电变压器台区的选址海南省上升为国际旅游岛建设后,有限的土地资源越来越到农民重视,全岛基础设施建设迅猛,农网升级改造同步进行,农村配电变压器的台区应按“小容量,密布点,短半径”的原则来设计建设改造。
变压器应尽可能安装在负荷中心或重要负荷附近,同时还应尽量避开车辆、行人较多的场所,还应避开高雷区,且便于更换和检修设备的地方。
最好位置是指能使该台区内低压电网的线损、低压线路的投资和消耗的材料最少、都能保证供电质量的位置。
位置选择前应对现有的和未来的负荷情况进行全面深入细致的调查和预测,使配电变压器安装位置居于负荷中心。
从而使低压供电线路投资最省,电压降最小,低压线路损耗小。
改造后的低压台区供电半径一般不大于400m,这样,既减少了线路损耗,又提高了电压质量。
总之,配电变压器安装位置的选择,关系到保证低压电压质量、减少线损、安全运行、降低工程投资、施工方便及不影响市容等。
应从实际出发,全面考虑。
2 10kV配电变压器的选用乡镇及农村配电变压器的选用,关系到整个供电系统可靠性、供电质量和综合线损,因此必须根据负荷的类型、大小与分布情况进行全面的考虑。
网改前,大部分采用高损耗SJ系列的变压器供电,变压器损耗大。
农村配电变压器台建立在负荷管理系统基础上，采用TeleAsk技术的网络通信管理平台及3层分布式结构，网络数据区可灵活定义，提供对外调用通信服务和统一的权限管理，实践证明该系统实现了对配电变压器的运行在线管理，提高了质量分析和线损管理水平，并加强了农村需求侧管理工作。
110kV配电变压器台区的选择
在农网新建或改造时,农村配电变压器台区必须依据“小容量、密布点、短半径”的原则,合理选择配电变压器的位置。
①对于村庄相对较小、用电户数少、负荷又比较集中、需一台配电变压器供电的,应根据现有负荷及发展规划,尽量将配电变压器安装在负荷中心,从配电变压器的低压出线口到每个负荷点,尽量做辐射性向四周延伸,供电半径以不超过500m为宜。
②对于村庄较大、用电户数多、负荷分布不均等情况的村庄,应根据负荷分布及村庄规划,采用短距离、小容量、多台变压器供电,同时还应尽量避开车辆、行人较多的场所,且选择便于更换和检修设备的地方。
210kV配电变压器型号的选择
农网改造前,我县农村大部分采用高损耗SJ系列的变压器供电,损耗比重大。
近年来,国家新开发的新型节能型变压器有S8和S9及S11三大类。
S9系列配电变压器的设计以增加有效材料用量来实现降低损耗,主要是增加铁心截面积以降低磁通密度,高低压绕组均使用铜导线,并加大导线截面,降低绕组电流密度,从而降低空载损耗和负载损耗。
S9与S7系列变压器相比,空载损耗平均降低10%,负载损耗平均降低25%。
而S 11系列变压器是在S9系列的基础上改进结构设计,选用超薄型硅钢片,进一步降低空载损耗而开发出来的,目前S11系列变压器的空载损耗比S9系列降低了30%,但投资相对比较高。
因此,从性价比来考虑,新建或改造变压器时,一般应选择使用S9型低损耗变压器,原来高损耗配电变压器已全部淘汰,S7型系列配电变压器也被更换。
310kV配电变压器容量的选择
过去,在选择配电变压器时,由于缺乏科学分析计算,“大马拉小车”现象普遍存在,只依据用电户数大概来选择变压器容量,没科学依据,没考虑到如果选择容量过大,会出现“大马拉小车”的现象,这不仅会增加一次性投资,并且增加了空载损耗。
如果选择容量太小,会引起变压器超负荷运行,过载损耗增加,最终导致烧毁变压器。
为此,在选择配电变压器容量时,应按实际负荷及5～10年农村电力发展计划来选定,一般按变压器容量的45%～70%来选择。
另外,考虑到农村有其自身的用电特点,受季节性、时间性强及用电负荷波动大的影响,有条件的村庄可采用母子变压器或调容变压器供电,以满足不同季节、不同时间的需求。
410kV配电变压器台架的安装
我省在农网改造中,大多数是使用双杆柱上安装变压器(容量小于500kV•A),两杆的间距为2m,变压器在杆上倾斜不大于20mm,配电变压器台架用两条2.4m的槽钢固定于两电杆上,台架距地面不低于2.5m,台架倾斜不应大于台高的1/100。
变压器脚底
与台架用4根螺丝上紧,同时变压器的高、低压柱头要加装防尘罩,变压器要悬挂警告牌。
另外安装铁件均需镀锌,并且100kV•A以上的变压器要安装一台隔离开关。
5跌落式熔断器的安装
配电变压器的高、低压侧均应装设熔断器。
高压侧熔断器的底部对地面的垂直距离不低于4.5m,各相熔断器的水平距离不小于0.5m,为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来,跌落式熔断器的轴线应与垂直线成15%～30%角。
低压侧熔断器的底部对地面的垂直距离不低于3.5m,各相熔断器的水平距离不小于0.2m。
跌落式熔断器开关熔丝的选择按“配电变压器内部或高、低压出线管发生短路时能迅速熔断”的原则来进行选择,熔丝的熔断时间必须小于或等于0.1s。
配电变压器容量在100kV•A以下者,高压侧熔丝额定电流按变压器容量额定电流的2～3倍选择;容量在100kV•A以上者,高压熔丝额定电流按变压器容量额定电流的1.5～2倍选择。
变压器低压侧熔丝按低压侧额定电流选择。
6避雷器的安装
影响配电变压器运行的外界因素大部分来自雷电事故。
因此,变压器装设防雷装置,应选用无间隙合成绝缘外套金属氧化物避雷器,其工频电压耐受能力强,密封性好,保护特性稳定。
一期农网中发现很多避雷器都安装在变压器上(高压侧瓷套管处),并且避雷器间用铁板连接,这种做法是错误的。
高压侧避雷器应安装在高压熔断器与变压器之间,并尽量靠近变压器,但必须保持距变压器端盖0.5m以上,这样不仅减少雷击时引下线电感对配变的影响,且又可以避免整条线路停电进行避雷器维护检修,还可以防止避雷器爆炸损坏变压器瓷套管等。
另外,为了防止低压反变换波和低压侧雷电波侵入,应在低压侧配电箱内装设低压避雷器,从而起到保护配电变压器及其总计量装置的作用。
避雷器间应用截面不少于25m m2的多股铜蕊塑料线连接在一起。
为避免雷电流在接地电阻上的压降与避雷器的残压叠加在一起,作用在变压器绝缘上,应将避雷器的接地端、变压器的外壳及低压侧中性点用截面不少于25mm2的多股铜蕊塑料线连接在一起,再与接地装置引上线相连接。
7接地装置
在目前的农网改造中,农村小容量变压器布点多,雷雨季节10kV配电变压器经常遭受雷击,由于接地电阻过大,达不到规程规定值,雷电流不能迅速泄入大地,造成避雷器自身残压过高,或在接地电阻上产生很高的电压降,引起变压器烧毁事故。
因此,接地装置的接地电阻必须符合规程规定值。
对10kV配电变压器:容量在100kV•A及以下,其接地电阻不应大于10Ω;容量在100kV•A以上,其接地电阻不应大于4Ω。
接地装置施工完毕应进行接地电阻测试,合格后方可回填土。
同时,变压器外套必须良好接地,外壳接地运用螺栓拧紧,不可用焊接直接焊牢,以便检修。
接地装置的地下部分由水平接地体和垂直接地体组成,水平接地体一般采用4根长度为5m的40mm×4mm的扁钢,垂直接地体采用5根长度为2.5m的50mm×50m m×5mm的角钢分别与水平接地每隔5m焊接一处。
水平接地体在土壤中埋设深为0.6～0.8m,垂直接地体则是在水平接地体基础上打入地里的。
接地引上线采用40mm×4mm扁钢,为了检测方便和用电安全,用于柱上式安装的变压器,引上线连接点应设在变压器底下的槽钢位置。
8变压器台区引落线
新建和改造配电变压器的引落线均应采用多股绝缘线,其截面应按变压器的额定容量选择,但高压侧引落线铜芯不应小于16mm2,铝芯不应小于25mm2,杜绝使用单股导线及不合格导线。
同时应考虑引落线对周围建筑物的安全距离。
高压引落线与抱箍、掌铁、电杆、变压器外壳等距离不应小于200mm,高压引落线间的距离在引线处不小于300mm,低压引落线间的距离及其它物体的距离不小于150mm。
