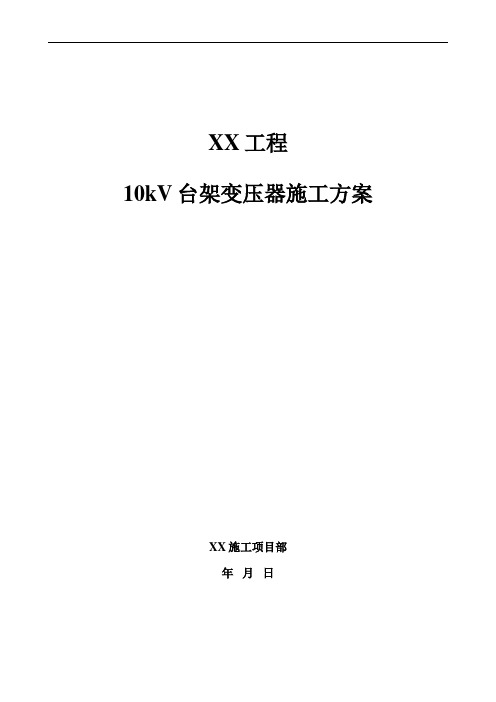

XX工程10kV台架变压器施工方案XX施工项目部年月日施工方案签名页目录一、编制依据 (x)二、施工概况 (x)三、施工内容 (x)四、组织措施 (x)五、现场勘查 (x)六、计划工作时间 (x)七、施工前的准备 (x)八、安全技术措施 (x)九、施工步骤 (x)十、风险及预控措施 (x)十一、施工质量控制及验收标准 (x)十二、文明施工及环境保护措施 (x)十三、应急准备及响应措施 (x)十四、附件 (x)一、编制依据二、施工概况：1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同及设计图纸的施工范围4、工程地址：施工实际工作地点5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量,包括安装地点、变压器型号及容量、电杆数量及型号、杆上设备等内容，事例如下：1、在XX路XX位置组立2基型号为XX的XXm电杆，在新组立的电杆上安装台变支架、避雷器和刀闸横担2、台变支架上安装一台型号为S13-XXkVA的变压器、一台型号JKWB-XXkvar的低压无功补偿、一台型号为一进四出塑壳开关低压配电箱。
3、安装一组型号为XX的避雷器、一组型号为XX的熔断器。
四、组织措施：1、工作负责人：李XX（联系电话）2、技术负责人：郭XX（联系电话）3、安全负责人：陈XX （联系电话）4、机具、材料负责人及电话5、工作班组：陈XX、马XX、曾XX等技工。
注：涉及高风险及以上施工需把施工单位总技术负责人列入组织措施。
五、现场勘查：1、工作环境：写清施工现场及环境，根据施工作业性质提出不同的要求，其中环境要求写清交通情况、临近带电体、安装环境、地质条件等情况。
2、施工要点、难点：根据工作环境写出实际施工现场的要点、难点。
参考事例如下：1、台式变安装的位置在XX地方居民门前空地，地质平坦，利于吊车、施工车辆、工具器的摆法；2、距离XX运行的带电线路XX米，距离较近，在吊装电杆、变压器时吊车的臂长会靠近带电线路的可能性；六、计划工作时间：1、计划工期：年月日时至年月日时七、施工前的准备工作1、安装前变压器已完成试验；2、电杆预制基础已完成，并经过监理、业主的验收；3、工作负责人编制好施工方案并完成审批；4、开工前组织施工人员进行班前会、交底；5、开工前清点施工所需要的施工机具并检查工器具是否合格；6、工作前，施工人员要检查好自身的安全工器具是否齐全并处于安全有效的期限内；7、开工前的主要设备材料准备。

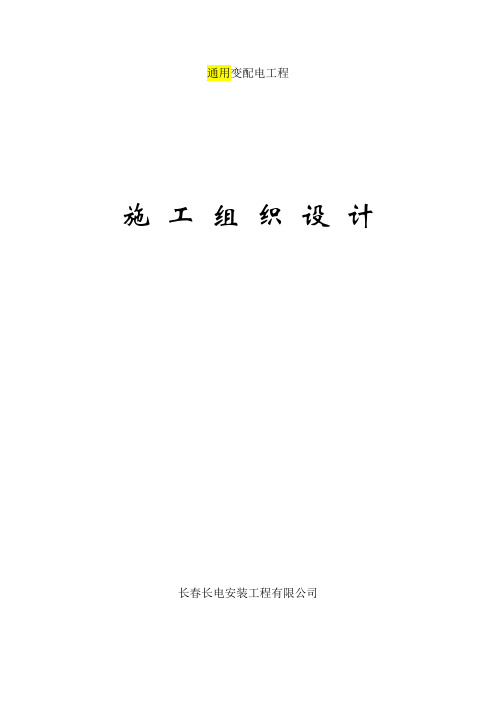

通用变配电工程施工组织设计长春长电安装工程有限公司目录一、编制依据二、编制说明三、工程概况四、实物工程量五、施工部署六、施工准备七、主要项目施工方法八、保证质量的措施九、安全施工的措施十、施工机具配备计划十一、工程施工进度计划一、编制依据1. 通用10KV变配电安装工程设计图纸。
2. 通用10KV变配电安装工程招标文件。
3. 通用10KV变配电安装工程招标答疑文件。
4. 国家现行变配电安装工程施工及验收规范及质量检验评定标准。
5. 本公司技术装备、施工方案及作业指导书。
6. 本公司质量、安全管理规程及管理制度。
7. 工程项目施工现场实际情况、施工环境、施工条件和自然条件。
二、编制说明本工程工期紧，质量要求高，为保证优良的工程质量，使施工工艺达到一流水平，本《施工组织设计》中提出的施工方案、施工方法和技术措施，力求具体、实用、针对性强，同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺，向科技要质量、要工期、要效益。
本《施工组织设计》是直接指导施工的依据。
围绕质量、工期和安全这三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑，突出其科学性和可行性。
三、工程概况1、本项目位于XX，由XX投资建设的，为XX项目，建设规模为XX。
本工程为变电所安装，10KV电源电缆线路引自XX。
低压电缆配出至XX。
2、通用10KV变配电安装工程施工图设计已完成，施工图设计单位为：XX 设计研究院。
3、建设规模：4、变电室位置：高压开关柜低压配电柜变压器安装地点位于XX 内。
四、主要工程量表五、施工部署：１、施工组织机构设置：２、施工阶段划分：根据本工程的特点,将整个工程划分为四个阶段:基础及接地线施工→设备就位安装→电源线电缆敷设→设备调试→验收通电。
按各阶段的施工特点安排设备材料进场的时间，科学调度劳动力、机械设备及工具，控制计划进度。
10kV杆上变压器成套设备技术规范书第1部分：通用技术规范1 范围本规范规定了10kV柱上变压器台成套设备的变压器、综合配电箱、避雷器、熔断器、金具、铁附件、导体等设备材料招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本规范适用于10kV配变台区成套设施的招标。
2 规范性引用文件下列文件对于本文件的应用是必不可少的,但不局限于下列文件。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 1094 电力变压器GB 311.1 高压输变电设备的绝缘配合GB 1208电流互感器GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子GB/T 5585电工用铜、铝及其合金母线GB/T 6451油浸式电力变压器技术参数和要求GB/T 25446 油浸式非晶合金铁芯配电变压器技术参数和要求GB/T 7295 运行中变压器油质量标准GB 11032 交流无间隙金属氧化物避雷器GB/T 13499 电力变压器应用导则GB/T 15164 油浸式电力变压器负载导则GB 15166.2高压交流熔断器第2部分：限流熔断器GB/T 17468 电力变压器选用导则GB 50150电气装置安装工程电气设备交接试验标准GB/T 4109交流电压高于1000V的绝缘套管DL/T 572 电力变压器运行规程GB 4208外壳防护等级（IP代码）GB/Z 6829剩余电流动作保护电器的一般要求GB 7251.1低压成套开关设备和控制设备GB/T 10233低压成套开关设备和电控设备基本试验方法GB 13955剩余电流动作保护装置安装和运行GB 14048.2低压开关设备和控制设备第2部分：断路器GB/T 15576低压成套无功功率补偿装置GB/T 17626电磁兼容DL/T 375户外配电箱通用技术条件DL/T 499农村低压电力技术规程DL/T 614多功能电能表DL/T 620交流电气装置的过电压保护和绝缘配合GB/T 2314电力金具通用技术条件GB/T 2317 电力金具试验方法GB/T 14049额定电压10kV架空绝缘电缆GB/T 3048电线电缆电性能试验方法GB/T15166交流高压熔断器DL/T640户外交流高压跌落式熔断器及熔断件订货技术条件Q/GWD13001高海拔外绝缘配置技术规范3 总则3.1一般规定3.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

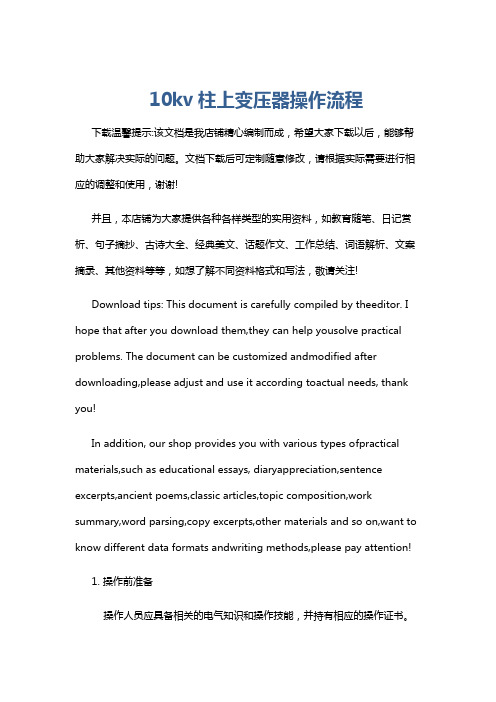

10kv柱上变压器操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
