塑料管水力计算

流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水一样，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式这里：Q ——断面水流量〔m3/s〕C ——Chezy糙率系数〔m1/2/s〕A ——断面面积〔m2〕R ——水力半径〔m〕S ——水力坡度〔m/m〕根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失〔mm3/s〕f ——Darcy-Weisbach水头损失系数〔无量纲〕l ——管道长度〔m〕d ——管道内径〔mm〕v ——管道流速〔m/s〕g ——重力加速度〔m/s2〕水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择适宜的管材和确经济管径。

输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

1.1 管道常用沿程水头损失计算公式与适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。

输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力与水流速度与压强脉动的结果。

紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。

管道沿程水头损失计算公式都有适用X围和条件，一般都以水流阻力特征区划分。

水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式与相应的摩阻力系数，按照水流阻力特征区划分如表1。

沿程水头损失水力计算公式和摩阻系数表1阻力特征区适用条件水力公式、摩阻系数符号意义水力光滑区>10雷诺数h：管道沿程水头损失v：平均流速d：管道内径γ：水的运动粘紊流过渡区10<<500〔1〕〔2〕紊流粗糙区>500滞系数λ：沿程摩阻系数Δ：管道当量粗糙度q：管道流量Ch：海曾-威廉系数C：谢才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度达西公式是管道沿程水力计算根本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用X围广泛，被认为紊流区λ的综合计算公式。

流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为，水在水管中流速在1--3米/秒，常取米/秒。

流量=管截面积X流速=管内径的平方X流速(立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。

输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。

输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。

紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。

管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。

水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。

沿程水头损失水力计算公式和摩阻系数表1阻力特征区适用条件水力公式、摩阻系数符号意义水力光滑区>10雷诺数h：管道沿程水头损失v：平均流速d：管道内径γ：水的运动粘滞紊流过渡区10<<500（1）（2）紊流粗糙区>500系数λ：沿程摩阻系数Δ：管道当量粗糙度q：管道流量Ch：海曾-威廉系数C：谢才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。

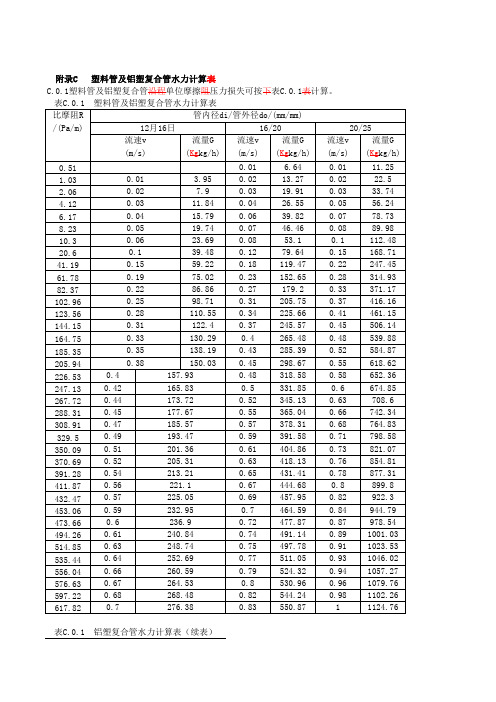

本表按03版建筑给水排水设计规范编制
注:当管径为DN15~20时流速限于1.0m/S,当管径为DN25~40时流速限于1.2m/S当管径为DN50~70时流速限于1.5m/S,当管径为DN80及其以上时流速限于1.8m/S,否则数字呈红色
海澄-威廉公式塑料管 C=140
海澄-威廉公式铜管薄壁不锈钢管C=130
铜管(热
海澄-威廉公式钢管铸铁给水管C=100
地暖管材s5中的S代表什么意思
参考：压力不同S4比S5更能耐高压
参考：如果是地暖管材的话，建议您用pe-rt的管材，耐热和导热性都要相对pe-x系列的好些~~
参考：S5代表PN1.25Mpa，也就是说能承受12.5公斤的压力。

S4代表PN1.6Mpa，也就是说能承受16公斤的压力。

S4级别的管材比S5系列的管材壁厚增加了。

S是Size（型号）的英文缩写。

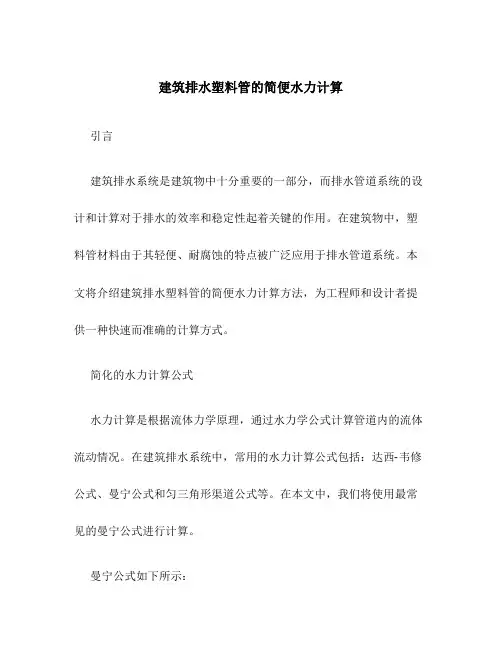

建筑排水塑料管的简便水力计算引言建筑排水系统是建筑物中十分重要的一部分，而排水管道系统的设计和计算对于排水的效率和稳定性起着关键的作用。

在建筑物中，塑料管材料由于其轻便、耐腐蚀的特点被广泛应用于排水管道系统。

本文将介绍建筑排水塑料管的简便水力计算方法，为工程师和设计者提供一种快速而准确的计算方式。

简化的水力计算公式水力计算是根据流体力学原理，通过水力学公式计算管道内的流体流动情况。

在建筑排水系统中，常用的水力计算公式包括：达西-韦修公式、曼宁公式和匀三角形渠道公式等。

在本文中，我们将使用最常见的曼宁公式进行计算。

曼宁公式如下所示：Q = (1/n) * A * R^(2/3) * S^(1/2)其中，Q是流量，A是管道的截面面积，R是湿周半径，S是水流的坡度，n是曼宁系数。

确定曼宁系数曼宁系数是一个经验参数，根据不同管道材料的摩擦特性而有所不同。

对于建筑排水塑料管，通常曼宁系数在0.009到0.015之间。

在确定曼宁系数时，需要考虑以下因素： - 管道材料：不同塑料管材料的摩擦特性不同，对水流的阻力也不同。

- 管道的几何形状：不同截面形状的管道对水流的阻力也有影响。

通常，圆形截面的管道具有较小的湿周半径，因而有较小的阻力。

综合考虑以上因素，可以根据经验数据确定曼宁系数。

计算过程为了进行简便的水力计算，需要按照以下步骤进行：1.确定排水管道的几何参数，包括内径、壁厚和坡度。

2.计算管道的截面面积A和湿周半径R。

– A = π * (ID/2)^2–R = A / P 其中，ID是内径，P是湿周长。

3.根据计算得到的A和R，结合管道的坡度S和曼宁系数n，使用曼宁公式进行计算。

–Q = (1/n) * A * R^(2/3) * S^(1/2)示例计算下面我们以一个具体的例子进行计算。

假设我们有一条内径为100mm、壁厚为5mm的建筑排水塑料管，管道的长度为50m，坡度为0.02。

假设曼宁系数为0.011。

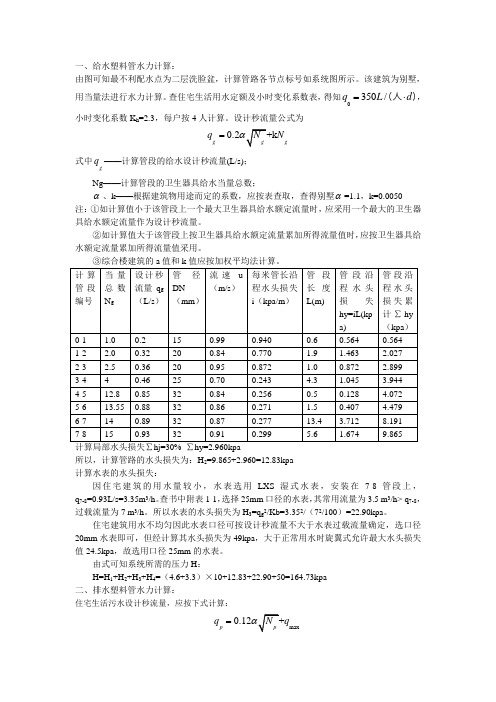

一、给水塑料管水力计算：由图可知最不利配水点为二层洗脸盆，计算管路各节点标号如系统图所示。

该建筑为别墅，用当量法进行水力计算。

查住宅生活用水定额及小时变化系数表，得知0350/q L d =⋅（人），小时变化系数K h =2.3，每户按4人计算。

设计秒流量公式为0.2ggq N =式中gq ——计算管段的给水设计秒流量(L/s)；Ng ——计算管段的卫生器具给水当量总数；α、k ——根据建筑物用途而定的系数，应按表查取，查得别墅α=1.1，k=0.0050 注：①如计算值小于该管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具给水额定流量作为设计秒流量。

②如计算值大于该管段上按卫生器具给水额定流量累加所得流量值时，应按卫生器具给水额定流量累加所得流量值采用。

③综合楼建筑的a 值和k 值应按加权平均法计算。

计算局部水头损失∑hj=30% ∑hy=2.960kpa所以，计算管路的水头损失为：H 2=9.865+2.960=12.83kpa 计算水表的水头损失：因住宅建筑的用水量较小，水表选用LXS 湿式水表，安装在7-8管段上，q 7-8=0.93L/s=3.35m 3/h 。

查书中附表1-1，选择25mm 口径的水表，其常用流量为3.5 m 3/h> q 7-8，过载流量为7 m 3/h 。

所以水表的水头损失为H 3=q g 2/Kb=3.352/（72/100）=22.90kpa 。

住宅建筑用水不均匀因此水表口径可按设计秒流量不大于水表过载流量确定，选口径20mm 水表即可，但经计算其水头损失为49kpa ，大于正常用水时旋翼式允许最大水头损失值24.5kpa ，故选用口径25mm 的水表。

由式可知系统所需的压力H ：H=H 1+H 2+H 3+H 4=（4.6+3.3）×10+12.83+22.90+50=164.73kpa 二、排水塑料管水力计算：住宅生活污水设计秒流量，应按下式计算：max0.12pq q=式中 pq ——计算管段排水设计秒流量(L/s)；pN ——计算管段的卫生器具排水当量总数；α——根据建筑物用途而定的系数宜按表确定，住宅为2.5。

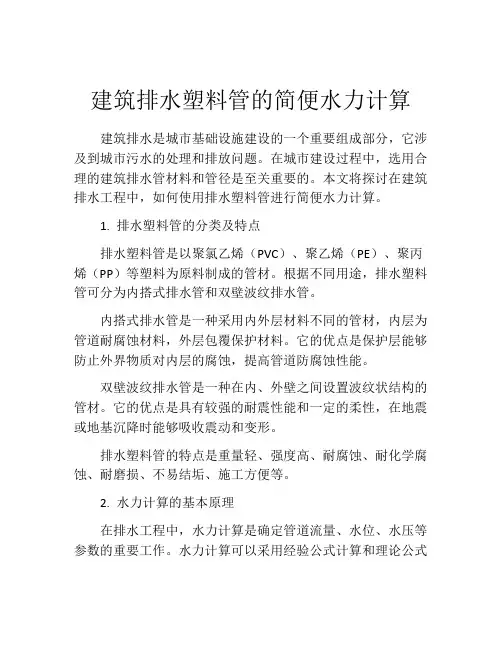

建筑排水塑料管的简便水力计算建筑排水是城市基础设施建设的一个重要组成部分，它涉及到城市污水的处理和排放问题。

在城市建设过程中，选用合理的建筑排水管材料和管径是至关重要的。

本文将探讨在建筑排水工程中，如何使用排水塑料管进行简便水力计算。

1. 排水塑料管的分类及特点排水塑料管是以聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等塑料为原料制成的管材。

根据不同用途，排水塑料管可分为内搭式排水管和双壁波纹排水管。

内搭式排水管是一种采用内外层材料不同的管材，内层为管道耐腐蚀材料，外层包覆保护材料。

它的优点是保护层能够防止外界物质对内层的腐蚀，提高管道防腐蚀性能。

双壁波纹排水管是一种在内、外壁之间设置波纹状结构的管材。

它的优点是具有较强的耐震性能和一定的柔性，在地震或地基沉降时能够吸收震动和变形。

排水塑料管的特点是重量轻、强度高、耐腐蚀、耐化学腐蚀、耐磨损、不易结垢、施工方便等。

2. 水力计算的基本原理在排水工程中，水力计算是确定管道流量、水位、水压等参数的重要工作。

水力计算可以采用经验公式计算和理论公式计算两种方法。

在设计建筑排水系统时，通常采用底部水位设计法和流量特性法进行计算。

底部水位法是指以管道最低点的底部为计算基准，根据排水管道的水流速度、水位、管道截面积等参数，利用经验公式进行计算的方法。

此法适用于计算小流量的排水管道。

流量特性法是利用黄恩公式和曼宁公式等原理，根据管道的材质、断面形状、粗糙系数、斜度等参数进行计算的方法。

此法适用于计算流量较大的排水管道。

3. 排水塑料管水力计算的具体步骤在进行水力计算之前，需要对排水系统进行初步设计，确定排水管的走向、管径、坡度等参数。

一般情况下，根据建筑物的类型和规模，可以采用以下步骤进行排水塑料管的水力计算：（1）确定流量根据建筑物的使用性质、人口密度、排水设备数量等因素，确定排水系统的设计流量。

根据设计流量和排水管道的长度、坡度、管径等参数，计算排水系统泵站的扬程和功率。

流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。

输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。

输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。

紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。

管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。

水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。

沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。

流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：h f——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。

输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。

输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。

紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。

管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。

水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。

沿程水头损失水力计算公式和摩阻系数表1达西公式是管道沿程水力计算基本公式，是一个半理论半经验的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用范围广泛，被认为紊流区λ的综合计算公式。
