CAD 建筑装潢设计讲义（二）绘图命令详解CAD 中的所有绘图命令都被系统组织在“绘图”菜单栏中，执行命令方法一般有如下几种：1）单击菜单栏中的“绘图” /“直线”（或其他工具）命令。
2）单击中“绘图”工具栏中的“直线” （或其他工具）按钮。
3）在命令行中输入快捷键“ L ”（或其他工具的快捷键）一，直线命令（L ）：直线命令是CAD 最基本，最简单，使用频率最高的一个命令，用于在两点之间绘制直线，可以按用户给定的起点和终点绘制直线和折线。
用户可以通过键盘输入起点和终点的坐标，也可以在绘图区内将光标移到点所在的位置单击，确定该点的坐标。
选项注释：1）放弃：取消上一步操作。
2）闭合：绘制多条线段，最后要形成与起点连接而成的封闭图形时，应在命令行中输入C，这样最后一个端点与第一条线段的起点重合形成封闭图形。
在默认状态下，运用直线命令绘制的直线是没有宽度的，但可以通过不同的图层定义直线的线宽和颜色，在最后打印输入时，就可以打印出粗细不同的线型。
二，多段线（PL ）可以绘制若干直线和圆弧连接而成的不同宽度的曲线或折线，并且无论该多段线中含有多少条直线或圆弧，CAD 都把它们作为一个单一的对象（要一次编辑所有线段就要运用多段线）选项注释：圆弧：以绘制圆弧的方式绘制多段线，当用户选择此选项时，系统将切换到画弧状态，命令行出现如下提示：“指定圆弧的端点或‘角度/圆心/闭合/方向/半宽/直线/半径/第二个点/放弃/宽度）方括号中各选项的意义如下：1，角度；此选项用于给定弧的中心角，顺时针为负。
2，圆心；用于给定弧的圆心。
3，闭合；用弧封闭多段线半结束PL 命令4，方向；用于改变圆弧的起始方向，取消与圆弧的相切关系。
5，半宽；设置多段线的半宽。
6，直线；切换到绘绘制直线模式。
7，半径；用于提示输入圆弧的半径。
8，第二个点：选择三点画弧方式中的第二个点。
9，宽度：设置多段线的宽度。
10 长度；用于设置多段线的长度，CAD 将按照上一线段的方向绘制这一段直线，若上段线是圆弧，将绘制出与此圆弧相切的线段。
AutoCAD室内平面图绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。
（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。
步骤5：开门洞：此平面图的墙体宽为180。
既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。
白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。
步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。
另一方法是：在多线上双击即弹出“多线编辑工具”对话框。
建筑装修图概述：1-图纸目录2-装修施工工艺说明3-平面布置图4-楼地面装修平面图5-天花平面图6-墙柱装修立面图7-装修细部结构节点详图1-平面布置图平面布置图通常是设计过程中首先触及的内容，空间的划分、功能的分区是否合理关系到使用效果和精神感受。
平面布置图表达内容有：1、建筑主体结构。
2、各功能空间的家具的形状和位置。
3、厨房、卫生间的橱柜、操作台、洗手台、浴缸、大便器等形状和位置。
4、家电的形状、位置。
5、隔断、绿化、装饰构件、装饰小品。
6、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸。
7、装修要求等文字说明。
平面布置图的画法步骤：1、选比例、定图幅。
2、画出建筑主体结构平面图。
3、画出厨房设备、家具、卫生洁具、电器设备、隔断、装饰构件等的布置。
4、标注尺寸、剖面符号、详图索引符号、图例名称、文字说明。
5、画出地面的拼花造型图案、绿化等。
6、描粗整理图线。
2-楼地面装修图楼地面装修图：地面的造型、材料名称和工艺要求。
作用：1、施工依据2、地面材料采购的参考图样。
表达各功能空间的地面的铺装形式，注明所选用材料的名称、规格；有特殊要求的还要注明工艺做法和详图尺寸标注方面，主要标注地面材料拼花造型尺寸、地面的标高。
地面装修图的画法步骤1、选比例、定图幅；2、画出建筑主体结构平面图和现场制作的固定家具、隔断、装饰构件；3、画出厨房设备、家具、卫生洁具、电器设备、隔断、装饰构件等的布置；4、标注尺寸、剖面符号、详图索引符号、图例名称、文字说明；5、画出地面的拼花造型图案、绿化等；6、描粗整理图线；3-天花平面图天花的功能作用：1-装饰2-照明3-音响4-空调5-防火天花装修的形式：1-悬吊式2-直接式。
天花平面图通常采用“镜像”投影作图天花平面布置图表达的内容1、建筑主体结构一般可以不表示（虚线表示门窗位置）；2、天花造型、灯饰、空调风口、排气扇、消防设施的轮廓线，条块饰面材料的排列方向线；3、建筑主体结构的主要轴线、轴号，主要尺寸；4、天花造型及各类设施的定形定位尺寸、标高；5、天花的各类设施、各部位的饰面材料、涂料规格、名称、工艺说明；6、节点详图索引或剖面、断面等符号。
cad2007绘制室内平面图教程在CAD里面我们经常需要绘制一些平面图，下面是店铺带来关于cad2007绘制室内平面图教程的内容，希望可以让大家有所收获!cad2007绘制室内平面图教程这里我以CAD2007为例，打开CAD2007.我们来熟悉一下CAD 的工具面板。
工具面板在CAD的左右两侧都有显示，鼠标放在某一个工具的上面就会显示他的名称，下面会为大家介绍具体的用法。
首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。
我们先来看怎么画直线。
左侧工具面板第一个就是直线，这里要注意画直线要选择“正交”，“正交”没有打开画的就是斜线。
图中红色框住的地方是我们要注意的。
点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的(以毫米为单位)，输入好数值按“回车键”就可以了。
墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值(一般外墙是240mm)，点击“回车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一样的线了，间距就是刚才输入的数值。
用同样的方法把其他的线画出来，画的同时一定要记得保存哦，防止电脑突然关机所有功夫就白费了。
这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成，所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标注设置的，请关注。
标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把“垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点击确认就可以了。
下面我们再标注就方便多了。
标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。
使用CAD进行室内设计的实用技巧CAD（计算机辅助设计）是现代室内设计师必备的工具之一。
借助CAD软件，设计师可以轻松创建和编辑室内设计图纸，加快设计流程，提高工作效率。
本文将介绍一些使用CAD进行室内设计的实用技巧，帮助设计师更好地运用这一工具。
1. 创建准确的比例图纸在CAD软件中，要确保绘制出准确的室内设计图纸很重要。
首先，确定比例比例尺，如1：50。
然后，在绘图模型中设置正确的比例尺，在绘制墙壁、家具和其他元素时保持一致。
这样可以确保设计图纸与实际场地的比例相符，为后续的设计工作打下基础。
2. 使用图层进行分组和管理CAD软件通常提供图层功能，设计师可以使用不同的图层来区分和管理不同的设计元素。
例如，可以将墙壁、家具、门窗等元素放置在不同的图层中。
这样，设计师可以根据需要随时切换显示或隐藏不同的图层，方便设计过程中的修改和调整。
3. 利用CAD库提高工作效率许多CAD软件都提供了丰富的CAD库，其中包含了各种常见的室内设计元素，如家具、灯具、电器等。
设计师可以直接从库中选择需要的元素，减少了手工绘制的时间和工作量。
此外，还可以通过添加自定义元素到CAD库中，方便日后的再次使用。
4. 使用CAD的编辑和修改功能一旦绘制完成室内设计图纸，设计师可能需要进行一些修改和调整。
CAD软件提供了丰富的编辑和修改功能，例如移动、旋转、缩放、偏移等。
通过熟练掌握这些功能，设计师可以快速修改图纸中的元素位置和大小，满足客户的需求。
5. 运用CAD的渲染功能制作真实效果图为了更好地展示设计效果，设计师可以利用CAD软件的渲染功能制作真实效果图。
通过添加适当的材质和光照效果，使设计图纸更加逼真，让客户更好地理解并评估设计方案。
此外，一些CAD软件还提供了可视化工具，设计师可以生成360度全景图或虚拟漫游，让客户更加身临其境地感受设计。
6. 与其他设计软件进行协同工作在室内设计工作中，设计师可能需要与其他专业软件进行协同工作。

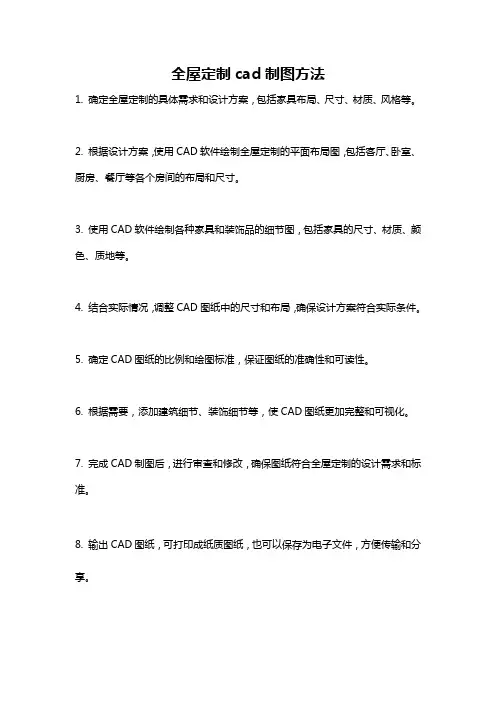

全屋定制cad制图方法
1. 确定全屋定制的具体需求和设计方案，包括家具布局、尺寸、材质、风格等。
2. 根据设计方案，使用CAD软件绘制全屋定制的平面布局图，包括客厅、卧室、厨房、餐厅等各个房间的布局和尺寸。
3. 使用CAD软件绘制各种家具和装饰品的细节图，包括家具的尺寸、材质、颜色、质地等。
4. 结合实际情况，调整CAD图纸中的尺寸和布局，确保设计方案符合实际条件。
5. 确定CAD图纸的比例和绘图标准，保证图纸的准确性和可读性。
6. 根据需要，添加建筑细节、装饰细节等，使CAD图纸更加完整和可视化。
7. 完成CAD制图后，进行审查和修改，确保图纸符合全屋定制的设计需求和标准。
8. 输出CAD图纸，可打印成纸质图纸，也可以保存为电子文件，方便传输和分享。

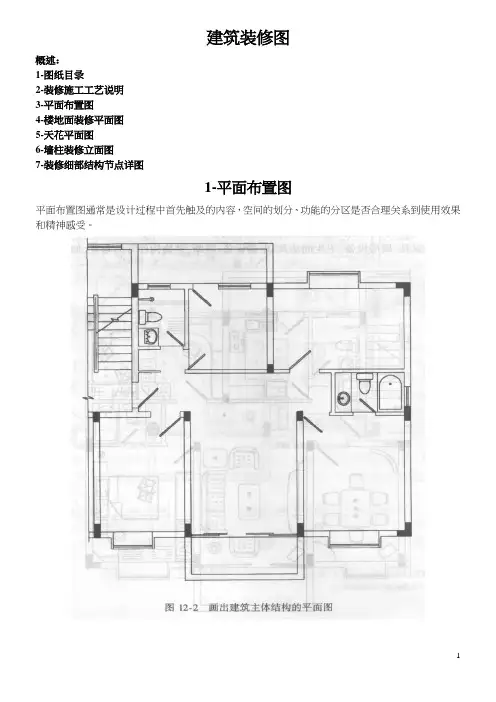

建筑装修图
概述：
1-图纸目录
2-装修施工工艺说明
3-平面布置图
4-楼地面装修平面图
5-天花平面图
6-墙柱装修立面图
7-装修细部结构节点详图
1-平面布置图
平面布置图通常是设计过程中首先触及的内容，空间的划分、功能的分区是否合理关系到使用效果和精神感受。
平面布置图表达内容有：
1、建筑主体结构。
2、各功能空间的家具的形状和位置。
3、厨房、卫生间的橱柜、操作台、洗手台、浴缸、大便器等形状和位置。
4、家电的形状、位置。
5、隔断、绿化、装饰构件、装饰小品。
6、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸。
7、装修要求等文字说明。
平面布置图的画法步骤：
1、选比例、定图幅。
2、画出建筑主体结构平面图。
3、画出厨房设备、家具、卫生洁具、电器设备、隔断、装饰构件等的布置。
4、标注尺寸、剖面符号、详图索引符号、图例名称、文字说明。
5、画出地面的拼花造型图案、绿化等。
6、描粗整理图线。
2-楼地面装修图
楼地面装修图：地面的造型、材料名称和工艺要求。
作用：
1、施工依据
2、地面材料采购的参考图样。
表达各功能空间的地面的铺装形式，注明所选用材料的名称、规格；有特殊要求的还要注明工艺做法和详图尺寸标注方面，主要标注地面材料拼花造型尺寸、地面的标高。
地面装修图的画法步骤
1、选比例、定图幅；
2、画出建筑主体结构平面图和现场制作的固定家具、隔断、装饰构件；
3、画出厨房设备、家具、卫生洁具、电器设备、隔断、装饰构件等的布置；
4、标注尺寸、剖面符号、详图索引符号、图例名称、文字说明；
5、画出地面的拼花造型图案、绿化等；
6、描粗整理图线；
3-天花平面图
天花的功能作用：
1-装饰
2-照明
3-音响
4-空调
5-防火
天花装修的形式：
1-悬吊式
2-直接式。
天花平面图通常采用“镜像”投影作图
天花平面布置图表达的内容
1、建筑主体结构一般可以不表示（虚线表示门窗位置）；
2、天花造型、灯饰、空调风口、排气扇、消防设施的轮廓线，条块饰面材料的排列方向线；
3、建筑主体结构的主要轴线、轴号，主要尺寸；
4、天花造型及各类设施的定形定位尺寸、标高；
5、天花的各类设施、各部位的饰面材料、涂料规格、名称、工艺说明；
6、节点详图索引或剖面、断面等符号。
4-墙柱面装修图
墙柱面装修图主要表示建筑主体结构中铅垂立面的装修方法。
墙柱面装修图的主要内容有：
1、墙柱面造型的轮廓线、壁灯、装饰件等；
2、吊顶天花及吊顶以上的主体结构；
3、墙柱面饰面材料、涂料的名称、规格、颜色、工艺说明等；
4、尺寸标注：壁饰、装饰线等造型定形尺寸、定位尺寸；楼地面标高、吊顶天花标高等；
5、详图索引、剖面、断面等符号标注；
6、立面图两端墙柱体的定位轴线、编号。
墙面装修图画法步骤
1、选比例、定图幅，画出地面、楼板及墙面两端的定位轴线等；
2、画出墙面的主要造型轮廓线；
3、画出墙面次要轮廓线、尺寸标注、剖面符号、详图索引、文字说明；
4、描粗整理图线：
建筑主体结构的梁、板、墙用粗实线；
墙面主要造型轮廓线用中实线；
次要的轮廓线，如装饰线、浮雕图案等用细实线表示。

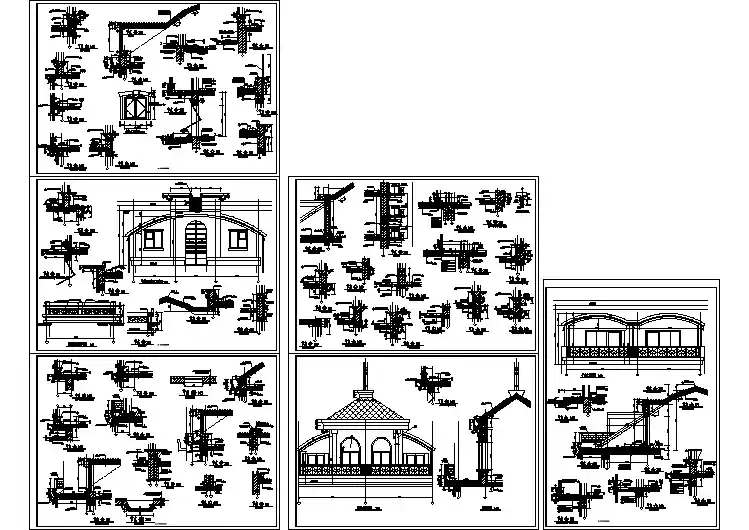

5-节点装修详图
节点装修详图指的是装修细部的局部放大图、剖面图、断面图等。
节点详图画法步骤：
1、选比例、定图幅，画出地面、楼板及墙面两端的定位轴线等；
2、画出墙面的主要造型轮廓线；
3、画出墙面次要轮廓线、尺寸标注、剖面符号、详图索引、文字说明；
4、描粗整理图线：
建筑主体结构的梁、板、墙用粗实线；
墙面主要造型轮廓线用中实线；
次要的轮廓线，如装饰线、浮雕图案等用细实线表示。
6-全套设计图
·
