瑞丰旋流风口的规格及尺寸

  • 格式：pdf
  • 大小：78.47 KB
  • 文档页数：2

产品结构：单位 Φ =mm
规格 200 250 300 315 350 400 450 500 630 800
面尺寸 300 368 440 466 506 566 626 686 871 1080
开孔尺 寸
240
300 380 400
440
500
560
620 800
1030
概述：
热负荷变化的室内常根据需要送冷风、等温风和热风。VDP 系列的旋流风口广泛应 用于工业厂房、机场、剧院、银行营业厅、体育馆等场所。也可安装在层高≥ 3.8 米以上的室内，如（会议室）等。尤其更适用送风温差较不同大小的规格，正面出风口装有可调式叶片和散流圈，后带园形 接管。风口叶片是根据气体流体动力学原理而设计，使气流形成具有一定初速的涡旋送风，从 而使送风射程大，扩散面广，增强气流的对流效果。叶片的调整可以通过手动或电动装置来完 成。封口后部也可带静压箱（静压箱有侧面进口和上部进口两种），这种构造对噪音要求较高的 场所较为有利。
长期以来，瑞丰通风凭借着雄厚的技术研发实力，以优异的产品质量及完善 的售后服务，赢得了众多工程安装公司、设计院和直接用户的好评！公司将继续 本着“以质量求生存，以产品质量谋发展，诚信经营”的经营理念，为国内外客户 提供更专业、更快捷、更可靠的产品与服务。热烈欢迎广大新老客户莅临指导！

旋流风口的规格及开孔尺寸
瑞丰旋流风口
江苏瑞丰通风设备有限公司，坐落于人间天堂的江苏苏州工业园区，是一家 专业设计和制造中央空调末端产品的生产型企业。我公司主要产品有：各类民用 或船用空调风口、检修口、散流器、风量调节阀等。其中球形喷口、旋流风口和 铝合金风口已成为我公司的主打产品。
公司拥有先进的钣金数控加工流水线、雄厚的技术力量和强劲的生产能力。 本公司视质量为生命，高薪聘请专业的技术人员，专业研制通风制品。我们的产 品质量稳定、外表美观、安装方便，能够满足工程装饰对各项指标的整体要求， 是二十一世纪工程的新宠。

合集下载

标准旋风分离器尺寸

标准旋风分离器尺寸

标准旋风分离器尺寸
标准旋风分离器的尺寸会根据实际应用场景和处理需求的不同而有所变化，以下是一些常见的尺寸范围：
1. 大型旋风分离器：直径可达2-20米，高度可达10-40米。

2. 中型旋风分离器：直径约为0.5-2米，高度约为2-10米。

3. 小型旋风分离器：直径约为0.1-0.5米，高度约为0.5-2米。

需要注意的是，上述尺寸仅为参考范围，实际尺寸还需根据处理流量、颗粒物的大小和密度等因素来确定。

因此，在选购旋风分离器时，最好联系供应商或咨询专业人士以得到更精确的尺寸建议。

各种风口全介绍

各种风口全介绍

散流器1.S-FS方形散流器（FK-10）S-FS型散流器，是空调系统中常用风口，气流属平送（贴附）型，具有均匀的散流特性及简洁美观的外形，可满足天花板的装饰要求。

散流器的内芯可从外框分离，做回风时可配套过滤网，方便安装清洗，后面可配调节阀，以控制风量大小。

2.S-JS矩形散流器（FK-31）S-JS型散流器与S-FS除外形不同外，结构基本一致。

3.S-F3三面吹风散流器（FK-37）S-F3型散流器为三面吹风型，可分为方形或矩形，结构与S-FS相同，适用于安装在靠墙较近的天花板上，使送风吹自房间的中央，达到理想的送风效果。

4.S-Y圆形散流器（FK-39，FK-8）S-Y型散流器，结构为多层锥面形，吹出气流呈贴附（平送）型，且减速较快，相对任意大小面积来说可提供较大的风量。

其结构与S-FS类似，中间为活芯，方便装卸，同时也便于调整配套的圆形对开调节阀，有a、b两种型号，S-Ya型中心叶片和中间叶片有小翻边和挂钩不同。

尺寸d D P h k D1 规格12 129 286 132 100 6 26015 154 343 138 100 9 31020 205 457 156 105 9 42025 257 572 168 105 13 53030 308 686 186 110 16 63035(14″) 356 749 128 20 10 64840(16″) 406 864 141 20 10 7495.S-YH圆环形散流器（FK-16）S-YH型散流器，其吹出气流为垂直型，适用于特定范围内的送风，其造型新颖美观，适用于特殊风格的装饰需要。

序号 D D11 Φ150 Φ1932 Φ200 Φ2433 Φ250 Φ2934 Φ300 Φ3425 Φ350 Φ3926 Φ400 Φ4427 Φ450 Φ4928 Φ500 Φ5426.S-YX圆形斜片散流器（FK-15）S-YX型散流器为圆形外框，直形叶片送风口，叶片倾斜24°。

风机盘管及风口尺寸

风机盘管及风口尺寸

风机盘管及风口尺寸
风机盘管大样图：
风口与风机盘管连接示意图：
风机盘管风口外形尺寸表
风机型号 A B D C
FP—34 480 130 490 200
FP—51 580 130 590 200
FP—68 680 130 690 200
FP—85 780 130 790 200
装修开风口尺寸与风机盘管风口外型尺寸对照表（各厂商略有区别）
风机型号FP-34 FP-51 FP-68 FP-85
风机风口尺寸a*b 480*130 580*130 680*130 780*130
出风口装修预留
490*140 590*140 690*140 790*140
开口尺寸A*B
回风口装修预留
490*210 590*210 690*210 790*210
开口尺寸D*C
注意事项：
1、装修时风口开口尺寸请参照上表，以上尺寸均为内径尺寸。

2、出风口开口尺寸应与风机风口位置正对、上下左右偏差不大于20mm。

3、装修封板位置距风机口不小于150mm不大于250mm 。

4、回风口开口位于风机盘管电机下方装修封板底面居中位置，与出风口对称。

5、所有检修口开口尺寸均为500*500 、且位于风机水管路阀门部位开口以利于检修。

6、所有风口开口外缘每边均要留30mm的风口边框镶嵌位置。

7、卫生间的中央空调冷凝水回水管装修时接入下水地漏。

来源：网络。

旋流风口

旋流风口

一、产品选用要点
1.旋流风口选用主要控制参数风口型式、材质、规格、出口风速、全压损失和气流射程等。

2.旋流风口的材质主要有钢制和铝合金两类。

3.旋流风口的型式、特征及适用范围见表1。

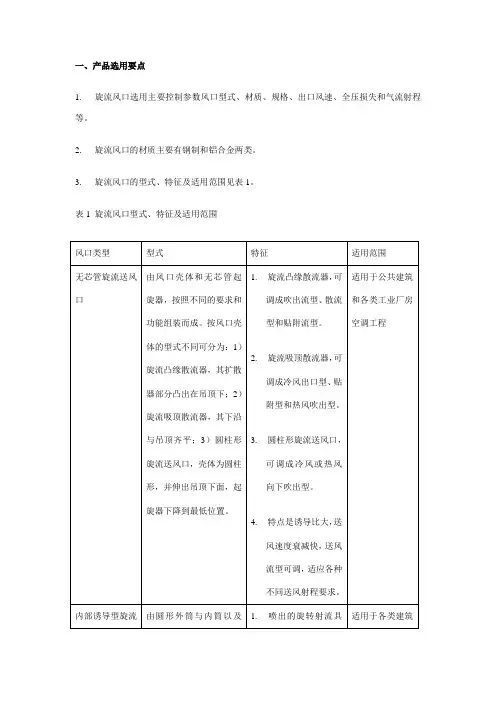

表1 旋流风口型式、特征及适用范围
