弹性元件式一般压力表校准规范1范围本规范适用于弹性元件式一般压力表的在线校准。
2引用文件GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》JJF 1001-2011《通用计量术语及定义》JJF 1008-2008 《压力计量名词术语及定义》JJG 52-2013 《弹性元件式一般压力表、压力真空表和真空表》GB/T 1226-2010 《一般压力表》使用本标准时，应注意使用上述引用文献的现行有效版本3术语和定义3.1 弹性元件式压力表（可统称：压力表）elastic element pressure gauge以弹性敏感元件为感压元件的测量压力的仪表3.2 在线校准 on line calibration确定实际工作条件下压力表所指示的量值与对应的由标准所复现的量值之间关系的一组操作。
3.3 标准表 stantard meter用做标准器，其给出的结果作为参考量值。
3.4 标准表法 stantard meter method以标准表为标准器，将标准表和被测压力表连接在同一压力管道内，比较两者的输出压力值，从而确定被测压力表与标准表所复现的压力值之间的关系。
3.5 计量单位压力表使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa、MPa等。
4概述压力表主要用于液体、气体和蒸汽的的压力测量。
压力表的工作原理是利用弹性敏感元件（如弹簧管）在压力作用下产生弹性形变，其形变量的大小与作用的压力成一定的线性关系，通过传动机构放大，由指针在分度盘上指示出被测的压力。
压力表按弹性敏感元件的不同，可分为：弹簧管式、膜盒式、膜片式和波纹管式等。
5计量特性5.1 示值误差压力表示值误差通常用相对误差表示，示值最大允许误差见表1.表1.准确度等级及最大允许误差准确度等级最大允许误差%零位测量上限的（90~100）%其余部分带止销不带止销1.0 1.0 ±1.0 ±1.6 ±1.01.6(1.5) 1.6 ±1.6 ±2.5 ±1.62.5 2.5 ±2.5 ±4.0 ±2.54.0 4.0 ±4.0 ±4.0 ±4.0 注1：使用中的1.5级压力表最大允许误差按1.6级计算，准确度等级可不更改。
GMP-JJG-52弹性元件式一般压力表、压力真空表和真空表检定规定目的：建立弹性元件式一般压力表、压力真空表和真空表复检管理规定，确保弹性元件式一般压力表、压力真空表和真空表质量符合标准规定。
范围：适用于GMP有关弹性元件式一般压力表、压力真空表和真空表有效期/复验期的管理。
职责：仪表检定人员对此规定实施负责，质量管理部负责人监督检查。
程序：1.仪表检定人员严格按照JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程实施检定。
2.JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程如下：JJG 中华人民共和国国家计量检定规程JJG 52——2013弹性元件式一般压力表、压力真空表和真空表Elastic Element Pressure Gauges, Pressure-VacuumGauges and Vacuum Gauges for General Use2013-06-24发布 2013-12-24实施国家质量监督检验检疫总局发布2.1 范围本规程适用于弹性元件式一般压力表、压力真空表和真空表（以下简称压力表）的首次检定、后续检定和使用中检定。
2.2 引用文件本规程引用下列文件：JJF 1008-2008 压力计量名词术语及定义GB/T 1226-2010 一般压力表凡是注日期的引用文件，仅注日期的版本适用于基本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
2.3术语和计量单位2.3.1 术语2.3.1.1 弹性元件式压力表（可统称：压力表）以弹性敏感元件为感压元件的测量压力的仪表。
【JJF 1008-2008 定义4.1】2.3.1.2 设定点偏差输出变量按规定的要求输出时，设定值与测得的实际值之差。
【JJF 1008-2008定义7.10】2.3.1.3 切换值位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入量。
作业指导书压力表检定作业指导书版次:第一版批准: 日期:审核: 日期:编制: 日期:受控印章:持有人:2022年00月00日发布 2022年00月00日实施产品质量检验检测所管理体系文件第 1 页共 9 页第 1 版第 0 次修改压力表检定作业指导书颁布日期:一、概述1、压力表主要用于液体、气体与蒸汽的压力测量。
2、工作原理：利用弹性敏感元件（如弹簧管）在压力作用下产生弹性形变，其形变量的大小与作用的压力成一定的线性关系，通过传动机构放大，由指针在分度盘上指示出被测的压力。
3、分类：弹簧管式、膜盒式、膜片式和波纹管式等。
二、编写依据及适用范围1、编写依据：JJG 52—2013《弹性元件式一般压力表、压力真空表和真空表》；JJF 1001—2011《通用计量术语及定义》。
2、适用范围本作业指导书适用于敖汉旗行政区域内弹性元件式一般压力表、压力真空表和真空表的首次检定、后续检定和使用中检查。
三、术语和计量单位1、弹性元件式压力表：以弹性敏感元件为感压元件的测量压力的仪表。
2、设定点偏差：输出变量按规定的要求输出时，设定值与测得的实际值之差。
3、切换值：位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入量。
4、切换差：同一设定点上、下行程切换值之差。
5、计量单位：压力表使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位：kPa、MPa等。
四、检定条件1、本所配备了如下计量标准装置（1）精密压力表检定装置测量范围：（0～60）MPa准确度等级：0.1级、0.25级、0.4级（2）0.05级数字压力计标准装置测量范围：（-0.1～60）MPa准确度等级：0.05级（3）可开展的检定项目为弹性元件式一般压力表、压力真空表和真空表，测量范围（-0.1～60）MPa，准确度等级1.6级及以下。
2、环境条件（1）检定温度：（20±5）℃；（2）相对湿度：≤85%；（3）环境压力：大气压力；仪表在检定前应在以上规定的环境条件下至少静置2小时。
目的：建立弹性元件式一般压力表、压力真空表和真空表复检管理规定，确保弹性元件式一般压力表、压力真空表和真空表质量符合标准规定。
范围：适用于GMP有关弹性元件式一般压力表、压力真空表和真空表有效期/复验期的管理。
职责：仪表检定人员对此规定实施负责，质量管理部负责人监督检查。
程序：1.仪表检定人员严格按照JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程实施检定。
2.JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程如下：JJG 中华人民共和国国家计量检定规程JJG 52——2013弹性元件式一般压力表、压力真空表和真空表Elastic Element Pressure Gauges, Pressure-VacuumGauges and Vacuum Gauges for General Use2013-06-24发布 2013-12-24实施国家质量监督检验检疫总局发布2.1 范围本规程适用于弹性元件式一般压力表、压力真空表和真空表（以下简称压力表）的首次检定、后续检定和使用中检定。
2.2 引用文件本规程引用下列文件：JJF 1008-2008 压力计量名词术语及定义GB/T 1226-2010 一般压力表凡是注日期的引用文件，仅注日期的版本适用于基本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
2.3术语和计量单位2.3.1 术语2.3.1.1 弹性元件式压力表（可统称：压力表）以弹性敏感元件为感压元件的测量压力的仪表。
【JJF 1008-2008 定义4.1】2.3.1.2 设定点偏差输出变量按规定的要求输出时，设定值与测得的实际值之差。
【JJF 1008-2008定义7.10】2.3.1.3 切换值位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入量。
【JJF1008-2008定义7.11】2.3.1.4 切换差同一设定点上、下行程切换值之差。

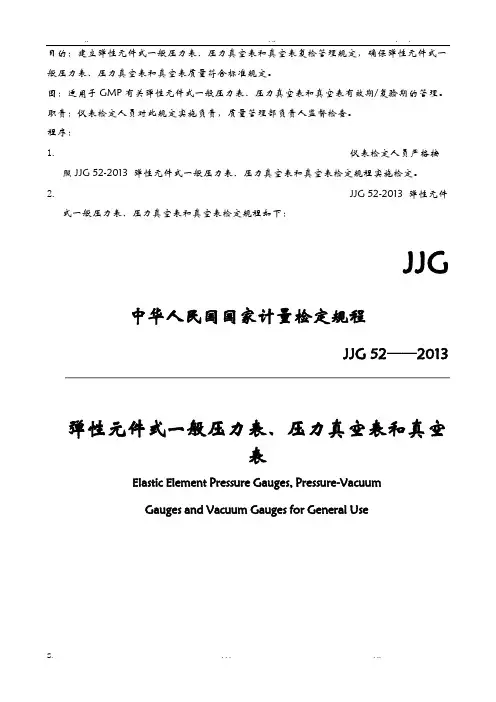

.. . .. . .目的：建立弹性元件式一般压力表、压力真空表和真空表复检管理规定，确保弹性元件式一般压力表、压力真空表和真空表质量符合标准规定。
围：适用于GMP有关弹性元件式一般压力表、压力真空表和真空表有效期/复验期的管理。
职责：仪表检定人员对此规定实施负责，质量管理部负责人监督检查。
程序：1.仪表检定人员严格按照JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程实施检定。
2.JJG 52-2013 弹性元件式一般压力表、压力真空表和真空表检定规程如下：JJG 中华人民国国家计量检定规程JJG 52——2013弹性元件式一般压力表、压力真空表和真空表Elastic Element Pressure Gauges, Pressure-VacuumGauges and Vacuum Gauges for General UseS. . . . . ..2013-06-24发布2013-12-24实施国家质量监督检验检疫总局发布2.1 围本规程适用于弹性元件式一般压力表、压力真空表和真空表（以下简称压力表）的首次检定、后续检定和使用中检定。
2.2 引用文件本规程引用下列文件：JJF 1008-2008 压力计量名词术语及定义GB/T 1226-2010 一般压力表凡是注日期的引用文件，仅注日期的版本适用于基本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
2.3术语和计量单位2.3.1 术语2.3.1.1 弹性元件式压力表（可统称：压力表）以弹性敏感元件为感压元件的测量压力的仪表。
【JJF 1008-2008 定义4.1】2.3.1.2 设定点偏差输出变量按规定的要求输出时，设定值与测得的实际值之差。
【JJF 1008-2008定义7.10】2.3.1.3 切换值位式控制仪表上行程（或下行程）中，输出从一种状态换到另一种状态时所测得的输入量。
【JJF1008-2008定义7.11】2.3.1.4 切换差同一设定点上、下行程切换值之差。

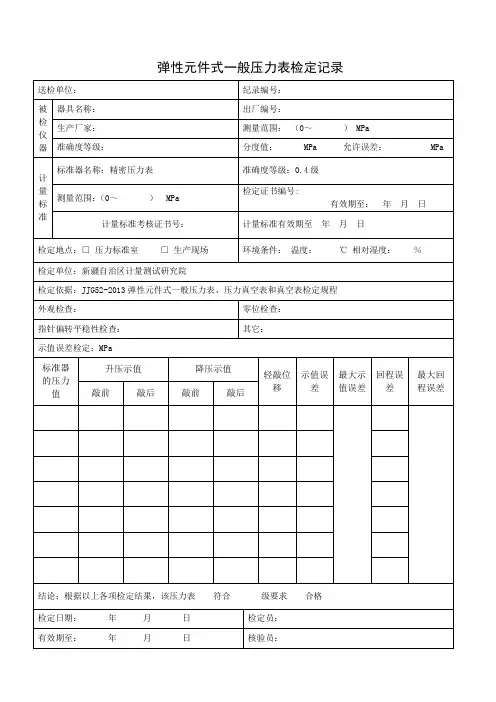

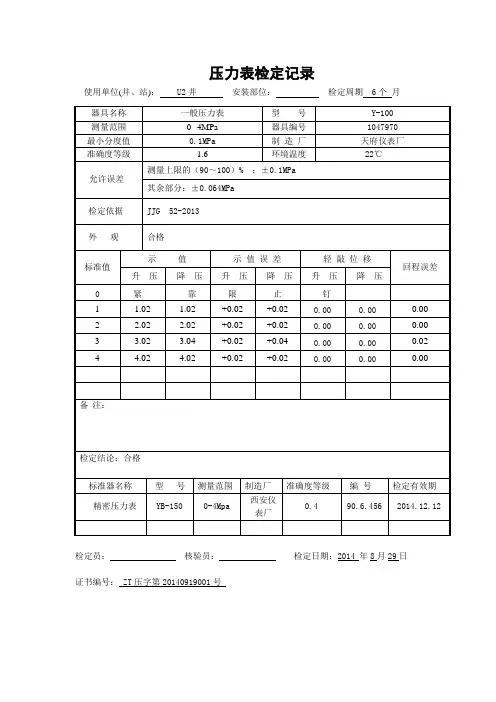

弹性元件式一般压力表检定记录
JNTY/JL/YQYB/01记录编号：力压字第号
送检单位：被检表名称：
制造商：测量范围：()MPa出厂编号：
准确度等级：级分度值：最大允许误差：±检定温度：℃
计量标准名称：准确度等级：级测量范围：()MPa
证书编号：标准器有效期至：
计量标准器名称：准确度等级：级测量范围：()MPa
证书编号：标准器有效期至：检定地点：计量室
依据的技术文件：JJG52-2013弹性元件式一般压力表、压力真空表和真空表检定规程
被检器具状态：校准前校准后
1.外观检查：
2.零位误差：3：指针偏转平稳性：
4.示值检定：MPa
5.电接点压力表设定点偏差、切换差MPa
6.电接点压力表的绝缘电阻：
7.电接点压力表绝缘强度：
8.其他：
结论：根据以上各项检定结果，该压力表符合级检定员复核员年月日。
弹性元件式一般压力表检定记录
JNTY/JL/YQYB/01记录编号：力压字第号
送检单位：被检表名称：
制造商：测量范围：()MPa出厂编号：
准确度等级：级分度值：最大允许误差：土检定温度：C 计量标准名称:硏确度等级：级测量范围：—()MPa
证书编号：标准器有效期至：
计量标准器名称：准确度等级：级测量范围：()MPa
证书编号：标准器有效期至：检定地点：计量室
依据的技术文件：JJG52-2013弹性元件式一般压力表、压力真空表和真空表检定规程被检器具状态：校准前校准后
1.外观检查：
2.零位误差：3:指针偏转平稳性：
4.示值检定：MPa
5.电接点压力表设定点偏差、切换差MPa
6.电接点压力表的绝缘电阻:
7.电接点压力表绝缘强度:
8.其他：
结论：根据以上各项检定结果，该压力表符合级
检定员复核员年月日。
