网络分析仪的操作与介绍首先，简单认识一下各种不同用途及类型品牌的网络分析仪一﹕仪表使用注意事项1 °防静电:仪表应良好接地.如果不接地网络分析仪会有105V或75V漏电压,对人体和仪器都会有伤害.2 °清洁:仪表要注意清洁和保养.否则仪表使用时间会减短.3 °防潮:在仪表的旁边不要放水、饮料、酒精等各种对仪表有损害的液体.4 °仪表的输入和输出功率不要过高.5 °仪表的电源开关不要频繁关断和打开.特别不要刚刚打开就立即关掉,仪表关掉后要至少5～10分钟打开.6 °强磁性的物体禁止放在仪表旁边、和磁铁、隔离器等物品.7 °带有磁性的起子,扳手禁止直接接触仪表显示屏或按键.8°各种仪器和射频连接器连接时,要注意拧的方法.只允许用于在自然状态下拧紧.二﹕操作说明方法1. AGICENT公司E5062A系列网络分析仪设置标准方法.2. 开机预热3-5分钟.3. 基本设置A. 按Center硬键设置中心频率.B .按 Spa硬键设置工作带宽.C .按Marker硬键1.....4软键.设置频点.D .按Display硬键→按Allocate、Channels软键可把仪表分成不同的频段进行测试.如果选择X1,则仪表一个频段.按Num of、Traces 软键.选择1、2、3、4.则可把这个频段分成2.3.或4长轨迹,即是2、3、4、个信道;按Allocate、Channels软键,可把屏幕分成几个所需要的窗口,一般设置两个窗口,按Channel、Pre硬键,是将完全独立的频段进行切换;按Trace、Prev是将不同的信道进行切换;按Channel、Max硬键,是将所选中的频段进行放大;按Trace、Max硬键,是将所选中的信道进行放大.4.1.按Sweep、Setup硬键→Points软键选择401扫描点;按Power软键选择+10dBM输出功率(这是调SP.BP.MS等各种无源器件设置的)当测试有源器件时,仪表输出功率一定只能设置为-20dBM,以免烧坏仪表.4.2 按AVG硬键→IF、Bandwidth软键选择30KHZ.4.3 按Cal硬键→Calkit、85032B/E软键→85032B/E（这要看校准件是什么样的CALKIT，如有的是85032F）三﹕标准方法双端口标准>a. 按Cal硬键→Calibrate软键→按2-Portcal软键→按Reflection 软键,.在仪表Port1端口电缆上接“开路”标准件→按Port1 Open、Open CFS软键→换下“开路”标准件,接上“短路”标准件→按Port1 Short、Short C软键→按F“短路”标准件,接上“负载”标准件→按Port Load、Broad band软键→换下“负载”标准件→在仪表Port2 端口电缆上接“开路(Open)”标准件→按Port2 Open、Open(F)软件→换下“开路”标准件,接上“短路(Short)”标准件→按Port2 Short、Short(F)软键→换F“短路”标准件,接上“负载(Load)”标准件→按Port 2Load、Broad band软键→按Return软件返回→换下“负载”标准件→将Port1电缆, Port2电缆用“双阴”短接→按Transmission软键→按Port1-2Thru软键→按Return软键返回→按Done软键完成. 标准完后,仪表显示屏下角会出现“Cor”字符,表示标准正确.b.这时,可在Port1端口接上“负载”标准件检验标准效果,在Port2端口接上“负载”标准件检验标准效果;若回波总在70dB 以或驻波比在1.00处,则表示已标准好.c.标准的存储:标准完后,按Savel、Recall硬键,选择Save、State 软键,可直接在State 01*～08*存储,或选择File dialog…存储在仪表的D盘上.标准文件的调用:按Savel Recall硬键→Recall State软键,可直接在State 01*～08*调用或直接选择Filedialog……..从D盘上调用.四﹕仪表常用设置a. 设置存储文件或(建立图像存储文件夹)按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上打到My Computer的文件夹,右键单击鼠标,出现一个菜单栏,然后选择Map Network、Drive……弹出一个对话框,有两栏 Drive: Folder: 在Drive中选择文件所在的盘符,一般为G; 在Folder中点击会出现一个下拉菜单,选择/DZ3/D/N6(其中N6指明相对应的仪表编号)然后,按Finish.这时会弹出一个对话框,要求输入用户名现密码,可在用户名中输入: Administrator 密码无,按OK完成.b. 存储整个屏幕按System硬键→Screen Image…软键.出现一个文件夹选择Input from the front panel→输入文件名→Enter→Save.即可.c. 存储通带/驻波现取消:选择某一个信值.如S21信值,按Display 硬键→Date软键→men软键→Date math、OFF软键→Date/men软键. 取消存储时,按“OFF”软键.d. 划分辅助界线:选择某一信道如信道S21,按Analysis 硬键→limit Test、OFF软键→按Editlimitline软键(改成limit line 、ON 形成) →按 Editlimitline软键→会出现一个窗口,按Type →OFF关闭. Max最大. min 最小. →选择Max 或min→在 BeginStimucus对应的本质内输入开始频点(横向的终点);在BeginResponse 对应的框内输入起始值,如-63dB(纵向的起点).在End Response对应的框内输入终止值(纵向的终点)如 -73 dB,按 Focus 硬键→Return软键,即可.e. 扫描频点的设置:选择某一频点(如频点S),按Marker Search硬键→按Max / min 软键(最大值/最小值.一般是按Max软键) → Tracking 、OFF软键,即可. 如何确搜索范围:如上后,按Searchrange、OFF软键→ Start软键(输入搜索起始频点) → Stop 软键(输入搜索终止频点)f. 参考值的设置按 Scace 硬键,出现一系列软键,其中常用的有下面几个软键:f.1 Scace /dic 代表每一格的高度.如回波形式,一般设为10dB /Divf.2 Referenceposition 代表从起始值到最下面的总格数3°Reference Volue代表起始值. 如在回波形式一般设为OdB 驻波形式一般为1.具体操作如下:1°回波形式,选中某一信道,如S21 按Scace 硬键 1. Scace/ Div软键→输入10 dB /Div 2. Referenceposition软键→输入10 Divf.3. Reference Volue软键→输入0 dB 2°驻波形式:同上只不过一般分别输入. 180m/div; 0div 1g. 格式的设置:选择某一信道,如S21.S11.S12,按Format 硬键→Cogmag软键(回波形式)或→SWR软键(驻波形式)一般情况:S11.S22设为驻波形式. S21.S12设为回波形式h. 打印. 按System 硬键→Print软键,开始打印,全屏显示主工作区,按 Entry off 硬键.附：调试区存图到电脑上的设置（小型局域网）：按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上打到My Computer的文件夹,右键单击鼠标,出现一个菜单栏,然后选择Map Network、Drive……弹出一个对话框,有两栏Drive: Folder: 在Drive中选择文件所在的盘符,一般为G;在Folder中点击“浏览”,选择服务器所在的电脑名称，然后,点需要的盘符.这时会弹出一个对话框,要求输入用户名现密码,可在用户名中输入: Administrator 密码无,按OK完成.问题解答：找不到服务器所在的电脑名称？答：要排除的几类 1，网线没插好，2，仪表的IP设置：设置方法：A按Savel Recall硬键→Explorer软键→出现一个文件夹,这时可在文件夹上找到网上邻居的文件夹,右键单击鼠标,出现一个菜单栏，点属性，B，在对话框里，右键点“本地连接”，点属性，在出现的对话框里，选择“Internet协议（TCP/IP），点属性，然后输入相应的IP，点确定五﹕仪表单词英译汉Aug平均Allocate 分配,分派Analysis分析Administrator超级管理员Bandwidth 带宽Browse 浏览band 带状物Broad 宽阔的、广大的Cal 标准Center中心Channel水道.航道.频道Done 完成Drive 驱动Dialog 对话,对白Display 显示,展览explorer 探测员Edit 编辑Enter 进入,开始从事file 文件format格式,版式.形式Finish 完成Folder 文件夹From 从……起Front 前面Focus 焦点image. 映像.图像Input 输入kit 装备load 载装,负载limit 界限.范围my computer我的电脑max 最大min 最小Map networkdrive 映像网络驱动Marker 标记.频点next 下一个.下一次off 关on 开Open 开放.找开.开路Panel 控制板.面板Point点position位置Power 电力,功率Port 港口,端口R:return 回来,返回 Recall召回,调用Reference 参考 response响应Range 区域 reflection反射,思考S:save 存储 system 系统,体系Scale 标度,标尺 Screen屏幕Span 跨距,带宽 search搜索Sweep 打扫,扫描 short 短的,短路State 状态.说明 stimulus 刺激T:trace 痕迹.踪迹transmission 播送,发射Test 测试,试验Trigger扳机,触发器。

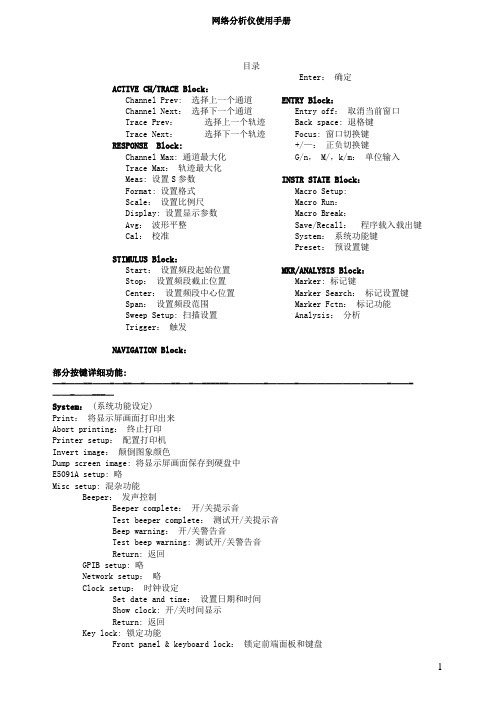

网络分析仪使用手册目录ACTIVE CH/TRACE Block：Channel Prev: 选择上一个通道Channel Next：选择下一个通道Trace Prev：选择上一个轨迹 Trace Next：选择下一个轨迹RESPONSE Block:Channel Max: 通道最大化Trace Max：轨迹最大化Meas: 设置S参数Format: 设置格式Scale：设置比例尺Display: 设置显示参数Avg：波形平整Cal：校准STIMULUS Block：Start：设置频段起始位置Stop：设置频段截止位置Center：设置频段中心位置Span：设置频段范围Sweep Setup: 扫描设置Trigger：触发NAVIGATION Block： Enter：确定ENTRY Block：Entry off：取消当前窗口Back space: 退格键Focus: 窗口切换键+/—：正负切换键G/n， M/，k/m：单位输入INSTR STATE Block：Macro Setup:Macro Run：Macro Break：Save/Recall：程序载入载出键 System：系统功能键Preset：预设置键MKR/ANALYSIS Block：Marker: 标记键Marker Search：标记设置键Marker Fctn：标记功能Analysis：分析部分按键详细功能:—-——--——-—--—-———--—-—------————-———-——————————-——-——-——---—System：(系统功能设定)Print：将显示屏画面打印出来Abort printing：终止打印Printer setup：配置打印机Invert image：颠倒图象颜色Dump screen image: 将显示屏画面保存到硬盘中E5091A setup: 略Misc setup: 混杂功能Beeper：发声控制Beeper complete：开/关提示音Test beeper complete：测试开/关提示音Beep warning：开/关警告音Test beep warning: 测试开/关警告音Return: 返回GPIB setup: 略Network setup：略Clock setup：时钟设定Set date and time：设置日期和时间Show clock: 开/关时间显示Return: 返回Key lock: 锁定功能Front panel & keyboard lock：锁定前端面板和键盘Touch screen ＆ mouse lock：锁定触摸屏和鼠标Return：返回Color setup: 颜色设定Normal：设置普通模式下的颜色设定Data trace1：对数据轨迹1进行颜色设定Red：调整数据轨迹1红色分量的大小Green：调整数据轨迹1绿色分量的大小Blue：调整数据轨迹1蓝色分量的大小Return：返回Data trace2—Data trace 9：数据轨迹2到数据轨迹9的颜色设定方法同数据轨迹1Mem trace1—Mem trace 9：记忆轨迹1到记忆轨迹9的颜色设定方法同数据轨迹1Graticule main：调整方格标签和外部筐架的颜色设定（设定方法同前）Graticule sub：调整方格线的颜色设定（设定方法同前）Limit fail：调整限制测试中失败标签的颜色设定(设定方法同前)Limit line：调整限制线的颜色(设定方法同前）Background: 调整背景颜色(设定方法同前）Reset color：使用默认颜色设置Return：返回Invert：设置颠倒颜色后的颜色设置Return：返回Channel trace setup: 略Control panel: 略Return：返回Backlight：略Firmware revision: 略Service menu：略Return：返回—-—-—------————-——-——-—---—-————-—--—-—-—-—-———Trigger: （触发设定)Hold: 当前通道停止扫描Single: 进行一次扫描后停止Continuous: 连续扫描Hold all channels: 所有通道停止扫描Continuous disp channels：对所有通道进行连续扫描Trigger source: 略Restart：终止一次扫描Trigger：略Return：返回—--—--———---—--—-—————-————--—-——-—————————--—-Marker：（标记设定）Maker 1：激活标记1，并出现窗口设置其值Maker 2：激活标记2，并出现窗口设置其值Maker 3：激活标记3，并出现窗口设置其值Maker 4：激活标记4,并出现窗口设置其值More markers：更多的标记Maker 5-9: 用法同前Return：返回Ref marker：激活参考标记，并出现窗口设置其激励值Clear marker menu：清除标记菜单All off: 全部清除Maker 1：清除标记1Maker 2—9：同上Ref marker：清除参考标记Return：返回Maker → Ref marker: 将激活标记设置成参考标记Ref marker mode: 设置为参考标记模式Return: 返回—-——----—--—--———-—-———-—-——-————————————-—————Marker Fctn：（标记功能设定）Marker → start: 设定标记的起始激励值Marker → stop：设定标记的截止激励值Marker → center：设定标记的中心激励值Marker → reference：略Marker → delay：略Discrete: 略Couple: 略Marker table: 调出标记列表Statistics: 显示三项统计数据Return: 返回-——————————————--———-———-——--———-—-————————-———Marker search:（标记搜索设定)Max：将标记移到其轨迹上的最大点Min: 将标记移到其轨迹上的最小点Peak: 峰值功能Search peak：寻找顶峰Search left：在左侧寻找顶峰Search right: 在右侧寻找顶峰Peak excursion：设置顶峰偏移Peak polarity: 极性设置Positive：正极性Negative: 负极性Both：双极性Cancel: 取消Return：返回Target：目标搜索功能Search target: 寻找目标Search left: 向左寻找目标Search right：向右寻找目标Target value：设定目标值Target transition：根据变化趋势寻找目标Positive: 正向搜索Negative：负项搜索Both：双向搜索Cancel：取消Return: 返回Tracking：跟踪Search range：搜索范围菜单Search range: 关闭或开启局部搜索功能Start: 设定搜索范围起始频率Stop: 设定搜索范围截至频率Couple: 略Return：返回Bandwidth：关闭或开启带宽搜索功能Bandwidth value：设定带宽值Return: 返回-————--—-—-—---——--——————-——--———-————-————-—-- Meas:（s参数的设定)S11: 1端口发1端口收S12: 1端口发2端口收S21: 2端口发1端口收S22： 2端口发2端口收Return: 返回注：以上收发均针对网络测试仪而言,对被测产品来说刚好相反——-——-——--———-——————---—-—-—-—-——-—————-——--——- Scale：( 刻度标尺的设定）Auto scale：自动调整刻度标尺Auto scale all：对所有自动调整标尺Divisions：设定格子的个数（必须为偶数个)Scale/Div: 设定每格所代表的值Reference position：确定参考线位置Reference value：设定参考线值Marker reference：将当前激活标记的响应值设为参考线Electrical delay：对激活的轨迹设置一个延迟Phase offset: 测试相位时添加相位偏移Return：返回----———--—-—----——————-—————-———-——-————-—---——Save/Recall: (保存,装载设定）Save state: 存储当前状态State01—state08: 将当前状态存于状态01到状态08Autorec：以Autorec为文件名将当前状态储存于硬盘中File dialog：以任意文件名将当前状态保存于硬盘中Return：返回Recall state：装载已保存状态State01—state08: 装载状态01到状态08Autorec：装载以文件名Autorec保存的状态File dialog：装载以其它文件名保存的状态Return：返回Save channel：State A – State D: 将当前所有通道设定保存到状态A到D中Clear states: 清除所有通道设定记录Ok：确定Cancel: 取消Return：返回Recall channel: 装载通道设定State A – State D: 将状态A到D中保存的通道设定装载出来Return: 返回Save type: 设定存储类型State only：只保存设定数据State & Cal：保存设定和校验数据State & Trace：保存设定和轨迹数据All：保存所有数据Cancel: 取消Channel/Trace: 略Save trace data：保存轨迹数据Explore...：略Cancel：取消———---——-—-——————--—-——-——--———-————--———-—-——- Display:（显示设定）Allocate Channels: 设置屏幕显示通道方式Numbers of traces: 设置轨迹数目Allocate traces: 设置显示轨迹方式Display: 即时波形与记忆波形的显示设置Data：只显示即时波形Mem：只显示记忆波形Data＆Mem: 同时显示两种波形Off：两种波形都不显示Cancel：取消Data Mem：记忆波形Data Math：选择数据处理的类型Off：关闭数据处理功能Data/Mem: 即时波形除以记忆波形Data*Mem：即时波形乘以记忆波形Data—Mem：即时波形减去记忆波形Data+Mem: 即时波形加上记忆波形Cancel：取消Edit Title Label：编辑标题标签Title Label：显示/不显示标题Graticule Label: 略Invert Color：反转颜色，以白色为背景色Frequency：显示/不显示频率Update：略Return：返回———-——————-—-——-————-———-———-——-———————-——--—-—Format：（格式设定)Log Mag: Y轴以对数形式显示振幅，X轴显示频率Phase: Y轴以对数形式显示相位，X轴显示频率Group Delay： Y轴以对数形式显示群时延，X轴显示频率Smith：史密斯圆图的格式设置Polar: 极性图的格式设置Lin Mag: Y轴以线性形式显示振幅，X轴显示频率SWR： Y轴显示驻波比，X轴显示频率Real：： Y轴显示实部，X轴显示频率Imaginary： : Y轴显示虚部，X轴显示频率Expand Phase： Y轴显示扩展相位，X轴显示频率Positive Phase： Y轴显示正相位，X轴显示频率Return：返回-——--————-—-—————-—-—-—-——-——----———--——--————- Sweep Setup：(扫描设定）Power: 打开激励信号输出设置菜单Power：设置网络分析仪内部信号源的输出电平Power Ranges: 选择电平范围Port Couple: 在现有电平上打开/关闭端口耦合Port Power: 当端口耦合关闭时设置端口功率Slope ［xx dB/Hz]：略Slope [ON/OFF］：略CW Freq: 设置功率扫描的固定频率RF Out：开/关激励源的输出Return：返回Sweep Time: 设置端口扫描时间Sweep Delay: 设置扫描延时Sweep Mode：选择扫描模式Points：设置每次扫描的扫描点数Sweep Type: 选择扫描类型Edit Segment Table：编辑段扫描设置表Freq Mode: 切换频率设置模式List IFBW：在分段表中显示/不显示中频带宽List Power：在分段表中显示/不显示功率List Delay: 在分段表中显示/不显示延时List Sweep Mode：在分段表中显示/不显示扫描模式List Time: 在分段表中显示/不显示扫描时间Delete：删除表项Add：增加表项Clear Segment Table: 清除分段表Export to CSV File: 将限制表格输出以CSV文件格式保存Import from CSV File: 从CSV格式文件中输入限制表格Return：返回Segment Display：略Return: 返回——-—-—-—————————-——-——-—-————--——-—--—-——-——--—Avg:（平滑设定）Averaging Restart：复位计数器从1开始Avg Factor: 设置均衡因子Averaging：开启/关闭平滑功能Smo Aperture：略Smoothing：开启/关闭平整功能IF Bandwidth：设置中频带宽Return：返回-————----—-——--——————————--——-——-———————---————Cal：（校验设定）Correction：开启/关闭错误修正Calibrate：校验菜单Response (Open)：开路响应校验选择菜单Select Port: 选择端口Open: 对选定端口进行开路条件下的响应校验（用于消除响应跟踪误差）Load （Optional): 对选定端口进行负载条件下的隔离度校验（用于消除方向性误差)Done：终止校验进程并计算校验系数Cancel：取消Return：返回Response （Short)：短路响应校验选择菜单Select Port：选择端口Short：对选定端口进行短路校验(用于消除反射跟踪误差）Load (Optional)：对选定端口进行负载条件下的隔离度校验(用于消除方向性误差）Done：终止校验进程并计算校验系数Cancel：取消Return：返回Response （Thru）: 传输响应校验选择菜单Select Port：选择端口Thru：对选定端口进行传输响应校验（用于消除传输跟踪误差）Isolation （Optional）：对选定端口进行隔离度校验（用于消除隔离度误差）Done：终止校验进程并计算校验系数Cancel：取消Return：返回1—Port Cal：单个端口校验菜单Select Port：选择端口Open：对选定端口进行开路校验Short：对选定端口进行短路校验Load：对选定端口进行负载校验Done: 终止校验进程并计算校验系数Cancel: 取消Return：返回2—Port Cal: 双端口校验菜单Select Ports：选择端口Reflection: 反射校验菜单Transmission：传输校验菜单Isolation (Optional)：隔离度校验菜单Done：终止校验进程并计算校验系数Cancel: 取消Return：返回ECal：电子校验菜单1-Port ECal：单端口电子校验2-Port ECal：双端口电子校验Thru ECal: 传输电子校验Isolation：开启/关闭隔离度校验功能Characterization：电子校验特性选择菜单Characterization Info：相应电子校验特性信息Confidence Check: 略Return: 返回Property: 显示/不显示校验属性Cal Kit：选择校验组件Modify Cal Kit：改变校验组件定义菜单Defines STDs: 定义校验组件的标准Specify CLSs：指定标准种类Label Kit：用户自定义组件Restore Cal Kit: 保存校验组件定义Return：返回Port Extensions：扩展端口菜单Velocity Factor：设定速率因子Power Calibration：功率校验菜单Select Port：选择端口Correction：开/关电平误差修正Take Cal Sweep: 进行功率校验数据的测量Abort: 终止功率校验数据的测量Use Sensor: 选择功率校验数据测量的功率传感器通道Num of Readings: 设定每个测量点的电平数目（平滑因子）Loss Compen：损耗修正设定菜单Sensor A Settings：设定通道A的功率传感器校验系数Sensor B Settings: 设定通道B的功率传感器校验系数Return：返回Return：返回-—--———---—-————-——----—-—--———--————--————-———Analysis：Fixture Simulator：略Gating: 略Transform: 略Conversion：略Limit test：测试限制菜单Limit test：开启/关闭测试限制功能Limit line：开启/关闭限制线功能Edit limit line：编辑限制线Delete：删除限制线Add: 添加限制线Clear Limit Table：清除限制表格Export to CSV File：将限制表格输出以CSV文件格式保存Import from CSV File：从CSV格式文件中输入限制表格Return: 返回Fail Sign：显示/不显示测试失败标记Return：返回Return：返回。
