网络分析仪简介..

首先设置频率：按CENTER键（假如设置中心频率为506M的滤波器，就直接设置为506M）。

在设置带宽（显示带宽）：按SPAN键，一般设置为100M。

再按CAL键→ CAL IBRATE MENU(第三个键) → RESPONSE（再第二个键）→ THRU 再按MARKER键设置第一个标记点，再按MARKER设置第二点，在依次内推（一般设置5个标记点。

比如说设计414M(带宽16M)的滤波器各MARKER应如下标记：
频谱使用：
一、设置起始频率2GHz、结束频率3GHz
二、设置Maker点，MARKer1---2.402GHz
MARKer2----2.441GHz
MARKer3----2.80GHz
三、校准:
面板Cal键------〉Cal Kit（屏幕菜单）-------〉选择校准件的类型（暂时为N50）-------〉面板Cal键------〉Calibrate menu-------〉接入Open校准件后，按屏幕Open键-------〉更换Short标准件后，按屏幕Short键-------〉更换Load标准件后，按屏幕Load键四、补偿
接入连接电缆，按面板display------>按屏幕Data+Mem------按屏幕Data/Mem，这时所有Marker点在smith圆图上，都回到电阻圆的相交点
五、调试
根据实际情况，调整Pi型滤波电路的参数，一般看Smith圆图上Marker点靠近50欧母，并查看屏幕显示的Marker点的阻抗值在40~60欧母范围内；同时，还要查看回波系数都在-10以下，或者驻波比（SWR）小于2。

wifi信号分析仪WiFi信号分析仪随着无线网络的普及，WiFi信号分析仪成为了一个越来越重要的工具。

它可以帮助我们更好地了解和优化WiFi网络的质量。

本文将介绍WiFi信号分析仪的原理、功能以及如何选择和使用它。

一、原理WiFi信号分析仪是一种通过无线接收和解码WiFi信号的设备。

它通过内置的天线接收WiFi信号，并将收到的信号转化为可视化的数据。

信号分析仪提供了一系列的参数，如信号强度、信噪比、信道利用率等，用于评估WiFi网络的性能。

二、功能1. 信号强度测量：WiFi信号分析仪可以测量WiFi信号的强度，帮助用户判断信号的覆盖范围和信号强弱。

2. 信号质量评估：信号分析仪可以通过分析信号的噪声水平和信噪比来评估信号的质量，从而帮助用户判断网络的稳定性和可靠性。

3. 信道利用率分析：WiFi信号分析仪可以分析不同信道上的利用率，帮助用户选择较少干扰的信道，提高网络的速度和稳定性。

4. 数据包分析：WiFi信号分析仪可以抓取和分析WiFi网络中的数据包，帮助用户定位网络故障和问题。

5. 频谱分析：一些高级的WiFi信号分析仪还提供频谱分析功能，用于检测和分析WiFi网络中的干扰源，并提供相应的优化建议。

三、选择和使用选择合适的WiFi信号分析仪非常重要。

首先，需要考虑要测试的频段和标准（如2.4GHz或5GHz，802.11b/g/n/ac等）。

其次，需要考虑信号分析仪的性能和功能需求，如信号强度测量范围、数据包捕获和分析能力等。

最后，还要考虑设备的价格和易用性。

在使用WiFi信号分析仪时，应注意以下几点：1. 在进行信号测量时，应尽可能避免遮挡物和干扰源，以减少测量误差。

2. 在使用信号分析仪进行信号优化时，可以通过调整路由器的位置、更改信道、增加信号增强器等方式来改善信号质量。

3. 在进行数据包分析时，可以使用信号分析仪提供的工具和功能，如过滤器、捕获和分析软件等。

4. 需要根据实际需求进行参数设置，如信号强度的单位、信道利用率的阈值等。

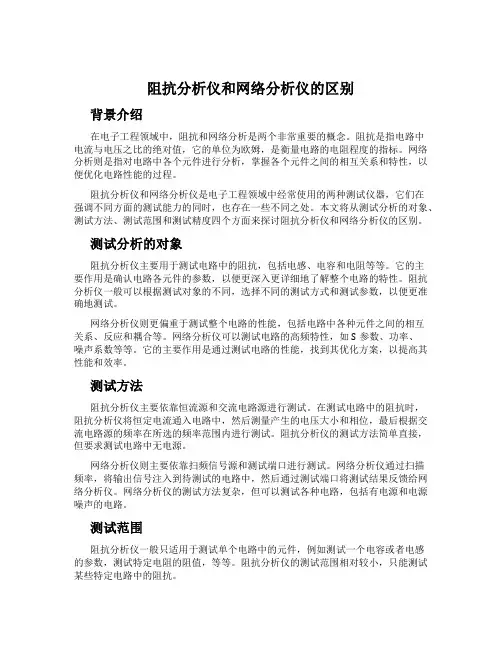

阻抗分析仪和网络分析仪的区别背景介绍在电子工程领域中，阻抗和网络分析是两个非常重要的概念。

阻抗是指电路中电流与电压之比的绝对值，它的单位为欧姆，是衡量电路的电阻程度的指标。

网络分析则是指对电路中各个元件进行分析，掌握各个元件之间的相互关系和特性，以便优化电路性能的过程。

阻抗分析仪和网络分析仪是电子工程领域中经常使用的两种测试仪器，它们在强调不同方面的测试能力的同时，也存在一些不同之处。

本文将从测试分析的对象、测试方法、测试范围和测试精度四个方面来探讨阻抗分析仪和网络分析仪的区别。

测试分析的对象阻抗分析仪主要用于测试电路中的阻抗，包括电感、电容和电阻等等。

它的主要作用是确认电路各元件的参数，以便更深入更详细地了解整个电路的特性。

阻抗分析仪一般可以根据测试对象的不同，选择不同的测试方式和测试参数，以便更准确地测试。

网络分析仪则更偏重于测试整个电路的性能，包括电路中各种元件之间的相互关系、反应和耦合等。

网络分析仪可以测试电路的高频特性，如S参数、功率、噪声系数等等。

它的主要作用是通过测试电路的性能，找到其优化方案，以提高其性能和效率。

测试方法阻抗分析仪主要依靠恒流源和交流电路源进行测试。

在测试电路中的阻抗时，阻抗分析仪将恒定电流通入电路中，然后测量产生的电压大小和相位，最后根据交流电路源的频率在所选的频率范围内进行测试。

阻抗分析仪的测试方法简单直接，但要求测试电路中无电源。

网络分析仪则主要依靠扫频信号源和测试端口进行测试。

网络分析仪通过扫描频率，将输出信号注入到待测试的电路中，然后通过测试端口将测试结果反馈给网络分析仪。

网络分析仪的测试方法复杂，但可以测试各种电路，包括有电源和电源噪声的电路。

测试范围阻抗分析仪一般只适用于测试单个电路中的元件，例如测试一个电容或者电感的参数，测试特定电阻的阻值，等等。

阻抗分析仪的测试范围相对较小，只能测试某些特定电路中的阻抗。

而网络分析仪则可以测试电路的整体性能，包括测试整个电路的反应和耦合。

网络分析仪原理
网络分析仪主要通过发送探测信号并测量信号的特征来分析和评估网络的性能和状态。

其原理可以分为以下几个方面：
1. 频谱分析原理：网络分析仪能分析信号在频域上的特性，通过将信号转换成频谱图并对其进行解读。

频谱图展示了信号中不同频率成分的能量分布情况，可以帮助判断信号存在的频率偏移、干扰等问题。

2. 时域分析原理：网络分析仪能分析信号在时间域上的特性，通过观察信号的波形和脉冲响应来判断信号的传输质量和故障情况。

时域分析可以检测信号的时延、失真、抖动等问题，有助于确定网络中的传输问题。

3. 调制解调原理：网络分析仪可以对不同的调制方式进行解调和分析。

通过解调信号，可以还原出原始信号并进行分析，帮助判断调制方式选择是否正确和信号传输是否完整。

4. 数据采样原理：网络分析仪通过对信号进行快速高精度的数据采样，获取信号的采样值，并将采样数据传输给计算机进行分析和显示。

数据采样精度和速度对准确定位和分析信号的特征至关重要。

5. 数据处理原理：网络分析仪对采样数据进行处理和分析，可以计算出一系列指标和参数，如频谱功率、频谱带宽、时延、串扰等，用于评估网络的性能和问题。

6. 数据显示原理：网络分析仪将分析处理后的数据通过显示器进行展示，以图形、数字等形式呈现给用户。

用户可以直观地观察数据并进行判断和分析，从而对网络进行优化和故障排除。

通过以上原理，网络分析仪可以帮助用户对网络的性能进行全面评估和分析，提供有力的技术支持和帮助。

网络分析仪原理网络分析仪是一种用于分析和监测网络流量的设备，它能够帮助用户了解网络的使用情况、识别网络中的问题和优化网络性能。

网络分析仪的原理主要包括数据捕获、数据分析和数据呈现三个方面。

首先，网络分析仪通过数据捕获功能获取网络中的数据流量。

它能够监测网络上的数据包，并将这些数据包进行存储和分析。

数据捕获是网络分析仪的核心功能之一，它能够捕获网络中的各种数据，包括传输层和应用层的数据。

通过数据捕获功能，用户可以获取网络中的实时数据，并对这些数据进行进一步的分析和处理。

其次，网络分析仪通过数据分析功能对捕获到的数据进行分析。

在数据分析过程中，网络分析仪会对数据包进行解析，并提取出其中的关键信息。

通过数据分析功能，用户可以了解网络中的流量模式、数据包的传输情况以及网络中存在的问题。

此外，网络分析仪还可以对数据进行过滤和分类，帮助用户快速定位和解决网络故障。

最后，网络分析仪通过数据呈现功能将分析后的数据以直观的方式呈现给用户。

数据呈现是网络分析仪的另一个重要功能，它能够将复杂的数据转化为图表、报表或者图形化界面，让用户能够直观地了解网络的使用情况和性能状况。

通过数据呈现功能，用户可以快速地发现网络中的异常情况，并及时采取措施进行调整和优化。

总的来说，网络分析仪通过数据捕获、数据分析和数据呈现三个方面的原理，帮助用户监测和分析网络流量，识别网络中的问题并优化网络性能。

它在网络管理和维护中发挥着重要作用，成为了网络运维人员的得力助手。

通过深入了解网络分析仪的原理，用户可以更好地利用这一设备，保障网络的稳定运行和高效使用。

矢量网络分析仪简单操作手册矢量网络分析仪是现代测试仪器的重要组成部分，它能够对电路、天线系统、微波元器件等进行频率域分析，并且能够有效地对电路进行仿真与优化。

但是对于初学者来说，操作起来可能会有些困难。

本文将为大家介绍矢量网络分析仪的简单操作手册，方便大家更好地掌握这一设备的使用方法。

一、矢量网络分析仪基本原理矢量网络分析仪（Vector Network Analyzer，VNA）是用于测量高频电磁信号传输、反射、损耗等特性的测试仪器。

矢量网络分析仪将测试信号分为两路，一路称为正向信号，一路称为反向信号，通过正反两路信号的相位差和幅度差，可以准确地测量出样品在频率范围内的反射系数、传输系数、阻抗等参数。

矢量网络分析仪的工作频率通常在几千兆赫至数十吉赫之间，是一种高频仪器。

二、矢量网络分析仪的基本操作方法矢量网络分析仪的基本操作方法分为以下几步：1、打开电源：启动仪器时，需要首先打开电源开关，待仪器自检过程完成后，可以进入相关测试操作。

2、连接测试样品：将测试样品接入机器测试接口，最好选用高质量的测试线缆，并确保线缆的末端没有过长，以保证测试的精度。

3、设置测试参数：在进行测试前，需要设定相应的测试参数，例如频率范围、增益、测量模式、环境温度等，以便仪器能够对测试样品进行正确的测试。

4、执行测试：按下测试按钮开始测试，矢量网络分析仪会通过正反两路信号的相位差和幅度差计算出测试样品的反射系数、传输系数、阻抗等参数。

5、记录测试结果：测试完成后，需要记录测试结果，并根据测试结果进行分析及优化。

三、矢量网络分析仪的应用场景矢量网络分析仪广泛应用于电磁场测量、微波元器件测试、天线系统测试、电子设备测试、通信系统测试等领域。

在电路设计和测试中，矢量网络分析仪可以帮助工程师精确地分析、优化和改进电路性能，提高电路设计的可靠性和稳定性；在通信领域，矢量网络分析仪可以用于测试天线系统的性能，优化信号传输效果，提高通信的可靠性和稳定性。

NanoVNA-F V3便携式矢量网络分析仪用户手册Rev.1.0(适用于V0.5.0版本固件)杭州矢志信息科技有限公司Hangzhou SYSJOINT Information Technology Co.,Ltd.目录1.产品简介 (1)1.1.关于NanoVNA-F V3 (1)1.2.产品特点 (1)1.3.技术指标 (2)1.4.VNA基础知识 (3)2.产品外观 (4)3.用户界面 (5)3.1.主界面 (5)3.2.菜单 (8)3.3.键盘 (8)4.菜单功能 (9)4.1.显示 (9)4.2.标记 (12)4.3.频率设置 (14)4.4.校准 (16)4.5.回调/保存 (20)4.6.时域变换TDR (20)4.7.设置 (22)4.8.存储功能 (25)5.用户自定义信息 (25)6.夜间模式 (25)7.上位机 (26)8.串口命令 (28)8.1.连接串口 (28)8.2.命令详解 (30)9.固件升级 (39)1.产品简介1.1.关于NanoVNA-F V3NanoVNA-F V3是一款便携式矢量网络分析仪（Vector Network Analyzer,VNA），测量频率范围1MHz~6GHz，可测量S11和S21参数，其中，S11动态范围50dB，S21动态范围65dB。

NanoVNA-F V3可用于测试MF/HF/VHF/UHF/SHF频段的各类天线，如短波天线、ISM频段天线、WiFi天线、蓝牙天线、GPS天线等，也可用于测量滤波器、放大器、衰减器、电缆、功分器、耦合器、双工器等射频组件，并支持幅频曲线、相频曲线、驻波比、史密斯圆图、极坐标、群时延等多种显示格式。

此外，NanoVNA-F V3还具有TDR功能，可用于测量电缆长度。

NanoVNA-F V3采用全金属机壳设计，坚固耐用，并可有效屏蔽电磁干扰。

机身尺寸125mmx75mmx20mm，小巧便携。

机身采用SMA型射频接头，并配备了高品质SMA延长缆，方便连接各类被测件。

网络分析仪的原理详解网络分析仪基本原理无线射频一种独特的仪器网络分析仪是一种功能强大的仪器，正确使用时，可以达到极高的精度。

它的应用也十分广泛，在很多行业都不可或缺，尤其在测量无线射频（RF）元件和设备的线性特性方面非常有用。

现代网络分析仪还可以应用于更具体的场合，例如，信号完整性和材料的测量。

随着业界第一款PXI网络分析仪—NI PXIe - 5630的推出，你完全可以摆脱传统网络分析仪的高成本和大占地面积的束缚，轻松地将网络分析仪应用于设计验证和产线测试。

网络分析的基本原理网络分析仪的发展你可以使用图1所示的NI PXIe-5630矢量网络分析仪测量设备的幅度，相位和阻抗。

由于网络分析仪是一种封闭的激励-响应系统，你可以在测量RF特性时实现绝佳的精度。

当然，充分理解网络分析仪的基本原理，对于你最大限度的受益于网络分析仪非常重要。

网络分析的基本原理图1. NI PXle-5630 矢量网络分析仪在过去的十年中，矢量网络分析仪由于其较低的成本和高效的制造技术，流行度超过了标量网络分析仪。

虽然网络分析理论已经存在了数十年，但是直到20世纪80年代早期第一台现代独立台式分析仪才诞生。

在此之前，网络分析仪身形庞大复杂，由众多仪器和外部器件组合而成，且功能受限。

NI PXIe-5630的推出标志着网络分析仪发展的又一个里程碑，它将矢量网络分析功能成功地赋予了灵活，软件定义的PXI模块化仪器平台。

通常我们需要大量的测量实践，才能实现精确的幅值和相位参数测量，避免重大错误。

由于射频仪器测量的不确定性，小的错误很可能会被忽略不计。

而网络分析仪作为一种精密的仪器能够测量出极小的错误。

网络分析的基本原理网络分析理论网络是一个被高频率使用的术语，有很多种现代的定义。

就网络分析而言，网络指一组内部相互关联的电子元器件。

网络分析仪的功能之一就是量化两个射频元件间的阻抗不匹配，最大限度地提高功率效率和信号的完整性。

每当射频信号由一个元件进入另一个时，总会有一部分信号被反射，而另一部分被传输，类似于图2所示。

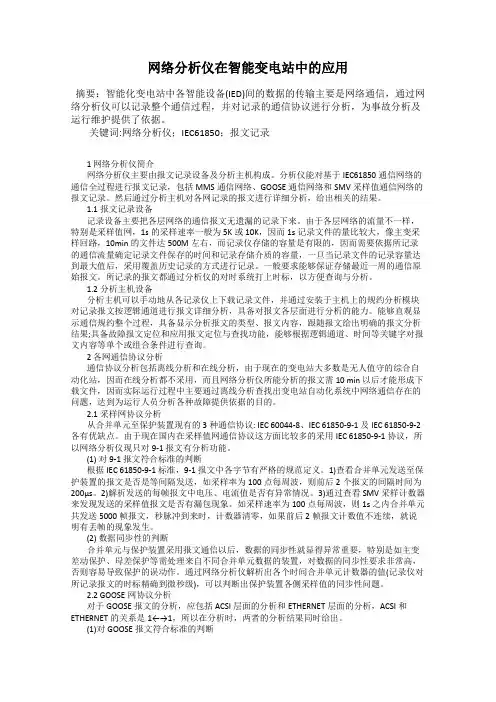

网络分析仪在智能变电站中的应用摘要：智能化变电站中各智能设备(IED)间的数据的传输主要是网络通信，通过网络分析仪可以记录整个通信过程，并对记录的通信协议进行分析，为事故分析及运行维护提供了依据。

关键词:网络分析仪；IEC61850；报文记录1 网络分析仪简介网络分析仪主要由报文记录设备及分析主机构成。

分析仪能对基于IEC61850通信网络的通信全过程进行报文记录，包括MMS通信网络、GOOSE通信网络和SMV采样值通信网络的报文记录。

然后通过分析主机对各网记录的报文进行详细分析，给出相关的结果。

1.1报文记录设备记录设备主要把各层网络的通信报文无遗漏的记录下来。

由于各层网络的流量不一样，特别是采样值网，1s的采样速率一般为5K或10K，因而1s记录文件的量比较大，像主变采样回路，10min的文件达500M左右，而记录仪存储的容量是有限的，因而需要依据所记录的通信流量确定记录文件保存的时间和记录存储介质的容量，一旦当记录文件的记录容量达到最大值后，采用覆盖历史记录的方式进行记录。

一般要求能够保证存储最近一周的通信原始报文。

所记录的报文都通过分析仪的对时系统打上时标，以方便查询与分析。

1.2分析主机设备分析主机可以手动地从各记录仪上下载记录文件，并通过安装于主机上的规约分析模块对记录报文按逻辑通道进行报文详细分析，具备对报文各层面进行分析的能力。

能够直观显示通信规约整个过程，具备显示分析报文的类型、报文内容，跟随报文给出明确的报文分析结果;具备故障报文定位和应用报文定位与查找功能，能够根据逻辑通道、时间等关键字对报文内容等单个或组合条件进行查询。

2 各网通信协议分析通信协议分析包括离线分析和在线分析，由于现在的变电站大多数是无人值守的综合自动化站，因而在线分析都不采用，而且网络分析仪所能分析的报文需10 min 以后才能形成下载文件，因而实际运行过程中主要通过离线分析查找出变电站自动化系统中网络通信存在的问题，达到为运行人员分析各种故障提供依据的目的。

矢量网络分析仪原理矢量网络分析仪是一种用于测量和分析微波网络参数的仪器，其原理基于电磁波在网络中的传播和反射特性。

在现代通信系统和雷达系统中，矢量网络分析仪被广泛应用于网络性能的评估和优化。

本文将介绍矢量网络分析仪的原理及其工作过程。

首先，矢量网络分析仪通过向被测网络中注入测试信号，并测量其在网络中的传播和反射情况来获取网络参数。

其工作原理基于电磁波在网络中的传播和反射特性。

当测试信号进入网络后，部分信号会被网络中的各种元器件反射回来，而另一部分信号则会继续向前传播。

通过测量这些传播和反射信号的幅度和相位，矢量网络分析仪可以计算出网络中各种参数，如传输损耗、驻波比、相位延迟等。

其次，矢量网络分析仪的工作过程可以分为两个主要步骤，校准和测量。

在进行测量之前，矢量网络分析仪需要进行校准以确保测量结果的准确性。

校准过程包括对矢量网络分析仪的各种内部参数进行调整，以消除系统误差和衰减。

一旦完成校准，矢量网络分析仪就可以进行网络参数的测量。

通过向网络中注入测试信号，并测量其在网络中的传播和反射情况，矢量网络分析仪可以计算出网络的各种参数，并将其显示在屏幕上供用户分析和评估。

在实际应用中，矢量网络分析仪可以用于多种场景，如天线测试、滤波器设计、无线通信系统性能评估等。

其高精度和灵活性使其成为微波领域中不可或缺的工具。

通过对网络参数的准确测量和分析，矢量网络分析仪可以帮助工程师们优化系统性能，提高系统的可靠性和稳定性。

总之，矢量网络分析仪是一种用于测量和分析微波网络参数的重要工具，其原理基于电磁波在网络中的传播和反射特性。

通过对网络中的传播和反射信号进行测量和分析，矢量网络分析仪可以准确地计算出网络的各种参数，并帮助工程师们优化系统性能。

在未来的发展中，矢量网络分析仪将继续发挥重要作用，推动微波技术的发展和创新。

网络协议分析仪网络协议分析仪是一种用于监视和分析网络数据流量的工具，它可以帮助网络管理员和安全专家识别网络中的问题和威胁。

通过对网络数据包进行捕获和分析，网络协议分析仪可以帮助用户深入了解网络流量，并发现潜在的安全问题和性能瓶颈。

本文将介绍网络协议分析仪的原理、功能和应用。

网络协议分析仪的原理是基于对网络数据包的捕获和分析。

它可以通过连接到网络交换机或路由器的端口，或者通过监视网络流量的镜像端口来捕获数据包。

一旦数据包被捕获，网络协议分析仪就可以对其进行解码和分析，以便用户能够查看数据包中所包含的信息。

网络协议分析仪具有多种功能，包括但不限于：1. 流量监视，网络协议分析仪可以实时监视网络流量，并提供实时的流量统计信息，帮助用户了解网络的使用情况和流量分布。

2. 故障诊断，当网络出现故障时，网络协议分析仪可以帮助用户快速定位问题所在，并提供详细的数据包分析信息，以便快速解决故障。

3. 安全分析，网络协议分析仪可以帮助用户监视网络中的恶意流量和攻击行为，及时发现潜在的安全威胁。

4. 性能优化，通过对网络流量进行分析，网络协议分析仪可以帮助用户发现网络中的性能瓶颈，并提供优化建议，以改善网络性能。

网络协议分析仪在网络管理和安全领域有着广泛的应用。

在网络管理方面，它可以帮助管理员监视和优化网络性能，快速诊断和解决网络故障。

在网络安全方面，它可以帮助安全专家发现和阻止网络攻击，保护网络安全。

总之，网络协议分析仪是一种非常有用的网络工具，它可以帮助用户深入了解网络流量，发现潜在的问题和威胁，并提供解决方案和优化建议。

它在网络管理和安全领域有着广泛的应用前景，对于保障网络的安全和稳定性具有重要意义。

希望本文能够帮助读者更加全面地了解网络协议分析仪的原理、功能和应用。

网络分析仪校准方法网络分析仪是一种测量网络参数和数据的专用仪器。

它可以测量各种类型的网络参数，包括传输速率、抖动、延迟和丢包率等。

网络分析仪能够帮助网络管理员诊断网络性能，解决网络问题，提供准确的数据，确保网络的可靠性和性能。

网络分析仪的正确使用需要进行校准。

网络分析仪校准的目的是保证测量出的网络参数的准确性，以便测量和维护网络的稳定性和可靠性。

网络分析仪校准也有助于提高测量仪器的灵敏度和可靠性，因此，可以节省时间和费用，改善网络运行效率。

网络分析仪校准通常有以下几种方法：1.感耦合连接校准(LCL)是一种常用的网络分析仪校准方法，通过电感耦合连接，低频周期性信号可以被保留，并可以量化和测量。

网络分析仪通过将低频信号与参考值比较，可以确定网络参数的准确性。

2.发类型校准是另一种常用的网络分析仪校准方法。

网络分析仪会通过激发特定的波形，来确定网络参数的准确性。

此外，网络分析仪还可以用来校准电压和频率。

3.振幅响应校准是另一种网络分析仪校准方法，它可以校准信号的振幅、相位和频率等参数，从而确保网络分析仪能够准确测量网络参数。

4.对网络分析仪进行综合校准，以确保其准确度和性能。

综合校准可以确保网络分析仪能够测量出的数据的准确性，并能够提供精确的数据。

正确的网络分析仪校准是网络管理员为实现网络的最佳性能而进行的重要步骤，此外，校准的正确性还可以确保网络可以得到有效的维护，从而改善网络的可靠性和性能。

因此，在使用网络分析仪之前，应该进行校准，以确保网络分析仪测量出的数据的准确性，确保网络的可靠性和性能。

校准不仅可以确保测量出的网络参数的准确性，而且可以改善网络的运行效率，节省时间和费用，从而提升网络的性能和可靠性。

此外，建议定期进行网络分析仪校准，以备不时之需。

罗德与施瓦茨 R&S®ZNC 矢量网络分析仪1ZNC 3矢量网络分析仪性能稳定面向未来的平台测试与测量产品手册| 01.002ZNC 3矢量网络分析仪简介对于网络分析仪，用户的期望是高可靠性，卓越的操作便捷性、高精度和大动态范围。

凭借先进的技术和用户友好的操作设计，罗德与施瓦茨在R&S®ZNC 矢量分析仪中实现了所有这些特性。

该网络分析仪的工作频率覆盖9 kHz 至3 GHz ，理想适用于移动通信和电子产品行业中的应用。

ZNC 是研发、生产和检修如滤波器和电缆等射频组件的最佳选择。

ZNC 拥有双向测试装置，可用于测量有源和无源 UT 的全部4个S 参数。

此外，提供的校准方法适用于产品研发和生产过程中的各种测试和测量环境。

该分析仪具有卓越的温度稳定度性和长期稳定性，可以连续数天不间断地测量，且无需重新校准。

这种双端口分析仪纵向尺寸小、结构紧凑，可以为测量预留充足的工作台空间。

该产品能耗低，采用了先进的冷却设计，因而工作噪音极低。

此外，低能耗也进一步降低了运行成本，对环境更加友好。

主要特点J频率范围：9 kHz 至3 GHz J动态范围：130 dB （最大值）J扫描时间短：11 ms 即可扫描完401个点J高温度稳定性：0.01 dB/ºC （典型值）J宽功率扫描范围：–50 dBm 至+13 dBm J中频带宽：1 Hz 至300 kHz J支持手动和自动校准J低迹线噪声：10 kHz IF 中频带宽时仅0.004 dB RMS J高分辨率、12.1" 大型显示屏J触摸屏用户界面北京海洋兴业科技股份有限公司（证券代码：839145）罗德与施瓦茨 ZNC 矢量网络分析仪 3ZNC 3矢量网络分析仪优点和主要特性速度快，精度高、可靠性好 — 高效率开发和生产的保证 J测量时间短 J 100 dB 动态范围时可达20次扫描/秒，可以直接用于滤波器调整J分段扫描速度快，精度高 J可以快速切换仪器的不同设置 J多种分析功能，迹线分析极其简便 J 支持时域分析，可用于故障距离(DTF)测量和滤波器调试Z 第4页网络分析更加简易J菜单结构简洁、清晰，操作效率高 J 可针对每个测量任务，对显示配置进行优化Z 第6页校准简便 — 支持手动或自动校准 J每个测试应用均可找到最佳校准方法 JT SM （直通, 短路, 匹配）—仅需五步操作即可完成全校准 J操作简便、无错误 — 30秒即可完成自动校准 J 高温度稳定性，可以支持长时校准间隔Z 第8页高价值性投资 J面向未来的应用 J测试系统的升级无需重新编制系统软件 J 支持多种用户语言的操作界面Z 第10页北京海洋兴业科技股份有限公司（证券代码：839145）4快速度、高精确和高可靠性—高效率产品研发和生产的保证采用分段扫描的滤波器测量测量时间短ZNB 具有测量速度快的特性，这得益于以下原因：信号合成器的设置时间短；直到显示模块的高速数据处理通路；高速LAN 或IEC/IEEE 总线将数据传输至控制器。

网络分析仪工作原理
网络分析仪是一种用于测试和分析网络信号的仪器。

它采用了特定的工作原理来实现这一功能。

网络分析仪主要通过发送和接收信号来识别和分析网络中的各种问题，例如信号强度、噪声水平、频率响应和数据丢失等。

网络分析仪的工作原理基于两个基本概念：反射和传输。

通过使用内置的发射器和接收器，网络分析仪可以测量信号的反射特性和传输特性。

它通过发送一个特定的信号到被测网络中，并同时监测信号的反射和传输情况。

在测量反射时，网络分析仪会发送一个信号到待测接口，并同时监测返回的信号。

通过比较发送和返回信号的差异，网络分析仪可以确定信号在传输过程中是否发生了反射。

这有助于识别信号的质量和网络接口的性能。

在测量传输时，网络分析仪会发送一个特定的信号到待测接口，并监测信号在传输过程中的变化。

它会收集信号的幅度、相位、频率等信息，并将其分析和显示出来。

通过分析这些信息，网络分析仪可以确定信号在传输过程中是否存在损耗、变形或其他问题。

网络分析仪通常配备了各种测量和分析功能，例如频谱分析、时域分析、噪声分析等。

它可以通过这些功能来帮助用户深入了解网络信号的特性，并对网络中的问题进行定位和调试。

总的来说，网络分析仪通过发送和接收信号，并对其进行测量
和分析，来识别网络中的问题。

它的工作原理基于反射和传输原理，并借助各种测量和分析功能来提供详细的网络信号信息。

引 言 在科研及生产中，高性能的矢量网络分析仪是功能最强的网络分析仪，它对于各种微波器件和组件的特性分析具有至关重要的作用。它具有频域和时域两类测试功能，可以很好地完成诸如滤波器、放大器、混频器以及系统中有源和无源微波组合等的各种参数的调试、测试。安立公司提供的一体化37200/37300系列矢量网络分析仪具有频率范围宽、动态范围大、分辨率准确度高、快速实时、使用简捷、灵活方便等特点，为工程师们提供了极大的帮助。下面我就37247A及37369C矢量网络分析仪的部分应用作一粗浅的介绍。 两路相位平衡调试 在某雷达产品的研制和系统的总调过程中，会对和差两路相位的不平衡性提出要求，为了使和差两路的相位满足设计要求，除了在设计时要仔细考虑影响相位不平衡的诸多因素以及减少相位不平衡的方法，还要在今后的总调中加以调整修正，以适应整个系统的要求。根据总调现场的条件，我们需要有一个快捷有效、切实可行的测量手段。以前我们使用的是八十年代初的手动矢量网络分析仪，精度较低，显示不直观，测量结果无法输出。 为了确保测试的精度和有效性，和差两路相位平衡的测试宜采用包括天线、馈线以及高频接收机和差相加器（魔T）之前各微波器件在内的大系统统调测量，安立公司的37247A矢量网络分析仪为这个调试提供了有力的测量手段。

图1 和差相位平衡测试框图 图1显示了和差相位平衡的测试框图。以任一路作为基准，利用37247A矢量网络分析仪的校准（RESPONSE-THRU）或迹线存储运算（DATA→MEM，DATA/MEM）功能，可以很直接地看到和差两路的相位平衡情况，见下图。

图2 配平前的和差两路相对相位 图2显示了和差两路配平前的相对相位。从图中可见，两路的相位差未达到要求，需要调整。根据网络分析仪测量出的相位差数，由公式Δl=ΔΦ/（2π/λg）计算出须增加的匹配长度Δl，垫接在电长度短的支路上，并通过网络分析仪实时分析观察，直至满足技术要求为止，最终结果可通过绘图仪或磁盘输出。 另外，也可通过37247A网络分析仪的内部电长度补偿功能（配合适当的介电常数），自动计算出配平时须修正的长度，该长度显示在分析仪的显示屏上，方便快捷。 放大器的1dB压缩点 37369C不但具有频率扫描方面的诸多应用，而且还具备了功率扫描的能力，可对放大器的非线性性能进行描述。图3显示了在某一频点上放大器的输出功率与输入功率的关系，图中的线性部分是放大器的小信号增益区域；输入功率继续增加时，增益就开始下降，放大器进入增益压缩区，随着输入功率的进一步加大，输出功率将不再增加，继而达到了饱和，放大器的1dB压缩点即为增益相对于线性增益下降1dB时的输入功率（或对应的输出功率）。

网络分析仪E5071C帮助文档_基本量测步骤网络分析仪（Network Analyzer）是一种高频测试仪器，广泛应用于电子、通信等领域。

E5071C是Keysight Technologies公司生产的一款网络分析仪，具有广泛的频率范围和高精度的测量功能。

下面将介绍E5071C基本量测步骤的详细说明。

1.连接测试设备：首先，将待测设备与E5071C网络分析仪进行连接。

通常情况下，待测设备通过合适的电缆与网络分析仪的测试端口相连，确保连接的可靠性和稳定性。

2.设置测试频率范围：在E5071C主界面上，通过菜单栏或者快捷键进入频率设置。

设置测试所需的起始频率和终止频率，并选择合适的测试点数。

确保设置的频率范围涵盖待测设备可能的工作频率。

3. 配置测试参数：在E5071C主界面上，通过菜单栏或者快捷键进入测试参数配置。

可以选择各种不同的测试参数，如S参数（Stability Parameters）、功率增益、噪声系数等。

根据测试对象的不同，选择相应的测试参数进行配置。

4. 启动测试：设置好测试频率范围和测试参数后，点击主界面上的“Start”按钮，开始进行测试。

E5071C会按照设置的频率范围和步进大小，自动进行频率扫描，并将测量数据显示在屏幕上。

5.查看测量结果：测试完成后，可以在E5071C的屏幕上查看测量结果。

通常以图像形式显示，如S参数的幅度和相位等。

可以通过菜单栏或者快捷键进行放大、缩小、移动等操作，以便更清晰地观察测量结果。

6. 分析测量数据：E5071C提供了一些基本的数据分析功能，如标记（Marker）功能、比例（Zoom）功能、平滑（Smoothing）功能等。

这些功能可以帮助用户更精确地分析测量数据，找出其中的规律和问题。

7.导出数据：如果需要将测量的数据保存到计算机或其他设备中，可以通过E5071C的数据导出功能来实现。

通过菜单栏或者快捷键，选择导出数据的格式（如CSV、TXT等），并选择导出的目录和文件名。
