电气安全班级安全工程课程电气安全姓名学号第一章电气安全基础电气危害包括：1．电气事故，分为故障型（电击、电气火灾和电气引爆、设备损坏）和非故障型（电击、电气火灾、设备损坏和质量事故）；２．电磁污染，包括电磁骚扰和职业病。
二、电气危害的规律：（了解）1、电气危害总是缘于电能的非期望分配。
2、电气危害的发生一定伴生着电气参量的变化。
变化：量值大小，特征、组合特性等。
三、绝缘材料和绝缘结构：1、绝缘材料——导电能力很小的一类材料的总称，又称电介质。
①本质特征：材料中基本没有可自由移动的载流子。
参数界定：电阻率不低于107Ω·m。
用途：对带电导体进行封闭、隔离。
物态：气体、液体、固体绝缘。
典型材料：空气、变压器油、塑料……②绝缘材料的最常见电气参数为：绝缘电阻率、介质损耗角（或介损因数）和介电强度。
这些参数只与介质材料有关，与介质形状、体积等无关。
介质材料电气参数受温度、湿度等环境条件影响较大。
2、绝缘结构及分类①绝缘结构：由一种或若干种绝缘材料构成的绝缘体，称为绝缘结构。
绝缘结构可理解为由绝缘材料所加工成的零件，以特定方式应用在电气设备上。
②分类：1）绝缘结构按功能可分为工作绝缘和保护绝缘。
2）按保护功能区分的绝缘形式（1）基本绝缘。
带电部件上对触电起基本保护作用的绝缘结构。
（介绍工作绝缘）（2）附加绝缘。
为在基本绝缘损坏情况下防止触电而附加在基本绝缘之外的一种独立绝缘结构，又称辅助绝缘。
（3）双重绝缘。
由基本和附加绝缘共同构成的绝缘结构。
基本绝缘和附加绝缘是可以分开的，各自本身就是一个独立的绝缘结构。
（4）加强绝缘。
相当于双重绝缘保护程度的单独绝缘结构，由一种或若干种绝缘材料构成，但不能分拆，是一个整体。
四、绝缘检测的两种实验：1、绝缘电阻测试①测试设备。
兆欧表。
②测试内容。
吸收比，绝缘电阻。
吸收比：K=（R60s）／（R15s）2、介损角正切值tanδ测试1）测试设备。
介损电桥，又称西林电桥。
第三章:电击防护供配电系统是电力系统的重要组成部分，该系统的安全、稳定运行直接影响着电能的输送、使用，该系统电击的防护主要指人身安全、设备安全，建筑物及其他相关设施的安全。
本章就供配电系统的电击防护做一定的讨论,为正确使用、维护电气系统安全奠定基础。
第一节电流通过人体产生的效应人身安全是电气安全的首要问题，作为一种常识，相关知识应被人们认识掌握，作为一门技术知识也应被人们尤其是电气工程技术人员掌握！理清这些问题，正确认识它对制定防护措施，建立有效防护方法，最大限度地保障人身安全有着极其重要的意义。
一、电击及分类：（电流对人体的伤害分电击和电伤，以电击为最严重)“电击"就是我们通常所说的“触电”,指人体因接触带电部分而受到生理伤害的事件。
电击实质就是电流对人体器官的伤害。
接触及带电部分的途径，电击又分为直接电击和间接电击两种类别。
1、直接电击:因接触到正常工作时带电的系统而产生的电击,如单相触电2、间接电击：正常工作时不带电的部位,因某些因素的影响带上危险电压后被人们触及而产生的电击。
二、电流的人体效应与相关的标准电流通过人体时其热效应,化学效应及电刺激产生的生物效应会对人体造成伤害，其危害程度与通过的电流大小,作用时间,电压高低、频率及通过人体的途径以及人体体电阻和健康状况等诸多因素有着密切的联系.1、生理效应：电流是危机人体生命安全的直接因素，其严重程度与电流的大小呈正相关性，为研究这种相关性，我们把人受电击时产生的生理效应划分为几种典型状态，这几种状态的临界点称为生理“阀”。
注：电伤是指触电时的热效应,化学效应以及电刺激引起的生物效应对人体造成的伤害。
常见电伤有：电灼伤，电烙伤等！(1)感知阈：使人体产生触电感觉的最小电流值称为感知阀，感知阈有个体差异，按50%概率计，成年男性为1。
1mA，女性为0。
7mA，感知阈与电流接触时间长短无关,但与频率有关.(2)摆脱阈：人体触电后能自主摆脱电源的最大电流。
第一章总则第1条为了贯彻“安全第一，预防为主”的方针；保障供水系统和各用电单位的电气工作人员人身安全和电气设备安全，特制定本规程。
第2条本规程系根据水电部（77）水电生字113文颁发的《电业安全工作规程》，并参照《北京地区电气安全工作规程》，结合本单位的具体情况而制定。
第3条本规程适用于本公司各单位的在运用中电气设备上工作的一切人员（包括运行、检修、试验、安装、设计等人员）。
所谓“运用中电气设备”，系指全部带电或部分带电以及一经操作，即可带电的电气设备。
第4条本规程各条若与上级有关规定的内容相抵触时，则执行上级的规程。
若从事本章规程范围外的工作或不详细之处，如线路施工电缆敷设等，则仍要执行《电业安全工作规程》等有关规程的有关规定。
第5条为避免本单位所编写的规程在内容上的重复，本规程中未编部分及不够具体部分，如电气试验工作；倒闸操作等，可按照本单位的有关的电气规程中的有关规定执行。
第6条“安全生产，人人有责”，各级领导要对电气工作人员进行规程培训，对《电业安全工作规程》组织学习，按本地区供电部门的安排，每年进行考试。
对本单位所编写的各种规程和执行情况，应进行经常检查。
第7条在各项工作中要严格遵守本规程，违返本规程者，要严处理。
第8条发生事故后，应该组织有关专业人员认真调查，分析事故原因和责任者，按情节轻重，予以处分，并要采取相应有效措施，防止再次发生。
第9条电气工作人员必须具体以下条件：一、经医生鉴定无妨碍从事电气工作的病症（如心脏病、神经病、癫痫病、聋哑、色盲等）。
若发现有妨碍从事电气工作病症的电气工作人员，各级领导应及时将其调换工作。
二、具备必备的电气知识，且按其职务和工作性质，熟悉本规程中的有关部门，并经技术培训考试合格。
三、学会紧急救护法，首先学会触电解救法和人工呼吸法。
（见附录一）第10条非本单位工作人员，禁止进入各泵站，非电气工作人员禁止进入变（配）电所。
巡井工进变（配）电所查表时，必须在遮栏外进行。
第三章 电网运行的安全技术1、判断题1双重绝缘是指除了基本绝缘外，还有一层独立的附加绝缘。
答案:正确2加强绝缘是指绝缘材料的机械强度和绝缘性能都加强了的基本绝缘。
答案:正确3固体绝缘材料发生电击穿后，如除去电压，绝缘性能还能恢复，不过有所降低。
答案:错误4网眼遮栏的高度应不低于1.7m，下部距地面应不大干0.1m，网眼应不大于40×40ram2。
答案:正确5网眼遮栏与裸导体的距离、对于低压应不小于0.15m，对于10KV设备应不小于0.35m。
答案:正确650m档距的低压架空线路，导线间的最小距离为0.4mo答案:正确7通过居民区和道路的低压架空线路，距地面应不低于6m。
答案:正确8低压线路与树木之间的最小垂直和水平距离均为lm。
答案:正确910KV架空导线与建筑物间的最小水平距离为2m，最小垂直距离为3 m。
答案:正确10低压和10KV线路的接户线和进户线的最低高度和线间最小距离都有严格规定，施工时必须严格遵守。
答案:正确11户内线路与煤气管、热水管、上下水管等各种工业管道之间的最小距离都有严格规定，施工时必须严格遵守。
答案:正确12Y接三相绕组的公共联结点，因其对三绕组另一端的电压绝对值相等，故称为中点。
答案:正确13通过接地装置与大地相连接的的中点称为零点。
答案:正确14由零点引出、与相线并行、作为三相不平衡电流和单相短电流通道的线称为零线。
答案:正确15零线有工作零线和保护零线之分。
答案:正确16在三相四线接地电网中，工作零线只用于通过三相不平衡电流。
答案:错误17三相五线制也是接地电网。
答案:错误18三相五线制中的保护零线只能通过短路电流和漏电电流，而不通过工作电流。
答案:正确19三相不平衡电流是工作电流而非短路或漏电电流。
答案:正确20接零保护是不接地电网中的主要安全措施之一。
答案:正确21在中点接地的三相四线制电网中，以接零保护作为电网运行的主要安全措施之一；而对接地保护—般不作要求。

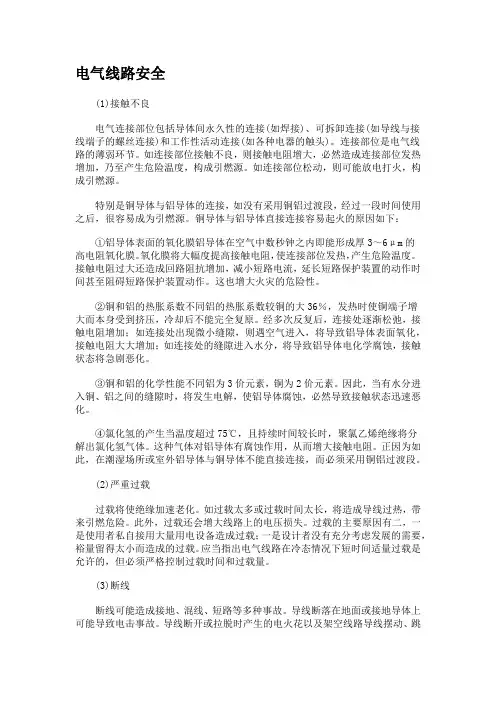

电气线路安全(1)接触不良电气连接部位包括导体间永久性的连接(如焊接)、可拆卸连接(如导线与接线端子的螺丝连接)和工作性活动连接(如各种电器的触头)。
连接部位是电气线路的薄弱环节。
如连接部位接触不良，则接触电阻增大，必然造成连接部位发热增加，乃至产生危险温度，构成引燃源。
如连接部位松动，则可能放电打火，构成引燃源。
特别是铜导体与铝导体的连接，如没有采用铜铝过渡段，经过一段时间使用之后，很容易成为引燃源。
铜导体与铝导体直接连接容易起火的原因如下：①铝导体表面的氧化膜铝导体在空气中数秒钟之内即能形成厚3～6μm的高电阻氧化膜。
氧化膜将大幅度提高接触电阻，使连接部位发热，产生危险温度。
接触电阻过大还造成回路阻抗增加，减小短路电流，延长短路保护装置的动作时间甚至阻碍短路保护装置动作。
这也增大火灾的危险性。
②铜和铝的热胀系数不同铝的热胀系数较铜的大36％，发热时使铜端子增大而本身受到挤压，冷却后不能完全复原。
经多次反复后，连接处逐渐松弛，接触电阻增加；如连接处出现微小缝隙，则遇空气进入，将导致铝导体表面氧化，接触电阻大大增加；如连接处的缝隙进入水分，将导致铝导体电化学腐蚀，接触状态将急剧恶化。
③铜和铝的化学性能不同铝为3价元素，铜为2价元素。
因此，当有水分进入铜、铝之间的缝隙时，将发生电解，使铝导体腐蚀，必然导致接触状态迅速恶化。
④氯化氢的产生当温度超过75℃，且持续时间较长时，聚氯乙烯绝缘将分解出氯化氢气体。
这种气体对铝导体有腐蚀作用，从而增大接触电阻。
正因为如此，在潮湿场所或室外铝导体与铜导体不能直接连接，而必须采用铜铝过渡段。
(2)严重过载过载将使绝缘加速老化。
如过载太多或过载时间太长，将造成导线过热，带来引燃危险。
此外，过载还会增大线路上的电压损失。
过载的主要原因有二，一是使用者私自接用大量用电设备造成过载；一是设计者没有充分考虑发展的需要，裕量留得太小而造成的过载。
应当指出电气线路在冷态情况下短时间适量过载是允许的，但必须严格控制过载时间和过载量。

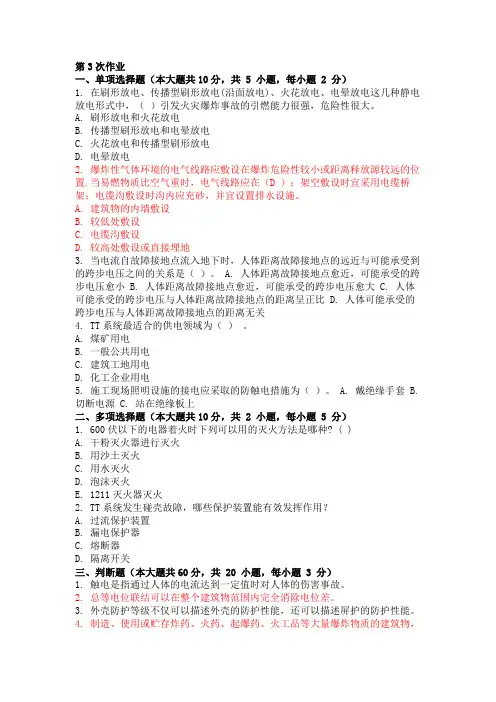

第3次作业一、单项选择题（本大题共10分，共 5 小题，每小题 2 分）1. 在刷形放电、传播型刷形放电(沿面放电)、火花放电、电晕放电这几种静电放电形式中，（）引发火灾爆炸事故的引燃能力很强，危险性很大。
A. 刷形放电和火花放电B. 传播型刷形放电和电晕放电C. 火花放电和传播型刷形放电D. 电晕放电2. 爆炸性气体环境的电气线路应敷设在爆炸危险性较小或距离释放源较远的位置.当易燃物质比空气重时，电气线路应在（D ）；架空敷设时宜采用电缆桥架；电缆沟敷设时沟内应充砂，并宜设置排水设施。
A. 建筑物的内墙敷设B. 较低处敷设C. 电缆沟敷设D. 较高处敷设或直接埋地3. 当电流自故障接地点流入地下时，人体距离故障接地点的远近与可能承受到的跨步电压之间的关系是（）。
A. 人体距离故障接地点愈近，可能承受的跨步电压愈小 B. 人体距离故障接地点愈近，可能承受的跨步电压愈大 C. 人体可能承受的跨步电压与人体距离故障接地点的距离呈正比 D. 人体可能承受的跨步电压与人体距离故障接地点的距离无关4. TT系统最适合的供电领域为（）。
A. 煤矿用电B. 一般公共用电C. 建筑工地用电D. 化工企业用电5. 施工现场照明设施的接电应采取的防触电措施为（）。
A. 戴绝缘手套 B. 切断电源 C. 站在绝缘板上二、多项选择题（本大题共10分，共 2 小题，每小题 5 分）1. 600伏以下的电器着火时下列可以用的灭火方法是哪种? ( )A. 干粉灭火器进行灭火B. 用沙土灭火C. 用水灭火D. 泡沫灭火E. 1211灭火器灭火2. TT系统发生碰壳故障，哪些保护装置能有效发挥作用？A. 过流保护装置B. 漏电保护器C. 熔断器D. 隔离开关三、判断题（本大题共60分，共 20 小题，每小题 3 分）1. 触电是指通过人体的电流达到一定值时对人体的伤害事故。
2. 总等电位联结可以在整个建筑物范围内完全消除电位差。
电气化铁路铁路员工人员电气安全规则第一章总则第1条为保证电气化铁路沿线有关人员人身安全,防止触电伤亡事故,特制订本规则。
第2条新建电气化铁路在牵引供电设备送电前15天,建设单位应将送电日期通告铁路沿线路内外各有关单位。
自通告之日起，视为牵引供电设备带点,有关人员均须遵守本规则相关规定.第3条电气化铁路沿线路内外各单位需组织学习本规则的相关内容。
电气化铁路相关作业人员每年至少进行一次安全考试，考试合格后，方准参加作业。
第4条牵引供电专业人员遵守本规则和牵引供电的专业规定.第5条对于违反本规则的单位和人员,按有关规定追究其责任。
第二章一般安全规定第6条为保证人身安全.除牵引供电专业人员按规定作业外，任何人员及所携带的物件、作业工器具等须与牵引供电设备高压带电部分保持2m以上的距离，与回流线、架空地线、保护线保持1m以上距离，距离不足时,牵引供电设备须停电.第7条电气化铁路区段,具有升降、伸缩、移动平台等功能的机械设备进行施工、装卸等作业时，作业范围与牵引供电设备高压带电部分须保持2m以上距离，与回流线、架空地线、保护线保持1m以上距离,距离不足时,牵引供电设备须停电。
第8条在距牵引供电设备高压带电部分2m以外，回流线、架空地线、保护线保持1m以外，临近铁路营业线作业时，牵引供电设备可不带电，但须按照铁路营业线施工安全管理有关规定执行。
第9条机车、动车及各种车辆上方的接触网设备未停电并办理安全防护设施前，禁止任何人员攀登到车顶或车辆装载的货物上。
第10条电气化区段上水、保洁、施工等作业时，不得将水管向供电线路方向喷射，站车保洁不得采用向车体上部喷水方式洗刷车体。
第11条牵引供电设备故障时，与牵引供电设备相连的支柱、接地引下线、综合接地线等可能出现高压电，未采取安全措施前，禁止与其接触，并保持安全距离。
第12条发现牵引供电设备断线及其部件损坏，或发现牵引供电设备上挂有线头、绳索、塑料布或脱落搭接等异物，均不得与之接触，应立即通知附近车站，在牵引供电设备检修人员到达未采取措施以前，任何人员均应距已断线索或异物处所10m以外。
