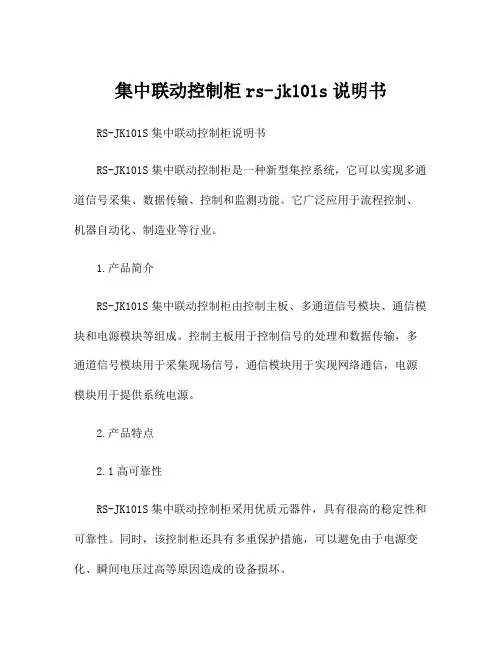

集中联动控制柜rs-jk101s说明书RS-JK101S集中联动控制柜说明书RS-JK101S集中联动控制柜是一种新型集控系统，它可以实现多通道信号采集、数据传输、控制和监测功能。

它广泛应用于流程控制、机器自动化、制造业等行业。

1.产品简介RS-JK101S集中联动控制柜由控制主板、多通道信号模块、通信模块和电源模块等组成。

控制主板用于控制信号的处理和数据传输，多通道信号模块用于采集现场信号，通信模块用于实现网络通信，电源模块用于提供系统电源。

2.产品特点2.1高可靠性RS-JK101S集中联动控制柜采用优质元器件，具有很高的稳定性和可靠性。

同时，该控制柜还具有多重保护措施，可以避免由于电源变化、瞬间电压过高等原因造成的设备损坏。

2.2多通道采集RS-JK101S集中联动控制柜可以支持多达16路信号输入，可满足不同行业的需求。

同时，它的信号采集精度高，可以快速、准确地采集实时数据。

2.3网络通信RS-JK101S集中联动控制柜可以通过以太网、RS485等多种通信方式与上位机通信，可以实现远程监控、数据传输等功能。

同时，该控制柜还支持Modbus通信协议，可与其他设备进行通信。

2.4灵活易用RS-JK101S集中联动控制柜的接口简单，搭建使用方便。

用户可以通过对控制主板进行编程，自定义数据采集和处理功能。

此外，它还支持多种用户界面显示，可以实现智能化操作。

3.使用方法3.1连接电源将交流电源标准插头与主机电源插座连接，连接交流电源。

3.2输入信号将需要采集的信号通过信号输入接口连接到控制柜。

3.3网络连接通过以太网、RS485等接口与上位机连接，实现数据传输和无线监测。

4.维护保养4.1维护控制柜的外观清洁，应定期检查电源线、信号线接口及各部位紧固件是否松动，如有松动应及时加固。

4.2使用后应注意保持设备清洁，定期检查设备的温度、湿度、电压等参数，4.3在设备长时间不用时，应切断电源并拔掉插头，以避免因突然的电力波动或电闪等引起设备损坏。

自动控制柜安装使用说明书第一章产品概述1.1 产品说明自动控制柜是一种用于控制和监测电气设备的装置。

它采用先进的自动化技术，可以实现对电气设备的合理控制和高效运行。

本产品适用于各类工业生产设备、商业建筑物和住宅楼宇等场所，具有安装方便、使用简单等特点。

1.2 产品特点- 可实现对电气设备的自动化控制和监测；- 支持多种类型的电气设备；- 具有可靠的安全保护功能；- 易于安装和维护。

第二章安装前注意事项2.1 安装环境选择请确保安装环境干燥、通风良好，并避免阳光直射、高温或潮湿环境。

避免将自动控制柜安装在易燃、易爆等特殊环境中。

2.2 安装位置选择选择安装位置时，请确保离其他电气设备、电源线路和易燃易爆物品的距离符合相关规定。

同时，安装位置应平整、稳定，便于日常操作和维护。

2.3 供电要求自动控制柜应连接到稳定可靠的电源上，供电电压应符合产品标识上的要求。

请将电源线路接地良好，避免出现电击或漏电危险。

第三章安装步骤3.1 检查配件完整性在安装之前，请仔细检查配件包是否完整。

若有配件缺失或损坏，请及时联系售后服务人员。

3.2 拆卸包装打开产品包装箱，并逐一取出产品和配件。

3.3 安装底座根据安装需要，将底座固定在安装位置上。

确保底座平稳固定，不松动。

3.4 安装自动控制柜将自动控制柜安装在底座上，并按照安装孔的位置使用螺丝固定。

确保自动控制柜与底座紧密连接。

3.5 连接电源线路根据产品标识上的电源要求，正确连接电源线路。

请确保接线正确、接触可靠，并检查线路是否有漏电现象。

第四章使用说明4.1 供电接通在接通电源之前，请确保自动控制柜的开关处于关闭状态。

接通电源后，请等待片刻，直到自动控制柜启动完成。

4.2 参数设置根据实际需求，可以通过按键或面板上的控制按钮进行相关参数的设置。

请按照产品说明书中的操作指南进行设置。

4.3 故障排除如果在使用过程中出现故障，请先检查是否操作正确。

若仍无法解决问题，请及时联系售后服务人员或发送故障报告。

控制柜使用说明书通电：通过双电源控制器旋钮操作通电时必须拔下手动扳手，正常自动使用时手动扳手不应装上。

通过手动扳手通电时应先把旋钮选择手动位置，再安装上手动扳手开关电源，选择旋钮位置时手动扳手不能在开关上。

控制柜分手动，自动，远程3种控制方式。

手动时冷却塔的操作：1、运行每台冷却塔前应先检查冷却塔基本情况。

2、手动-自动-远程开关在手动状态，急停开关在复位状态。

3、通过启、停按钮控制风机、喷淋泵启停。

自动时冷却塔的操作：1、根据工艺要求设置好温度参数（参照参数设置）2、手动-自动 -远程开关在自动状态，急停开关在复位状态。

冷却塔在自动状态时，PLC会根据设定温度以及运行时间自动启停风机和喷淋泵。

远程冷却塔的操作：1、手动-自动 -远程开关在远程状态，急停开关在复位状态。

2、通过控制室远程控制冷却塔风机和喷淋泵启停。

电加热器：自动控制由温度开关设定值自行控制（参照温度开关设置）．手动控制直接启动．冷却塔的开关按钮有4组，分别对应4台冷却控制。

1、主菜单系统进入主画面，用户可根据需求进入相应的画面，包括：运行状态，电加热运行状态，报警查询，温度趋势图，参数设置，操作说明。

主菜单设有报警显示，当有报警存在时，此报警会出现，并显示当前报警，报警消除后报警会自动消失。

2、冷却塔运行状态显示当前冷却塔运行状态，风机、喷淋泵状态，以及温度、流量值。

3、电加热器运行状态显示当前电加热运行状态，以及运行时间。

4、温度趋势图显示总管温度的变化曲线。

5、报警查询显示报警时间、事件。

确认故障解除的可清除报警。

6、参数设置参数设置是设置自动运行时冷却水的控制温度，应根据工艺要求设置相应参数。

还可根据需要设置正常模式和冬季模式，冬季模式时冷却塔喷淋泵不启动。

假设：出水温度设定为25.0℃，温度回差设定为1℃，检测时间设置为60S。

在自动状态下，当温度达到25.0℃，系统开始启动，通过风机和喷淋泵把温度控制在25.0℃以下，当温度降低到24.0℃以下，冷却系统停止运行。

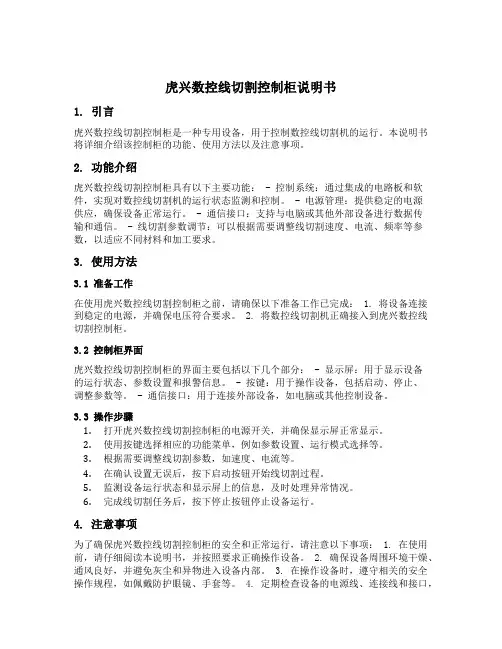

虎兴数控线切割控制柜说明书1. 引言虎兴数控线切割控制柜是一种专用设备，用于控制数控线切割机的运行。

本说明书将详细介绍该控制柜的功能、使用方法以及注意事项。

2. 功能介绍虎兴数控线切割控制柜具有以下主要功能： - 控制系统：通过集成的电路板和软件，实现对数控线切割机的运行状态监测和控制。

- 电源管理：提供稳定的电源供应，确保设备正常运行。

- 通信接口：支持与电脑或其他外部设备进行数据传输和通信。

- 线切割参数调节：可以根据需要调整线切割速度、电流、频率等参数，以适应不同材料和加工要求。

3. 使用方法3.1 准备工作在使用虎兴数控线切割控制柜之前，请确保以下准备工作已完成： 1. 将设备连接到稳定的电源，并确保电压符合要求。

2. 将数控线切割机正确接入到虎兴数控线切割控制柜。

3.2 控制柜界面虎兴数控线切割控制柜的界面主要包括以下几个部分： - 显示屏：用于显示设备的运行状态、参数设置和报警信息。

- 按键：用于操作设备，包括启动、停止、调整参数等。

- 通信接口：用于连接外部设备，如电脑或其他控制设备。

3.3 操作步骤1.打开虎兴数控线切割控制柜的电源开关，并确保显示屏正常显示。

2.使用按键选择相应的功能菜单，例如参数设置、运行模式选择等。

3.根据需要调整线切割参数，如速度、电流等。

4.在确认设置无误后，按下启动按钮开始线切割过程。

5.监测设备运行状态和显示屏上的信息，及时处理异常情况。

6.完成线切割任务后，按下停止按钮停止设备运行。

4. 注意事项为了确保虎兴数控线切割控制柜的安全和正常运行，请注意以下事项： 1. 在使用前，请仔细阅读本说明书，并按照要求正确操作设备。

2. 确保设备周围环境干燥、通风良好，并避免灰尘和异物进入设备内部。

3. 在操作设备时，遵守相关的安全操作规程，如佩戴防护眼镜、手套等。

4. 定期检查设备的电源线、连接线和接口，确保其无损坏和松动情况。

5. 遇到异常情况或报警信息时，应立即停止设备运行，并按照说明书中的故障排除方法进行处理。

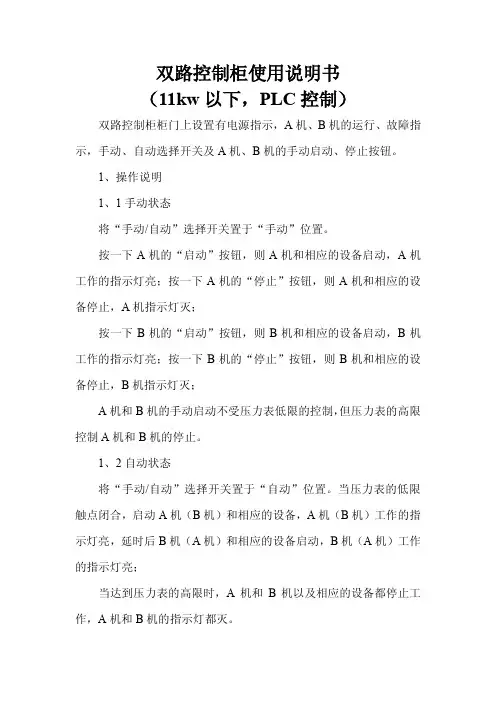

双路控制柜使用说明书（11kw以下，PLC控制）双路控制柜柜门上设置有电源指示，A机、B机的运行、故障指示，手动、自动选择开关及A机、B机的手动启动、停止按钮。

1、操作说明1、1手动状态将“手动/自动”选择开关置于“手动”位置。

按一下A机的“启动”按钮，则A机和相应的设备启动，A机工作的指示灯亮；按一下A机的“停止”按钮，则A机和相应的设备停止，A机指示灯灭；按一下B机的“启动”按钮，则B机和相应的设备启动，B机工作的指示灯亮；按一下B机的“停止”按钮，则B机和相应的设备停止，B机指示灯灭；A机和B机的手动启动不受压力表低限的控制，但压力表的高限控制A机和B机的停止。

1、2自动状态将“手动/自动”选择开关置于“自动”位置。

当压力表的低限触点闭合，启动A机（B机）和相应的设备，A机（B机）工作的指示灯亮，延时后B机（A机）和相应的设备启动，B机（A机）工作的指示灯亮；当达到压力表的高限时，A机和B机以及相应的设备都停止工作，A机和B机的指示灯都灭。

1、3紧急状态处理不论手动、自动状态，如要立即把A机和B机以及相应的设备停止工作，采用下列方法：a)自动状态时，将“手动/自动”选择开关置于“O”位置；b)手动状态时，将“手动/自动”选择开关置于“O”位置，或分别按一下A机和B机的“停止”按钮。

2、各元器件控制功能Q100----电源开关；T100----控制变压器；Q101----变压器输入回路的线保护开关；F100----220VAC回路的熔断器；F101----24VAC回路的熔断器；F102，F103----分别为A机、B机相应设备供电回路的熔断器；Q1,Q2----分别为A机、B机的电机保护开关；K1,K2----分别为A机、B机的交流接触器；S100----“手动/ 自动”选择开关；S1,S3----分别为A机、B机的手动启动按钮；S2,S4----分别为A机、B机的手动停止按钮；K100----压力表达到低限时工作的继电器；K101----压力表达到高限时工作的继电器；U0----微型PLC；3、维护说明a)保持控制柜清洁、干燥；b)定期检查各部位的接线，确保接线牢固、可靠；c)各控制回路、各动力回路均设有自动保护功能，故障停机后，必须查明原因，排除故障后再启动；d)元器件的更换最好选用同型号器件，注意容量、触点开闭关系；e)请不要加装、更改控制和动力线路，不要随意调整保护值，有事及时与供货单位联系。

艾贝斯智能照明控制柜使用说明书艾贝斯能效科技成都艾贝斯科技发展有限公司目录一、概述 (3)二、使用说明 (3)1、产品介绍 (3)2、内部图示 (5)3、维护与保养 (6)三、版本说明 (6)四、售后与维护 (6)使用本说明书欢迎您使用艾贝斯灯联网产品。

本说明书介绍了该产品的多种功能、使用方法和注意事项。

使用设备前请先仔细阅读本说明书。

法律声明：版权所有©成都艾贝斯科技发展有限公司，保留一切权利。

未经成都艾贝斯科技发展有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部，并不得以任何形式传播。

本手册描述的产品中，可能包含成都艾贝斯科技发展有限公司及其可能存在的许可人享有版权的软件。

除非获得相关权利人的许可，否则任何人不能以任何形式对上述内容进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。

商标声明：为成都艾贝斯科技发展有限公司的商标或注册商标。

在本说明书及本说明书描述的产品中，出现的其他商标、产品名称、服务名称以及公司名称，由其各自的所有人拥有。

注意：1、本说明书描述的产品及其附件的某些特性和功能，取决于你的设备型号版本，因此本说明书中的描述可能与您购买的产品或其附件可能存在差异。

2、成都艾贝斯科技发展有限公司保留随时修改本说明书中任何信息的权利，无须提前通知且不承担任何责任。

3、本产品最终解释权归公司所有。

一、概述欢迎使用艾贝斯艾贝斯智能照明控制柜。

我们为您提供更加专业的服务和更好的应用体验。

艾贝斯智能照明控制柜是我司结合十余年的行业经验，依据据我司产品功能定制化配电柜。

本配电柜是用于实能电能分配和控制，主要用于控制、管理和负载保护的综合控制柜，具有过载、短路、漏电保护，能妥善保护控制柜及回路的安全。

在进行控制柜的安装、运转、保养、检修之前，请务必熟读此说明书和其他相关资料，并正确使用。

如果在使用过程中出现不正常情况，敬请及时和相关技术人员联系。

控制柜说明书一、介绍控制柜是一种用于控制各种电气设备的装置。

它通常由金属或塑料制成，内部配备有各种电子元器件和开关按钮。

控制柜被广泛应用于各个领域，如电力、工业自动化、交通等。

本说明书将介绍控制柜的结构、功能和使用方法，旨在帮助用户更好地了解和使用控制柜。

二、结构和组成1.外部结构控制柜通常有一个外壳，用于保护内部元器件。

外壳由金属或塑料制成，具有较好的防尘、防水和防腐蚀性能。

外部还配备有触摸屏、按钮、指示灯等操作和显示设备。

2.内部组成控制柜的内部组成包括各种电子元器件、电源、继电器、接线端子等。

根据不同的应用场景和需求，可以加装风扇、散热器、保险丝等附属设备。

三、功能1.检测和监控功能控制柜通过内部的传感器和检测器件，可以实时监测电流、电压、温度等参数，以确保设备的正常运行。

同时，它还可以检测到故障和异常情况，并通过指示灯或报警器发出警告信号，提醒用户及时处理。

2.控制和调节功能控制柜可以根据用户的需求，对电气设备进行精确的控制和调节。

通过开关按钮、旋钮或触摸屏，用户可以对设备的启停、运行速度、温度等参数进行调整，以达到最佳运行状态。

3.保护功能控制柜具有多种安全保护功能，用于防止电气设备受到过载、短路、过压等因素的损坏。

它可以通过断路器、保险丝等装置，自动切断电源，以保护设备和人员的安全。

四、使用方法1.接通电源在使用控制柜之前，首先需要将其与电源连接。

请确保电源稳定且符合设备的要求。

同时，要注意接线的正确性和安全性，避免出现短路或其他故障。

2.操作控制操作控制柜时，请按照设备的使用说明进行操作。

根据需要，可以通过按钮、触摸屏等方式对设备的运行状态和参数进行调整。

请注意遵守相关的操作规程，以确保安全和设备的正常运行。

3.故障处理如果控制柜出现故障或异常情况，请首先停止使用，切断电源，并联系专业人员进行检修。

不要私自进行维修或改动，以免造成更大的损坏或危险。

五、注意事项1.安全第一在使用控制柜和相关设备时，请始终将安全放在第一位。

HX-W 型控制柜的功能说明（控制柜的技术参数和操作说明）一、 技术参数：供电电压： 220 V±10%功率：1KW重量：62kg(锥度柜) ; 56kg(直线柜)外形尺寸：500mm*540mm*740mm二、 操作方法：首先在控制柜后板插座XS1上插入电源线，打开控制柜左边的电源总开关（往上扳为开）；机箱内的排风扇运转，面板上的加工电压指示表有电压指示，表示交流220V电压已输入。

面板布置及其功能说明：⑴驱动电源工作电压指示：正常电压为空载24-32V,负载20-26V;当负载电压低于20V时可能会造成驱动电源供电不足使步进电机失步；当负载电压高于26V时可能会烧毁步进电机。

（建议客户使用恒定的电压供电）。

⑵高频电源工作电压指示：正常工作电压为100V左右。

⑶高频加工电流指示：用于指示高频电源在切割工件时的加工电流。

⑷振荡类型选择：有模拟和数字振荡二种方式可供选择，开关向上为模拟振荡。

⑸脉冲宽度选择：共有4us,8us,16us,32us四种脉冲宽度，客户可分别使用和叠加使用。

⑹自校及高频指示灯：按住开关为高频自校键，能检测高频电源开关高频回路是否正常。

当开关高频回路正常时高频指示灯亮。

⑺脉冲波形选择：只有在数字振荡下有效，有分组脉冲和正常矩形脉冲二种选择。

⑻脉冲间隙选择：有1、2、4、8四档开关，可单独和叠加设置，形成1-15倍脉冲间隙。

⑾高频加工电压选择：共分5档，分别是：60V、80V、90V、100V、110V，以便用户能按要求自由选择相适应的加工电压。

⑿功放管选择：共有9只，能灵活调节输出脉冲的峰值电流。

保证在各种不同的工艺要求下，选择所需要的平均加工电流。

⒀步进电机相位指示：用于指示X、Y、U、V四组步进电机各相输出是否正常。

HX-W 型控制柜的功能说明（高频脉冲电源部分）本电源主要由数字振荡和模拟振荡两部分组成。

一、 数字振荡部分：1、电路性能：本部分打破了传统的电源设计模式，以4MHZ晶振为振源，频率极其稳定；其脉冲产生、整形、分频电路全部由单片机内部完成；功放采用IRF系列场效应大功率管，使整机性能更加优越，并保证电源能长期稳定地运行。

太阳能工程控制柜使用说明书目录一、概述 (3)二、主要功能 (3)三、控制柜型号 (4)四、控制柜及各部件说明 (5)五、接线说明 (7)六、设置说明 (10)六、操作说明 (8)七、故障处理 (9)八、注意事项 (9)九、售后服务 (9)一、概述NS-J-02型系列智能控制柜是公司依据最专业的太阳能热水系统设计理念，为实现太阳能系统能够优先和充分利用太阳能源，保障系统可靠运行而专门研发出的一款智能控制柜。

具有控制功能多、使用范围广，智能化程度高、操作使用方便、性价比高、能够实现全天24小时供热水等优点，特别适合在宾馆、酒店、学校、医院、餐饮、洗浴、美容美发、健身会所、工厂矿山、行政事业单位等类型的太阳能热水系统上单位选用。

二、主要功能1、辅助加热装置起动与停止自动控制2、每天6个高峰时段水箱热水量设定(此功能必须和柜内电加热配合使用，无电加热时无效)3、根据各时段的热水量设置，自动实现优先和充分利用太阳能加热4、水箱供热水增压与热水循环自动控制5、冷水管路自动防冻6、、水箱缺水、系统漏电等自动保护与声光报警7、供热水温度、各种管路水温、水箱水温水位、当前时间等动态显示三、控制柜型号控制柜型号 配置及控制输出说明输入输出点SR-08-KZ型功能：仅为控制柜尺寸：300*400*140采用SR-08型控制仪，电源输入为单相220V，控制输出为SR-08自带的微型继电器，负载能力为220V1A，需要通过外加的开关柜/交流接触器控制负载。

SR-08-KZ+KG/1型功能：（控制+开关）一体柜尺寸：300*400*140采用SR-08型控制仪，电源输入为三相四线制380V，其中电磁阀控制输出≤0.5 kw，水泵控制输出≤1.5kw，伴热带控制输出≤3w，辅助加热控制输出为无源常开触点。

SR-08-KZ+KG/3型功能：（控制+开关）一体柜尺寸：400*500*160采用SR-08型控制仪，电源输入为三相四线制380V，电磁阀和伴热带控制输出为单相220V，其中电磁阀控制输出≤0.5 kw，伴热带控制输出≤3kw，水泵控制输出为三相380V，控制输出≤4kw，辅助加热控制输出为无源常开触点。

控制柜说明书一、系统概述：就地控制柜主要用于控制锅炉点火系统各就地设备动作，根据用户要求，本控制柜可实现远方操作。

本控制柜所控制的设备在控制柜操作面板上均设有相应的操作按钮及状态指示灯。

二、系统功能：控制电动推进器的进与退；控制高能点火装置的点火；显示运行设备的工作位置和工作状况。

三、图纸符号说明1．QF-断路器；2．FU-熔断器3．SA-旋钮开关；4．SB-按钮；5．KA-中间继电器；6．KM-交流接触器；7．KT-时间继电器；8．H-指示灯；9．HX-接线端子。

10．NFS-火检四、检查与调试：1. 检查柜内有无杂物、线头，柜内是否潮湿，元器件是否有松动、损坏，绝缘状况如何等等。

2. 确保控制柜与控制设备的所有连接线全部正确无误。

3. 确保就地设备处于良好状态，包括动作、绝缘、通断等等。

4. 通电检查（严禁开盖进行）a. 合上电源开关，查看各就地设备对应的状态指示灯指示是否正确，若不正确，应断电检查。

b. 检查单步操作每个就地设备是否正确，其中包括就地设备动作以及状态信号指示。

1. 旋转电源开关，当就地/程控切换开关在就地位置时，就地指示灯亮。

此时可进行如下就地操作：分别按下“进点火枪”、“退点火枪”、“开点火器”等按钮，相应设备将作相应动作，并且在控制面板上将有相应设备的位置或状态显示，以便操作时观看。

如就地/程控切换开关在程控位置，则只接受程控柜命令，所有就地操作均不能进行。

2. 程控进行点火操作应按如下顺序进行进点火枪→点火枪进到位；开点火器同时开焦炉气角阀→焦炉气角阀开到位；延时5秒后火检无火则关闭焦炉气角阀，点火失败；10秒后关闭焦炉气角阀，有火点火成功，无火则点火失败。

以上每一步的操作都是基于上一步操作的设备已经到位。

3. 点火器发火时间由程控柜PLC 程序控制。

尽管控制柜相当耐用（防雨、防尘），但为了让你的系统长期工作在最可靠的状态，请在安装时考虑下列条件：七、维修与维护：● 定期检查柜内各种元器件，确定任一单元都没有松动的螺钉，所有电源和电线的连接都安全；并保持外观完好。

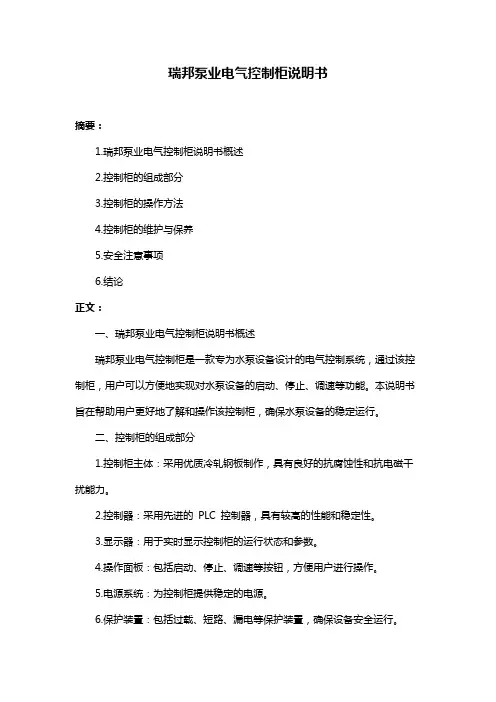

瑞邦泵业电气控制柜说明书摘要：1.瑞邦泵业电气控制柜说明书概述2.控制柜的组成部分3.控制柜的操作方法4.控制柜的维护与保养5.安全注意事项6.结论正文：一、瑞邦泵业电气控制柜说明书概述瑞邦泵业电气控制柜是一款专为水泵设备设计的电气控制系统，通过该控制柜，用户可以方便地实现对水泵设备的启动、停止、调速等功能。

本说明书旨在帮助用户更好地了解和操作该控制柜，确保水泵设备的稳定运行。

二、控制柜的组成部分1.控制柜主体：采用优质冷轧钢板制作，具有良好的抗腐蚀性和抗电磁干扰能力。

2.控制器：采用先进的PLC 控制器，具有较高的性能和稳定性。

3.显示器：用于实时显示控制柜的运行状态和参数。

4.操作面板：包括启动、停止、调速等按钮，方便用户进行操作。

5.电源系统：为控制柜提供稳定的电源。

6.保护装置：包括过载、短路、漏电等保护装置，确保设备安全运行。

三、控制柜的操作方法1.启动：按下操作面板上的启动按钮，控制柜开始工作。

2.停止：按下操作面板上的停止按钮，控制柜停止工作。

3.调速：通过调节控制器上的调速旋钮，实现对水泵设备的调速。

四、控制柜的维护与保养1.定期检查控制柜的运行状态，确保设备正常运行。

2.保持控制柜内部和外部的清洁，防止灰尘和湿气侵入。

3.定期检查保护装置，确保其正常工作。

4.非专业人员请勿拆卸控制柜，以免造成设备损坏。

五、安全注意事项1.在操作控制柜时，请确保手部干燥，以免因湿手操作导致触电。

2.请勿在控制柜周围堆放易燃、易爆物品。

3.在维修或检查控制柜时，请先切断电源，确保人身安全。

控制柜说明书一、引言控制柜是一种用于集中控制和管理各种电气设备的装置，广泛应用于各个行业的生产和工程项目中。

本控制柜说明书将为您提供有关于控制柜的基本信息、使用方法和注意事项等内容。

二、控制柜概述1. 控制柜的定义和作用控制柜是一种集中控制各种电气设备并确保其正常运行的装置。

它通常由控制回路电器、电气元器件、仪表和指示灯等组成。

控制柜能够简化设备操作和维护，提高生产效率，确保设备的安全性和稳定性。

2. 控制柜的组成部分控制柜的主要组成部分包括：电源开关和保护装置、控制电路、继电器、断路器、接触器、指示灯、仪表、控制按钮等。

这些组件通过电缆和导线连接在一起，构成一个完整的控制装置。

三、控制柜的安装与维护1. 安装控制柜的安装需要遵循一定的步骤和规范。

首先，确保安装场所具备良好的通风和防尘条件，并且符合相关安全要求。

其次，按照柜体的设计和尺寸要求进行布置，保证各个组件之间的间隔足够。

最后，进行正确的接线和连接，确保控制柜能够正常工作。

2. 维护控制柜的维护是确保其正常运行和延长使用寿命的重要手段。

定期检查控制柜的通风系统、电缆和连接器的状态，清洁灰尘和污垢，及时更换损坏的零部件，并检查接线是否牢固、器件是否正常工作。

四、控制柜的使用方法1. 开机与关机在启动控制柜前，确保控制柜的电源已接通，各个组件的定位开关处于正常工作状态。

启动控制柜后，按照设备的操作步骤进行操作。

在关闭控制柜时，应先确保设备处于安全状态后，将控制柜的电源开关关闭。

2. 控制柜的故障排除在控制柜使用过程中，可能会出现一些故障，需及时排除。

常见的故障包括电源故障、控制回路故障、连接故障等。

对于故障的排除，应首先检查故障现象，然后按照排除步骤逐一检查相关设备和连接。

五、安全事项1. 正确使用电源在使用控制柜时，应严格按照电源的额定电压和额定频率来使用。

不得随意改变电源的接线方式，以免引起安全事故。

2. 防止电气触电在操作控制柜时，应注意避免触碰裸露的导线和连接器，以免发生电气触电事故。

目录前言 2 第一章装置简介 31.1概述 31.2型号含义 31.3桥体的基本结构 41.4一次系统原理图 41.5开关柜柜体结构 51.6控制柜结构 61.7控制柜参数整定 61.8控制柜工作原理 8 第二章安装、使用及其维护 122.1整机与控制回路的的安装 122.2使用说明 122.3使用注意事项132.4日常维护14第三章运输注意事项 15 第四章订货须知 15 附录大容量高速开关测试仪使用说明书 16前言首先，非常感谢您使用本公司的产品！合肥凯立电子有限责任公司成立于1994年9月，位于合肥市国家高新技术产业开发区内。

主要从事电力系统各类过电压保护装置的开发、研制、生产和销售，主要产品均为国家专利产品，广泛用于电力、冶金、煤炭、化工、轻工等各领域，对各类发电机组的发电机、变压器、母线及开关等设备起着重要的保护作用。

公司成立至今，先后开发成功二十余项国家专利产品、国家级新产品、高新技术产品及省级新产品，由当初注册资金50万元，发展到如今的注册资金1920万元，总资产4336万元，净资产3048万元，并拥有三个科技型子公司的高新技术企业。

1995年，公司被安徽省科委认定为高新技术企业，1998年被亚太经合组织批准为经合组织成员企业，1999年通过ISO9001国际质量体系认证。

为保证产品质量，公司制定了一整套完善的质量保证制度，并在进货、生产、检验等各流程严格执行，从而确保了产品的质量。

“顾客满意、质量至上”是公司的质量方针也是本公司永恒的宗旨，科技创新和严格管理并举、争创一流是本公司努力的方向。

公司地址：合肥市长江西路669号国家高新技术产业开发区天达路垂询电话：（0551）5315300、5322304、5331286-8818传真：（0551）5318360电子邮件： klwang﹫邮政编码： 230088第一章装置简介本公司生产的大容量高速开关装置是公司的专利产品，已通过安徽省科委鉴定，具有国际领先水平。

上海成峰变频控制柜使用说明书1. 变频控制柜简介上海成峰变频控制柜是一种用于驱动电机的设备，能够通过改变电源频率，调整电机的转速。

它采用先进的变频技术，具有高效、可靠、灵活的特点，广泛应用于机械、建筑、水处理、制造等领域。

2. 控制柜结构和主要部件成峰变频控制柜主要由电源模块、主控制模块、输入/输出模块、通信模块、散热模块等组成。

其中，电源模块为控制柜提供稳定的电源，主控制模块负责控制整个系统的运行，输入/输出模块用于接口连接外部设备，通信模块实现控制柜与上位机的通信，散热模块保证设备的正常散热。

3. 控制柜的基本操作(1) 打开电源开关，控制柜开始供电，此时控制柜的显示屏会显示相关参数和运行状态。

(2) 通过显示屏上的按键，设置所需的转速、频率等参数。

(3) 将外部设备与控制柜的输入/输出接口相连，确保正确连接。

(4) 按下启动按钮，控制柜开始工作，电机开始运行。

4. 具体功能使用说明(1) 参数设置功能：通过操作显示屏上的按键，可以设置电机的转速、频率、加速度等参数，确保电机按需运行。

(2) 报警功能：控制柜内置了故障诊断检测系统，当出现故障时，会自动报警，并显示故障信息，及时通知操作人员采取相应措施。

(3) 通信功能：控制柜支持多种通信接口，可以与上位机、PLC、触摸屏等设备进行通信，实现远程控制和监测。

(4) 运行状态显示功能：控制柜的显示屏可以实时显示电机的运行状态、参数和报警信息，方便用户了解设备的运行情况。

5. 安全注意事项(1) 在操作控制柜时，确保室内良好通风，防止设备过热。

(2) 在设备连接过程中，确保电源和输入/输出的正确连接，避免电路短路或其他安全隐患。

(3) 操作前请仔细阅读说明书，并按照要求正确操作设备，避免误操作引发事故。

(4) 当控制柜出现故障或异常情况时，应及时断开电源并联系售后服务。

这是上海成峰变频控制柜的使用说明书，希望能够帮助您正确操作和运行设备，确保使用安全和效果。

两级控制器图1 正面布局图图2 背面布局图图3 HMI主界面图4 HMI参数设置界面图5 HMI测试界面图6 HMI扫码状态界面一、第1级控制的硬件连接1、首先将标准电源线连接到图2的位置，打开图1的按钮开关，船型按钮灯点亮，并图1的有显示。

2、将停线(常开)、开线(常开)、急停(常闭)按钮连接到图2的位置。

3、将打包机的报警信号通过一个24VDC电源连接到图2的位置，“+”接电源的正，“-”接电源的负；将图2的作为输出给分装机的报警信号，可以连接到分装机的PLC或直接控制分装机的供电。

4、将报警灯1（此报警灯的类型只能是给报警红、绿灯直接供电，供电为24VDC）连接到图2的位置，“红”接红色报警灯的正端，“绿”接绿色报警灯的正端，“COM”接报警灯的负端。

5、将分盒电磁阀连接到图2的位置，“+”连接电磁阀正端，“-”连接电磁阀负端。

6、将剔除1电磁阀连接到图2的位置，“+”连接电磁阀正端，“-”连接电磁阀负端。

7、将触发1光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。

8、将分盒光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。

9、将剔除1光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。

10、将扫描器1（DS2100N）的连接线连接到图2的位置，将扫描器1与上位机的连接线连接到图2的位置。

11、将HMI的连接线连接到图2的位置。

12、将扫描器1的OK/剔除信号与上位机的连接线连接到图2的位置。

13、5V、9V、24V供电设备连接到图2的位置。

14、将配备的航插电缆一端连接到图2的位置，另一端连接电机，如下图所示：二、第2级控制的硬件连接1、将扫描器2（DM100）的连接线连接到图2的位置，将扫描器2与上位机的连接线连接到图2的位置。

XL-21型YDBY-2-37B 变频控制柜使用说明书镇江远大泵业有限公司目录一、概述二、型号说明三、使用条件四、工作原理五、操作规程六、变频器参数设置七、外形及安装尺寸八、注意事项九．原理接线图一、概述：XL-21型YDBY-2-37B变频控制柜是根据用户需要而配置的一台用于启动水泵电机、运行控制以及检测保护的设备。

它采用最先进的交流变频调速技术，根据供水管网的压力或流量信号进行控制，自动调节水泵机组的工作状态，使供水压力或流量保持稳定的机电一体化的成套供水设备。

它采用变频器为主要元器件改变电机转速从而改变水泵的输出水流大小保证水网管道的压力或流量恒定。

对电机进行变频启动，很大程度上解决了电机在起动时电流对电网冲击过大的问题。

本控制柜采用了一台变频器控制二台水泵电机的方式，既可就地变频启、停水泵，也可远程控制变频启、停水泵。

在运行过程中，提供监视运行的各种无源触点，便与系统PLC编程监视和管理。

其技术水平居国内领先地位，使用这种设备，可为用户提供优良的供水质量，实现了测量、监视、控制为一体的自动控制模式，进一步提高了控制电路的可靠性和系统运行的平稳性。

此外本控制柜对水泵电机具有过流、过载、短路、等各项保护，其技术水平居国内领先地位，实现了测量、监视、控制为一体的自动控制模式，大大降低了劳动强度，可以达到无人值守的目的。

二、型号说明：方式:B为变频功率数量（1、2、3）远大泵业控制柜注：缺省数量为1，电压为AC220V三、使用条件：1．海拔高度不超过2000m；2．周围空气温度-25℃-50℃；3．空气相对温度不超过85%；4．无剧烈震动和颠簸冲击及垂直斜度不超过5°的场所；5．无爆炸危险，介质中无足以腐蚀金属和破坏绝缘的气体和导电尘埃的场所；6．无雨雾及小蒸气侵袭的场所。

四、工作原理1、本控制柜采用变频器为主要元器件，在启动时平稳，最小限度地减小了对用户电网的冲击。

在运行中可灵活设置电机启动时的各项参数，优化电机的启动效果。

瑞邦泵业电气控制柜说明书摘要：一、瑞邦泵业电气控制柜说明书简介二、电气控制柜的组成及功能1.电源部分2.控制部分3.执行部分4.保护部分三、电气控制柜的操作与维护1.操作前的准备工作2.操作步骤3.维护与保养四、电气控制柜的安装与调试1.安装环境与条件2.安装步骤3.调试与运行五、电气控制柜的故障排除与处理1.故障现象分析2.故障处理方法六、电气控制柜的安全使用注意事项正文：瑞邦泵业电气控制柜说明书，为您提供了详细的设备组成、功能、操作、维护、安装、调试及故障处理等方面的信息。

本说明书旨在帮助用户更好地了解和掌握电气控制柜的使用方法，确保设备安全、稳定、高效地运行。

电气控制柜是瑞邦泵业设备的重要组成部分，主要负责对泵类设备的启动、停止、调速、保护等功能。

它主要由电源部分、控制部分、执行部分和保护部分组成。

1.电源部分：包括电源输入、自动切换开关、电源指示灯等，负责为电气控制柜提供稳定的电源。

2.控制部分：包括主控开关、操作面板、显示器等，用于实现设备的启动、停止、调速等控制功能。

3.执行部分：主要包括各种电磁阀、接触器、继电器等，负责执行控制部分的指令，实现设备的动作。

4.保护部分：包括过载保护、短路保护、漏电保护等，确保电气控制柜及设备的安全运行。

在操作电气控制柜前，请确保检查电源、控制线路等是否正常，并按照操作步骤进行操作。

设备运行过程中，应定期进行维护与保养，如清洁、紧固、检查等，以延长设备使用寿命。

电气控制柜的安装与调试应由专业人员进行，确保安装环境与条件符合要求。

安装完毕后，进行调试与运行，检查设备各项功能是否正常。

若电气控制柜出现故障，应先进行故障现象分析，然后采取相应的故障处理方法。

在使用过程中，请务必遵守安全使用注意事项，确保设备安全可靠。

总之，瑞邦泵业电气控制柜说明书为用户提供了一个全面的指导，帮助用户更好地了解和掌握电气控制柜的使用方法。
